CONSIGNES DE SÉCURITÉ
1-4
1
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.

Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à unemauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.


La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce quirisque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-15 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U5D1F1F0.book Page 4 Friday, September 5, 2008 11:47 AM

DESCRIPTION
2-1
2
FAU10410

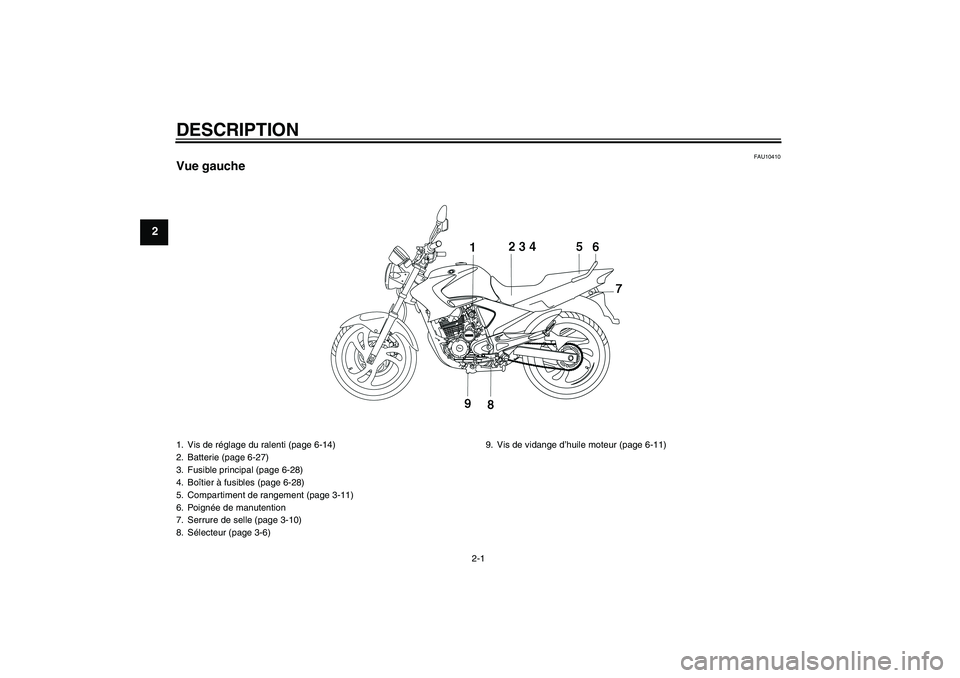

Vue gauche1. Vis de réglage du ralenti (page 6-14)
2. Batterie (page 6-27)
3. Fusible principal (page 6-28)
4. Boîtier à fusibles (page 6-28)
5. Compartiment de rangement (page 3-11)
6. Poignée de manutention
7. Serrure de selle (page 3-10)
8. Sélecteur (page 3-6)9. Vis de vidange d’huile moteur (page 6-11)U5D1F1F0.book Page 1 Friday, September 5, 2008 11:47 AM

DESCRIPTION
2-2
2
FAU10420

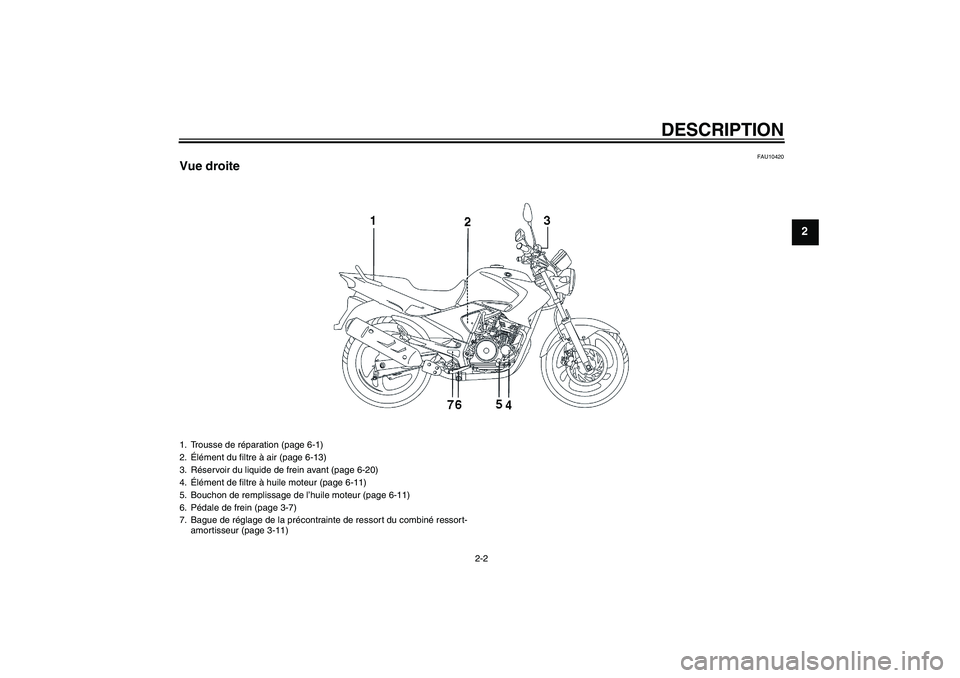

Vue droite1. Trousse de réparation (page 6-1)
2.Élément du filtre à air (page 6-13)
3. Réservoir du liquide de frein avant (page 6-20)
4.Élément de filtre à huile moteur (page 6-11)
5. Bouchon de remplissage de l’huile moteur (page 6-11)
6. Pédale de frein (page 3-7)
7. Bague de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-11)
U5D1F1F0.book Page 2 Friday, September 5, 2008 11:47 AM

DESCRIPTION
2-3
2
FAU10430

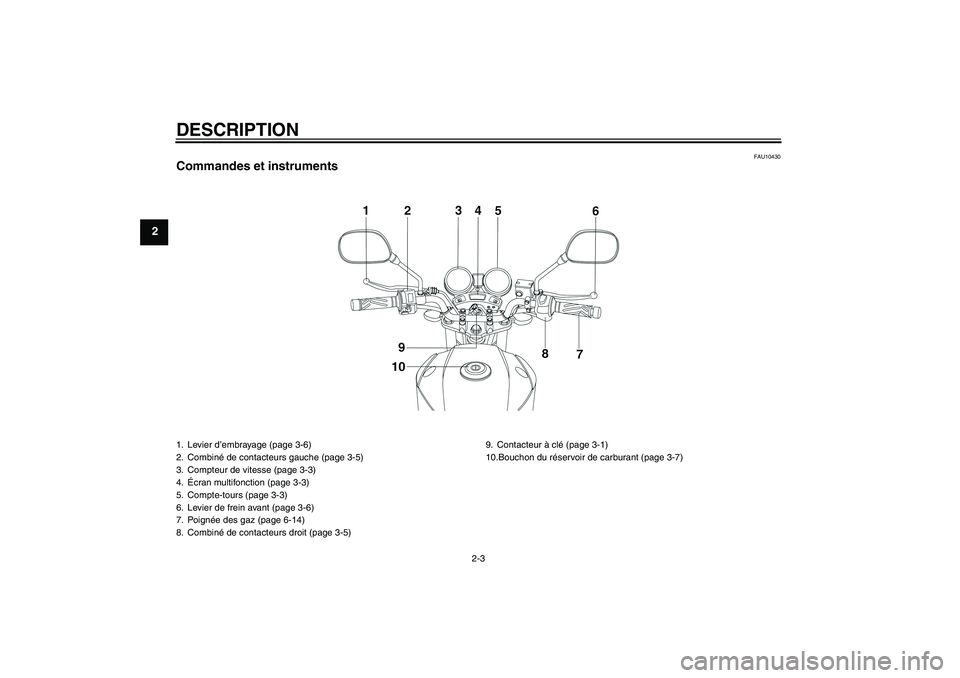

Commandes et instruments1. Levier d’embrayage (page 3-6)
2. Combiné de contacteurs gauche (page 3-5)
3. Compteur de vitesse (page 3-3)
4.Écran multifonction (page 3-3)
5. Compte-tours (page 3-3)
6. Levier de frein avant (page 3-6)
7. Poignée des gaz (page 6-14)
8. Combiné de contacteurs droit (page 3-5)9. Contacteur à clé (page 3-1)
10.Bouchon du réservoir de carburant (page 3-7)U5D1F1F0.book Page 3 Friday, September 5, 2008 11:47 AM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10460

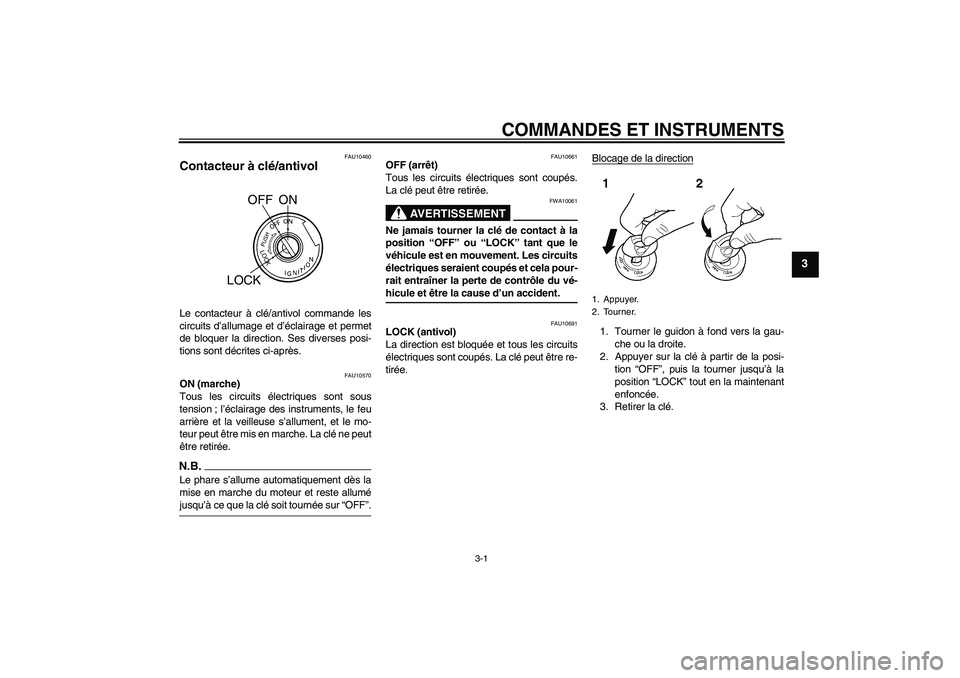

Contacteur à clé/antivol Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU10570
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière et la veilleuse s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste alluméjusqu’à ce que la clé soit tournée sur “OFF”.
FAU10661
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU10691
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.Blocage de la direction
1. Tourner le guidon à fond vers la gau-
che ou la droite.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.
OFF ON
LOCK
1. Appuyer.
2. Tourner.
U5D1F1F0.book Page 1 Friday, September 5, 2008 11:47 AM

COMMANDES ET INSTRUMENTS
3-2
3

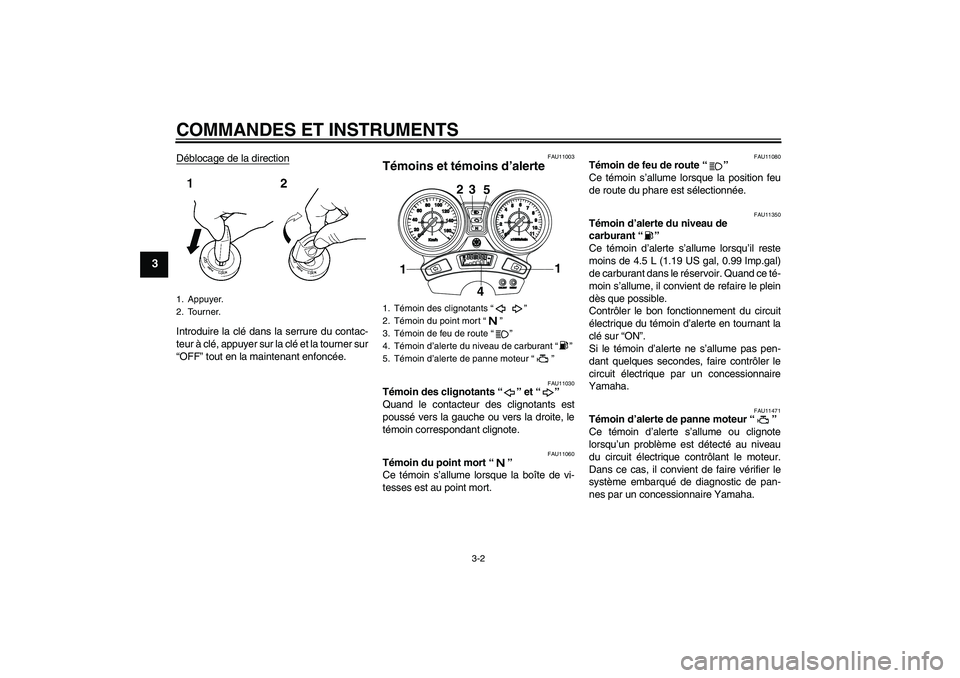

Déblocage de la directionIntroduire la clé dans la serrure du contac-
teur à clé, appuyer sur la clé et la tourner sur
“OFF” tout en la maintenant enfoncée.
FAU11003
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants“” et“”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11060
Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route“”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11350
Témoin d’alerte du niveau de
carburant“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 4.5 L (1.19 US gal, 0.99 Imp.gal)
de carburant dans le réservoir. Quand ce té-
moin s’allume, il convient de refaire le plein
dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.
FAU11471
Témoin d’alerte de panne moteur“”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté au niveau
du circuit électrique contrôlant le moteur.
Dans ce cas, il convient de faire vérifier le
système embarqué de diagnostic de pan-
nes par un concessionnaire Yamaha.
1. Appuyer.
2. Tourner.
1. Témoin des clignotants“”
2. Témoin du point mort“”
3. Témoin de feu de route“”
4. Témoin d’alerte du niveau de carburant“”
5. Témoin d’alerte de panne moteur“”
Km/h
20 406080100
120
140
160
N
x1000r/min
10 456
7
8
9 3
2
1
Km
11
RESET SELECT
TRIP
ODO2
3
5
1
4 1
U5D1F1F0.book Page 2 Friday, September 5, 2008 11:47 AM

COMMANDES ET INSTRUMENTS
3-3
3
FAU11601

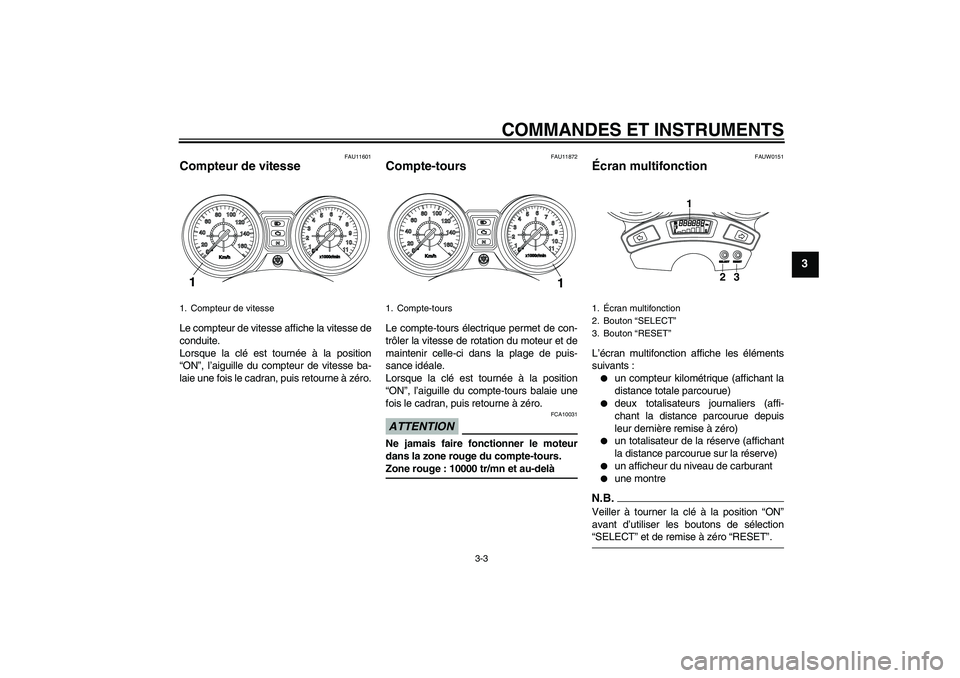

Compteur de vitesse Le compteur de vitesse affiche la vitesse de
conduite.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro.
FAU11872
Compte-tours Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro.ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 10000 tr/mn et au-delà
FAUW0151
Écran multifonction L’écran multifonction affiche les éléments
suivants :

un compteur kilométrique (affichant la
distance totale parcourue)


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)


un afficheur du niveau de carburant


une montre
N.B.Veiller à tourner la clé à la position “ON”
avant d’utiliser les boutons de sélection“SELECT” et de remise à zéro “RESET”.
1. Compteur de vitesse
1. Compte-tours
1.Écran multifonction
2. Bouton “SELECT”
3. Bouton “RESET”
Km
RESET SELECT
TRIP
ODO
1
2
3
U5D1F1F0.book Page 3 Friday, September 5, 2008 11:47 AM

COMMANDES ET INSTRUMENTS
3-4
3

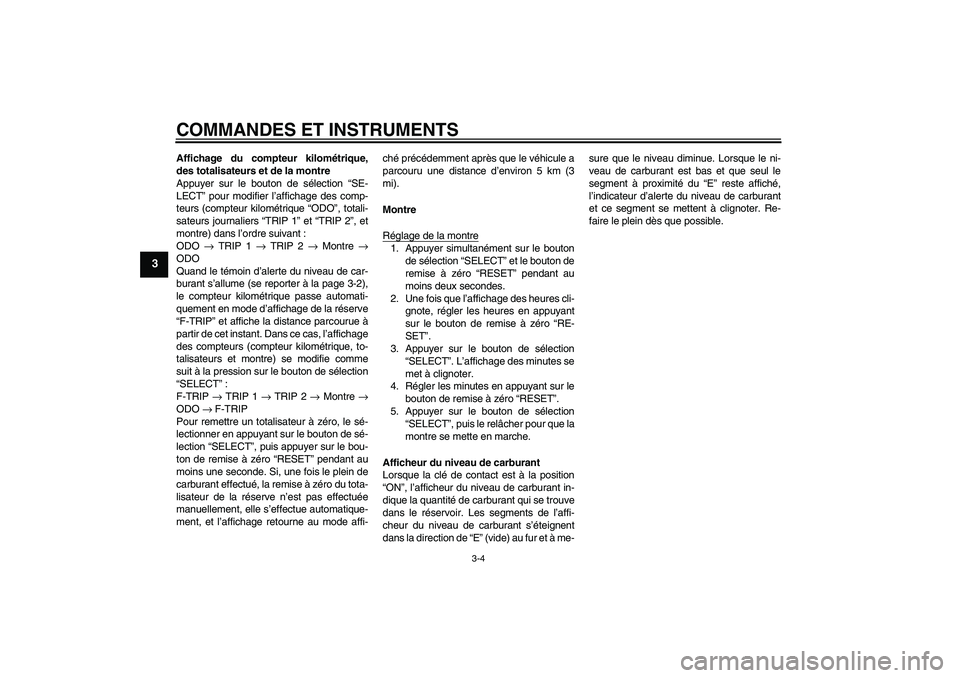

Affichage du compteur kilométrique,
des totalisateurs et de la montre
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”, totali-
sateurs journaliers “TRIP 1” et “TRIP 2”, et
montre) dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → Montre →
ODO
Quand le témoin d’alerte du niveau de car-
burant s’allume (se reporter à la page 3-2),
le compteur kilométrique passe automati-
quement en mode d’affichage de la réserve
“F-TRIP” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique, to-
talisateurs et montre) se modifie comme
suit à la pression sur le bouton de sélection
“SELECT”:
F-TRIP → TRIP 1 → TRIP 2 → Montre →
ODO → F-TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment, et l’affichage retourne au mode affi-ché précédemment après que le véhicule a
parcouru une distance d’environ 5 km (3
mi).
Montre
Réglage de la montre
1. Appuyer simultanément sur le bouton
de sélection “SELECT” et le bouton de
remise à zéro “RESET” pendant au
moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton de remise à zéro “RE-
SET”.
3. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
4. Régler les minutes en appuyant sur le
bouton de remise à zéro “RESET”.
5. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.
Afficheur du niveau de carburant
Lorsque la clé de contact est à la position
“ON”, l’afficheur du niveau de carburant in-
dique la quantité de carburant qui se trouve
dans le réservoir. Les segments de l’affi-
cheur du niveau de carburant s’éteignent
dans la direction de “E” (vide) au fur et à me-sure que le niveau diminue. Lorsque le ni-
veau de carburant est bas et que seul le
segment à proximité du “E” reste affiché,
l’indicateur d’alerte du niveau de carburant
et ce segment se mettent à clignoter. Re-
faire le plein dès que possible.
U5D1F1F0.book Page 4 Friday, September 5, 2008 11:47 AM

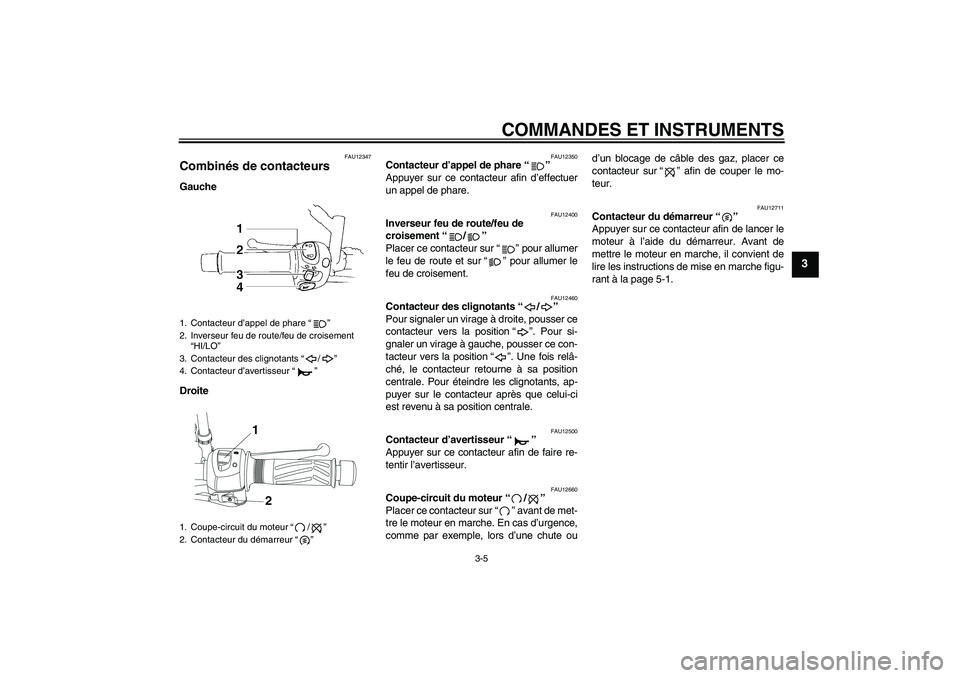

COMMANDES ET INSTRUMENTS
3-5
3
FAU12347
Combinés de contacteurs Gauche
Droite
FAU12350
Contacteur d’appel de phare“”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement“/”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-
ché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute oud’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12711
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
1. Contacteur d’appel de phare“”
2. Inverseur feu de route/feu de croisement
“HI/LO”
3. Contacteur des clignotants“/”
4. Contacteur d’avertisseur“”
1. Coupe-circuit du moteur“/”
2. Contacteur du démarreur“”
U5D1F1F0.book Page 5 Friday, September 5, 2008 11:47 AM

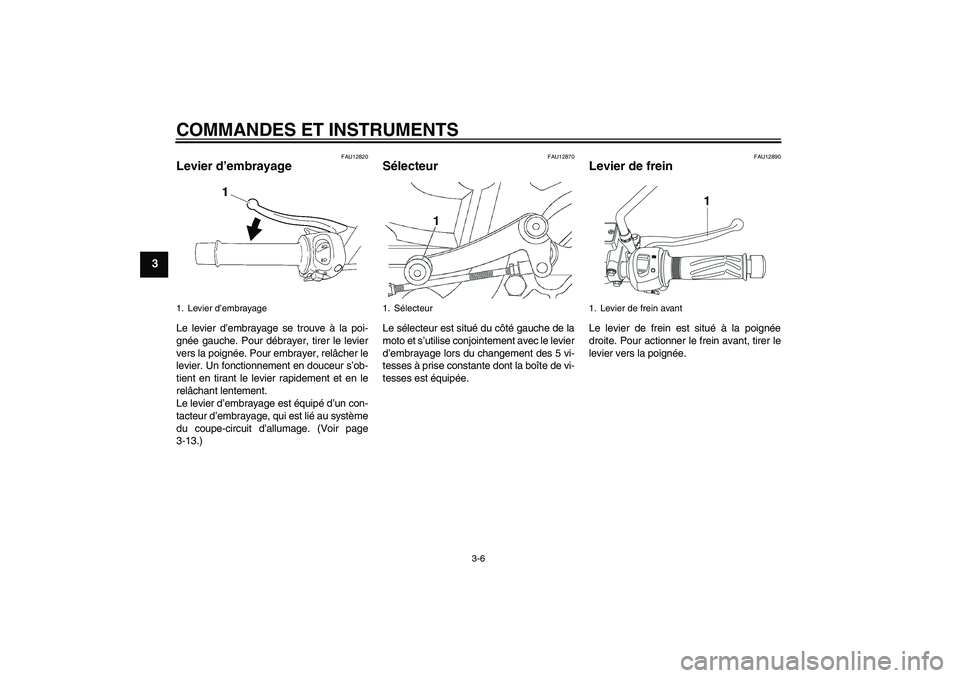

COMMANDES ET INSTRUMENTS
3-6
3
FAU12820
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-13.)
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 5 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU12890
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
1. Levier d’embrayage
1. Sélecteur
1. Levier de frein avant
U5D1F1F0.book Page 6 Friday, September 5, 2008 11:47 AM
