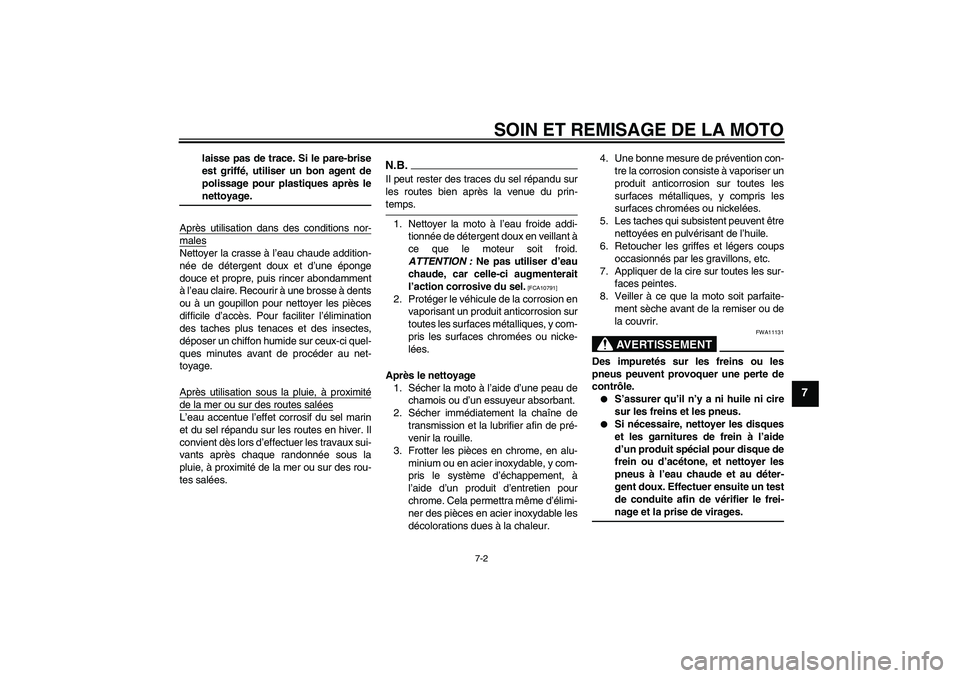

Page 71 of 82
SOIN ET REMISAGE DE LA MOTO
7-2
7
laisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après lenettoyage.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.
N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10791]
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
U5D1F1F0.book Page 2 Friday, September 5, 2008 11:47 AM

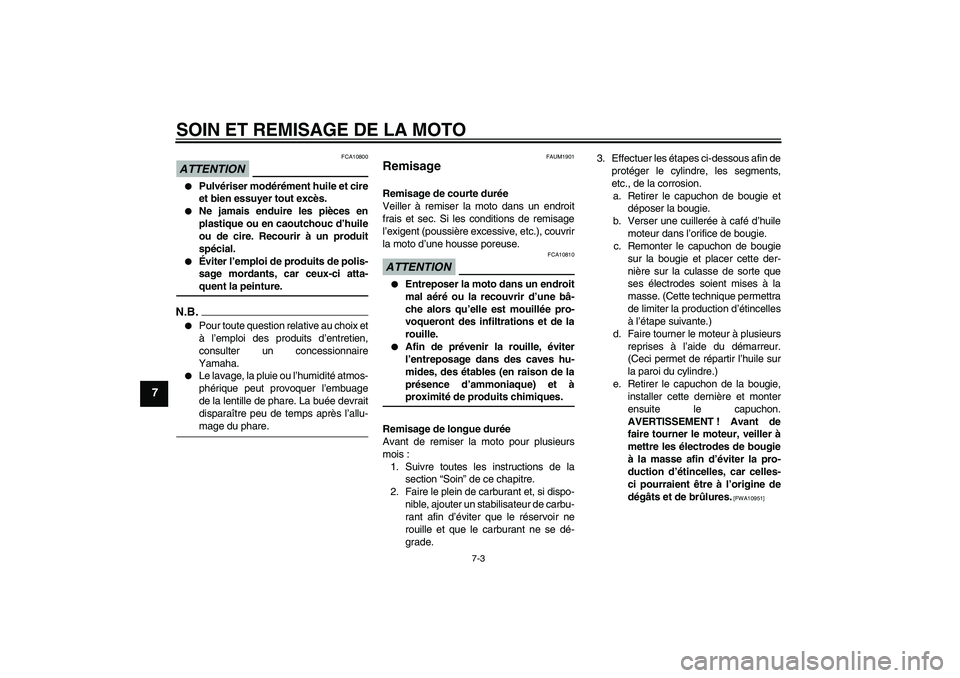

Page 72 of 82
SOIN ET REMISAGE DE LA MOTO
7-3
7
ATTENTION
FCA10800
Pulvériser modérément huile et cire
et bien essuyer tout excès.
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-mage du phare.
FAUM1901
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION
FCA10810
Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.3. Effectuer les étapes ci-dessous afin de
protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
U5D1F1F0.book Page 3 Friday, September 5, 2008 11:47 AM

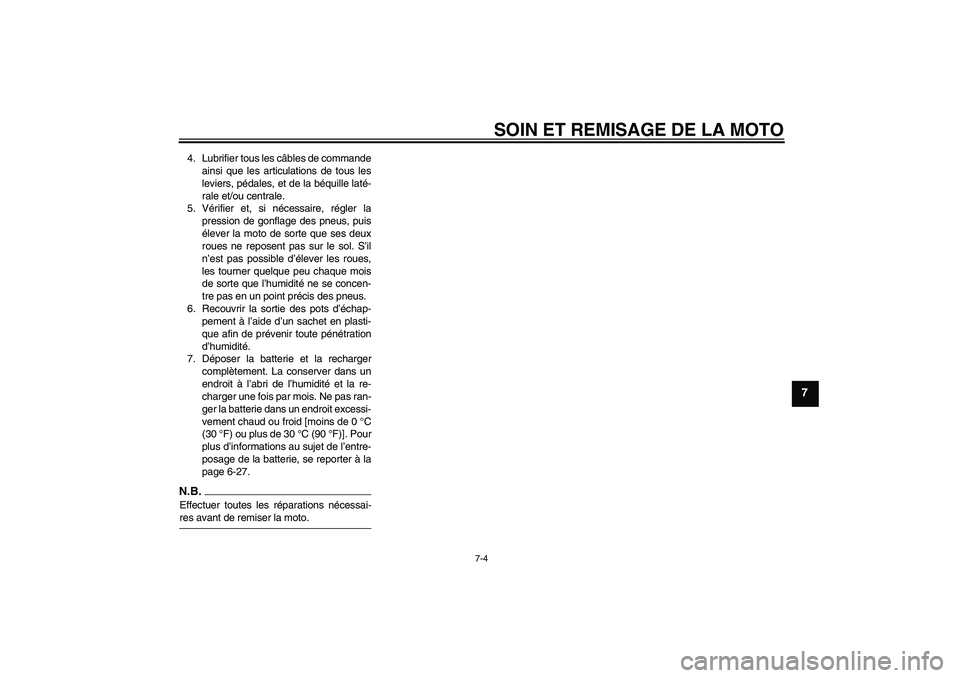

Page 73 of 82
SOIN ET REMISAGE DE LA MOTO
7-4
7
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-27.N.B.Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U5D1F1F0.book Page 4 Friday, September 5, 2008 11:47 AM

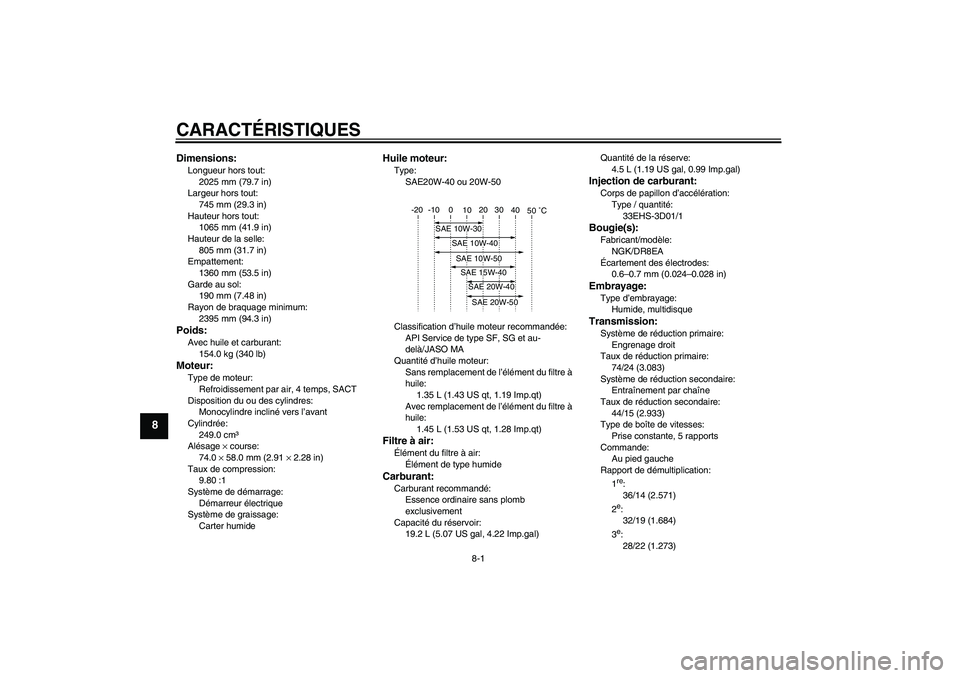

Page 74 of 82
CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2025 mm (79.7 in)
Largeur hors tout:
745 mm (29.3 in)
Hauteur hors tout:
1065 mm (41.9 in)
Hauteur de la selle:
805 mm (31.7 in)
Empattement:
1360 mm (53.5 in)
Garde au sol:
190 mm (7.48 in)
Rayon de braquage minimum:
2395 mm (94.3 in)Poids:Avec huile et carburant:
154.0 kg (340 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
249.0 cm³
Alésage × course:
74.0 × 58.0 mm (2.91 × 2.28 in)
Taux de compression:
9.80 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SF, SG et au-
delà/JASO MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
1.35 L (1.43 US qt, 1.19 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.45 L (1.53 US qt, 1.28 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
19.2 L (5.07 US gal, 4.22 Imp.gal)Quantité de la réserve:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Type / quantité:
33EHS-3D01/1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
74/24 (3.083)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
44/15 (2.933)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
36/14 (2.571)
2e:
32/19 (1.684)
3e:
28/22 (1.273)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5D1F1F0.book Page 1 Friday, September 5, 2008 11:47 AM
Page 75 of 82
CARACTÉRISTIQUES
8-2
8
4e:
26/25 (1.040)
5e:
23/27 (0.852)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
26.50 °
Chasse:
104.5 mm (4.11 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
100/80-17M/C 52S
Fabricant/modèle:
PIRELLI/SPORT DEMONPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
130/70-17M/C 62S
Fabricant/modèle:
PIRELLI/SPORT DEMONCharge:Charge maximale:
167 kg (368 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)Avant:
225 kPa (2.25 kgf/cm², 33 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Conditions de charge:
90–167 kg (198–368 lb)
Avant:
225 kPa (2.25 kgf/cm², 33 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT2.15Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.00Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 3 ou 4Frein arrière:Type:
Frein à tambour
Commande:
Au pied droit
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
120.0 mm (4.72 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTX7L-BS
Voltage, capacité:
12 V, 6.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35 W/35.0 W × 1
U5D1F1F0.book Page 2 Friday, September 5, 2008 11:47 AM

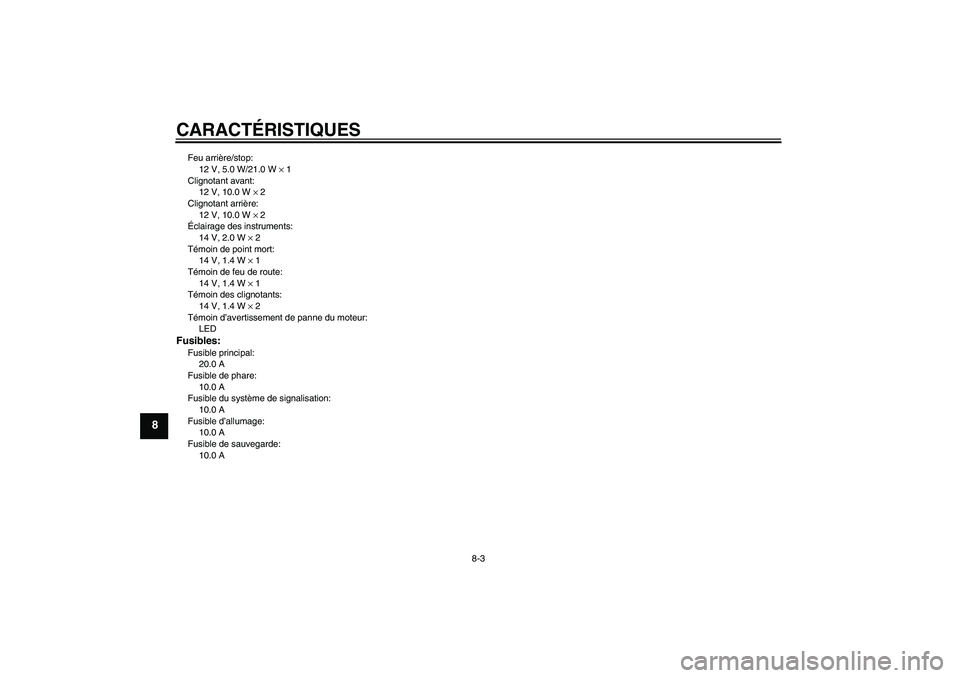

Page 76 of 82
CARACTÉRISTIQUES
8-3
8
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Éclairage des instruments:
14 V, 2.0 W × 2
Témoin de point mort:
14 V, 1.4 W × 1
Témoin de feu de route:
14 V, 1.4 W × 1
Témoin des clignotants:
14 V, 1.4 W × 2
Témoin d’avertissement de panne du moteur:
LEDFusibles:Fusible principal:
20.0 A
Fusible de phare:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de sauvegarde:
10.0 A
U5D1F1F0.book Page 3 Friday, September 5, 2008 11:47 AM
Page 77 of 82

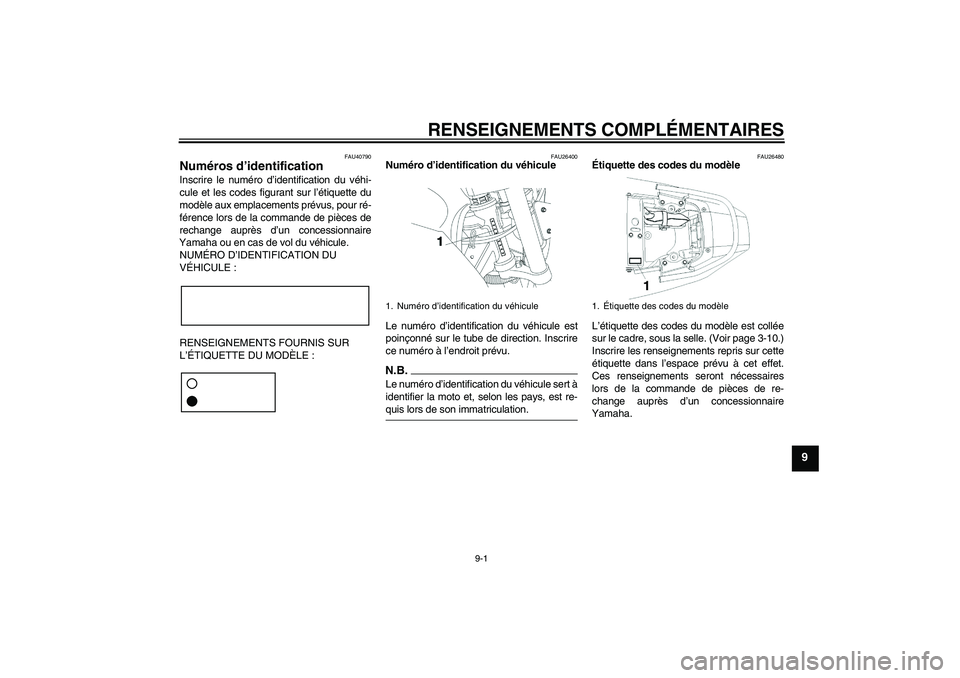

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU40790
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-10.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U5D1F1F0.book Page 1 Friday, September 5, 2008 11:47 AM
Page 78 of 82

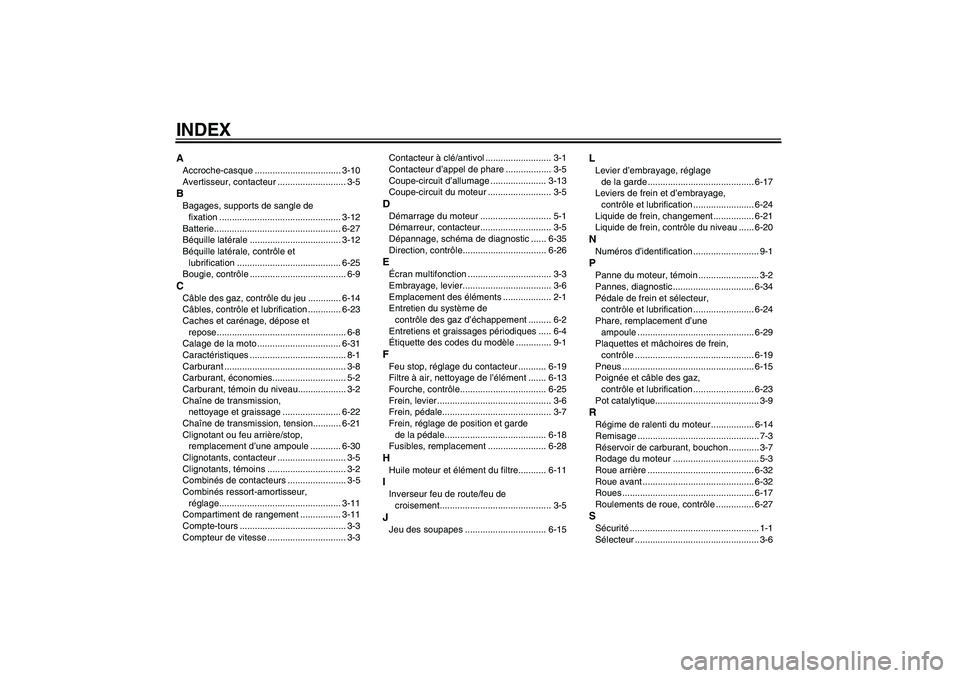

INDEXAAccroche-casque .................................. 3-10
Avertisseur, contacteur ........................... 3-5BBagages, supports de sangle de
fixation ................................................ 3-12
Batterie.................................................. 6-27
Béquille latérale .................................... 3-12
Béquille latérale, contrôle et
lubrification ......................................... 6-25
Bougie, contrôle ...................................... 6-9CCâble des gaz, contrôle du jeu ............. 6-14
Câbles, contrôle et lubrification ............. 6-23
Caches et carénage, dépose et
repose................................................... 6-8
Calage de la moto ................................. 6-31
Caractéristiques ...................................... 8-1
Carburant ................................................ 3-8
Carburant, économies............................. 5-2
Carburant, témoin du niveau................... 3-2
Chaîne de transmission,
nettoyage et graissage ....................... 6-22
Chaîne de transmission, tension........... 6-21
Clignotant ou feu arrière/stop,
remplacement d’une ampoule ............ 6-30
Clignotants, contacteur ........................... 3-5
Clignotants, témoins ............................... 3-2
Combinés de contacteurs ....................... 3-5
Combinés ressort-amortisseur,
réglage................................................ 3-11
Compartiment de rangement ................ 3-11
Compte-tours .......................................... 3-3
Compteur de vitesse ............................... 3-3Contacteur à clé/antivol .......................... 3-1
Contacteur d’appel de phare .................. 3-5
Coupe-circuit d’allumage ...................... 3-13
Coupe-circuit du moteur ......................... 3-5
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur............................ 3-5
Dépannage, schéma de diagnostic ...... 6-35
Direction, contrôle................................. 6-26EÉcran multifonction ................................. 3-3
Embrayage, levier................................... 3-6
Emplacement des éléments ................... 2-1
Entretien du système de
contrôle des gaz d’échappement ......... 6-2
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle .............. 9-1FFeu stop, réglage du contacteur ........... 6-19
Filtre à air, nettoyage de l’élément ....... 6-13
Fourche, contrôle.................................. 6-25
Frein, levier ............................................. 3-6
Frein, pédale........................................... 3-7
Frein, réglage de position et garde
de la pédale........................................ 6-18
Fusibles, remplacement ....................... 6-28HHuile moteur et élément du filtre........... 6-11IInverseur feu de route/feu de
croisement............................................ 3-5JJeu des soupapes ................................ 6-15
LLevier d’embrayage, réglage
de la garde .......................................... 6-17
Leviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-24
Liquide de frein, changement ................ 6-21
Liquide de frein, contrôle du niveau ...... 6-20NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-2
Pannes, diagnostic ................................ 6-34
Pédale de frein et sélecteur,
contrôle et lubrification ........................ 6-24
Phare, remplacement d’une
ampoule .............................................. 6-29
Plaquettes et mâchoires de frein,
contrôle ............................................... 6-19
Pneus .................................................... 6-15
Poignée et câble des gaz,
contrôle et lubrification ........................ 6-23
Pot catalytique......................................... 3-9RRégime de ralenti du moteur ................. 6-14
Remisage ................................................ 7-3
Réservoir de carburant, bouchon ............ 3-7
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-32
Roue avant ............................................ 6-32
Roues .................................................... 6-17
Roulements de roue, contrôle ............... 6-27SSécurité................................................... 1-1
Sélecteur ................................................. 3-6
U5D1F1F0.book Page 1 Friday, September 5, 2008 11:47 AM
Page 79 of 82
INDEX
Selle...................................................... 3-10
Soin ........................................................ 7-1
Stationnement ........................................ 5-3
Suspension arrière, lubrification ........... 6-25TTémoin de feu de route .......................... 3-2
Témoin du point mort.............................. 3-2
Témoins et témoins d’alerte ................... 3-2
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-31
Vitesses, sélection .................................. 5-2
U5D1F1F0.book Page 2 Friday, September 5, 2008 11:47 AM
Page 80 of 82
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
