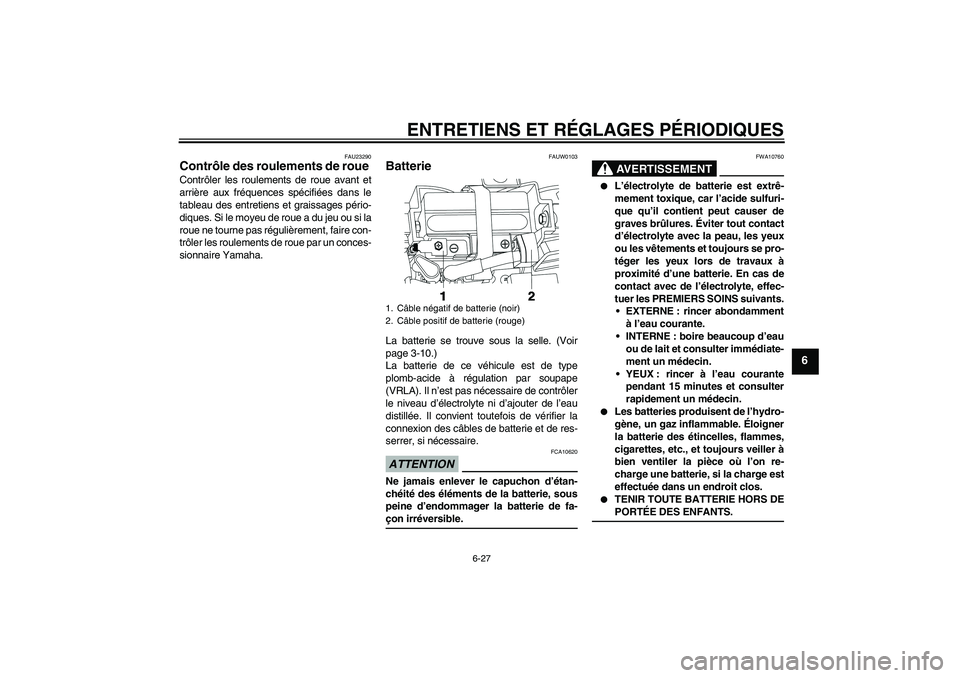

Page 61 of 82

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAUW0103
Batterie La batterie se trouve sous la selle. (Voir
page 3-10.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.ATTENTION
FCA10620
Ne jamais enlever le capuchon d’étan-
chéité des éléments de la batterie, sous
peine d’endommager la batterie de fa-çon irréversible.
AVERTISSEMENT
FWA10760
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
1. Câble négatif de batterie (noir)
2. Câble positif de batterie (rouge)
U5D1F1F0.book Page 27 Friday, September 5, 2008 11:47 AM

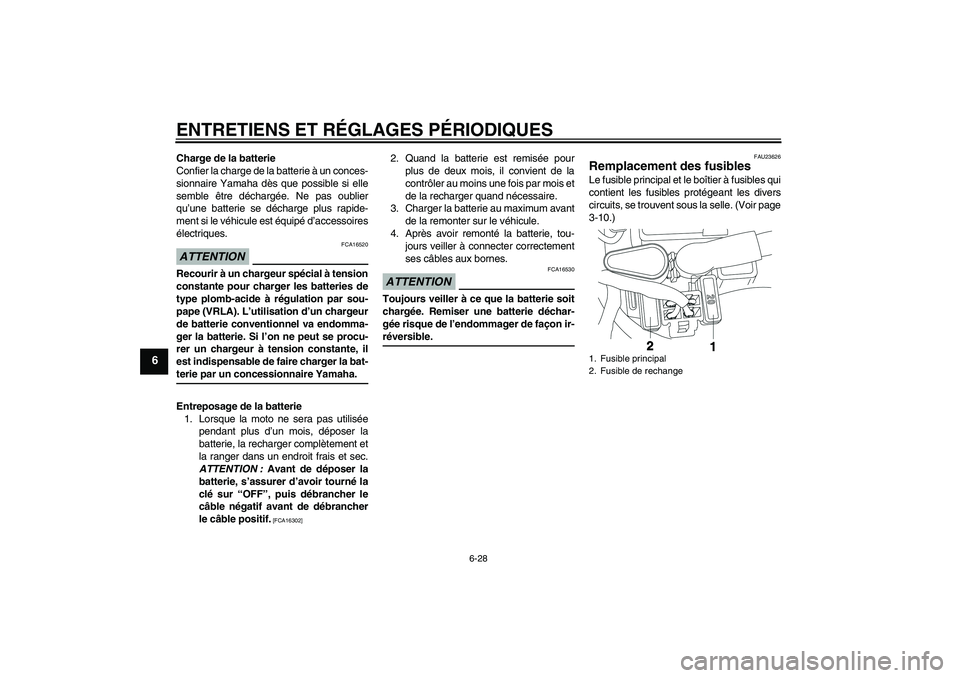

Page 62 of 82

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.ATTENTION
FCA16520
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). L’utilisation d’un chargeur
de batterie conventionnel va endomma-
ger la batterie. Si l’on ne peut se procu-
rer un chargeur à tension constante, il
est indispensable de faire charger la bat-terie par un concessionnaire Yamaha.
Entreposage de la batterie
1. Lorsque la moto ne sera pas utilisée
pendant plus d’un mois, déposer la
batterie, la recharger complètement et
la ranger dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-réversible.
FAU23626
Remplacement des fusibles Le fusible principal et le boîtier à fusibles qui
contient les fusibles protégeant les divers
circuits, se trouvent sous la selle. (Voir page
3-10.)1. Fusible principal
2. Fusible de rechange
U5D1F1F0.book Page 28 Friday, September 5, 2008 11:47 AM

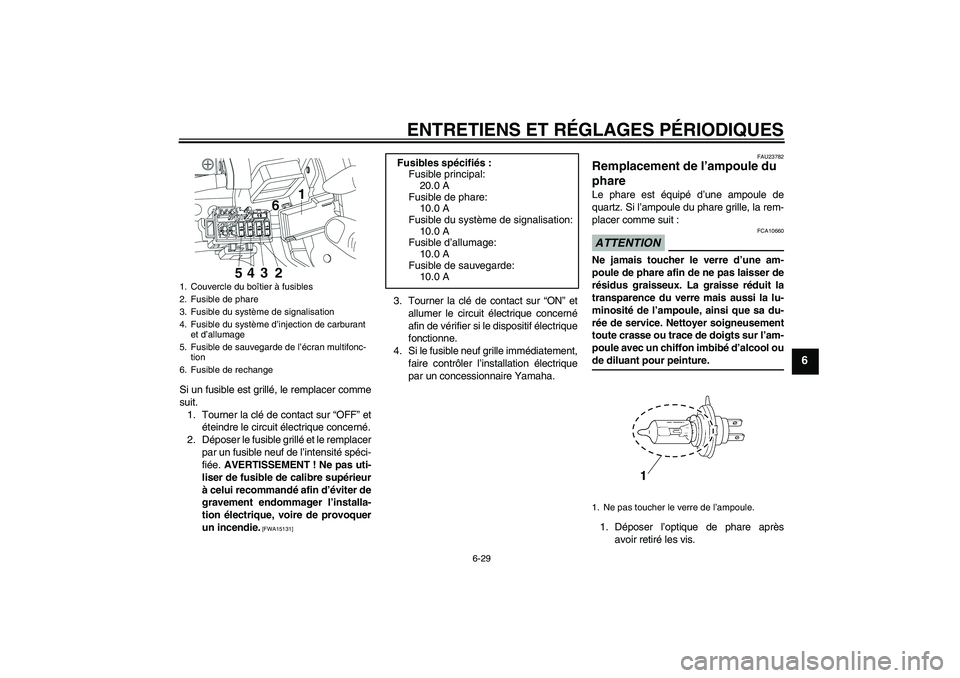

Page 63 of 82

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU23782
Remplacement de l’ampoule du
phare Le phare est équipé d’une ampoule de
quartz. Si l’ampoule du phare grille, la rem-
placer comme suit :ATTENTION
FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisser de
résidus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool oude diluant pour peinture.
1. Déposer l’optique de phare après
avoir retiré les vis.
1. Couvercle du boîtier à fusibles
2. Fusible de phare
3. Fusible du système de signalisation
4. Fusible du système d’injection de carburant
et d’allumage
5. Fusible de sauvegarde de l’écran multifonc-
tion
6. Fusible de rechange
Fusibles spécifiés:
Fusible principal:
20.0 A
Fusible de phare:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de sauvegarde:
10.0 A
1. Ne pas toucher le verre de l’ampoule.
U5D1F1F0.book Page 29 Friday, September 5, 2008 11:47 AM

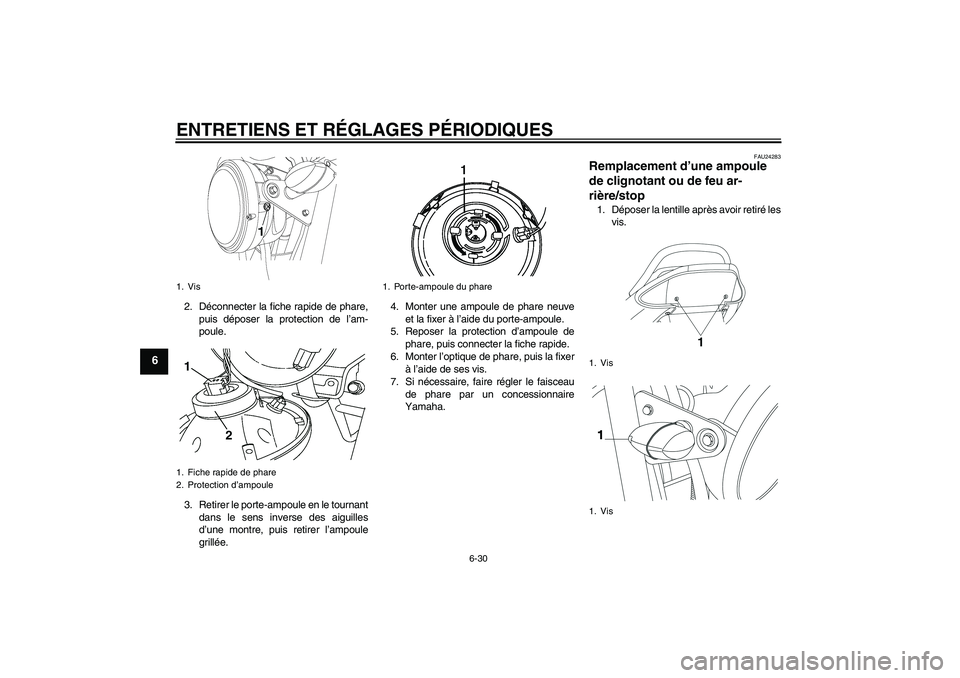

Page 64 of 82

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.
3. Retirer le porte-ampoule en le tournant
dans le sens inverse des aiguilles
d’une montre, puis retirer l’ampoule
grillée.4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24283
Remplacement d’une ampoule
de clignotant ou de feu ar-
rière/stop 1. Déposer la lentille après avoir retiré les
vis.
1. Vis
1. Fiche rapide de phare
2. Protection d’ampoule
1. Porte-ampoule du phare
1. Vis
1. Vis
U5D1F1F0.book Page 30 Friday, September 5, 2008 11:47 AM

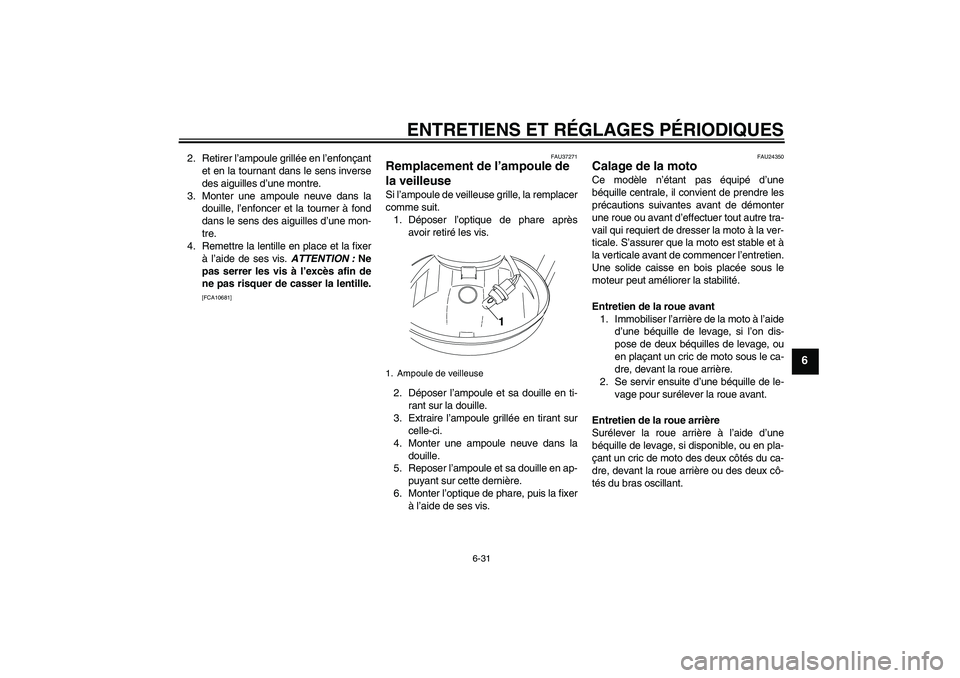

Page 65 of 82

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de ses vis. ATTENTION : Ne
pas serrer les vis à l’excès afin de
ne pas risquer de casser la lentille.
[FCA10681]FAU37271
Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare après
avoir retiré les vis.
2. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
1. Ampoule de veilleuse
1
U5D1F1F0.book Page 31 Friday, September 5, 2008 11:47 AM

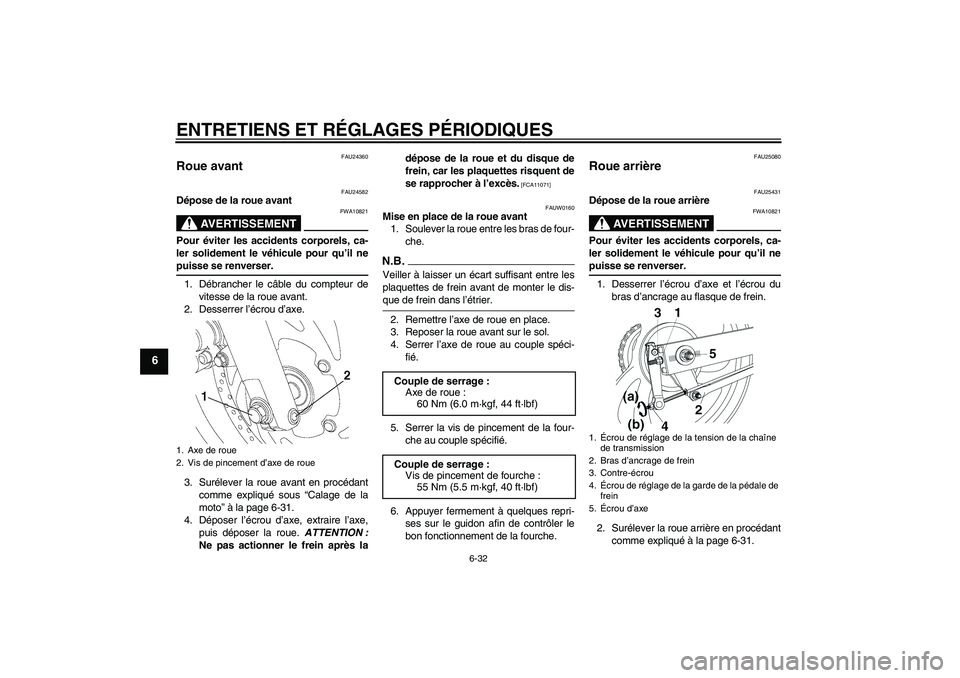

Page 66 of 82

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
6
FAU24360
Roue avant
FAU24582
Dépose de la roue avant
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il nepuisse se renverser.
1. Débrancher le câble du compteur de
vitesse de la roue avant.
2. Desserrer l’écrou d’axe.
3. Surélever la roue avant en procédant
comme expliqué sous “Calage de la
moto” à la page 6-31.
4. Déposer l’écrou d’axe, extraire l’axe,
puis déposer la roue. ATTENTION :
Ne pas actionner le frein après ladépose de la roue et du disque de
frein, car les plaquettes risquent de
se rapprocher à l’excès.
[FCA11071]
FAUW0160
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.N.B.Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter le dis-que de frein dans l’étrier.
2. Remettre l’axe de roue en place.
3. Reposer la roue avant sur le sol.
4. Serrer l’axe de roue au couple spéci-
fié.
5. Serrer la vis de pincement de la four-
che au couple spécifié.
6. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
FAU25080
Roue arrière
FAU25431
Dépose de la roue arrière
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il nepuisse se renverser.
1. Desserrer l’écrou d’axe et l’écrou du
bras d’ancrage au flasque de frein.
2. Surélever la roue arrière en procédant
comme expliqué à la page 6-31.
1. Axe de roue
2. Vis de pincement d’axe de roue
Couple de serrage :
Axe de roue :
60 Nm (6.0 m·kgf, 44 ft·lbf)
Couple de serrage :
Vis de pincement de fourche :
55 Nm (5.5 m·kgf, 40 ft·lbf)
1.Écrou de réglage de la tension de la chaîne
de transmission
2. Bras d’ancrage de frein
3. Contre-écrou
4.Écrou de réglage de la garde de la pédale de
frein
5.Écrou d’axe
U5D1F1F0.book Page 32 Friday, September 5, 2008 11:47 AM

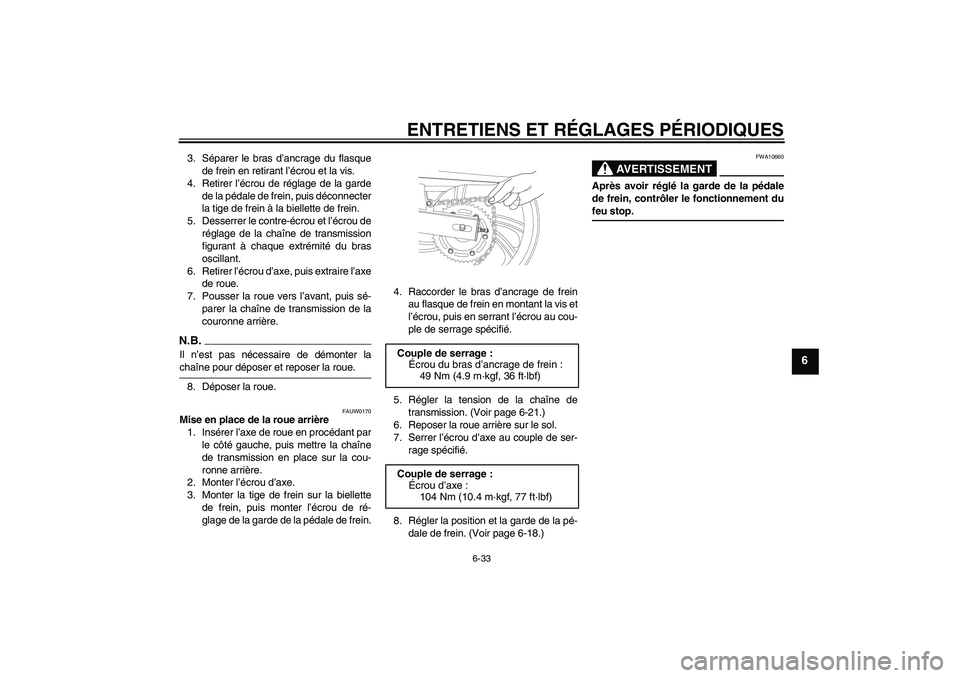

Page 67 of 82

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
6
3. Séparer le bras d’ancrage du flasque
de frein en retirant l’écrou et la vis.
4. Retirer l’écrou de réglage de la garde
de la pédale de frein, puis déconnecter
la tige de frein à la biellette de frein.
5. Desserrer le contre-écrou et l’écrou de
réglage de la chaîne de transmission
figurant à chaque extrémité du bras
oscillant.
6. Retirer l’écrou d’axe, puis extraire l’axe
de roue.
7. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.N.B.Il n’est pas nécessaire de démonter lachaîne pour déposer et reposer la roue.
8. Déposer la roue.
FAUW0170
Mise en place de la roue arrière
1. Insérer l’axe de roue en procédant par
le côté gauche, puis mettre la chaîne
de transmission en place sur la cou-
ronne arrière.
2. Monter l’écrou d’axe.
3. Monter la tige de frein sur la biellette
de frein, puis monter l’écrou de ré-
glage de la garde de la pédale de frein.4. Raccorder le bras d’ancrage de frein
au flasque de frein en montant la vis et
l’écrou, puis en serrant l’écrou au cou-
ple de serrage spécifié.
5. Régler la tension de la chaîne de
transmission. (Voir page 6-21.)
6. Reposer la roue arrière sur le sol.
7. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
8. Régler la position et la garde de la pé-
dale de frein. (Voir page 6-18.)
AVERTISSEMENT
FWA10660
Après avoir réglé la garde de la pédale
de frein, contrôler le fonctionnement dufeu stop.
Couple de serrage :
Écrou du bras d’ancrage de frein :
49 Nm (4.9 m·kgf, 36 ft·lbf)
Couple de serrage :
Écrou d’axe :
104 Nm (10.4 m·kgf, 77 ft·lbf)
U5D1F1F0.book Page 33 Friday, September 5, 2008 11:47 AM
Page 68 of 82

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-34
6
FAU25851

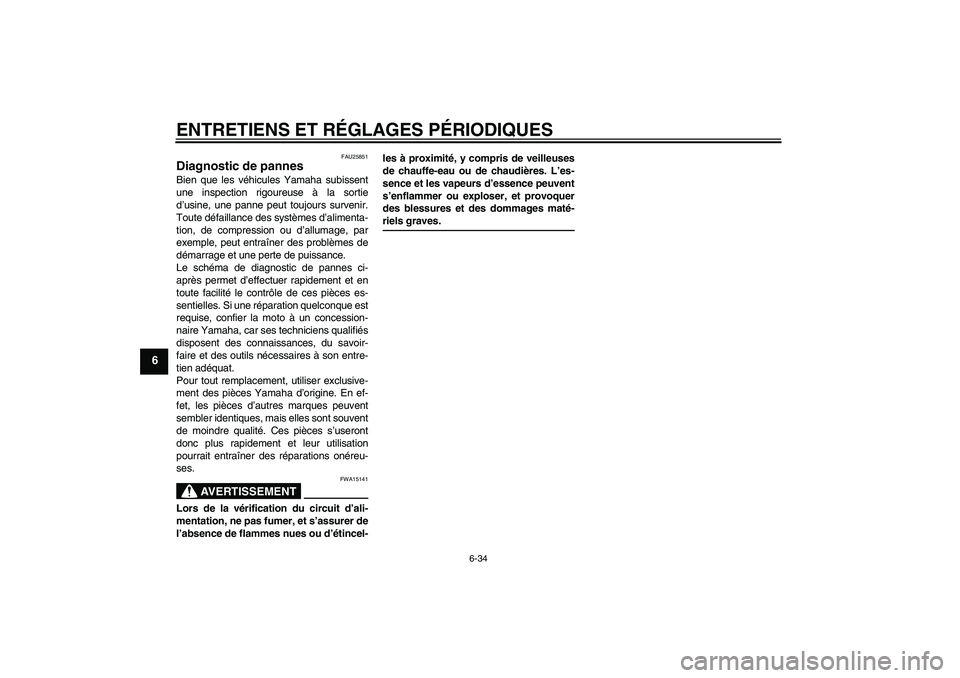

Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
U5D1F1F0.book Page 34 Friday, September 5, 2008 11:47 AM
Page 69 of 82

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
6
FAU25902

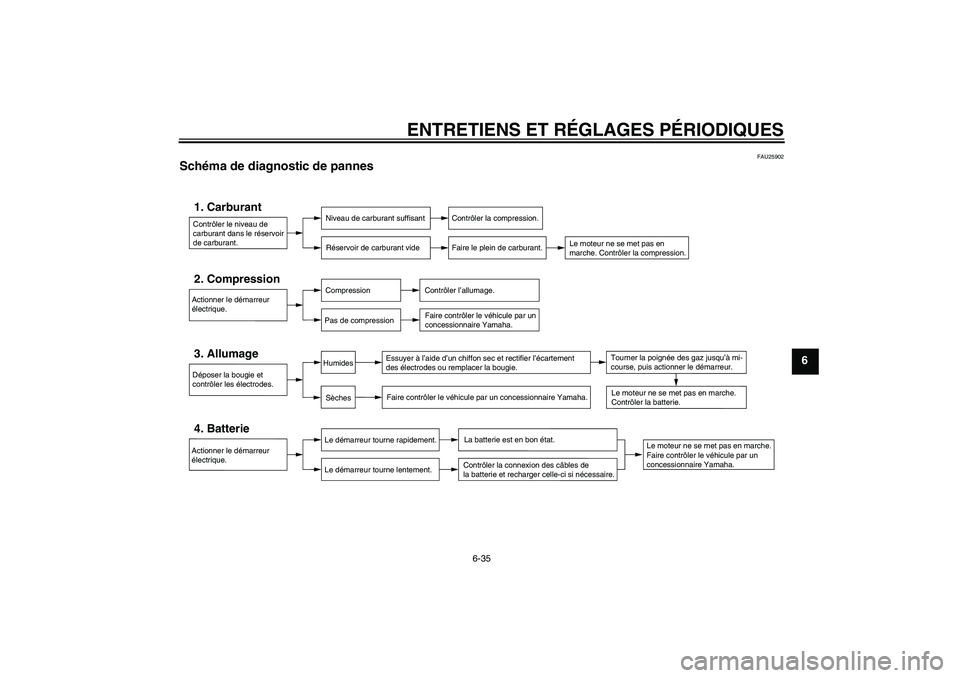

Schéma de diagnostic de pannes
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U5D1F1F0.book Page 35 Friday, September 5, 2008 11:47 AM
Page 70 of 82

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU26004

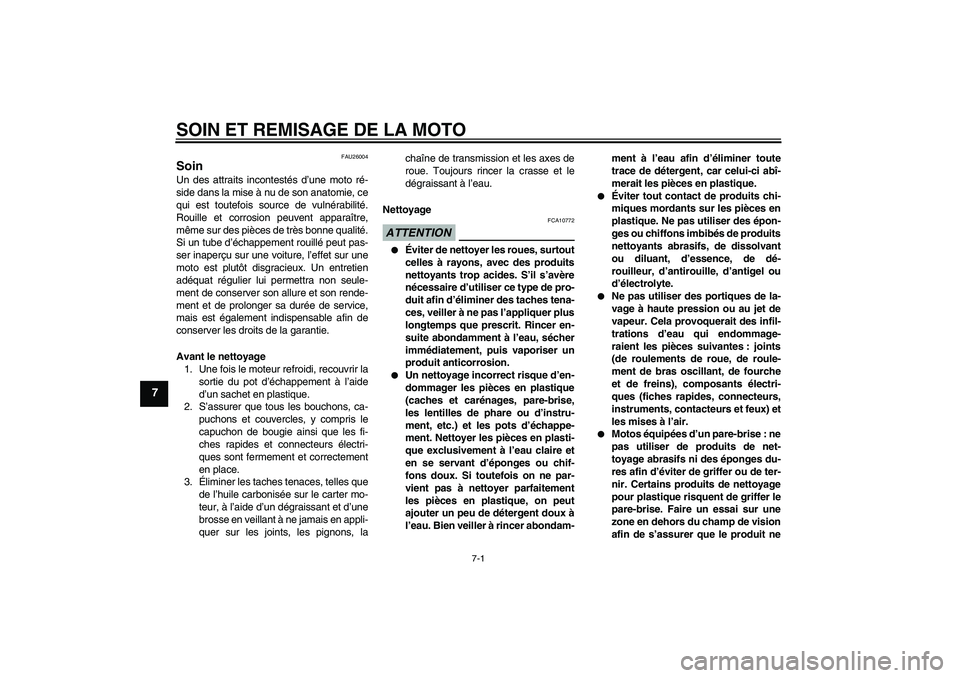

Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons et couvercles, y compris le
capuchon de bougie ainsi que les fi-
ches rapides et connecteurs électri-
ques sont fermement et correctement
en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10772
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.
Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.
Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.
Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit ne
U5D1F1F0.book Page 1 Friday, September 5, 2008 11:47 AM
