YAMAHA YFM250R 2009 Manuale de Empleo (in Spanish)

8-22
1
2
3
4
5
6
78
9
10
11

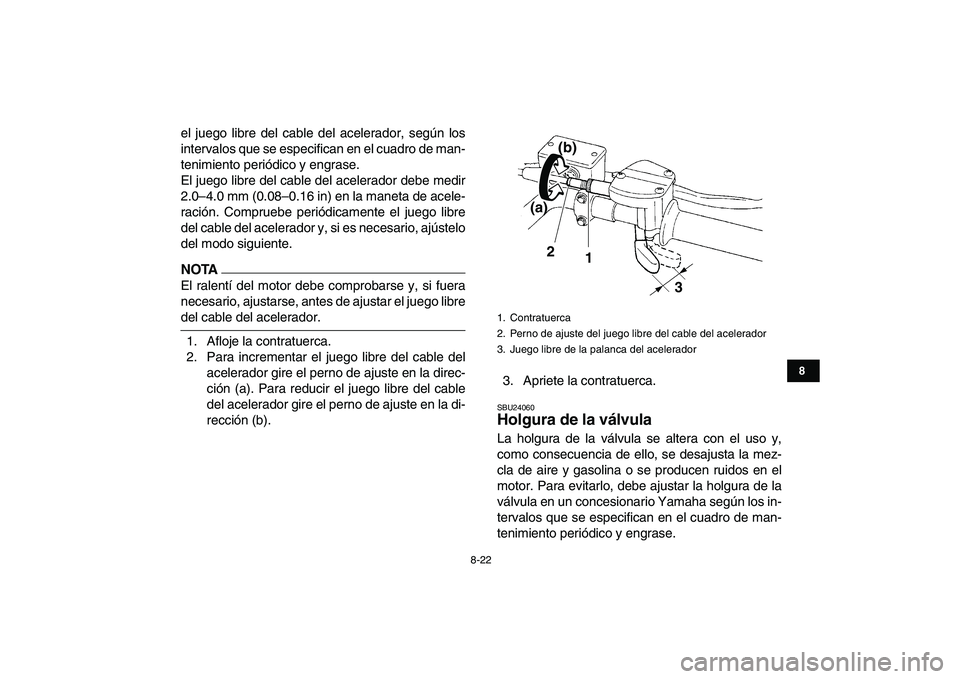

el juego libre del cable del acelerador, según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre del cable del acelerador debe medir
2.0–4.0 mm (0.08–0.16 in) en la maneta de acele-
ración. Compruebe periódicamente el juego libre
del cable del acelerador y, si es necesario, ajústelo
del modo siguiente.
NOTA

El ralentí del motor debe comprobarse y, si fuera
necesario, ajustarse, antes de ajustar el juego libre
del cable del acelerador.
1. Afloje la contratuerca.
2. Para incrementar el juego libre del cable del
acelerador gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre del cable
del acelerador gire el perno de ajuste en la di-
rección (b).3. Apriete la contratuerca.
SBU24060
Holgura de la válvula
La holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en el
motor. Para evitarlo, debe ajustar la holgura de la
válvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
1. Contratuerca
2. Perno de ajuste del juego libre del cable del acelerador
3. Juego libre de la palanca del acelerador
3 2
1
(a)(b)

8-23
1
2
3
4
5
6
78
9
10
11

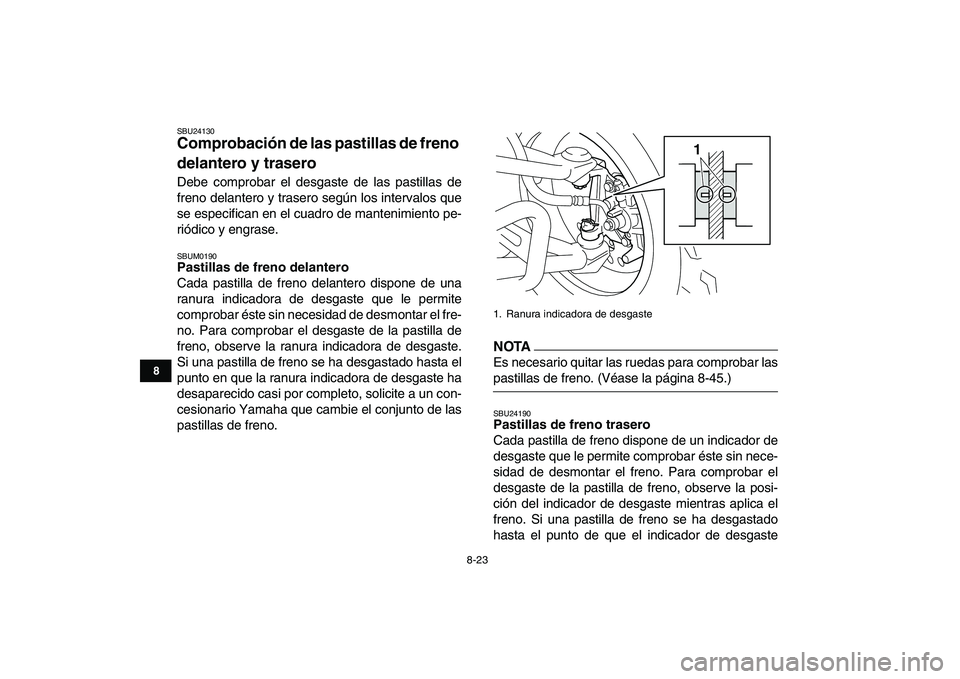

SBU24130
Comprobación de las pastillas de freno
delantero y trasero
Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.
SBUM0190
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de una
ranura indicadora de desgaste que le permite
comprobar éste sin necesidad de desmontar el fre-
no. Para comprobar el desgaste de la pastilla de
freno, observe la ranura indicadora de desgaste.
Si una pastilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de desgaste ha
desaparecido casi por completo, solicite a un con-
cesionario Yamaha que cambie el conjunto de las
pastillas de freno.
NOTA

Es necesario quitar las ruedas para comprobar las
pastillas de freno. (Véase la página 8-45.)
SBU24190
Pastillas de freno trasero
Cada pastilla de freno dispone de un indicador de
desgaste que le permite comprobar éste sin nece-
sidad de desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la posi-
ción del indicador de desgaste mientras aplica el
freno. Si una pastilla de freno se ha desgastado
hasta el punto de que el indicador de desgaste
1. Ranura indicadora de desgaste
1

8-24
1
2
3
4
5
6
78
9
10
11

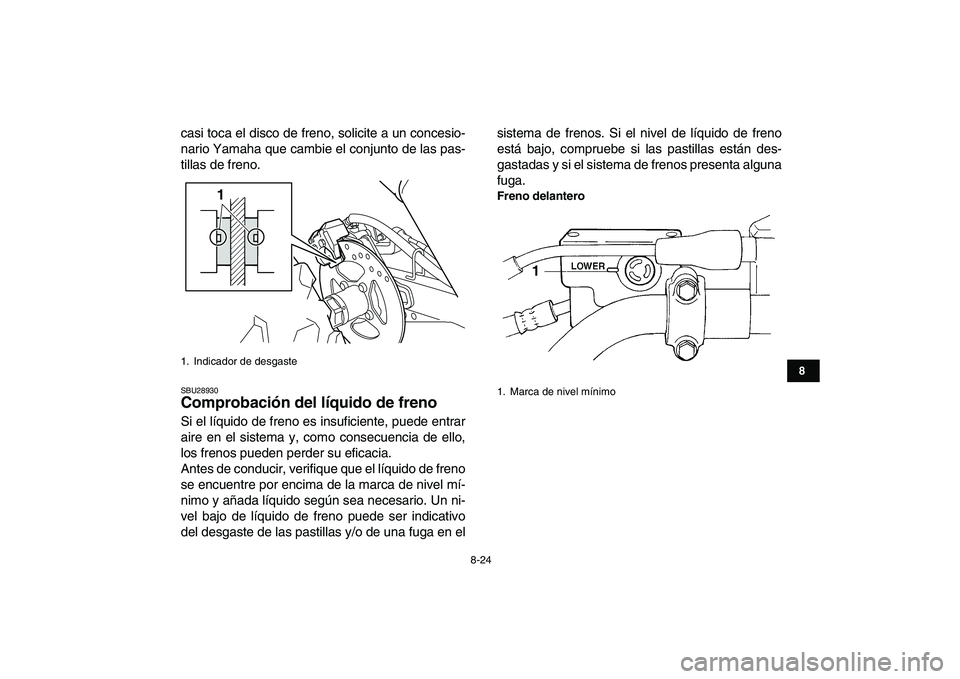

casi toca el disco de freno, solicite a un concesio-
nario Yamaha que cambie el conjunto de las pas-
tillas de freno.
SBU28930
Comprobación del líquido de freno
Si el líquido de freno es insuficiente, puede entrar
aire en el sistema y, como consecuencia de ello,
los frenos pueden perder su eficacia.
Antes de conducir, verifique que el líquido de freno
se encuentre por encima de la marca de nivel mí-
nimo y añada líquido según sea necesario. Un ni-
vel bajo de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una fuga en elsistema de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están des-
gastadas y si el sistema de frenos presenta alguna
fuga.
Freno delantero
1. Indicador de desgaste
1

1. Marca de nivel mínimo1

8-25
1
2
3
4
5
6
78
9
10
11

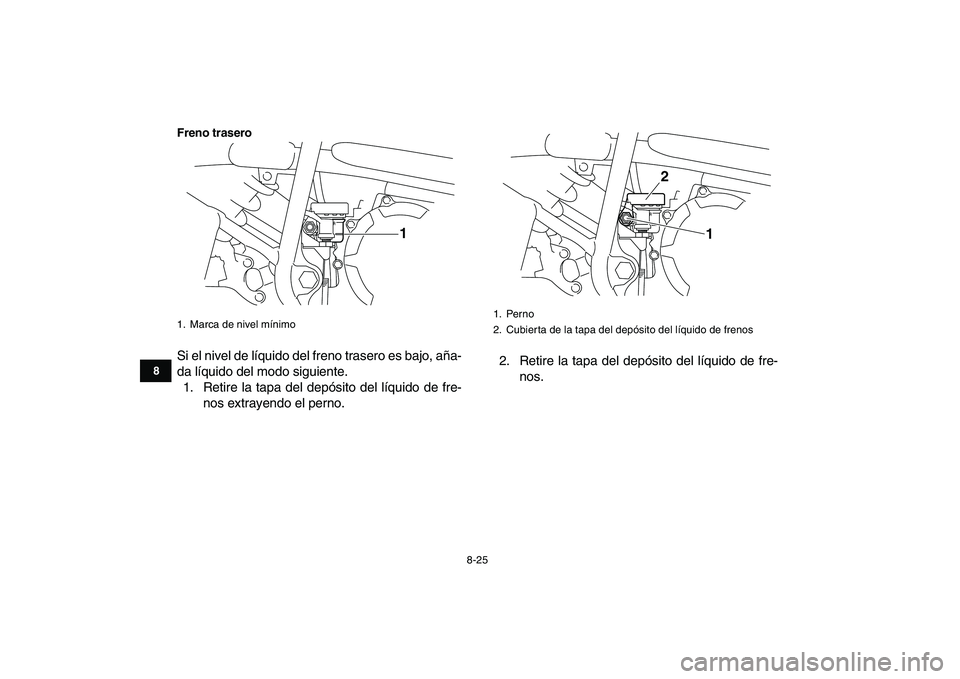

Freno trasero

Si el nivel de líquido del freno trasero es bajo, aña-
da líquido del modo siguiente.
1. Retire la tapa del depósito del líquido de fre-
nos extrayendo el perno.2. Retire la tapa del depósito del líquido de fre-
nos.
1. Marca de nivel mínimo
1

1. Perno
2. Cubierta de la tapa del depósito del líquido de frenos
1
2

8-26
1
2
3
4
5
6
78
9
10
11

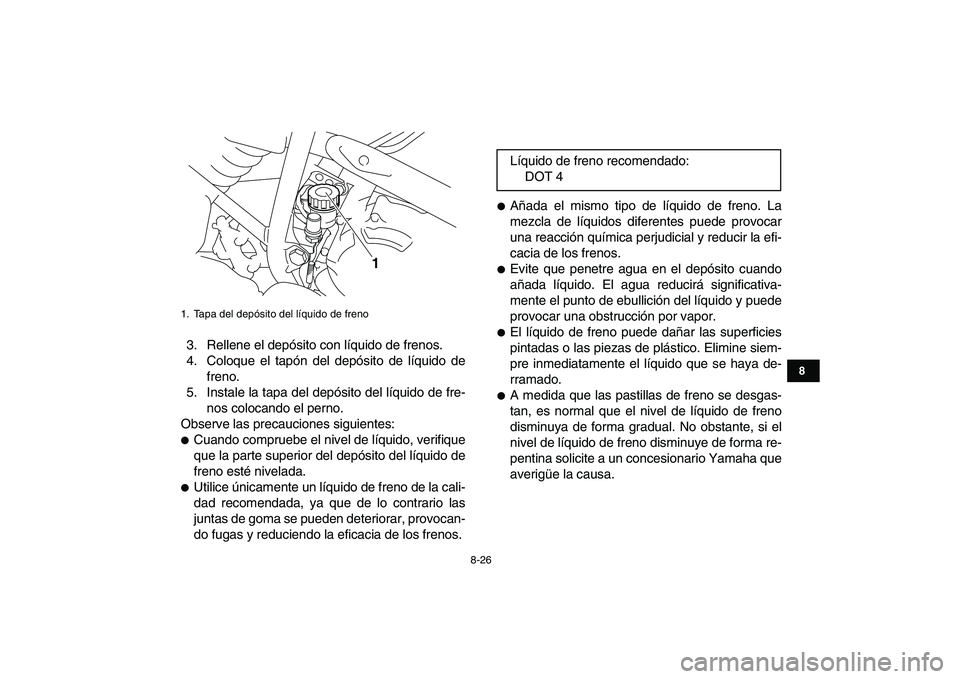

3. Rellene el depósito con líquido de frenos.
4. Coloque el tapón del depósito de líquido de
freno.
5. Instale la tapa del depósito del líquido de fre-
nos colocando el perno.
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito del líquido de
freno esté nivelada.

Utilice únicamente un líquido de freno de la cali-
dad recomendada, ya que de lo contrario las
juntas de goma se pueden deteriorar, provocan-
do fugas y reduciendo la eficacia de los frenos.

Añada el mismo tipo de líquido de freno. La
mezcla de líquidos diferentes puede provocar
una reacción química perjudicial y reducir la efi-
cacia de los frenos.

Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativa-
mente el punto de ebullición del líquido y puede
provocar una obstrucción por vapor.

El líquido de freno puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya de-
rramado.

A medida que las pastillas de freno se desgas-
tan, es normal que el nivel de líquido de freno
disminuya de forma gradual. No obstante, si el
nivel de líquido de freno disminuye de forma re-
pentina solicite a un concesionario Yamaha que
averigüe la causa.
1. Tapa del depósito del líquido de freno
1

Líquido de freno recomendado:
DOT 4

8-27
1
2
3
4
5
6
78
9
10
11

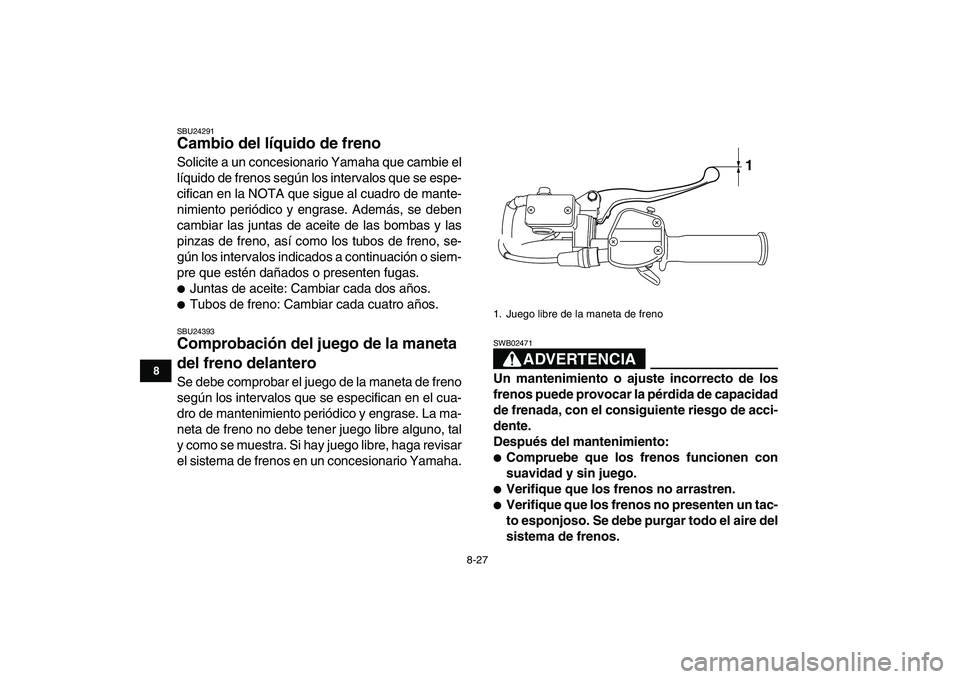

SBU24291
Cambio del líquido de freno
Solicite a un concesionario Yamaha que cambie el
líquido de frenos según los intervalos que se espe-
cifican en la NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Además, se deben
cambiar las juntas de aceite de las bombas y las
pinzas de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.

Juntas de aceite: Cambiar cada dos años.

Tubos de freno: Cambiar cada cuatro años.
SBU24393
Comprobación del juego de la maneta
del freno delantero
Se debe comprobar el juego de la maneta de freno
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase. La ma-
neta de freno no debe tener juego libre alguno, tal
y como se muestra. Si hay juego libre, haga revisar
el sistema de frenos en un concesionario Yamaha.ADVERTENCIA
SWB02471
Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:

Compruebe que los frenos funcionen con
suavidad y sin juego.

Verifique que los frenos no arrastren.

Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
sistema de frenos.
1. Juego libre de la maneta de freno
1

8-28
1
2
3
4
5
6
78
9
10
11

La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.
SBU24591
Comprobación de la posición del pedal
de freno
Se debe comprobar y ajustar, si fuera necesario, la
posición del pedal de freno según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase.
La parte superior del pedal de freno debe situarse
40.0 mm (1.57 in) por encima de la parte superior
del bastidor, como se muestra. Si la posición del
pedal de freno no es la especificada, hágala ajus-
tar en un concesionario Yamaha.
ADVERTENCIA
SWB02110
Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
Después del mantenimiento:

Compruebe que los frenos funcionen con
suavidad y que la posición del pedal sea co-
rrecta.

Verifique que los frenos no arrastren.

Verifique que los frenos no presenten un tac-
to esponjoso. Se debe purgar todo el aire del
1. Posición del pedal de freno
1

8-29
1
2
3
4
5
6
78
9
10
11

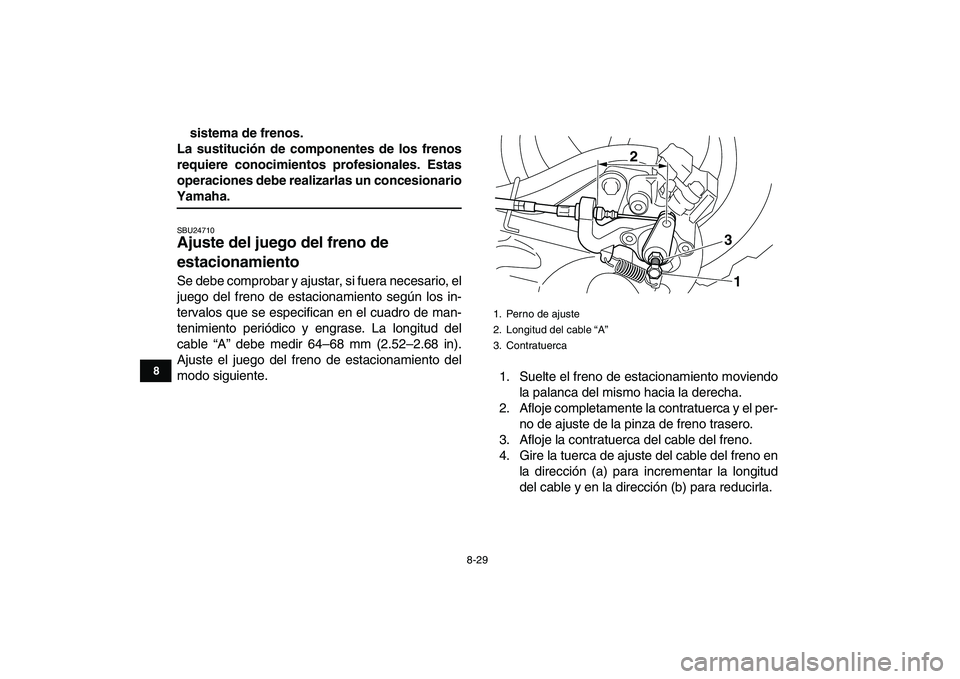

sistema de frenos.
La sustitución de componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.
SBU24710
Ajuste del juego del freno de
estacionamiento
Se debe comprobar y ajustar, si fuera necesario, el
juego del freno de estacionamiento según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. La longitud del
cable “A” debe medir 64–68 mm (2.52–2.68 in).
Ajuste el juego del freno de estacionamiento del
modo siguiente.
1. Suelte el freno de estacionamiento moviendo
la palanca del mismo hacia la derecha.
2. Afloje completamente la contratuerca y el per-
no de ajuste de la pinza de freno trasero.
3. Afloje la contratuerca del cable del freno.
4. Gire la tuerca de ajuste del cable del freno en
la dirección (a) para incrementar la longitud
del cable y en la dirección (b) para reducirla.
1. Perno de ajuste
2. Longitud del cable “A”
3. Contratuerca
2
1 3

8-30
1
2
3
4
5
6
78
9
10
11

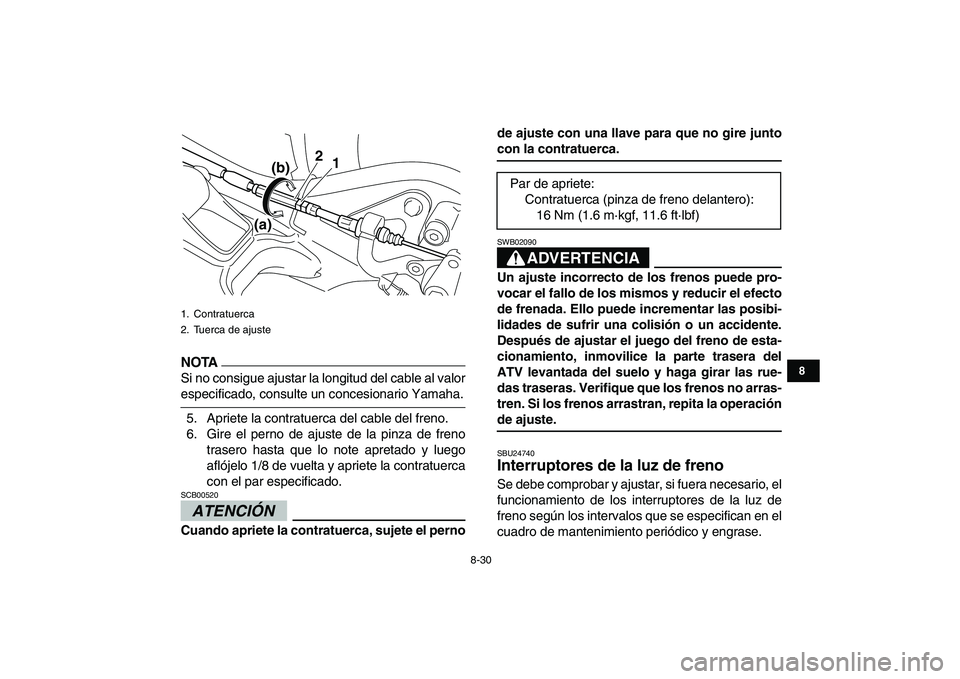

NOTA

Si no consigue ajustar la longitud del cable al valor
especificado, consulte un concesionario Yamaha.
5. Apriete la contratuerca del cable del freno.
6. Gire el perno de ajuste de la pinza de freno
trasero hasta que lo note apretado y luego
aflójelo 1/8 de vuelta y apriete la contratuerca
con el par especificado.
ATENCIÓN

SCB00520
Cuando apriete la contratuerca, sujete el pernode ajuste con una llave para que no gire junto
con la contratuerca.ADVERTENCIA
SWB02090
Un ajuste incorrecto de los frenos puede pro-
vocar el fallo de los mismos y reducir el efecto
de frenada. Ello puede incrementar las posibi-
lidades de sufrir una colisión o un accidente.
Después de ajustar el juego del freno de esta-
cionamiento, inmovilice la parte trasera del
ATV levantada del suelo y haga girar las rue-
das traseras. Verifique que los frenos no arras-
tren. Si los frenos arrastran, repita la operación
de ajuste.
SBU24740
Interruptores de la luz de freno
Se debe comprobar y ajustar, si fuera necesario, el
funcionamiento de los interruptores de la luz de
freno según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
1. Contratuerca
2. Tuerca de ajuste
2
1
(a)(b)

Par de apriete:
Contratuerca (pinza de freno delantero):
16 Nm (1.6 m·kgf, 11.6 ft·lbf)

8-31
1
2
3
4
5
6
78
9
10
11

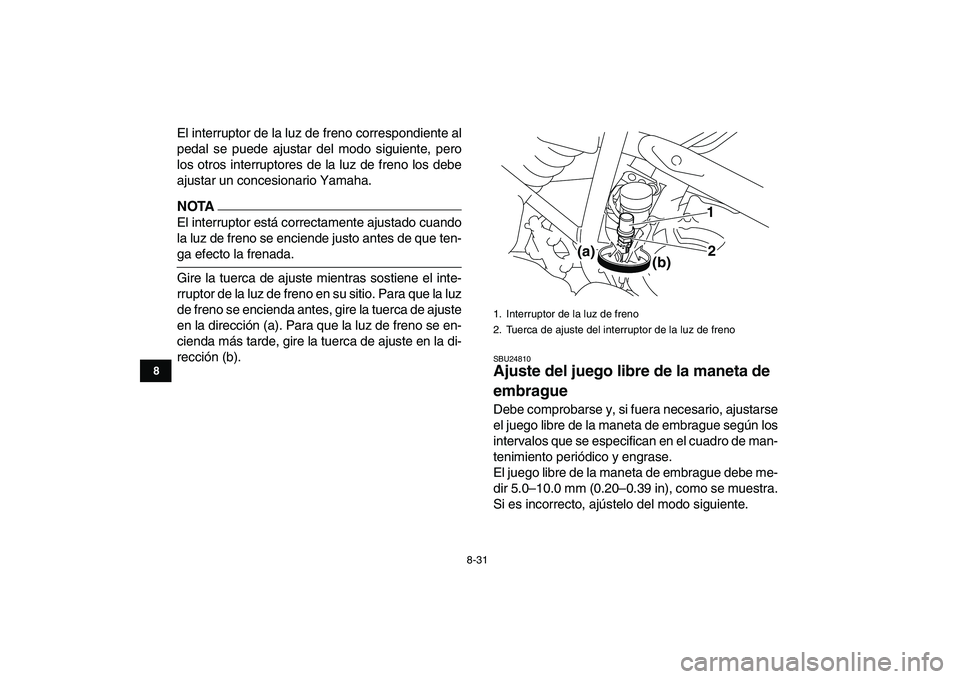

El interruptor de la luz de freno correspondiente al
pedal se puede ajustar del modo siguiente, pero
los otros interruptores de la luz de freno los debe
ajustar un concesionario Yamaha.
NOTA

El interruptor está correctamente ajustado cuando
la luz de freno se enciende justo antes de que ten-
ga efecto la frenada.
Gire la tuerca de ajuste mientras sostiene el inte-
rruptor de la luz de freno en su sitio. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno se en-
cienda más tarde, gire la tuerca de ajuste en la di-
rección (b).
SBU24810
Ajuste del juego libre de la maneta de
embrague
Debe comprobarse y, si fuera necesario, ajustarse
el juego libre de la maneta de embrague según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre de la maneta de embrague debe me-
dir 5.0–10.0 mm (0.20–0.39 in), como se muestra.
Si es incorrecto, ajústelo del modo siguiente.
1. Interruptor de la luz de freno
2. Tuerca de ajuste del interruptor de la luz de freno
12
(b)
(a)
