YAMAHA YFM250R 2009 Manuale de Empleo (in Spanish)

10-1
1
2
3
4
5
6
7
8
910
11

SBU25960
ESPECIFICACIONES
SBU2597B
Dimensiones:
Longitud total:
1625 mm (64.0 in)
Anchura total:
1070 mm (42.1 in)
Altura total:
1040 mm (40.9 in)
Altura del asiento:
730 mm (28.7 in)
Distancia entre ejes:
1110 mm (43.7 in)
Holgura mínima al suelo:
100 mm (3.9 in)
Radio de giro mínimo:
2900 mm (114 in)
Peso:
Con aceite y combustible:
150.0 kg (331 lb)
Nivel de ruido y vibraciones:
Nivel de ruido (77/311/EEC):
81.0 dB(A) (EUR)
Vibración en el asiento (EN1032, ISO5008):
Sin exceder de 0.5 m/s
2

(EUR)
Vibración en el manillar (EN1032, ISO5008):
Sin exceder de 2.5 m/s
2

(EUR)
Motor:
Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
249.0 cm
3

Calibre
×
Carrera:
74.0
×
58.0 mm (2.91
×
2.28 in)
Relación de compresión:
9.50 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo

Aceite de motor:
Tipo:
SAE 5W-30 o SAE 10W-30 o SAE 10W-40 o SAE 15W-
40 o SAE 20W-40 o SAE 20W-50

10-2
1
2
3
4
5
6
7
8
910
11

Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.25 L (1.32 US qt, 1.10 Imp.qt)
Con repuesto de filtro de aceite:
1.35 L (1.43 US qt, 1.19 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento húmedo
Combustible:
Combustible recomendado:
Únicamente gasolina normal sin plomo (EUR)
Únicamente gasolina sin plomo (AUS)(NZL)
Capacidad del depósito de combustible:
9.0 L (2.38 US gal, 1.98 Imp.gal)Cantidad de reserva de combustible:
1.0 L (0.26 US gal, 0.22 Imp.gal)
Carburador:
Fabricante:
MIKUNI
Modelo
×
cantidad:
BSR29 x 1
Bujía(s):
Fabricante/modelo:
NGK/DR7EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
Operación:
Operación con mano izquierda
Transmisión:
Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
76/22 (3.455)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
38/14 (2.714)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30

10-3
1
2
3
4
5
6
7
8
910
11

Relación de engranajes:
1a:
37/13 (2.846)
2a:
33/18 (1.833)
3a:
29/21 (1.381)
4a:
27/24 (1.125)
5a:
28/29 (0.966)
Chasis:
Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
6.0 °
Base del ángulo de inclinación:
23.0 mm (0.91 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
AT20 x 7-10
Fabricante/modelo:
DUNLOP/KT201
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
AT19 x 10-9
Fabricante/modelo:
DUNLOP/KT205A
Carga:
Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)
Presión de aire del neumático (medida en neumáti-
cos en frío):
Recomendado:
Delantero:
27.5 kPa (0.275 kgf/cm
2

, 4.0 psi)
Trasero:
27.5 kPa (0.275 kgf/cm
2

, 4.0 psi)
Mínimo:
Delantero:
24.5 kPa (0.245 kgf/cm
2

, 3.6 psi)
Trasero:
24.5 kPa (0.245 kgf/cm
2

, 3.6 psi)
Rueda delantera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 5.5AT
Rueda trasera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.5AT
Freno delantero:
Tipo:
Freno de disco doble

10-4
1
2
3
4
5
6
7
8
910
11

Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
190 mm (7.5 in)
Suspensión trasera:
Tipo:
Basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
200 mm (7.9 in)
Sistema eléctrico:
Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CA
Batería:
Modelo:
YTZ7S
Voltaje, capacidad:
12 V, 6.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla
×
cantidad:
Faro delantero:
12 V, 30.0/30.0 W
×
2
Luz de freno y posterior:
12 V, 5.0/21.0 W
×
1
Luz indicadora de punto muerto:
12 V, 1.7 W
×
1

Fusible:
Fusible:
15.0 A

11-1
1
2
3
4
5
6
7
8
9
1011

SBU26000

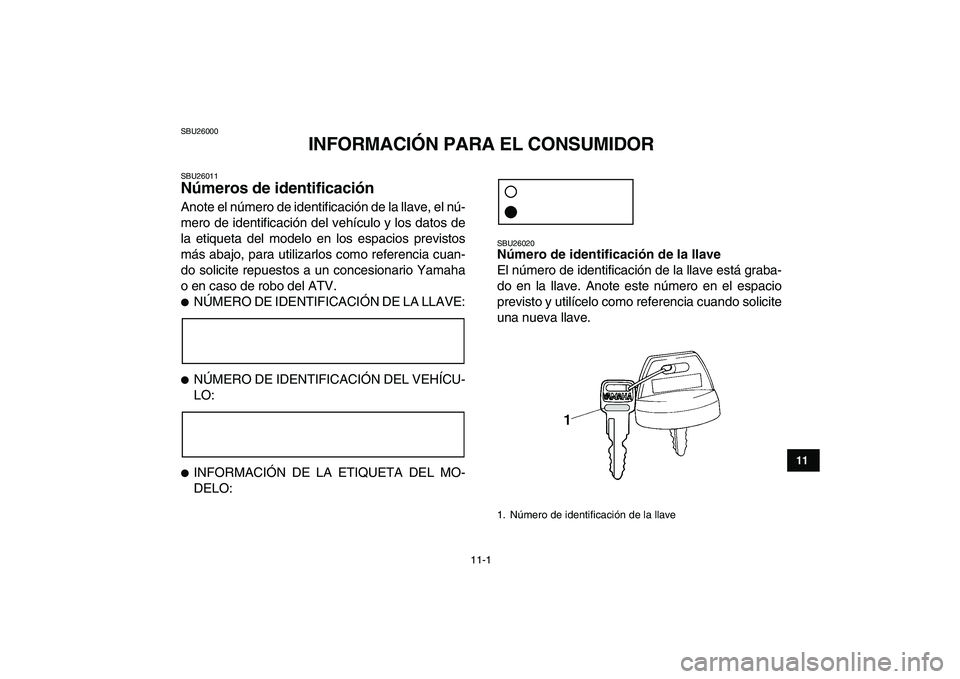

INFORMACIÓN PARA EL CONSUMIDOR
SBU26011
Números de identificación
Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.

NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:

INFORMACIÓN DE LA ETIQUETA DEL MO-
DELO:
SBU26020
Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.
1. Número de identificación de la llave

11-2
1
2
3
4
5
6
7
8
9
1011

SBU26040

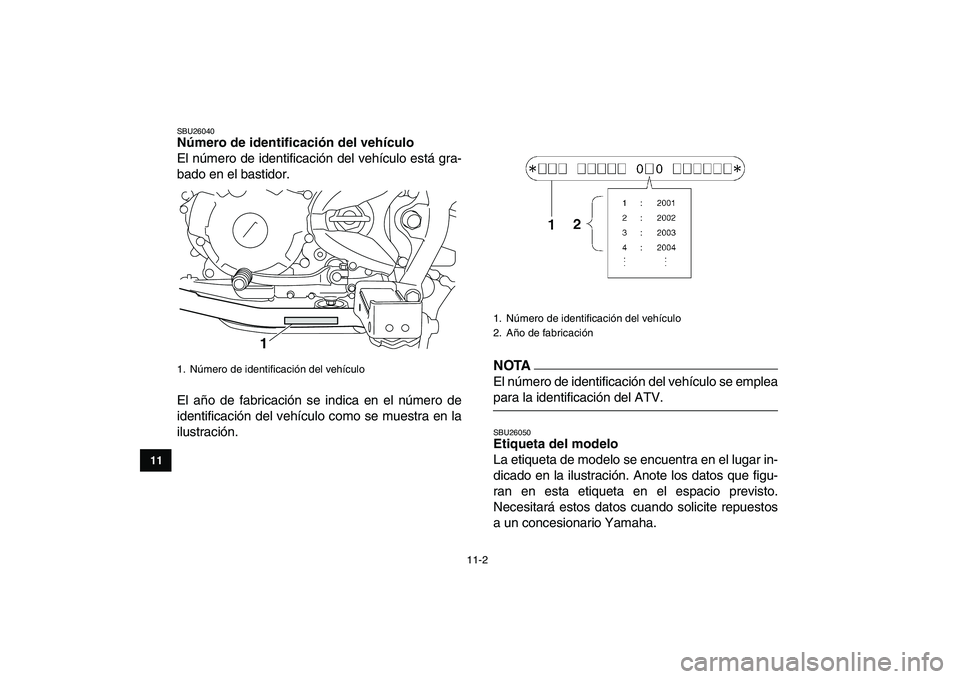

Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.NOTA
El número de identificación del vehículo se emplea
para la identificación del ATV.
SBU26050

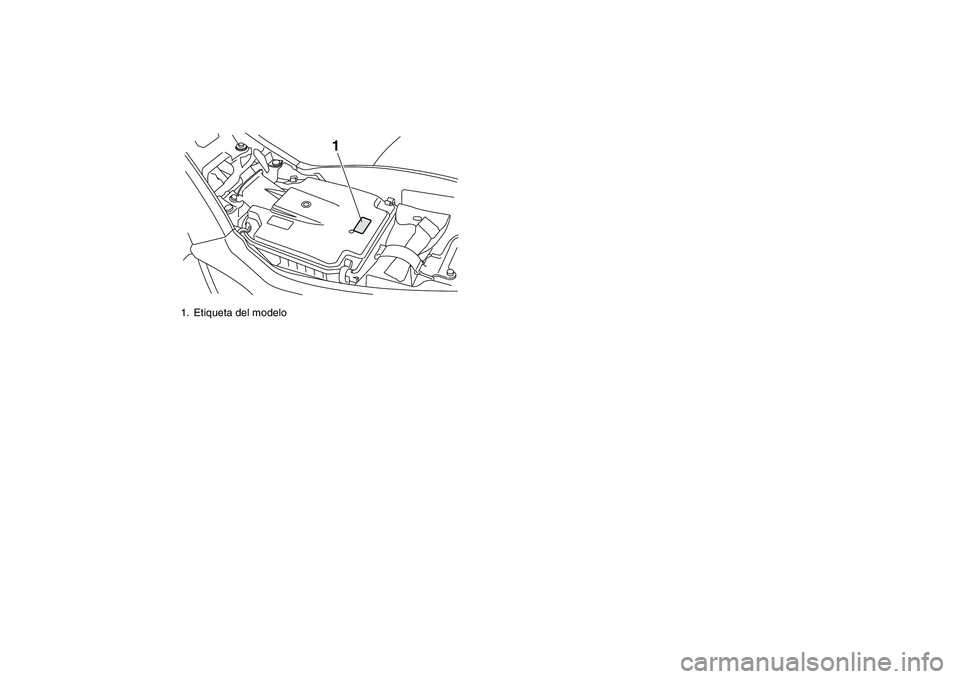

Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1

1. Número de identificación del vehículo
2. Año de fabricación

1. Etiqueta del modelo
1

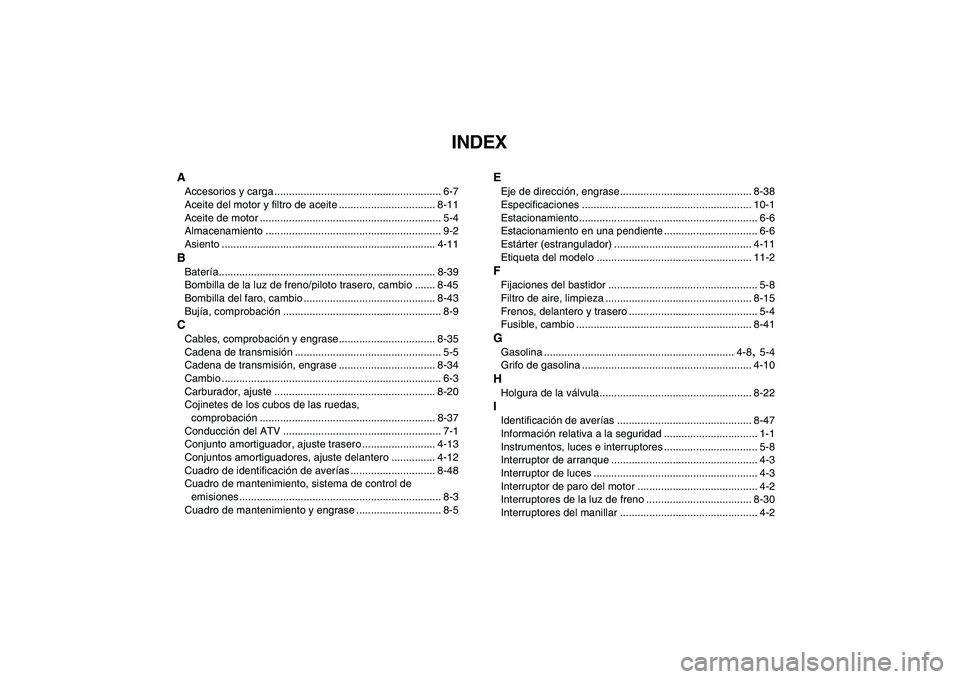

INDEX
A
Accesorios y carga ......................................................... 6-7
Aceite del motor y filtro de aceite ................................. 8-11
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-11
B
Batería.......................................................................... 8-39
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-45
Bombilla del faro, cambio ............................................. 8-43
Bujía, comprobación ...................................................... 8-9
C
Cables, comprobación y engrase................................. 8-35
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-34
Cambio ........................................................................... 6-3
Carburador, ajuste ....................................................... 8-20
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-37
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-13
Conjuntos amortiguadores, ajuste delantero ............... 4-12
Cuadro de identificación de averías ............................. 8-48
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
E
Eje de dirección, engrase............................................. 8-38
Especificaciones .......................................................... 10-1
Estacionamiento............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2
F
Fijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-15
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-41
G
Gasolina ................................................................. 4-8
,
5-4
Grifo de gasolina .......................................................... 4-10
H
Holgura de la válvula.................................................... 8-22
I
Identificación de averías .............................................. 8-47
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-30
Interruptores del manillar ............................................... 4-2

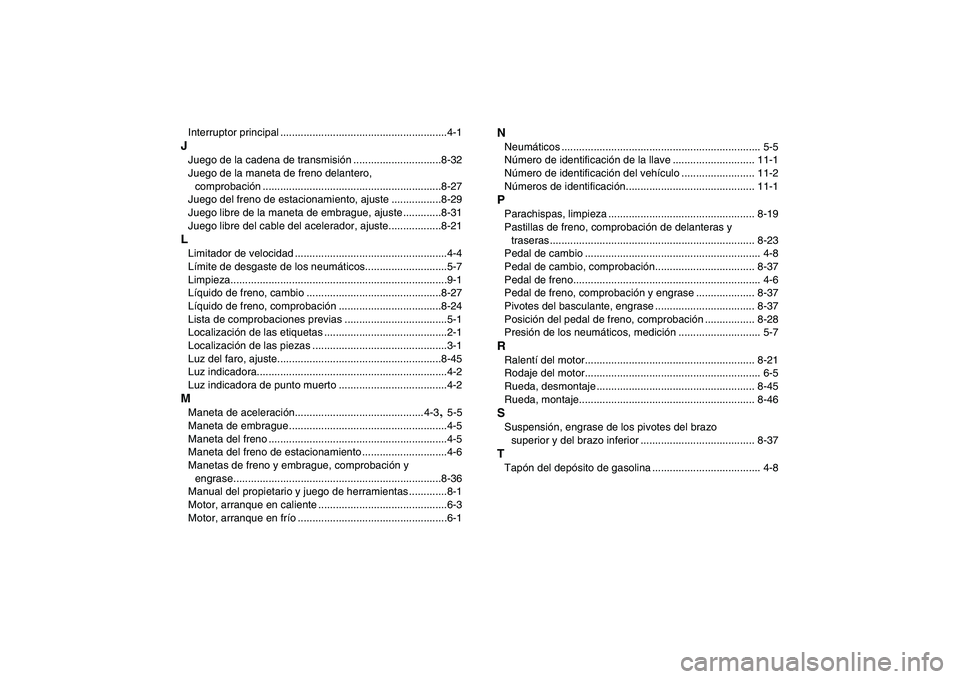

Interruptor principal .........................................................4-1
J
Juego de la cadena de transmisión ..............................8-32
Juego de la maneta de freno delantero,
comprobación .............................................................8-27
Juego del freno de estacionamiento, ajuste .................8-29
Juego libre de la maneta de embrague, ajuste .............8-31
Juego libre del cable del acelerador, ajuste..................8-21
L
Limitador de velocidad ....................................................4-4
Límite de desgaste de los neumáticos............................5-7
Limpieza..........................................................................9-1
Líquido de freno, cambio ..............................................8-27
Líquido de freno, comprobación ...................................8-24
Lista de comprobaciones previas ...................................5-1
Localización de las etiquetas ..........................................2-1
Localización de las piezas ..............................................3-1
Luz del faro, ajuste........................................................8-45
Luz indicadora.................................................................4-2
Luz indicadora de punto muerto .....................................4-2
M
Maneta de aceleración............................................4-3
,
5-5
Maneta de embrague ......................................................4-5
Maneta del freno .............................................................4-5
Maneta del freno de estacionamiento .............................4-6
Manetas de freno y embrague, comprobación y
engrase.......................................................................8-36
Manual del propietario y juego de herramientas .............8-1
Motor, arranque en caliente ............................................6-3
Motor, arranque en frío ...................................................6-1
N
Neumáticos .................................................................... 5-5
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-2
Números de identificación............................................ 11-1
P
Parachispas, limpieza .................................................. 8-19
Pastillas de freno, comprobación de delanteras y
traseras...................................................................... 8-23
Pedal de cambio ............................................................ 4-8
Pedal de cambio, comprobación.................................. 8-37
Pedal de freno................................................................ 4-6
Pedal de freno, comprobación y engrase .................... 8-37
Pivotes del basculante, engrase .................................. 8-37
Posición del pedal de freno, comprobación ................. 8-28
Presión de los neumáticos, medición ............................ 5-7
R
Ralentí del motor.......................................................... 8-21
Rodaje del motor............................................................ 6-5
Rueda, desmontaje ...................................................... 8-45
Rueda, montaje............................................................ 8-46
S
Suspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-37
T
Tapón del depósito de gasolina ..................................... 4-8

2008.03-0.8x2 !
(S)
YAMAHA MOTOR CO., LTD.
