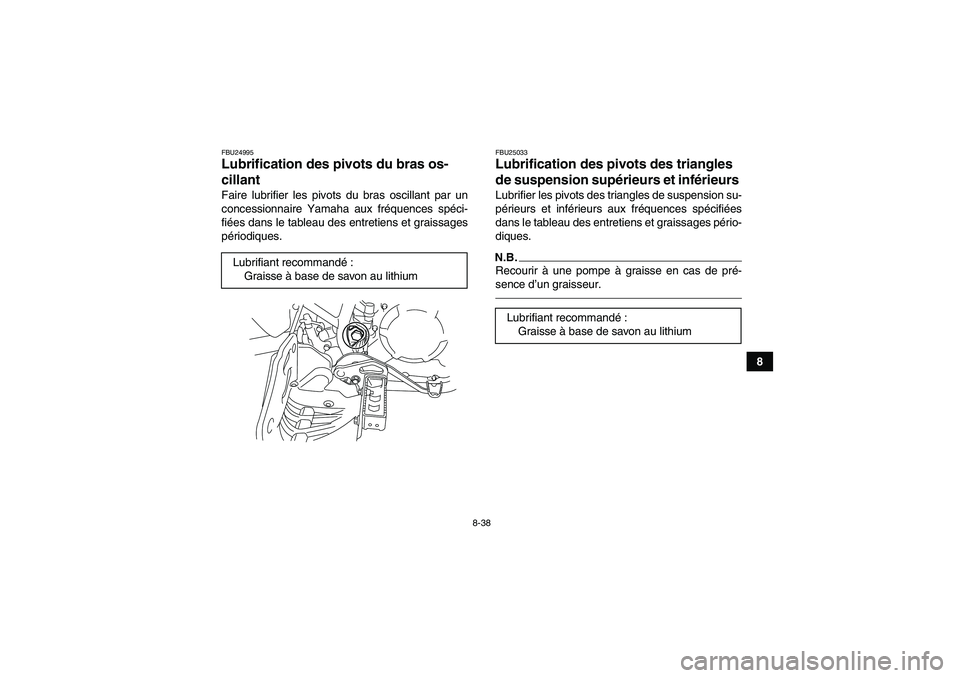

FBU24995Lubrification des pivots du bras os-
cillant Faire lubrifier les pivots du bras oscillant par un
concessionnaire Yamaha aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
FBU25033Lubrification des pivots des triangles
de suspension supérieurs et inférieurs Lubrifier les pivots des triangles de suspension su-
périeurs et inférieurs aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
Lubrifiant recommandé:
Graisse à base de savon au lithium
Lubrifiant recommandé:
Graisse à base de savon au lithium
U1BT61F0.book Page 38 Thursday, April 8, 2010 3:56 PM

8-39

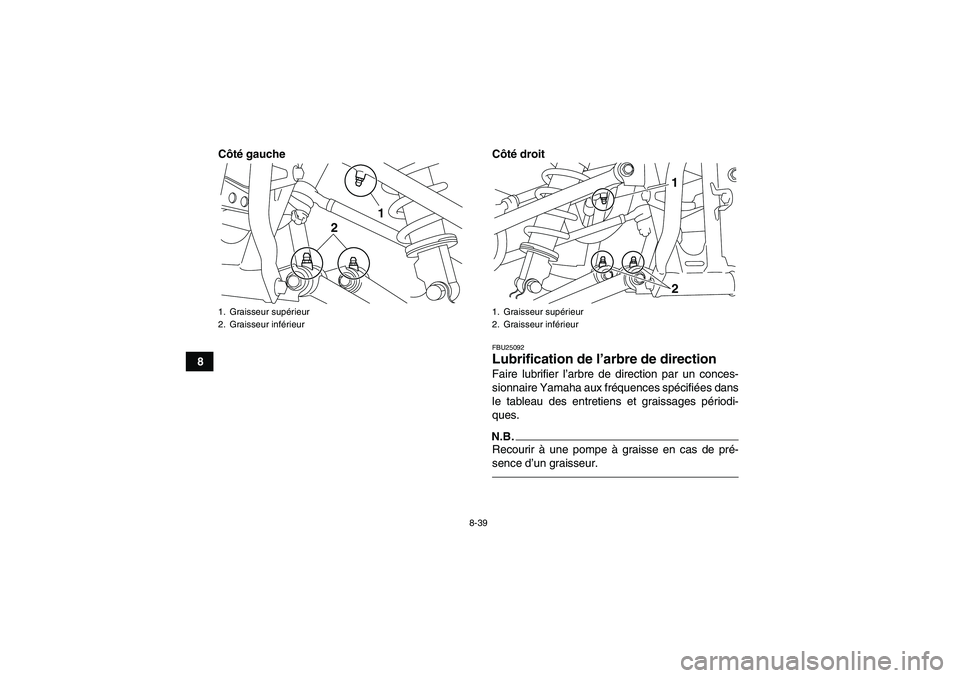

8Côté gauche Côté droit
FBU25092Lubrification de l’arbre de direction Faire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
1. Graisseur supérieur
2. Graisseur inférieur
2
1
1. Graisseur supérieur
2. Graisseur inférieur
1
2
U1BT61F0.book Page 39 Thursday, April 8, 2010 3:56 PM

8-40
8

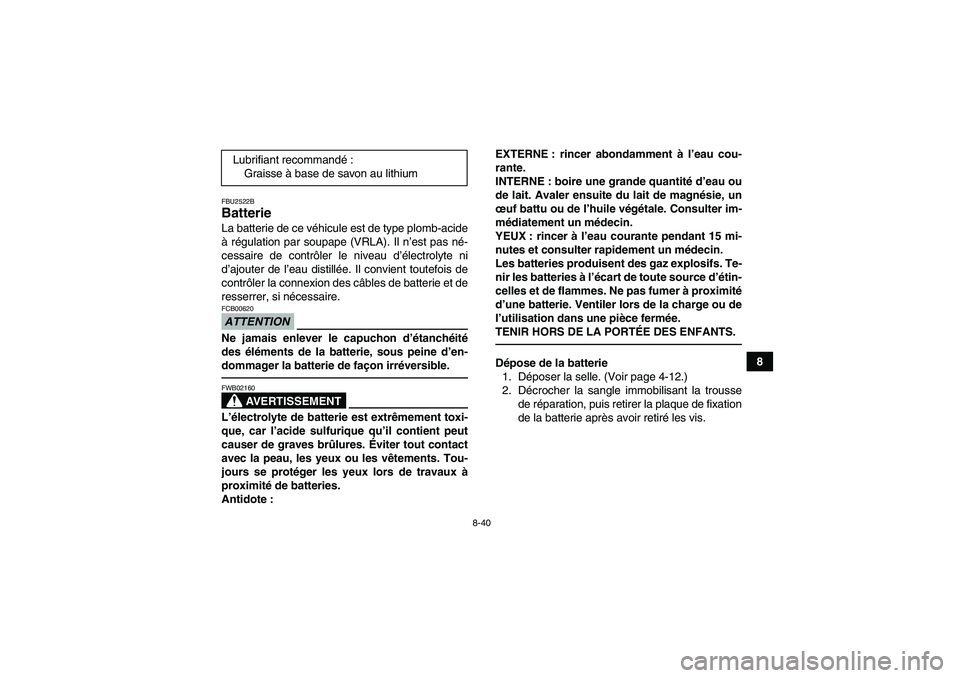

FBU2522BBatterie La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.ATTENTIONFCB00620Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible.
AVERTISSEMENT
FWB02160L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
Dépose de la batterie
1. Déposer la selle. (Voir page 4-12.)
2. Décrocher la sangle immobilisant la trousse
de réparation, puis retirer la plaque de fixation
de la batterie après avoir retiré les vis. Lubrifiant recommandé:
Graisse à base de savon au lithium
U1BT61F0.book Page 40 Thursday, April 8, 2010 3:56 PM

8-41

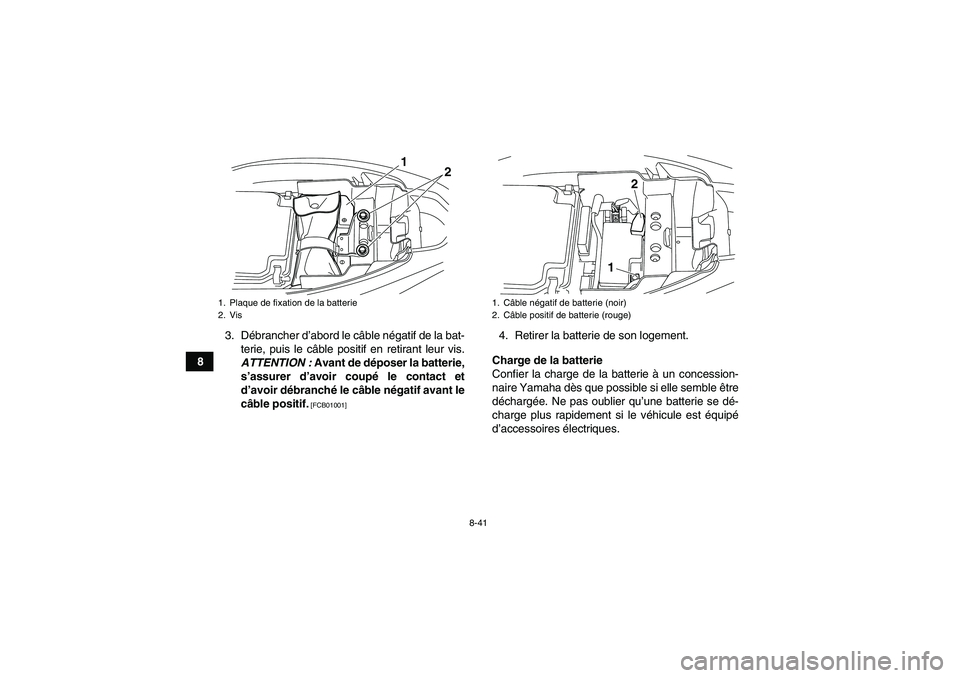

83. Débrancher d’abord le câble négatif de la bat-
terie, puis le câble positif en retirant leur vis.
ATTENTION : Avant de déposer la batterie,
s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01001]
4. Retirer la batterie de son logement.
Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
1. Plaque de fixation de la batterie
2. Vis
2
1
1. Câble négatif de batterie (noir)
2. Câble positif de batterie (rouge)
12
U1BT61F0.book Page 41 Thursday, April 8, 2010 3:56 PM

8-42
8
ATTENTIONFCB00931Recourir à un chargeur spécial à tension cons-
tante pour charger les batteries de type plomb-
acide à régulation par soupape (VRLA). L’utili-
sation d’un chargeur de batterie conventionnel
endommagera la batterie.Entreposage de la batterie
Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complète-
ment et la ranger dans un endroit frais et sec.
Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.ATTENTIONFCB00940Toujours veiller à ce que la batterie soit char-
gée. Remiser une batterie déchargée risque de
l’endommager de façon irréversible.

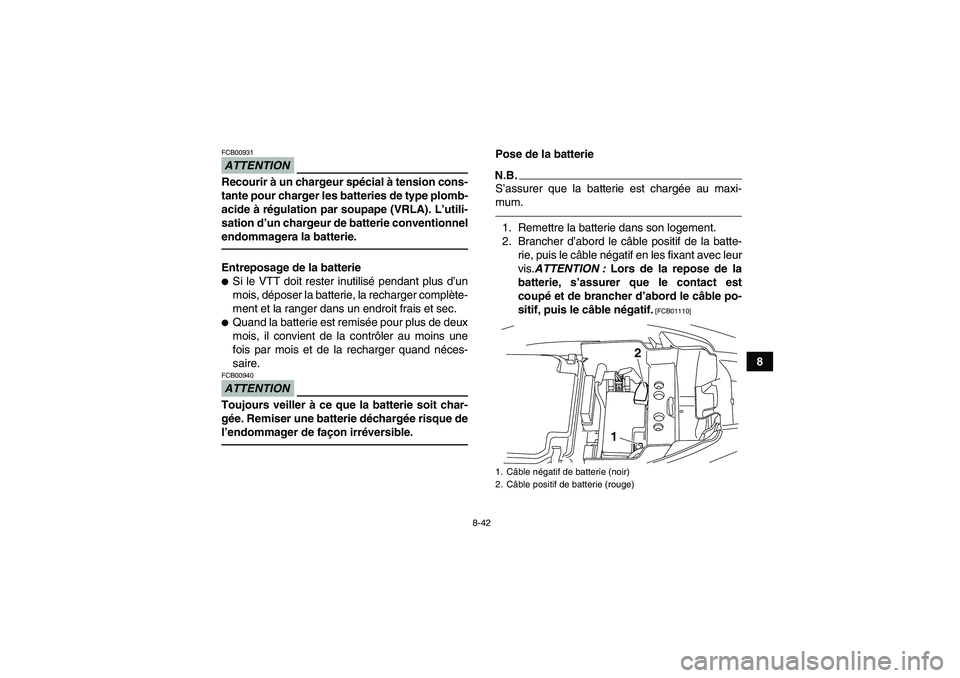

Pose de la batterieN.B.S’assurer que la batterie est chargée au maxi-
mum.1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte-
rie, puis le câble négatif en les fixant avec leur
vis.ATTENTION : Lors de la repose de la
batterie, s’assurer que le contact est
coupé et de brancher d’abord le câble po-
sitif, puis le câble négatif.
[FCB01110]
1. Câble négatif de batterie (noir)
2. Câble positif de batterie (rouge)
12
U1BT61F0.book Page 42 Thursday, April 8, 2010 3:56 PM

8-43

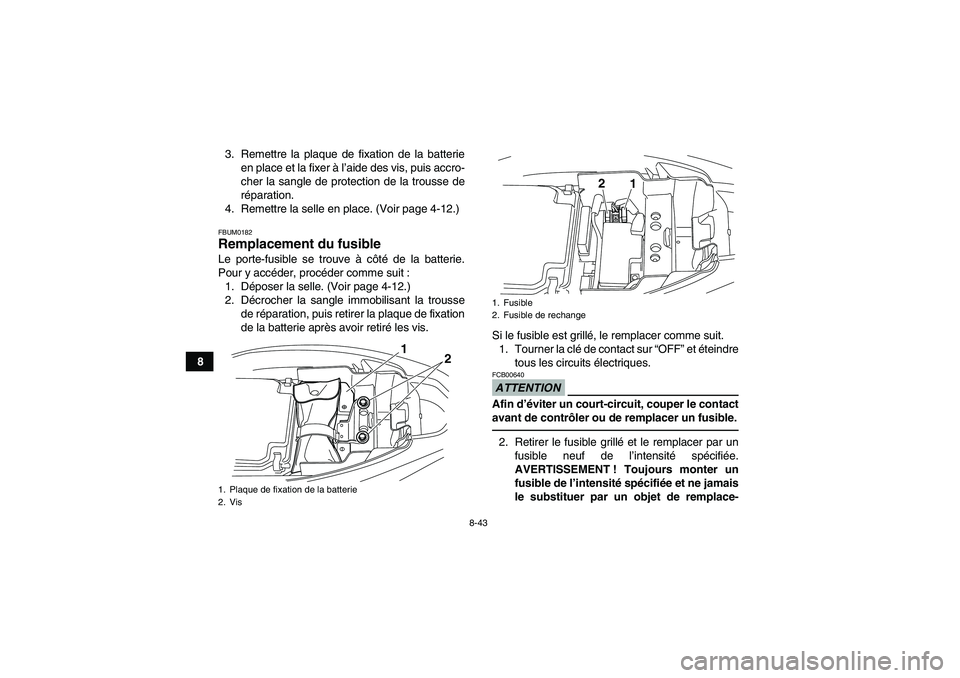

83. Remettre la plaque de fixation de la batterie
en place et la fixer à l’aide des vis, puis accro-
cher la sangle de protection de la trousse de
réparation.
4. Remettre la selle en place. (Voir page 4-12.)
FBUM0182Remplacement du fusible Le porte-fusible se trouve à côté de la batterie.
Pour y accéder, procéder comme suit :
1. Déposer la selle. (Voir page 4-12.)
2. Décrocher la sangle immobilisant la trousse
de réparation, puis retirer la plaque de fixation
de la batterie après avoir retiré les vis.
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.
ATTENTIONFCB00640Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.2. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un
fusible de l’intensité spécifiée et ne jamais
le substituer par un objet de remplace-
1. Plaque de fixation de la batterie
2. Vis
2
1
1. Fusible
2. Fusible de rechange
1 2
U1BT61F0.book Page 43 Thursday, April 8, 2010 3:56 PM

8-44

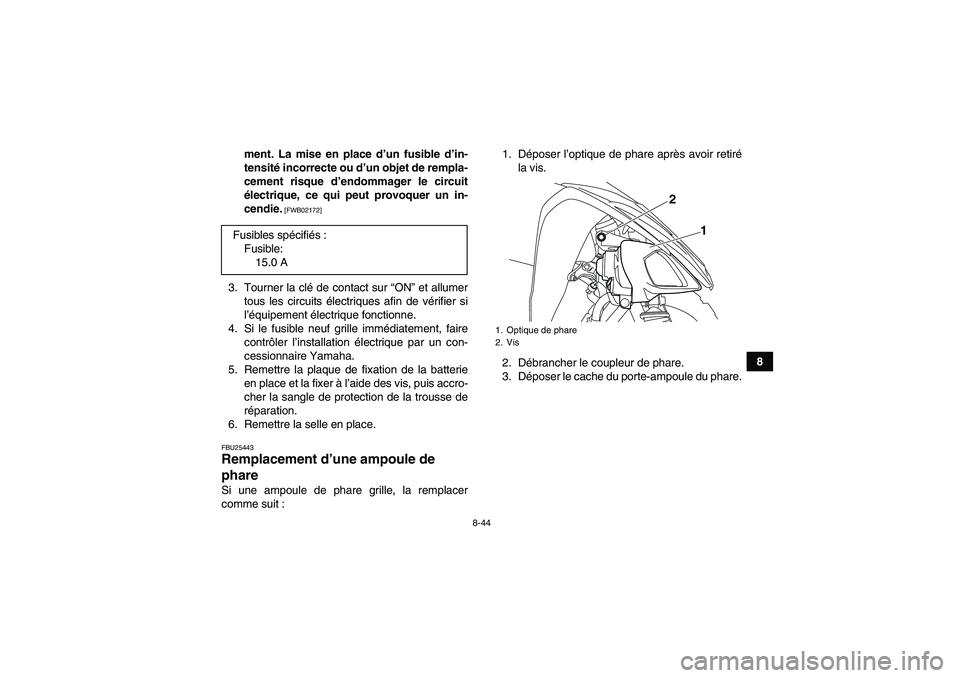

8 ment. La mise en place d’un fusible d’in-
tensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit
électrique, ce qui peut provoquer un in-
cendie.
[FWB02172]
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.
5. Remettre la plaque de fixation de la batterie
en place et la fixer à l’aide des vis, puis accro-
cher la sangle de protection de la trousse de
réparation.
6. Remettre la selle en place.FBU25443Remplacement d’une ampoule de
phare Si une ampoule de phare grille, la remplacer
comme suit :1. Déposer l’optique de phare après avoir retiré
la vis.
2. Débrancher le coupleur de phare.
3. Déposer le cache du porte-ampoule du phare. Fusibles spécifiés:
Fusible:
15.0 A
1. Optique de phare
2. Vis
1 2
U1BT61F0.book Page 44 Thursday, April 8, 2010 3:56 PM

8-45

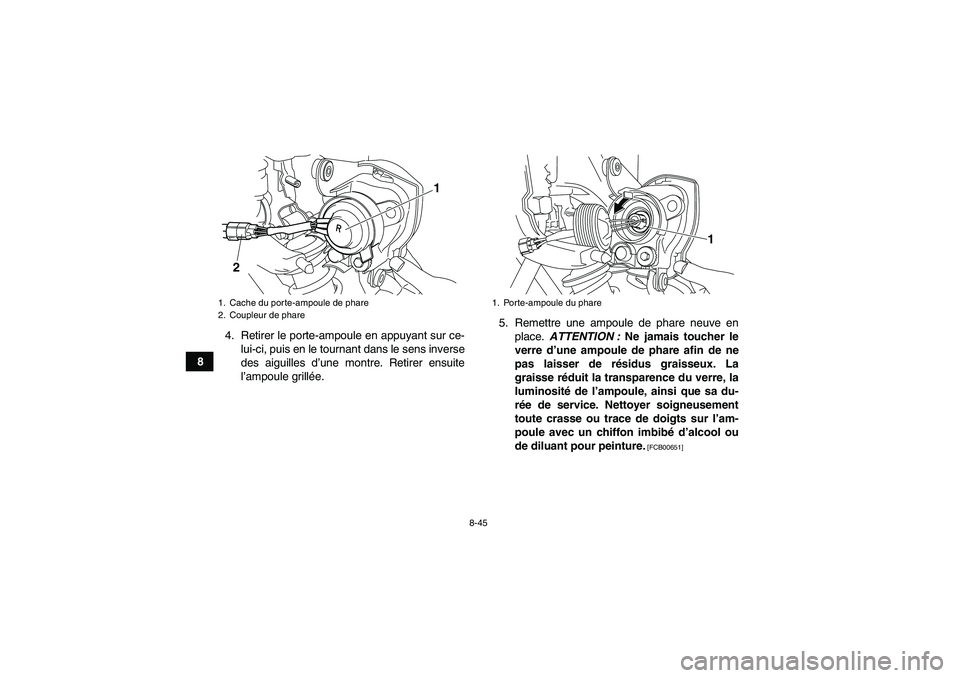

84. Retirer le porte-ampoule en appuyant sur ce-
lui-ci, puis en le tournant dans le sens inverse
des aiguilles d’une montre. Retirer ensuite
l’ampoule grillée.5. Remettre une ampoule de phare neuve en
place. ATTENTION : Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La
graisse réduit la transparence du verre, la
luminosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00651]
1. Cache du porte-ampoule de phare
2. Coupleur de phare
1
2
1. Porte-ampoule du phare
1
U1BT61F0.book Page 45 Thursday, April 8, 2010 3:56 PM

8-46

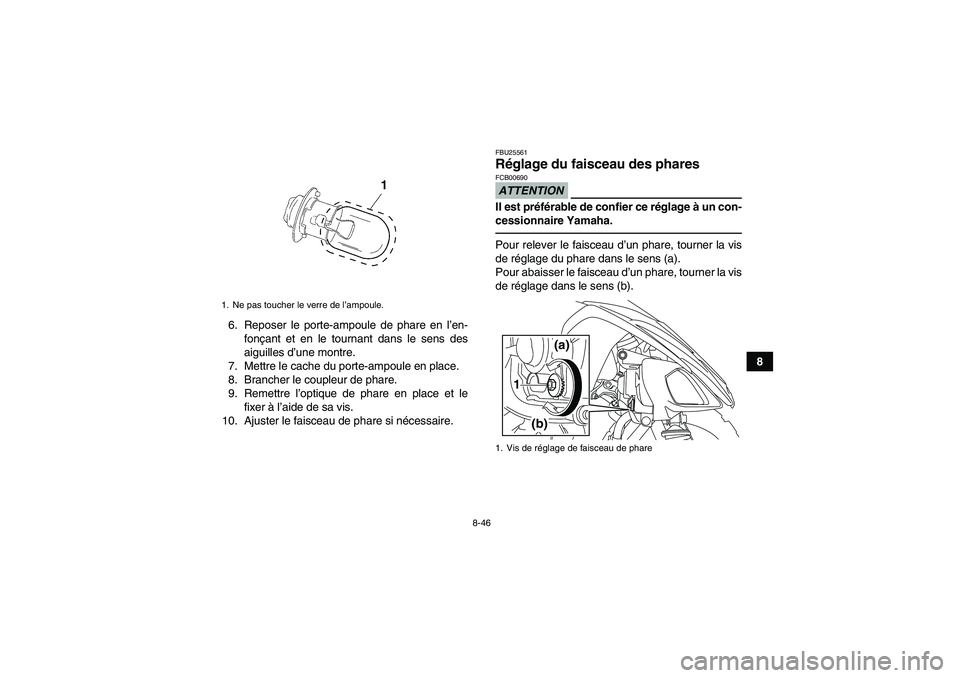

8 6. Reposer le porte-ampoule de phare en l’en-
fonçant et en le tournant dans le sens des
aiguilles d’une montre.
7. Mettre le cache du porte-ampoule en place.
8. Brancher le coupleur de phare.
9. Remettre l’optique de phare en place et le
fixer à l’aide de sa vis.
10. Ajuster le faisceau de phare si nécessaire.
FBU25561Réglage du faisceau des phares ATTENTIONFCB00690Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.Pour relever le faisceau d’un phare, tourner la vis
de réglage du phare dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
1. Ne pas toucher le verre de l’ampoule.
1
1. Vis de réglage de faisceau de phare
1(a)
(b)
U1BT61F0.book Page 46 Thursday, April 8, 2010 3:56 PM

8-47
8
FBU25580Remplacement de l’ampoule du feu ar-
rière/stop (YFM25RA/YFM250RA)Confier le remplacement d’une ampoule de feu ar-
rière/stop grillée à un concessionnaire Yamaha.FBU26920Feu arrière/stop
(YFM25RSEA/YFM250RSEA)Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire con-

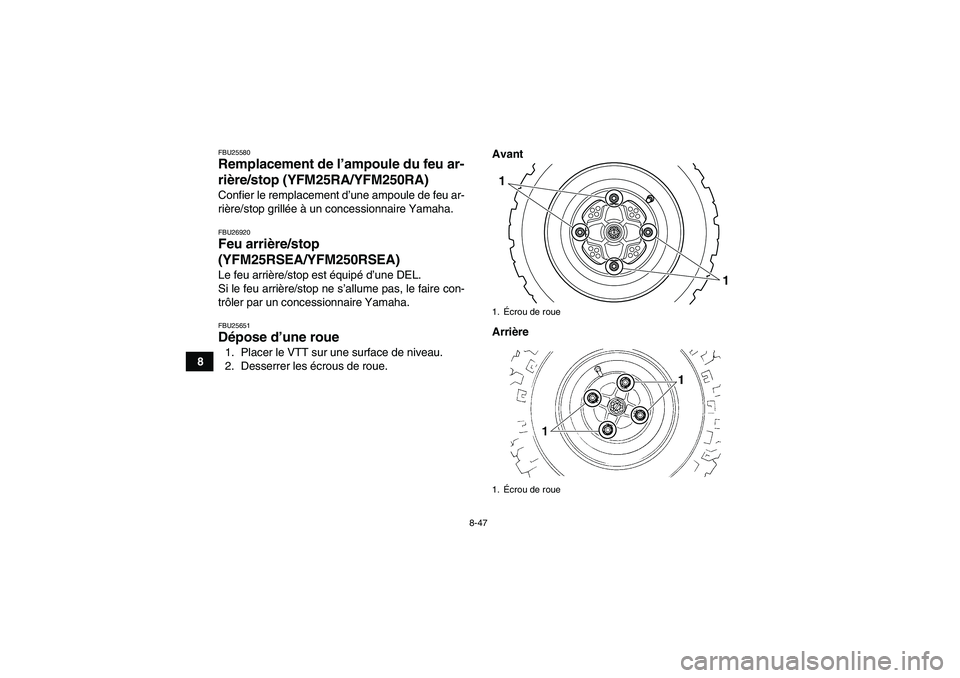

trôler par un concessionnaire Yamaha.FBU25651Dépose d’une roue 1. Placer le VTT sur une surface de niveau.
