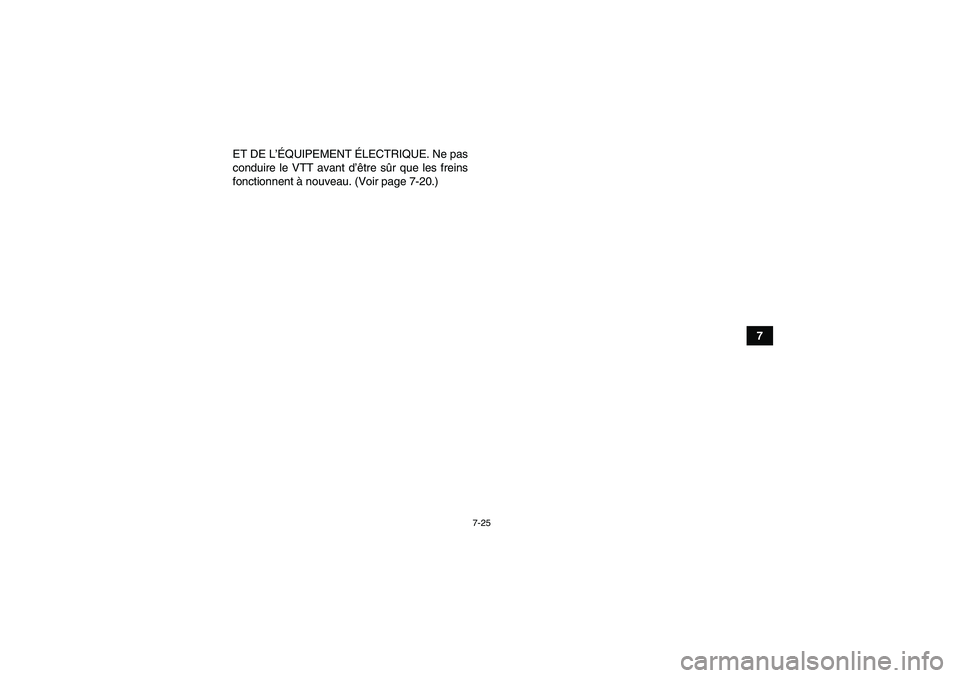

7 ET DE L’ÉQUIPEMENT ÉLECTRIQUE. Ne pas
conduire le VTT avant d’être sûr que les freins
fonctionnent à nouveau. (Voir page 7-20.)
U33B71F0.book Page 25 Wednesday, August 10, 2011 9:34 AM

8-1
8
FBU28783

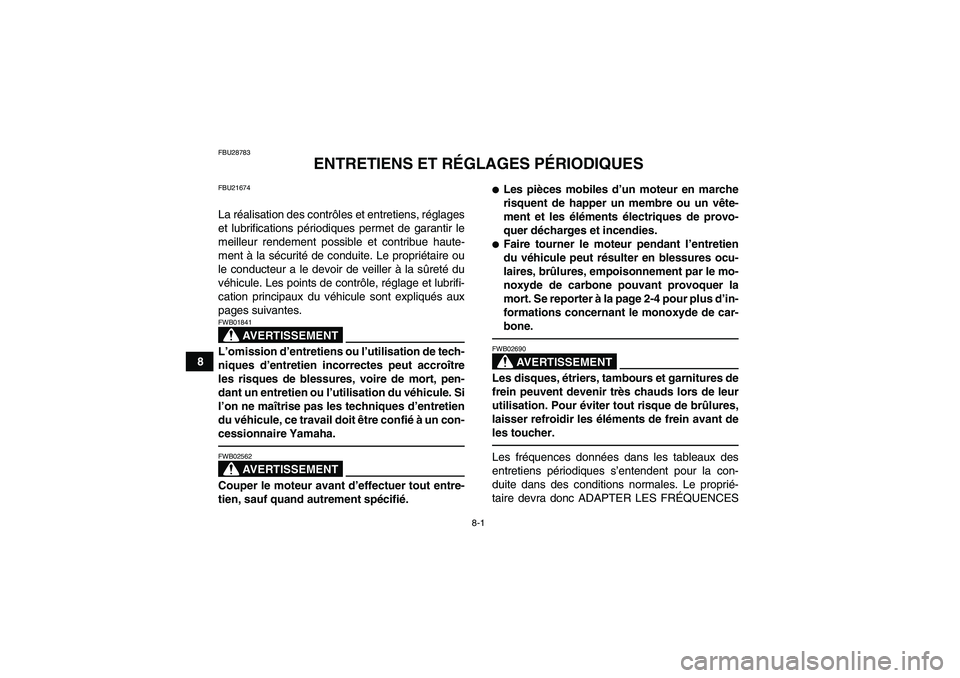

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FBU21674La réalisation des contrôles et entretiens, réglages
et lubrifications périodiques permet de garantir le
meilleur rendement possible et contribue haute-
ment à la sécurité de conduite. Le propriétaire ou
le conducteur a le devoir de veiller à la sûreté du
véhicule. Les points de contrôle, réglage et lubrifi-
cation principaux du véhicule sont expliqués aux
pages suivantes.
AVERTISSEMENT
FWB01841L’omission d’entretiens ou l’utilisation de tech-
niques d’entretien incorrectes peut accroître
les risques de blessures, voire de mort, pen-
dant un entretien ou l’utilisation du véhicule. Si
l’on ne maîtrise pas les techniques d’entretien
du véhicule, ce travail doit être confié à un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWB02562Couper le moteur avant d’effectuer tout entre-
tien, sauf quand autrement spécifié.

Les pièces mobiles d’un moteur en marche
risquent de happer un membre ou un vête-
ment et les éléments électriques de provo-
quer décharges et incendies.
Faire tourner le moteur pendant l’entretien
du véhicule peut résulter en blessures ocu-
laires, brûlures, empoisonnement par le mo-
noxyde de carbone pouvant provoquer la
mort. Se reporter à la page 2-4 pour plus d’in-
formations concernant le monoxyde de car-
bone.
AVERTISSEMENT
FWB02690Les disques, étriers, tambours et garnitures de
frein peuvent devenir très chauds lors de leur
utilisation. Pour éviter tout risque de brûlures,
laisser refroidir les éléments de frein avant de
les toucher.Les fréquences données dans les tableaux des
entretiens périodiques s’entendent pour la con-
duite dans des conditions normales. Le proprié-
taire devra donc ADAPTER LES FRÉQUENCES
U33B71F0.book Page 1 Wednesday, August 10, 2011 9:34 AM

8-2
8 PRÉCONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du terrain,
de la situation géographique et de l’usage qu’il fait
de son véhicule.

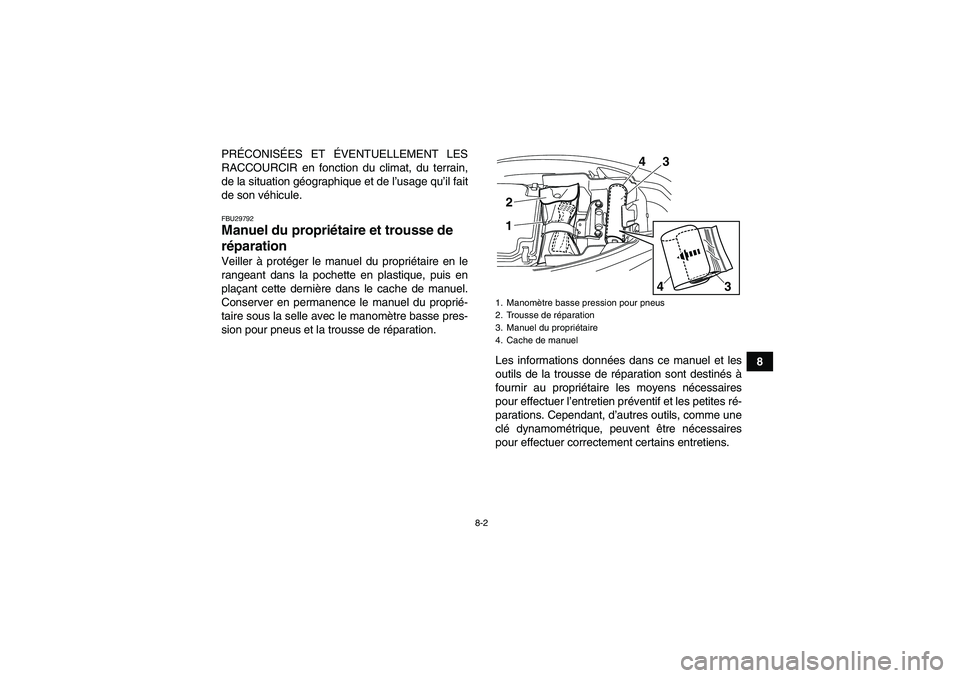

FBU29792Manuel du propriétaire et trousse de
réparation Veiller à protéger le manuel du propriétaire en le
rangeant dans la pochette en plastique, puis en
plaçant cette dernière dans le cache de manuel.
Conserver en permanence le manuel du proprié-
taire sous la selle avec le manomètre basse pres-
sion pour pneus et la trousse de réparation.
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Cependant, d’autres outils, comme une
clé dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entretiens.
1. Manomètre basse pression pour pneus
2. Trousse de réparation
3. Manuel du propriétaire
4. Cache de manuel123
4
43
U33B71F0.book Page 2 Wednesday, August 10, 2011 9:34 AM

8-3
8

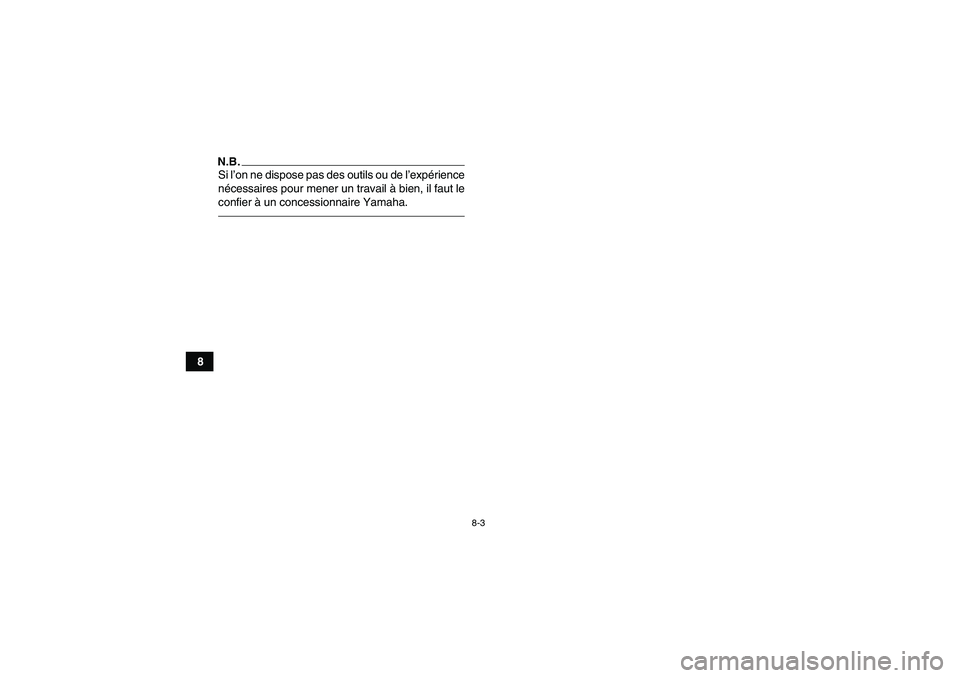

N.B.Si l’on ne dispose pas des outils ou de l’expérience
nécessaires pour mener un travail à bien, il faut le
confier à un concessionnaire Yamaha.U33B71F0.book Page 3 Wednesday, August 10, 2011 9:34 AM

8-4
8

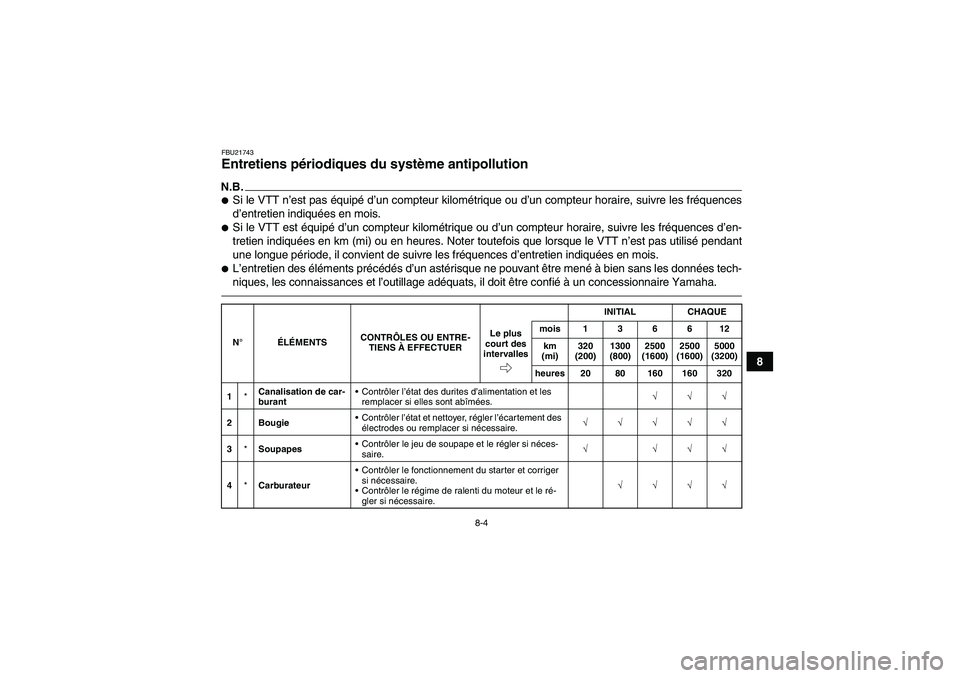

FBU21743Entretiens périodiques du système antipollution N.B.
Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
une longue période, il convient de suivre les fréquences d’entretien indiquées en mois.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320
1*Canalisation de car-
burantContrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées.√√√
2 BougieContrôler l’état et nettoyer, régler l’écartement des
électrodes ou remplacer si nécessaire.√√√√√
3*SoupapesContrôler le jeu de soupape et le régler si néces-
saire.√ √√√
4*CarburateurContrôler le fonctionnement du starter et corriger
si nécessaire.
Contrôler le régime de ralenti du moteur et le ré-
gler si nécessaire.√√√√
U33B71F0.book Page 4 Wednesday, August 10, 2011 9:34 AM

8-5
8
5*Circuit de ventila-
tion du carter mo-
teurContrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée.√√√
6*Système d’échappe-
mentS’assurer de l’absence de fuites et remplacer tout
joint abîmé.
Contrôler le serrage de tous les colliers à vis et les
raccords, et les serrer si nécessaire.√√√
7 Pare-étincellesNettoyer.√√√
8*Système d’admis-
sion d’air à l’échap-
pementS’assurer du bon état du clapet de coupure d’air,
du clapet flexible et de la durite.
Remplacer toute pièce endommagée.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U33B71F0.book Page 5 Wednesday, August 10, 2011 9:34 AM

8-6
8

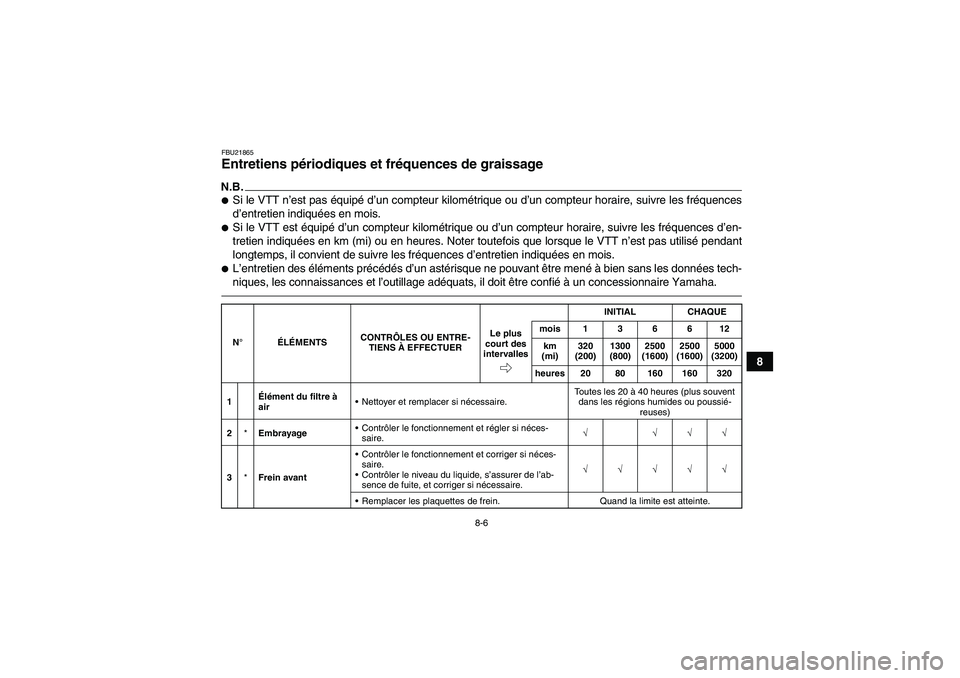

FBU21865Entretiens périodiques et fréquences de graissage N.B.
Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
longtemps, il convient de suivre les fréquences d’entretien indiquées en mois.
L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320
1Élément du filtre à
airNettoyer et remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié-
reuses)
2*EmbrayageContrôler le fonctionnement et régler si néces-
saire.√ √√√
3*Frein avantContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab-
sence de fuite, et corriger si nécessaire.√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
U33B71F0.book Page 6 Wednesday, August 10, 2011 9:34 AM

8-7
8

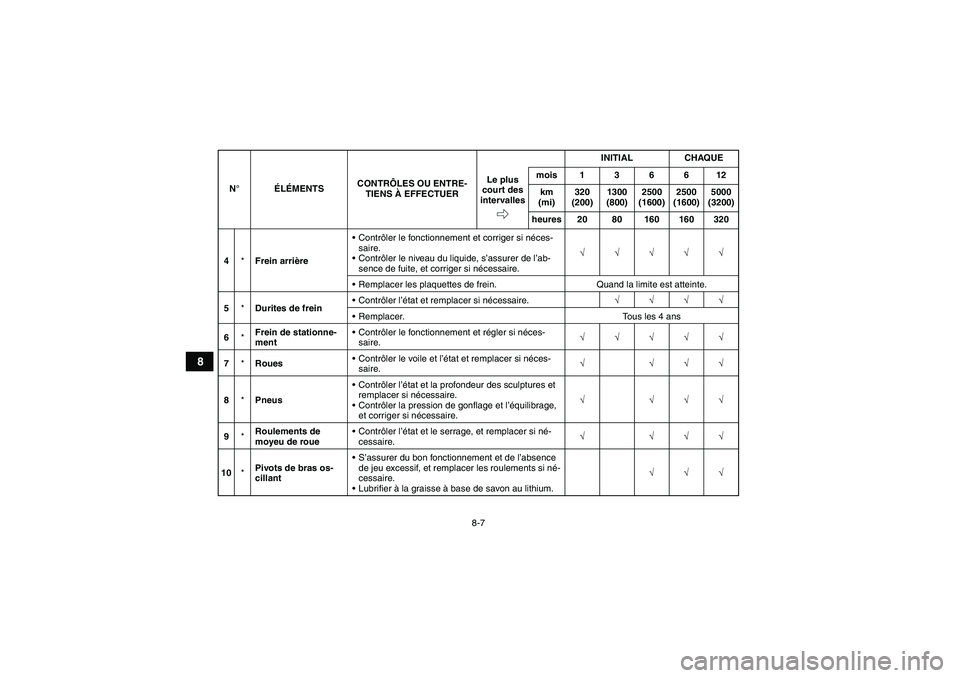

4*Frein arrièreContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab-
sence de fuite, et corriger si nécessaire.√√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
5*Durites de freinContrôler l’état et remplacer si nécessaire.√√√√
Remplacer. Tous les 4 ans
6*Frein de stationne-
mentContrôler le fonctionnement et régler si néces-
saire.√√√√√
7*RouesContrôler le voile et l’état et remplacer si néces-
saire.√ √√√
8*PneusContrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.√ √√√
9*Roulements de
moyeu de roueContrôler l’état et le serrage, et remplacer si né-
cessaire.√ √√√
10*Pivots de bras os-
cillantS’assurer du bon fonctionnement et de l’absence
de jeu excessif, et remplacer les roulements si né-
cessaire.
Lubrifier à la graisse à base de savon au lithium.√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U33B71F0.book Page 7 Wednesday, August 10, 2011 9:34 AM

8-8
8

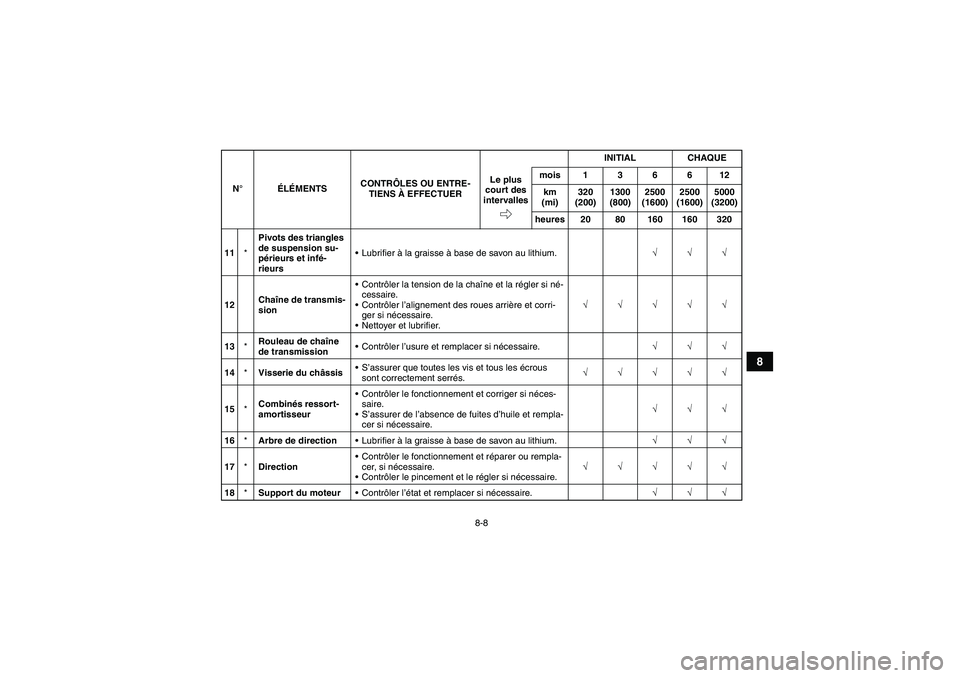

11*Pivots des triangles
de suspension su-
périeurs et infé-
rieursLubrifier à la graisse à base de savon au lithium.√√√
12Chaîne de transmis-
sionContrôler la tension de la chaîne et la régler si né-
cessaire.
Contrôler l’alignement des roues arrière et corri-
ger si nécessaire.
Nettoyer et lubrifier.√√√√√
13*Rouleau de chaîne
de transmissionContrôler l’usure et remplacer si nécessaire.√√√
14*Visserie du châssisS’assurer que toutes les vis et tous les écrous
sont correctement serrés.√√√√√
15*Combinés ressort-
amortisseurContrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.√√√
16*Arbre de directionLubrifier à la graisse à base de savon au lithium.√√√
17*DirectionContrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire.√√√√√
18*Support du moteurContrôler l’état et remplacer si nécessaire.√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U33B71F0.book Page 8 Wednesday, August 10, 2011 9:34 AM

8-9
8
19 Huile moteurChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√ √√√
20Élément du filtre à
huile moteurRemplacer.√√√
21*Pièces mobiles et
câblesLubrifier.√√√√
22*Levier des gazContrôler le fonctionnement.
Contrôler la garde de levier des gaz et la régler si
nécessaire.
Lubrifier le câble et le logement de levier.√√√√√
23*Contacteur de feu
stop sur freins
avant et arrièreContrôler le fonctionnement et corriger si néces-
saire.√√√√√
24*Éclairage et contac-
teursContrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau de phare.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U33B71F0.book Page 9 Wednesday, August 10, 2011 9:34 AM
