YAMAHA YFM350R 2004 Manuale de Empleo (in Spanish)

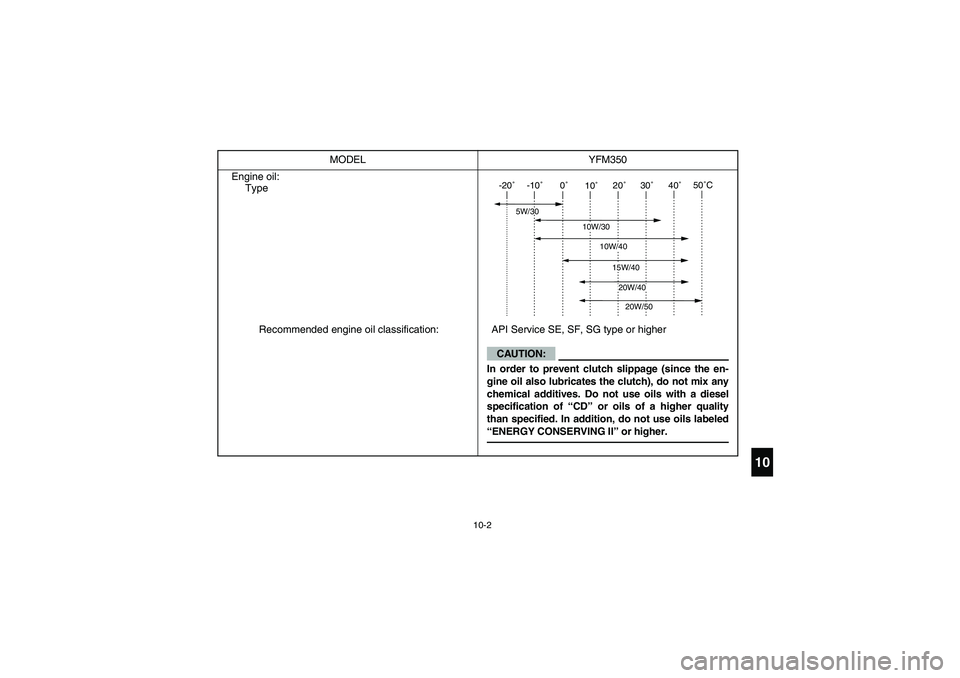

10-2
10
Engine oil:
Type
Recommended engine oil classification: API Service SE, SF, SG type or higherMODEL YFM350
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
CAUTION:
In order to prevent clutch slippage (since the en-
gine oil also lubricates the clutch), do not mix any
chemical additives. Do not use oils with a diesel
specification of “CD” or oils of a higher quality
than specified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.
U5YT60.book Page 2 Friday, December 12, 2003 1:55 PM

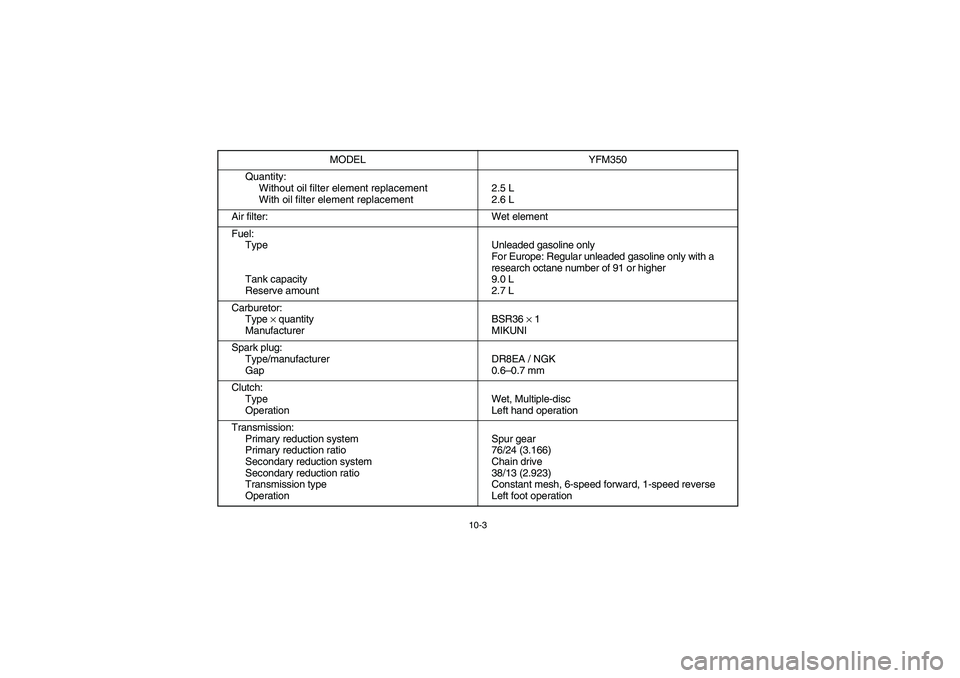

10-3
Quantity:
Without oil filter element replacement
With oil filter element replacement2.5 L
2.6 L
Air filter: Wet element
Fuel:
Type
Tank capacity
Reserve amountUnleaded gasoline only
For Europe: Regular unleaded gasoline only with a
research octane number of 91 or higher
9.0 L
2.7 L
Carburetor:
Type
× quantity
ManufacturerBSR36
× 1
MIKUNI
Spark plug:
Type/manufacturer
GapDR8EA / NGK
0.6–0.7 mm
Clutch:
Type
OperationWet, Multiple-disc
Left hand operation
Transmission:
Primary reduction system
Primary reduction ratio
Secondary reduction system
Secondary reduction ratio
Transmission type
OperationSpur gear
76/24 (3.166)
Chain drive
38/13 (2.923)
Constant mesh, 6-speed forward, 1-speed reverse
Left foot operation MODEL YFM350
U5YT60.book Page 3 Friday, December 12, 2003 1:55 PM

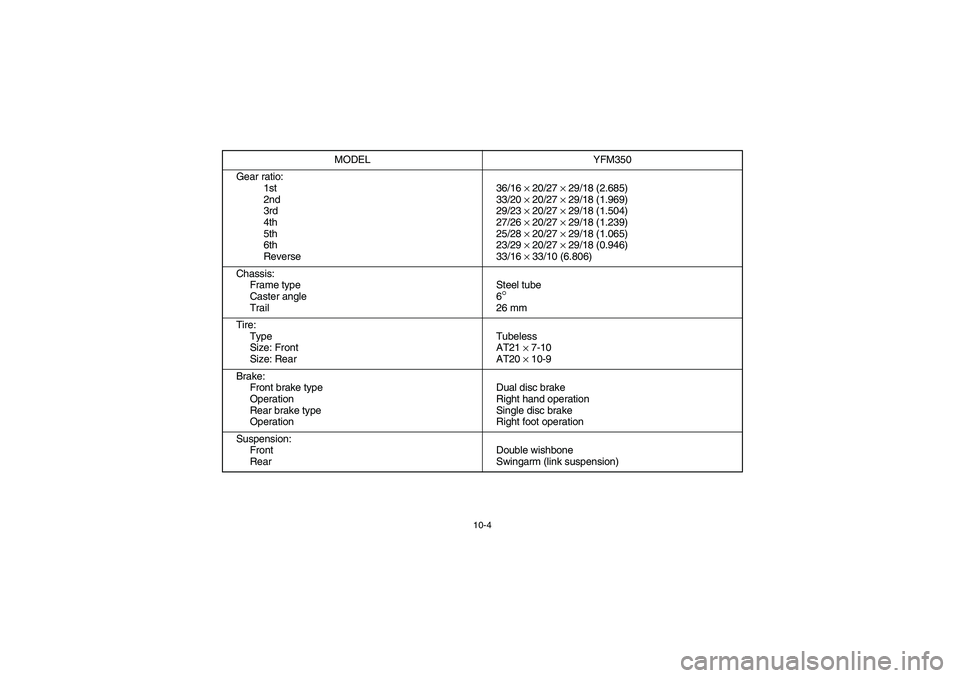

10-4
Gear ratio:
1st
2nd
3rd
4th
5th
6th
Reverse36/16
× 20/27
× 29/18 (2.685)
33/20
× 20/27
× 29/18 (1.969)
29/23
× 20/27
× 29/18 (1.504)
27/26
× 20/27
× 29/18 (1.239)
25/28
× 20/27
× 29/18 (1.065)
23/29
× 20/27
× 29/18 (0.946)
33/16
× 33/10 (6.806)
Chassis:
Frame type
Caster angle
TrailSteel tube
6
°26 mm
Tire:
Type
Size: Front
Size: RearTubeless
AT21
× 7-10
AT20
× 10-9
Brake:
Front brake type
Operation
Rear brake type
OperationDual disc brake
Right hand operation
Single disc brake
Right foot operation
Suspension:
Front
RearDouble wishbone
Swingarm (link suspension) MODEL YFM350
U5YT60.book Page 4 Friday, December 12, 2003 1:55 PM

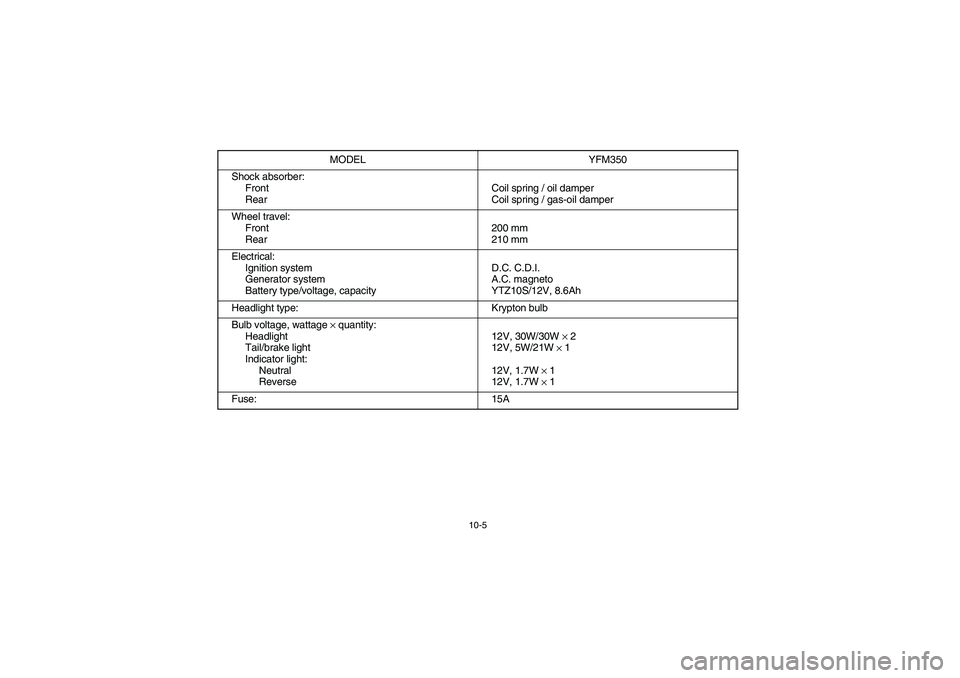

10-5
Shock absorber:
Front
RearCoil spring / oil damper
Coil spring / gas-oil damper
Wheel travel:
Front
Rear200 mm
210 mm
Electrical:
Ignition system
Generator system
Battery type/voltage, capacityD.C. C.D.I.
A.C. magneto
YTZ10S/12V, 8.6Ah
Headlight type: Krypton bulb
Bulb voltage, wattage
× quantity:
Headlight
Tail/brake light
Indicator light:
Neutral
Reverse12V, 30W/30W
× 2
12V, 5W/21W
× 1
12V, 1.7W
× 1
12V, 1.7W
× 1
Fuse: 15AMODEL YFM350
U5YT60.book Page 5 Friday, December 12, 2003 1:55 PM

10-6
U5YT60.book Page 6 Friday, December 12, 2003 1:55 PM

10-7
FBU00428
CARACTÉRISTIQUES TECHNIQUESModèle YFM350
Dimensions:
Longueur hors tout
Largeur hors tout
Hauteur hors tout
Hauteur de la selle
Empattement
Garde au sol
Rayon de braquage minimal1.770 mm
1.095 mm
1.080 mm
820 mm
1.210 mm
115 mm
3.100 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 180 kg
Moteur:
Type
Disposition du cylindre
Cylindrée
Alésage ×
course
Taux de compression
Système de démarrage
Système de graissage4 temps essence, refroidissement par air, simple arbre à cames
en tête (SOHC)
Monocylindre, incliné vers l’avant
349 cm
3
83,0 ×
64,5 mm
9,2 : 1
Démarreur électrique
Carter humide
U5YT60.book Page 7 Friday, December 12, 2003 1:55 PM

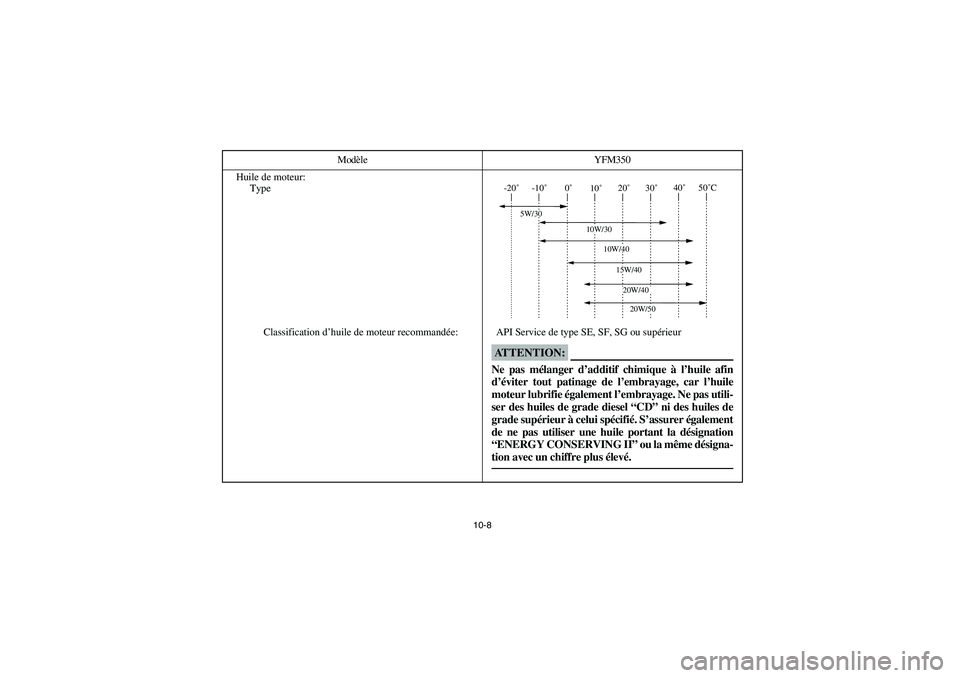

10-8
Huile de moteur:
Type
Classification d’huile de moteur recommandée: API Service de type SE, SF, SG ou supérieur Modèle YFM350
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:Ne pas mélanger d’additif chimique à l’huile afin
d’éviter tout patinage de l’embrayage, car l’huile
moteur lubrifie également l’embrayage. Ne pas utili-
ser des huiles de grade diesel “CD” ni des huiles de
grade supérieur à celui spécifié. S’assurer également
de ne pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même désigna-
tion avec un chiffre plus élevé.
U5YT60.book Page 8 Friday, December 12, 2003 1:55 PM

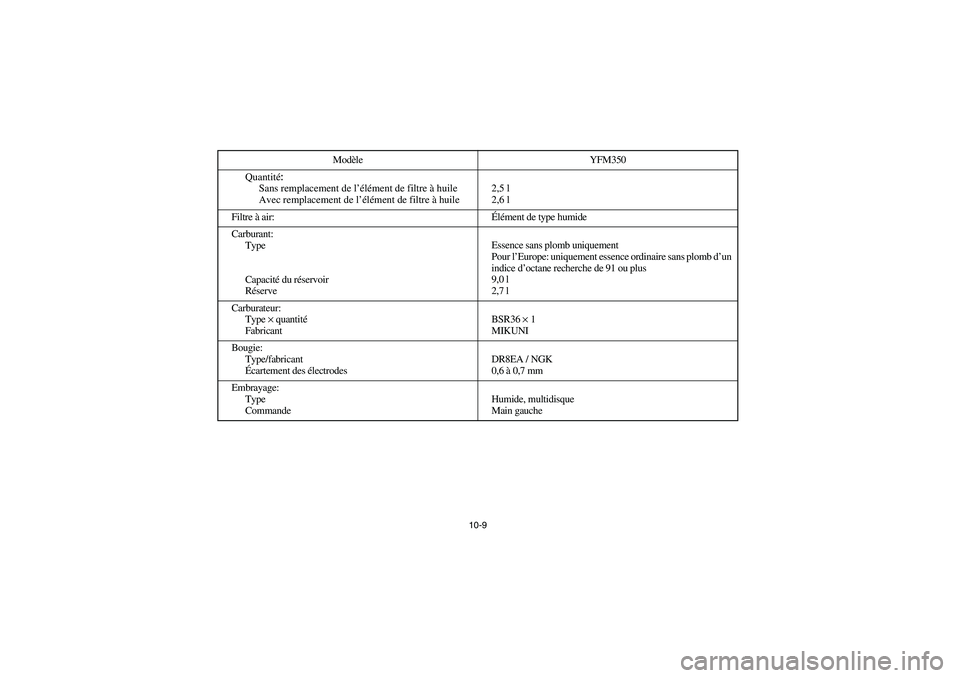

10-9
Quantité:
Sans remplacement de l’élément de filtre à huile
Avec remplacement de l’élément de filtre à huile2,5 l
2,6 l
Filtre à air:Élément de type humide
Carburant:
Type
Capacité du réservoir
RéserveEssence sans plomb uniquement
Pour l’Europe: uniquement essence ordinaire sans plomb d’un
indice d’octane recherche de 91 ou plus
9,0 l
2,7 l
Carburateur:
Type × quantité
FabricantBSR36 × 1
MIKUNI
Bougie:
Type/fabricant
Écartement des électrodesDR8EA / NGK
0,6 à 0,7 mm
Embrayage:
Type
CommandeHumide, multidisque
Main gauche Modèle YFM350
U5YT60.book Page 9 Friday, December 12, 2003 1:55 PM

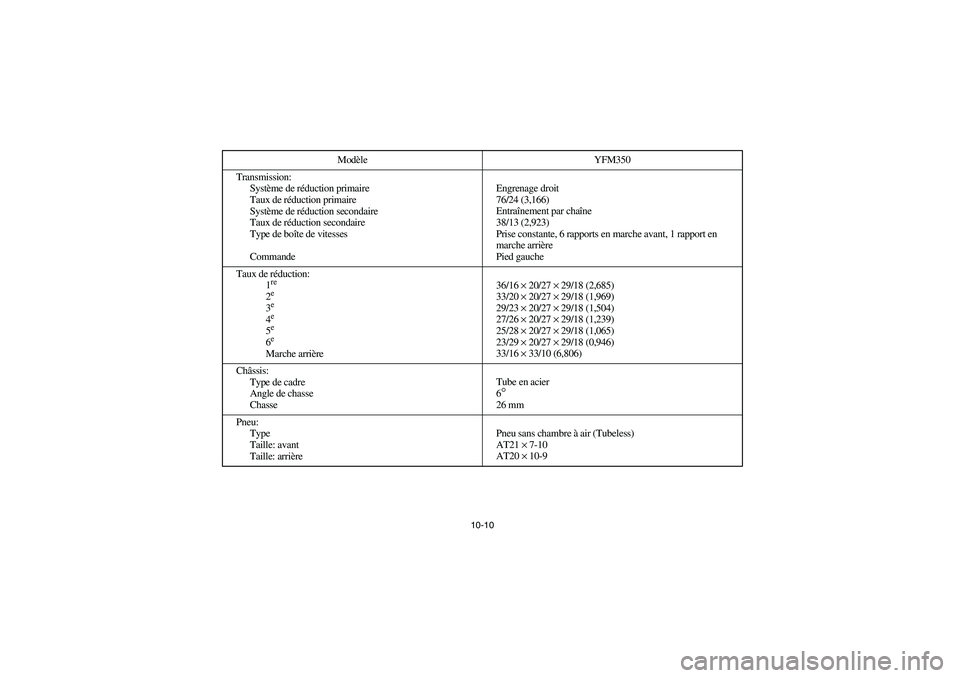

10-10
Transmission:
Système de réduction primaire
Taux de réduction primaire
Système de réduction secondaire
Taux de réduction secondaire
Type de boîte de vitesses
CommandeEngrenage droit
76/24 (3,166)
Entraînement par chaîne
38/13 (2,923)
Prise constante, 6 rapports en marche avant, 1 rapport en
marche arrière
Pied gauche
Taux de réduction:
1
re 2e 3e 4e 5e 6e Marche arrière36/16 × 20/27 × 29/18 (2,685)
33/20 × 20/27 × 29/18 (1,969)
29/23 × 20/27 × 29/18 (1,504)
27/26 × 20/27 × 29/18 (1,239)
25/28 × 20/27 × 29/18 (1,065)
23/29 × 20/27 × 29/18 (0,946)
33/16 × 33/10 (6,806)
Châssis:
Type de cadre
Angle de chasse
ChasseTube en acier
6
°26 mm
Pneu:
Type
Taille: avant
Taille: arrièrePneu sans chambre à air (Tubeless)
AT21 × 7-10
AT20 × 10-9 Modèle YFM350
U5YT60.book Page 10 Friday, December 12, 2003 1:55 PM

10-11
Freins:
Type du frein avant
Commande
Type du frein arrière
CommandeDouble disque
Main droite
Monodisque
Pied droit
Suspension:
Avant
ArrièreDouble levier triangulaire
Bras oscillant (suspension à liaison)
Amortisseurs:
Avant
ArrièreRessort hélicoïdal, amortisseur hydraulique
Ressort hélicoïdal, amortisseur hydro-pneumatique
Débattement de roue:
Avant
Arrière200 mm
210 mm
Partie électrique:
Système d’allumage
Générateur
Type de batterie/voltage et capacitéD.C. C.D.I.
Alternateur avec rotor à aimantation permanente
YTZ10S/12 V, 8,6 Ah
Type de phare: Ampoule au krypton
Voltage et wattage d’ampoule × quantité:
Phare
Feu arrière/stop
Témoin:
Point mort
Marche arrière12 V, 30 W/30 W × 2
12 V, 5 W/21 W × 1
12 V, 1,7 W × 1
12 V, 1,7 W × 1
Fusible: 15 AModèle YFM350
