8-82
U5YT60.book Page 82 Friday, December 12, 2003 1:55 PM

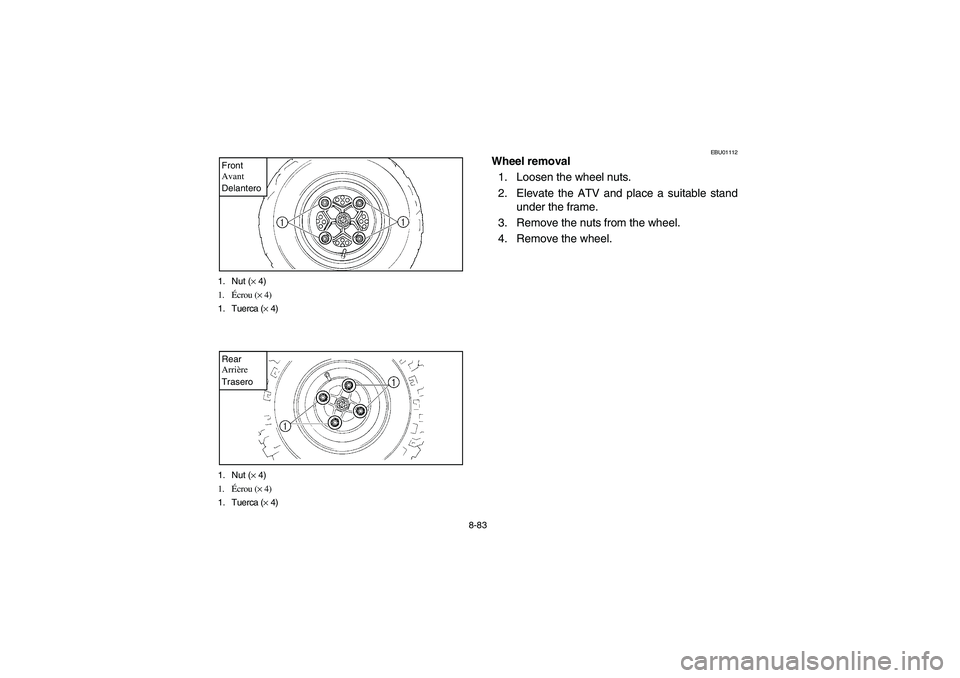

8-83 1. Nut (× 4)
1.Écrou (× 4)
1. Tuerca (× 4)
Front
Avant
Delantero1. Nut (× 4)
1.Écrou (× 4)
1. Tuerca (× 4)Rear
Arrière
Trasero
EBU01112
Wheel removal
1. Loosen the wheel nuts.
2. Elevate the ATV and place a suitable stand
under the frame.
3. Remove the nuts from the wheel.
4. Remove the wheel.
U5YT60.book Page 83 Friday, December 12, 2003 1:55 PM

8-84
FBU01112

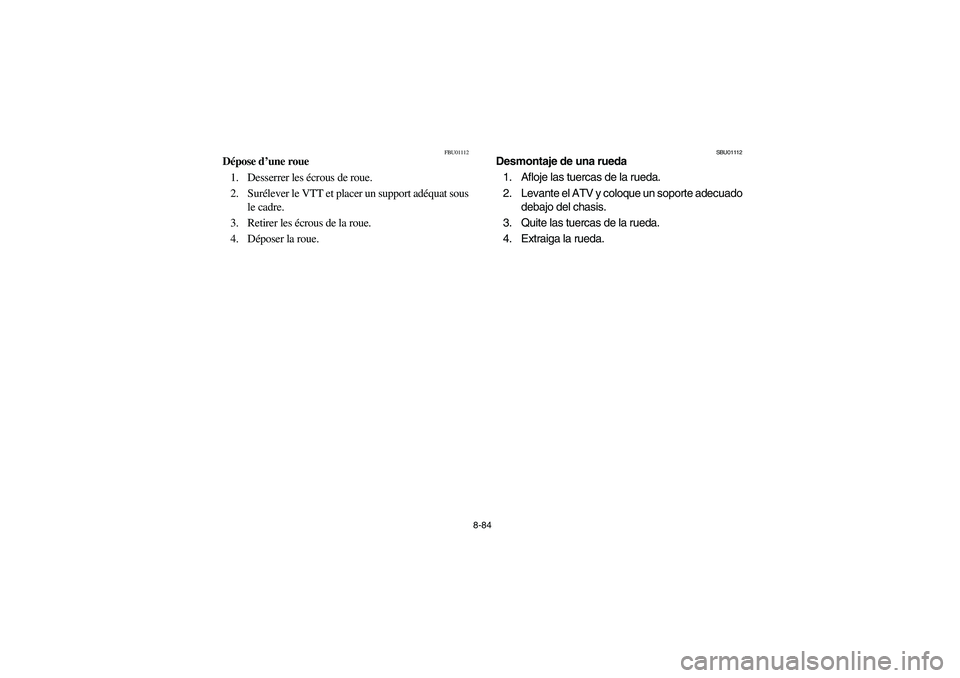

Dépose d’une roue
1. Desserrer les écrous de roue.
2. Surélever le VTT et placer un support adéquat sous
le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
SBU01112
Desmontaje de una rueda
1. Afloje las tuercas de la rueda.
2. Levante el ATV y coloque un soporte adecuado
debajo del chasis.
3. Quite las tuercas de la rueda.
4. Extraiga la rueda.
U5YT60.book Page 84 Friday, December 12, 2003 1:55 PM

8-85
EBU08710

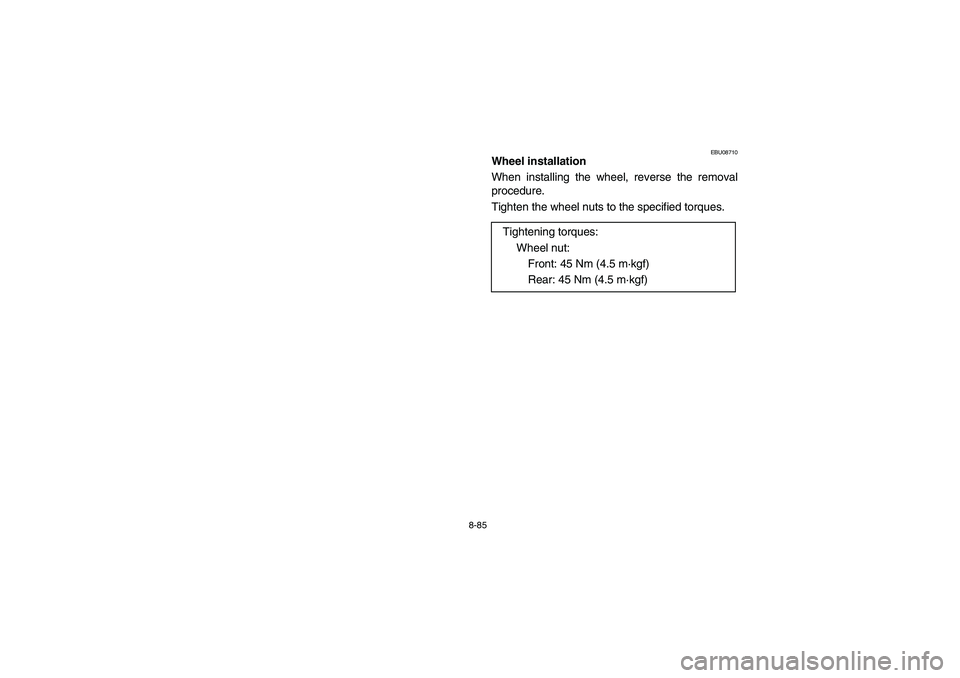

Wheel installation
When installing the wheel, reverse the removal
procedure.
Tighten the wheel nuts to the specified torques.
Tightening torques:
Wheel nut:
Front: 45 Nm (4.5 m·kgf)
Rear: 45 Nm (4.5 m·kgf)
U5YT60.book Page 85 Friday, December 12, 2003 1:55 PM

8-86
FBU08710

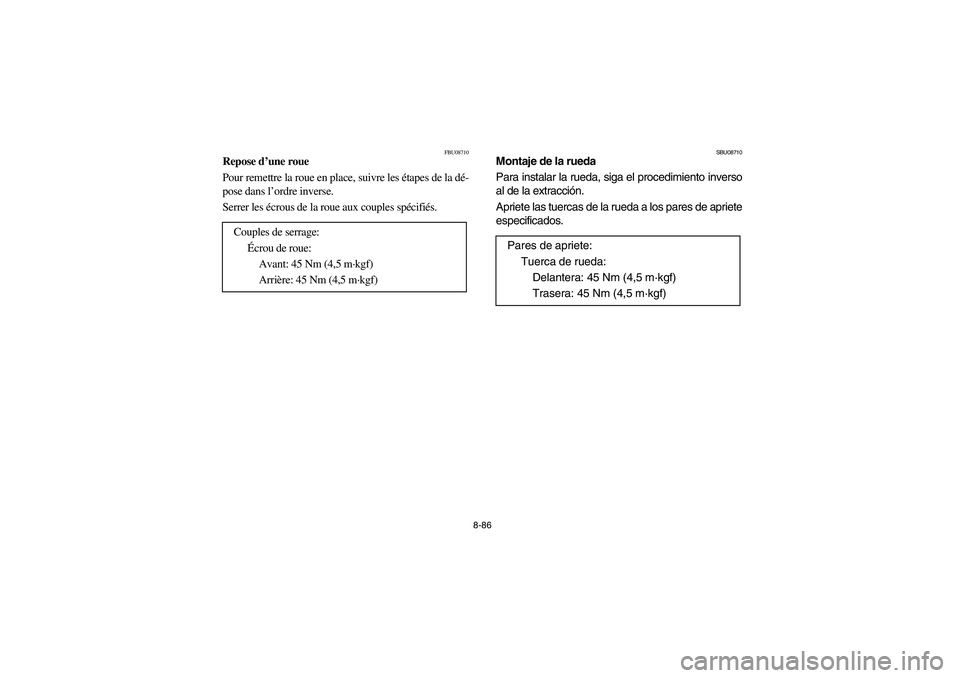

Repose d’une roue
Pour remettre la roue en place, suivre les étapes de la dé-
pose dans l’ordre inverse.
Serrer les écrous de la roue aux couples spécifiés.
Couples de serrage:
Écrou de roue:
Avant: 45 Nm (4,5 m·kgf)
Arrière: 45 Nm (4,5 m·kgf)
SBU08710
Montaje de la rueda
Para instalar la rueda, siga el procedimiento inverso
al de la extracción.
Apriete las tuercas de la rueda a los pares de apriete
especificados.
Pares de apriete:
Tuerca de rueda:
Delantera: 45 Nm (4,5 m·kgf)
Trasera: 45 Nm (4,5 m·kgf)
U5YT60.book Page 86 Friday, December 12, 2003 1:55 PM

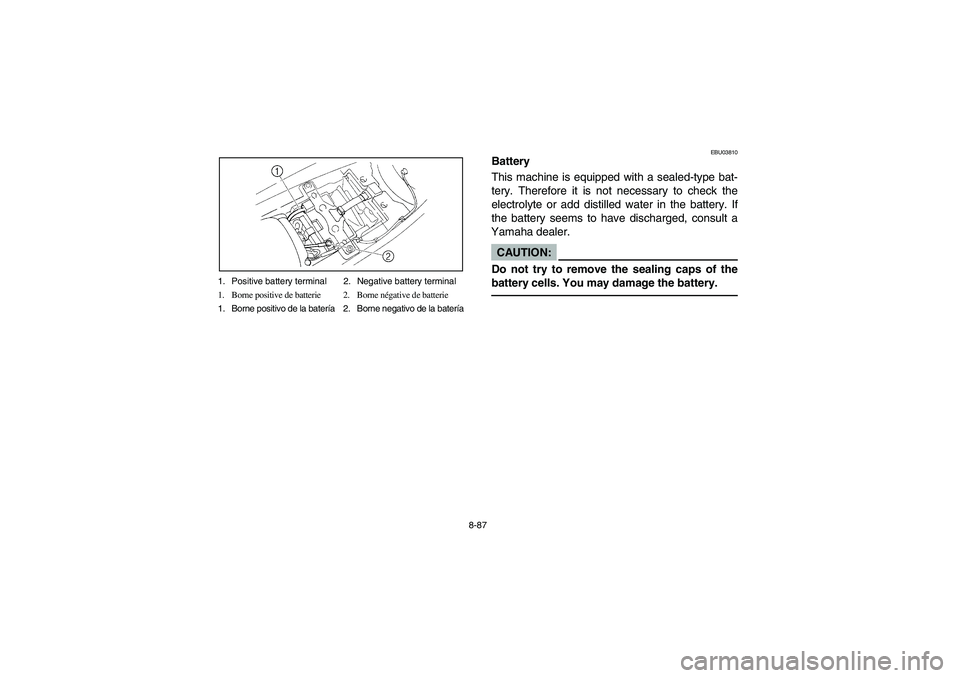

8-87 1. Positive battery terminal 2. Negative battery terminal
1. Borne positive de batterie 2. Borne négative de batterie
1. Borne positivo de la batería 2. Borne negativo de la batería
EBU03810
Battery
This machine is equipped with a sealed-type bat-
tery. Therefore it is not necessary to check the
electrolyte or add distilled water in the battery. If
the battery seems to have discharged, consult a
Yamaha dealer.CAUTION:_ Do not try to remove the sealing caps of the
battery cells. You may damage the battery. _
U5YT60.book Page 87 Friday, December 12, 2003 1:55 PM

8-88
FBU03810

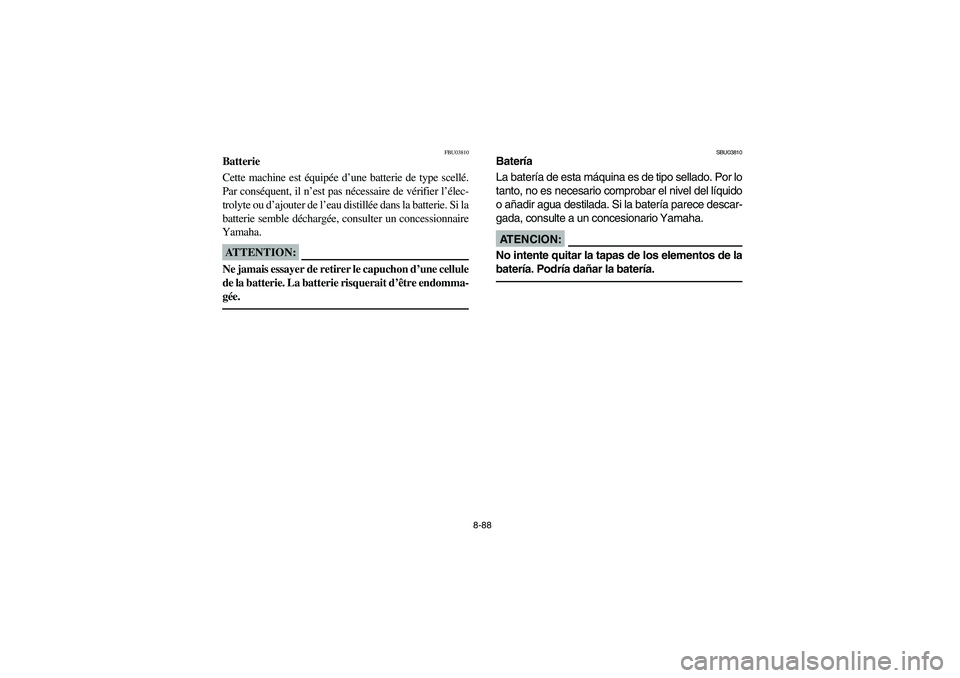

Batterie
Cette machine est équipée d’une batterie de type scellé.
Par conséquent, il n’est pas nécessaire de vérifier l’élec-
trolyte ou d’ajouter de l’eau distillée dans la batterie. Si la
batterie semble déchargée, consulter un concessionnaire
Yamaha.ATTENTION:_ Ne jamais essayer de retirer le capuchon d’une cellule
de la batterie. La batterie risquerait d’être endomma-
gée. _
SBU03810
Batería
La batería de esta máquina es de tipo sellado. Por lo
tanto, no es necesario comprobar el nivel del líquido
o añadir agua destilada. Si la batería parece descar-
gada, consulte a un concesionario Yamaha.AT E N C I O N :_ No intente quitar la tapas de los elementos de la
batería. Podría dañar la batería. _
U5YT60.book Page 88 Friday, December 12, 2003 1:55 PM

8-89

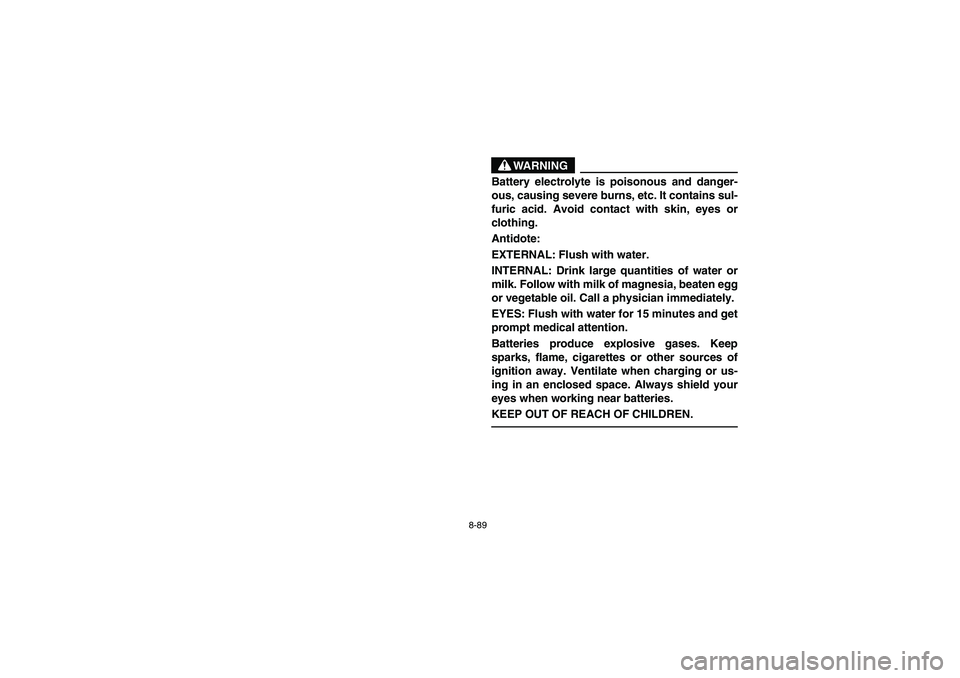

WARNING
_ Battery electrolyte is poisonous and danger-
ous, causing severe burns, etc. It contains sul-
furic acid. Avoid contact with skin, eyes or
clothing.
Antidote:
EXTERNAL: Flush with water.
INTERNAL: Drink large quantities of water or
milk. Follow with milk of magnesia, beaten egg
or vegetable oil. Call a physician immediately.
EYES: Flush with water for 15 minutes and get
prompt medical attention.
Batteries produce explosive gases. Keep
sparks, flame, cigarettes or other sources of
ignition away. Ventilate when charging or us-
ing in an enclosed space. Always shield your
eyes when working near batteries.
KEEP OUT OF REACH OF CHILDREN. _
U5YT60.book Page 89 Friday, December 12, 2003 1:55 PM

8-90

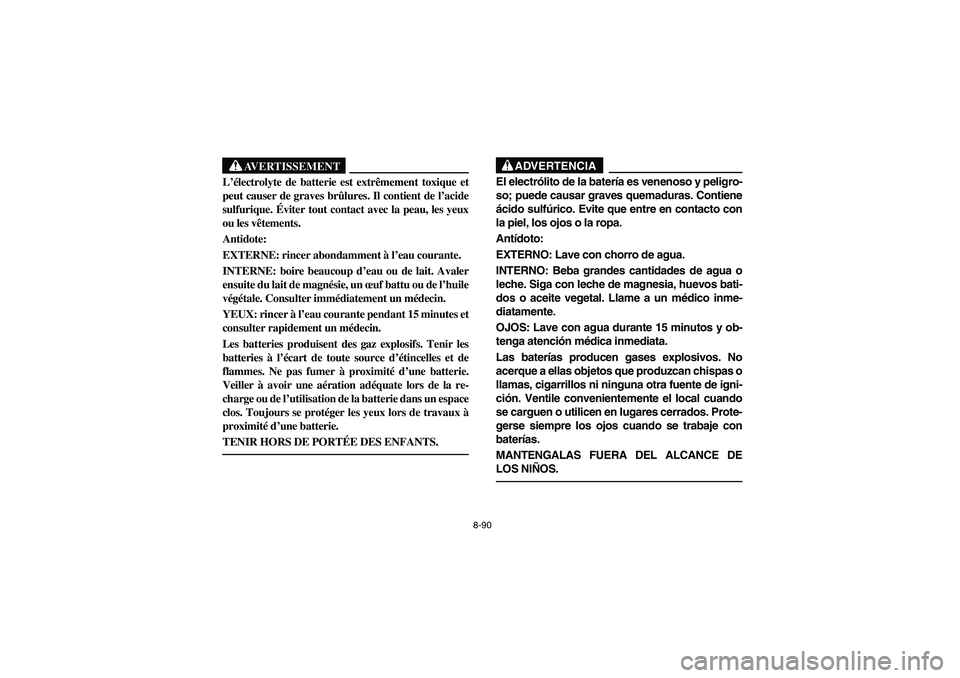

AVERTISSEMENT
_ L’électrolyte de batterie est extrêmement toxique et
peut causer de graves brûlures. Il contient de l’acide
sulfurique. Éviter tout contact avec la peau, les yeux
ou les vêtements.
Antidote:
EXTERNE: rincer abondamment à l’eau courante.
INTERNE: boire beaucoup d’eau ou de lait. Avaler
ensuite du lait de magnésie, un œuf battu ou de l’huile
végétale. Consulter immédiatement un médecin.
YEUX: rincer à l’eau courante pendant 15 minutes et
consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Tenir les
batteries à l’écart de toute source d’étincelles et de
flammes. Ne pas fumer à proximité d’une batterie.
Veiller à avoir une aération adéquate lors de la re-
charge ou de l’utilisation de la batterie dans un espace
clos. Toujours se protéger les yeux lors de travaux à
proximité d’une batterie.
TENIR HORS DE PORTÉE DES ENFANTS. _
ADVERTENCIA
_ El electrólito de la batería es venenoso y peligro-
so; puede causar graves quemaduras. Contiene
ácido sulfúrico. Evite que entre en contacto con
la piel, los ojos o la ropa.
Antídoto:
EXTERNO: Lave con chorro de agua.
INTERNO: Beba grandes cantidades de agua o
leche. Siga con leche de magnesia, huevos bati-
dos o aceite vegetal. Llame a un médico inme-
diatamente.
OJOS: Lave con agua durante 15 minutos y ob-
tenga atención médica inmediata.
Las baterías producen gases explosivos. No
acerque a ellas objetos que produzcan chispas o
llamas, cigarrillos ni ninguna otra fuente de igni-
ción. Ventile convenientemente el local cuando
se carguen o utilicen en lugares cerrados. Prote-
gerse siempre los ojos cuando se trabaje con
baterías.
MANTENGALAS FUERA DEL ALCANCE DE
LOS NIÑOS. _
U5YT60.book Page 90 Friday, December 12, 2003 1:55 PM

8-91
EBU03850

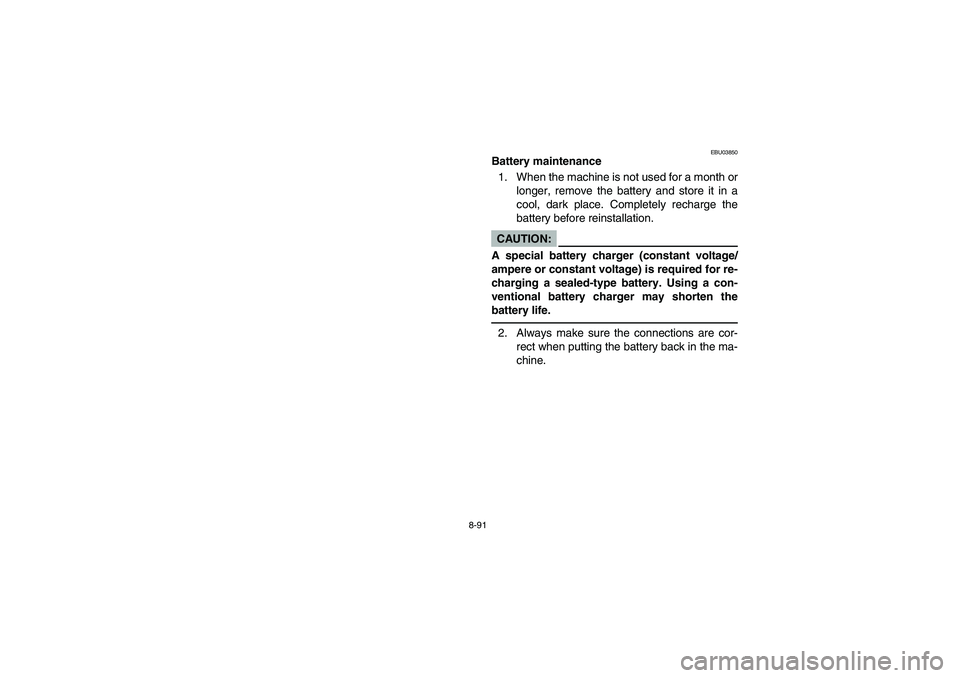

Battery maintenance
1. When the machine is not used for a month or
longer, remove the battery and store it in a
cool, dark place. Completely recharge the
battery before reinstallation.CAUTION:_ A special battery charger (constant voltage/
ampere or constant voltage) is required for re-
charging a sealed-type battery. Using a con-
ventional battery charger may shorten the
battery life. _2. Always make sure the connections are cor-
rect when putting the battery back in the ma-
chine.
