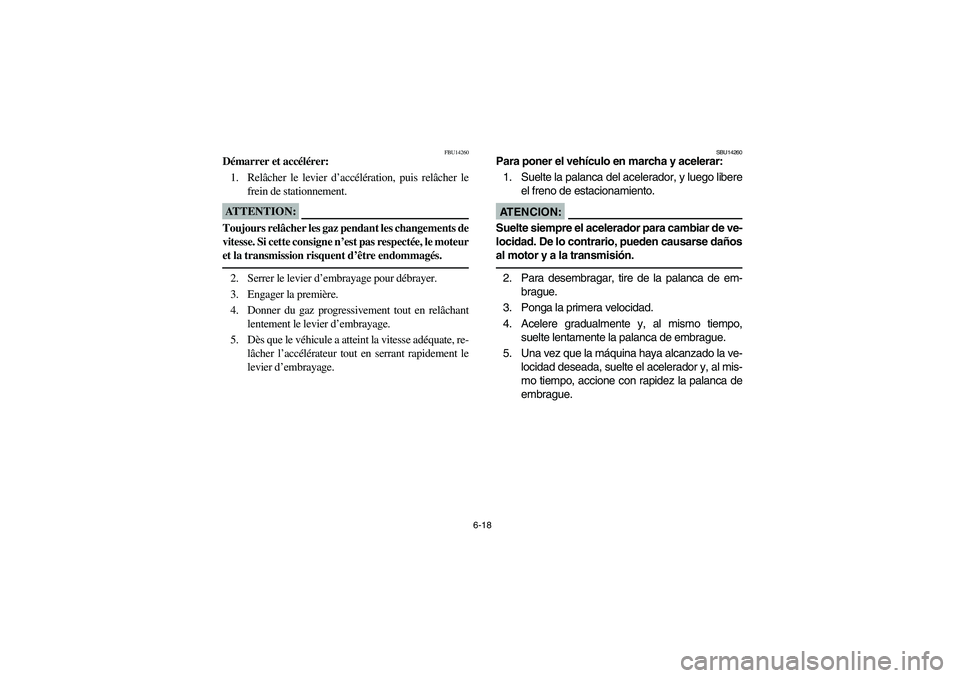

6-18
FBU14260
Démarrer et accélérer:
1. Relâcher le levier d’accélération, puis relâcher le
frein de stationnement.ATTENTION:_ Toujours relâcher les gaz pendant les changements de
vitesse. Si cette consigne n’est pas respectée, le moteur
et la transmission risquent d’être endommagés. _2. Serrer le levier d’embrayage pour débrayer.
3. Engager la première.
4. Donner du gaz progressivement tout en relâchant
lentement le levier d’embrayage.
5. Dès que le véhicule a atteint la vitesse adéquate, re-
lâcher l’accélérateur tout en serrant rapidement le
levier d’embrayage.
SBU14260
Para poner el vehículo en marcha y acelerar:
1. Suelte la palanca del acelerador, y luego libere
el freno de estacionamiento.AT E N C I O N :_ Suelte siempre el acelerador para cambiar de ve-
locidad. De lo contrario, pueden causarse daños
al motor y a la transmisión. _2. Para desembragar, tire de la palanca de em-
brague.
3. Ponga la primera velocidad.
4. Acelere gradualmente y, al mismo tiempo,
suelte lentamente la palanca de embrague.
5. Una vez que la máquina haya alcanzado la ve-
locidad deseada, suelte el acelerador y, al mis-
mo tiempo, accione con rapidez la palanca de
embrague.
U5YT61.book Page 18 Wednesday, April 7, 2004 3:59 PM

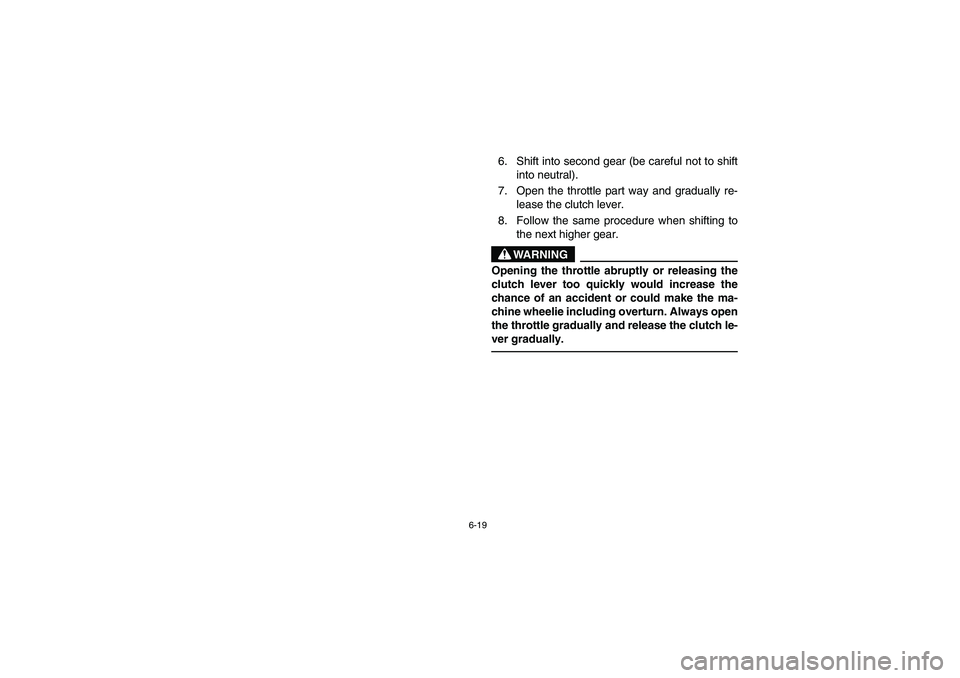

6-19
6. Shift into second gear (be careful not to shift
into neutral).
7. Open the throttle part way and gradually re-
lease the clutch lever.
8. Follow the same procedure when shifting to
the next higher gear.
WARNING
_ Opening the throttle abruptly or releasing the
clutch lever too quickly would increase the
chance of an accident or could make the ma-
chine wheelie including overturn. Always open
the throttle gradually and release the clutch le-
ver gradually. _
U5YT61.book Page 19 Wednesday, April 7, 2004 3:59 PM

6-20
6. Engager la deuxième vitesse (bien veiller à ne pas
sélectionner le point mort).
7. Donner un peu de gaz et relâcher progressivement
le levier d’embrayage.
8. Procéder de la même façon pour engager la vitesse
suivante.
AVERTISSEMENT
_ Ne pas accélérer brusquement ou relâcher trop rapi-
dement le levier d’embrayage, car le véhicule risque-
rait de se cabrer et cela augmenterait les risques d’ac-
cident, y compris de renversement. Accélérer
progressivement tout en relâchant lentement le levier
d’embrayage. _
6. Cambie a segunda velocidad. (Tenga cuidado
de no pasar a punto muerto.)
7. Accione el acelerador parcialmente y suelte
gradualmente la palanca de embrague.
8. Siga el mismo procedimiento para cambiar a la
velocidad inmediata superior.
ADVERTENCIA
_ Acelerar con brusquedad o soltar la palanca de
embrague con demasiada rapidez entraña ries-
go de accidente y puede hacer que la máquina
derrape y vuelque. Accione siempre gradual-
mente el acelerador y suelte el embrague poco a
poco. _
U5YT61.book Page 20 Wednesday, April 7, 2004 3:59 PM

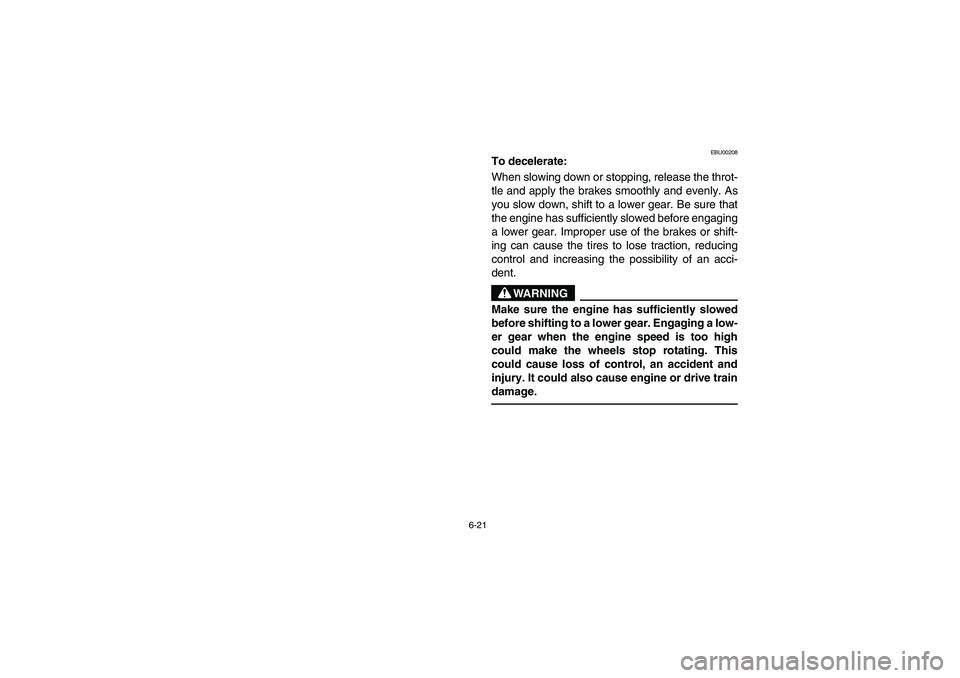

6-21
EBU00208
To decelerate:
When slowing down or stopping, release the throt-
tle and apply the brakes smoothly and evenly. As
you slow down, shift to a lower gear. Be sure that
the engine has sufficiently slowed before engaging
a lower gear. Improper use of the brakes or shift-
ing can cause the tires to lose traction, reducing
control and increasing the possibility of an acci-
dent.
WARNING
Make sure the engine has sufficiently slowed
before shifting to a lower gear. Engaging a low-
er gear when the engine speed is too high
could make the wheels stop rotating. This
could cause loss of control, an accident and
injury. It could also cause engine or drive train
damage.
U5YT61.book Page 21 Wednesday, April 7, 2004 3:59 PM

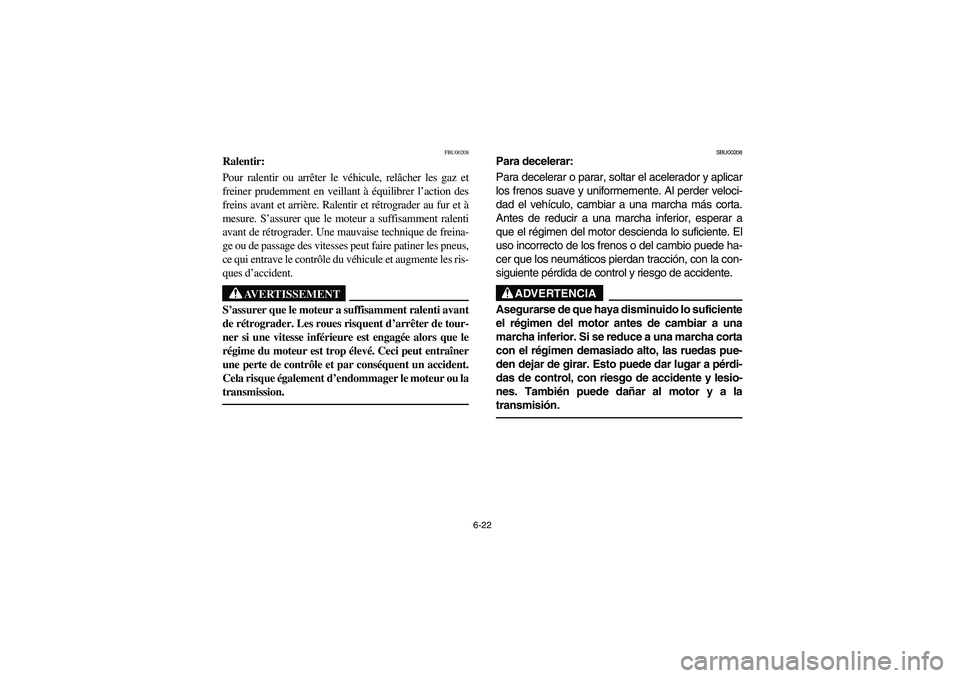

6-22
FBU00208
Ralentir:
Pour ralentir ou arrêter le véhicule, relâcher les gaz et
freiner prudemment en veillant à équilibrer l’action des
freins avant et arrière. Ralentir et rétrograder au fur et à
mesure. S’assurer que le moteur a suffisamment ralenti
avant de rétrograder. Une mauvaise technique de freina-
ge ou de passage des vitesses peut faire patiner les pneus,
ce qui entrave le contrôle du véhicule et augmente les ris-
ques d’accident.
AVERTISSEMENT
_ S’assurer que le moteur a suffisamment ralenti avant
de rétrograder. Les roues risquent d’arrêter de tour-
ner si une vitesse inférieure est engagée alors que le
régime du moteur est trop élevé. Ceci peut entraîner
une perte de contrôle et par conséquent un accident.
Cela risque également d’endommager le moteur ou la
transmission. _
SBU00208
Para decelerar:
Para decelerar o parar, soltar el acelerador y aplicar
los frenos suave y uniformemente. Al perder veloci-
dad el vehículo, cambiar a una marcha más corta.
Antes de reducir a una marcha inferior, esperar a
que el régimen del motor descienda lo suficiente. El
uso incorrecto de los frenos o del cambio puede ha-
cer que los neumáticos pierdan tracción, con la con-
siguiente pérdida de control y riesgo de accidente.
ADVERTENCIA
Asegurarse de que haya disminuido lo suficiente
el régimen del motor antes de cambiar a una
marcha inferior. Si se reduce a una marcha corta
con el régimen demasiado alto, las ruedas pue-
den dejar de girar. Esto puede dar lugar a pérdi-
das de control, con riesgo de accidente y lesio-
nes. También puede dañar al motor y a la
transmisión.
U5YT61.book Page 22 Wednesday, April 7, 2004 3:59 PM

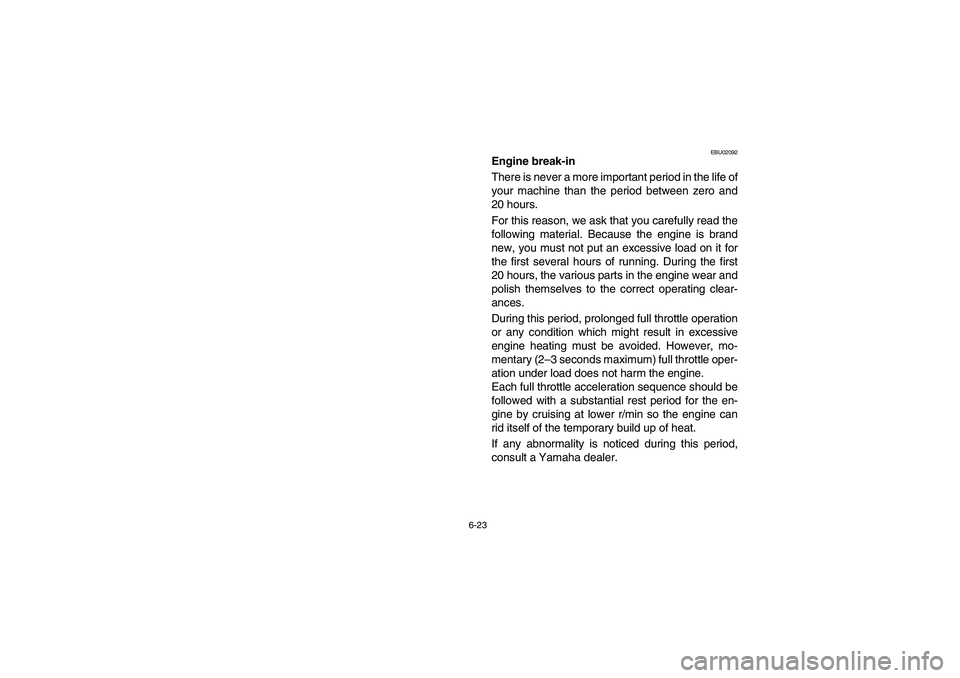

6-23
EBU02092
Engine break-in
There is never a more important period in the life of
your machine than the period between zero and
20 hours.
For this reason, we ask that you carefully read the
following material. Because the engine is brand
new, you must not put an excessive load on it for
the first several hours of running. During the first
20 hours, the various parts in the engine wear and
polish themselves to the correct operating clear-
ances.
During this period, prolonged full throttle operation
or any condition which might result in excessive
engine heating must be avoided. However, mo-
mentary (2–3 seconds maximum) full throttle oper-
ation under load does not harm the engine.
Each full throttle acceleration sequence should be
followed with a substantial rest period for the en-
gine by cruising at lower r/min so the engine can
rid itself of the temporary build up of heat.
If any abnormality is noticed during this period,
consult a Yamaha dealer.
U5YT61.book Page 23 Wednesday, April 7, 2004 3:59 PM

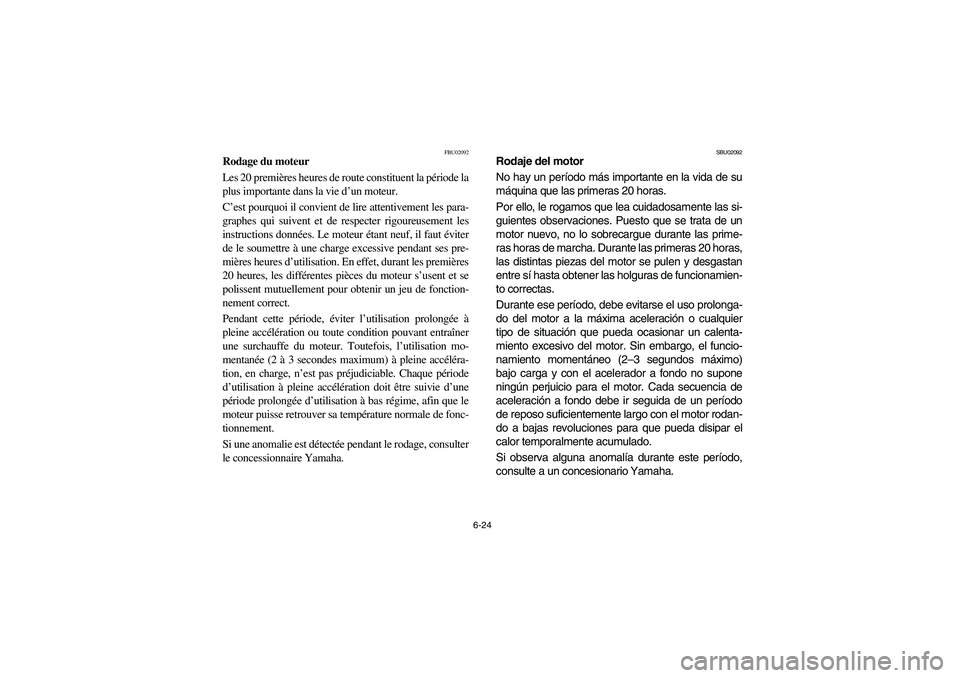

6-24
FBU02092
Rodage du moteur
Les 20 premières heures de route constituent la période la
plus importante dans la vie d’un moteur.
C’est pourquoi il convient de lire attentivement les para-
graphes qui suivent et de respecter rigoureusement les
instructions données. Le moteur étant neuf, il faut éviter
de le soumettre à une charge excessive pendant ses pre-
mières heures d’utilisation. En effet, durant les premières
20 heures, les différentes pièces du moteur s’usent et se
polissent mutuellement pour obtenir un jeu de fonction-
nement correct.
Pendant cette période, éviter l’utilisation prolongée à
pleine accélération ou toute condition pouvant entraîner
une surchauffe du moteur. Toutefois, l’utilisation mo-
mentanée (2 à 3 secondes maximum) à pleine accéléra-
tion, en charge, n’est pas préjudiciable. Chaque période
d’utilisation à pleine accélération doit être suivie d’une
période prolongée d’utilisation à bas régime, afin que le
moteur puisse retrouver sa température normale de fonc-
tionnement.
Si une anomalie est détectée pendant le rodage, consulter
le concessionnaire Yamaha.
SBU02092
Rodaje del motor
No hay un período más importante en la vida de su
máquina que las primeras 20 horas.
Por ello, le rogamos que lea cuidadosamente las si-
guientes observaciones. Puesto que se trata de un
motor nuevo, no lo sobrecargue durante las prime-
ras horas de marcha. Durante las primeras 20 horas,
las distintas piezas del motor se pulen y desgastan
entre sí hasta obtener las holguras de funcionamien-
to correctas.
Durante ese período, debe evitarse el uso prolonga-
do del motor a la máxima aceleración o cualquier
tipo de situación que pueda ocasionar un calenta-
miento excesivo del motor. Sin embargo, el funcio-
namiento momentáneo (2–3 segundos máximo)
bajo carga y con el acelerador a fondo no supone
ningún perjuicio para el motor. Cada secuencia de
aceleración a fondo debe ir seguida de un período
de reposo suficientemente largo con el motor rodan-
do a bajas revoluciones para que pueda disipar el
calor temporalmente acumulado.
Si observa alguna anomalía durante este período,
consulte a un concesionario Yamaha.
U5YT61.book Page 24 Wednesday, April 7, 2004 3:59 PM

6-25
0–10 hours:
Avoid continuous operation above half throttle. Al-
low a cooling off period of five to ten minutes after
every hour of operation. Vary the speed of the ma-
chine from time to time. Do not operate it at one
set throttle position.
10–20 hours:
Avoid prolonged operation above 3/4 throttle. Rev
the machine freely through the gears but do not
use full throttle at any time.
After break-in:
Avoid prolonged full throttle operation. Vary
speeds occasionally.
U5YT61.book Page 25 Wednesday, April 7, 2004 3:59 PM

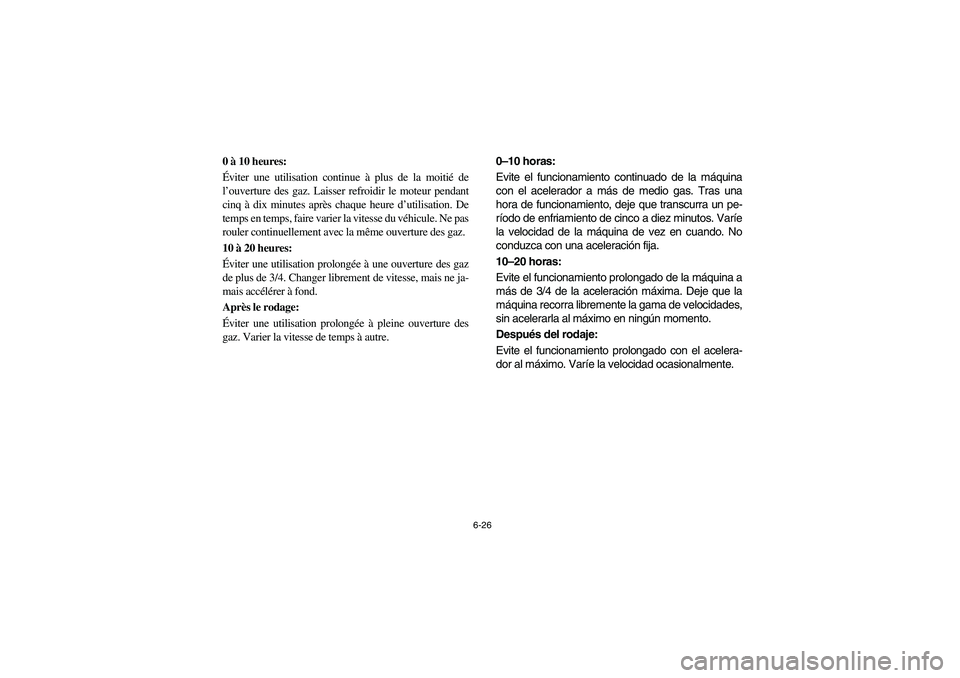

6-26
0 à 10 heures:
Éviter une utilisation continue à plus de la moitié de
l’ouverture des gaz. Laisser refroidir le moteur pendant
cinq à dix minutes après chaque heure d’utilisation. De
temps en temps, faire varier la vitesse du véhicule. Ne pas
rouler continuellement avec la même ouverture des gaz.
10 à 20 heures:
Éviter une utilisation prolongée à une ouverture des gaz
de plus de 3/4. Changer librement de vitesse, mais ne ja-
mais accélérer à fond.
Après le rodage:
Éviter une utilisation prolongée à pleine ouverture des
gaz. Varier la vitesse de temps à autre. 0–10 horas:
Evite el funcionamiento continuado de la máquina
con el acelerador a más de medio gas. Tras una
hora de funcionamiento, deje que transcurra un pe-
ríodo de enfriamiento de cinco a diez minutos. Varíe
la velocidad de la máquina de vez en cuando. No
conduzca con una aceleración fija.
10–20 horas:
Evite el funcionamiento prolongado de la máquina a
más de 3/4 de la aceleración máxima. Deje que la
máquina recorra libremente la gama de velocidades,
sin acelerarla al máximo en ningún momento.
Después del rodaje:
Evite el funcionamiento prolongado con el acelera-
dor al máximo. Varíe la velocidad ocasionalmente. U5YT61.book Page 26 Wednesday, April 7, 2004 3:59 PM

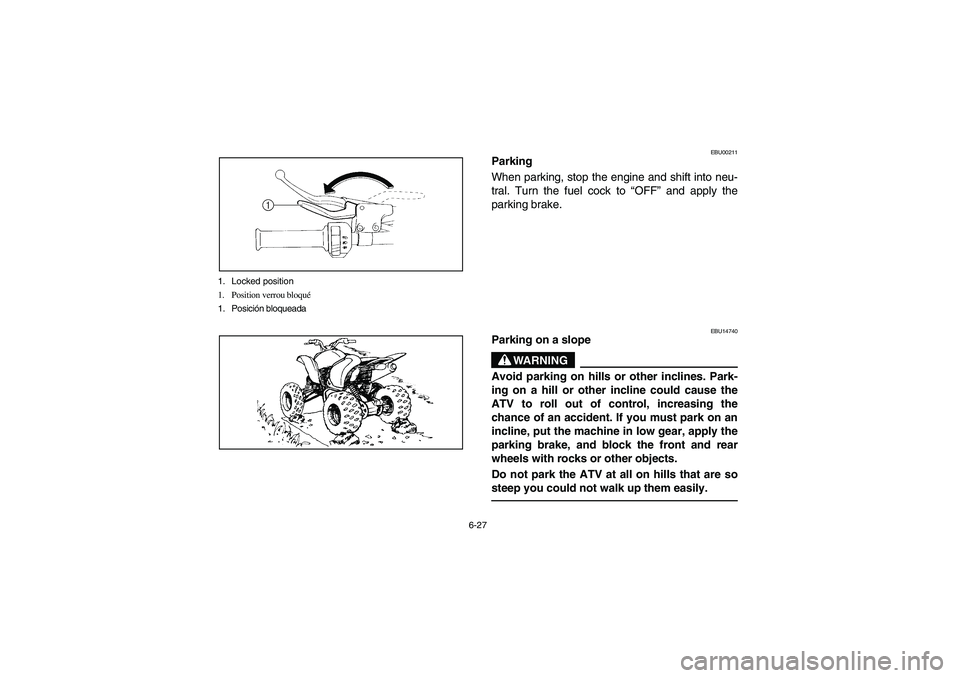

6-27 1. Locked position
1. Position verrou bloqué
1. Posición bloqueada
EBU00211
Parking
When parking, stop the engine and shift into neu-
tral. Turn the fuel cock to “OFF” and apply the
parking brake.
EBU14740
Parking on a slope
WARNING
_ Avoid parking on hills or other inclines. Park-
ing on a hill or other incline could cause the
ATV to roll out of control, increasing the
chance of an accident. If you must park on an
incline, put the machine in low gear, apply the
parking brake, and block the front and rear
wheels with rocks or other objects.
Do not park the ATV at all on hills that are so
steep you could not walk up them easily. _
