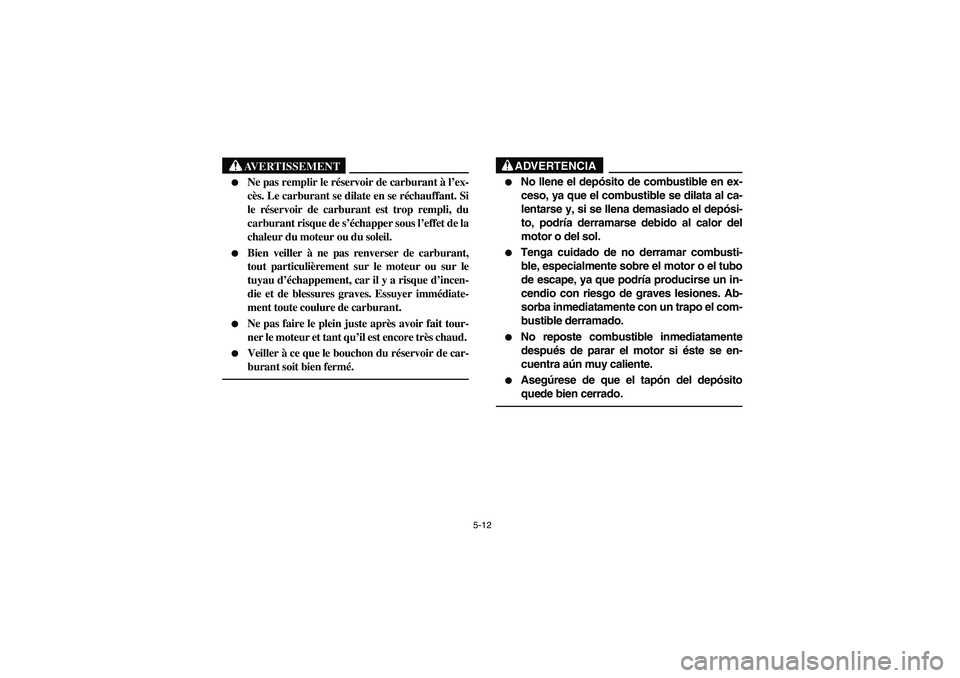

5-12
AVERTISSEMENT
_

Ne pas remplir le réservoir de carburant à l’ex-
cès. Le carburant se dilate en se réchauffant. Si
le réservoir de carburant est trop rempli, du
carburant risque de s’échapper sous l’effet de la
chaleur du moteur ou du soleil.


Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tuyau d’échappement, car il y a risque d’incen-
die et de blessures graves. Essuyer immédiate-
ment toute coulure de carburant.


Ne pas faire le plein juste après avoir fait tour-
ner le moteur et tant qu’il est encore très chaud.


Veiller à ce que le bouchon du réservoir de car-
burant soit bien fermé.
_
ADVERTENCIA
_

No llene el depósito de combustible en ex-
ceso, ya que el combustible se dilata al ca-
lentarse y, si se llena demasiado el depósi-
to, podría derramarse debido al calor del
motor o del sol.


Tenga cuidado de no derramar combusti-
ble, especialmente sobre el motor o el tubo
de escape, ya que podría producirse un in-
cendio con riesgo de graves lesiones. Ab-
sorba inmediatamente con un trapo el com-
bustible derramado.


No reposte combustible inmediatamente
después de parar el motor si éste se en-
cuentra aún muy caliente.


Asegúrese de que el tapón del depósito
quede bien cerrado.
_
U5YT61.book Page 12 Wednesday, April 7, 2004 3:59 PM

5-13
EBU10842
Engine oil
Make sure the engine oil is at the specified level.
Add oil as necessary. (See pages 8-17–8-27.)CAUTION:_

In order to prevent clutch slippage (since
the engine oil also lubricates the clutch),
do not mix any chemical additives. Do not
use oils with a diesel specification of “CD”
or oils of a higher quality than specified. In
addition, do not use oils labeled “ENERGY
CONSERVING II” or higher.


Make sure that no foreign material enters
the crankcase.
_
EBU00498
Chain
Check the general condition of the chain and
check the chain slack before every ride. Lubricate
and adjust the chain as necessary. (See pages
8-69–8-73 for details.) Recommended engine oil type and quantity:
See page 10-2.
U5YT61.book Page 13 Wednesday, April 7, 2004 3:59 PM

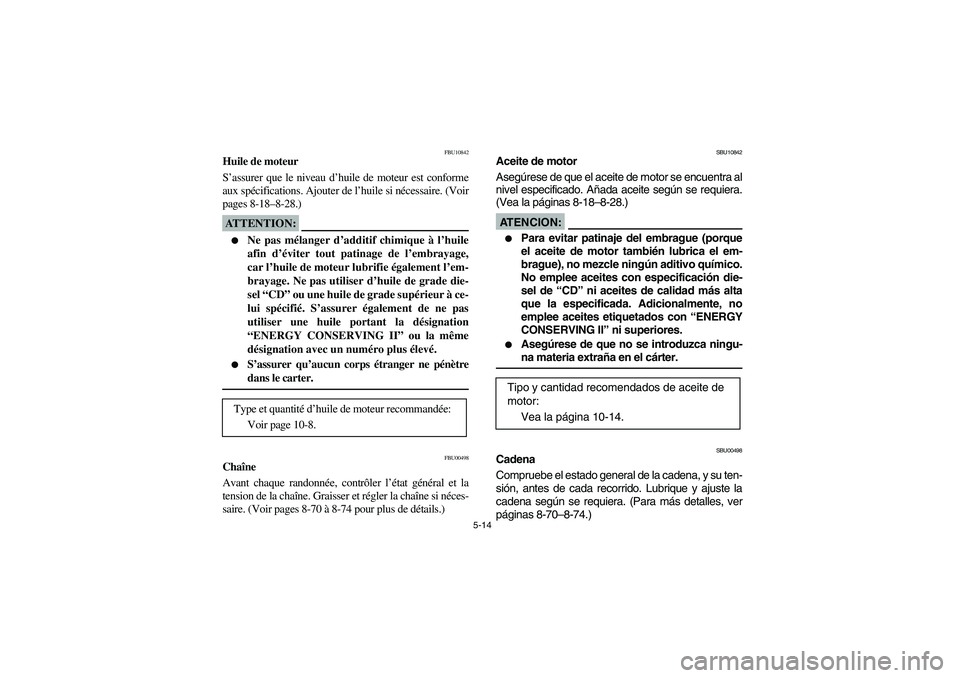

5-14
FBU10842
Huile de moteur
S’assurer que le niveau d’huile de moteur est conforme
aux spécifications. Ajouter de l’huile si nécessaire. (Voir
pages 8-18–8-28.)ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile de moteur lubrifie également l’em-
brayage. Ne pas utiliser d’huile de grade die-
sel “CD” ou une huile de grade supérieur à ce-
lui spécifié. S’assurer également de ne pas
utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même
désignation avec un numéro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
FBU00498
Chaîne
Avant chaque randonnée, contrôler l’état général et la
tension de la chaîne. Graisser et régler la chaîne si néces-
saire. (Voir pages 8-70 à 8-74 pour plus de détails.) Type et quantité d’huile de moteur recommandée:
Voir page 10-8.
SBU10842
Aceite de motor
Asegúrese de que el aceite de motor se encuentra al
nivel especificado. Añada aceite según se requiera.
(Vea la páginas 8-18–8-28.)AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el em-
brague), no mezcle ningún aditivo químico.
No emplee aceites con especificación die-
sel de “CD” ni aceites de calidad más alta
que la especificada. Adicionalmente, no
emplee aceites etiquetados con “ENERGY
CONSERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
SBU00498
Cadena
Compruebe el estado general de la cadena, y su ten-
sión, antes de cada recorrido. Lubrique y ajuste la
cadena según se requiera. (Para más detalles, ver
páginas 8-70–8-74.) Tipo y cantidad recomendados de aceite de
motor:
Vea la página 10-14.
U5YT61.book Page 14 Wednesday, April 7, 2004 3:59 PM

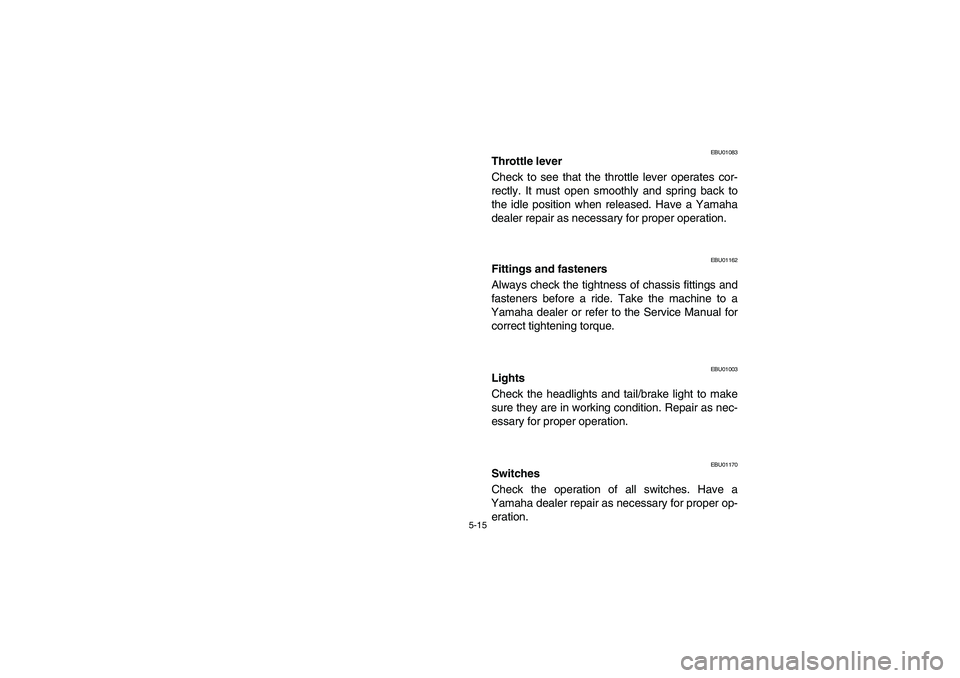

5-15
EBU01083
Throttle lever
Check to see that the throttle lever operates cor-
rectly. It must open smoothly and spring back to
the idle position when released. Have a Yamaha
dealer repair as necessary for proper operation.
EBU01162
Fittings and fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the machine to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.
EBU01003
Lights
Check the headlights and tail/brake light to make
sure they are in working condition. Repair as nec-
essary for proper operation.
EBU01170
Switches
Check the operation of all switches. Have a
Yamaha dealer repair as necessary for proper op-
eration.
U5YT61.book Page 15 Wednesday, April 7, 2004 3:59 PM

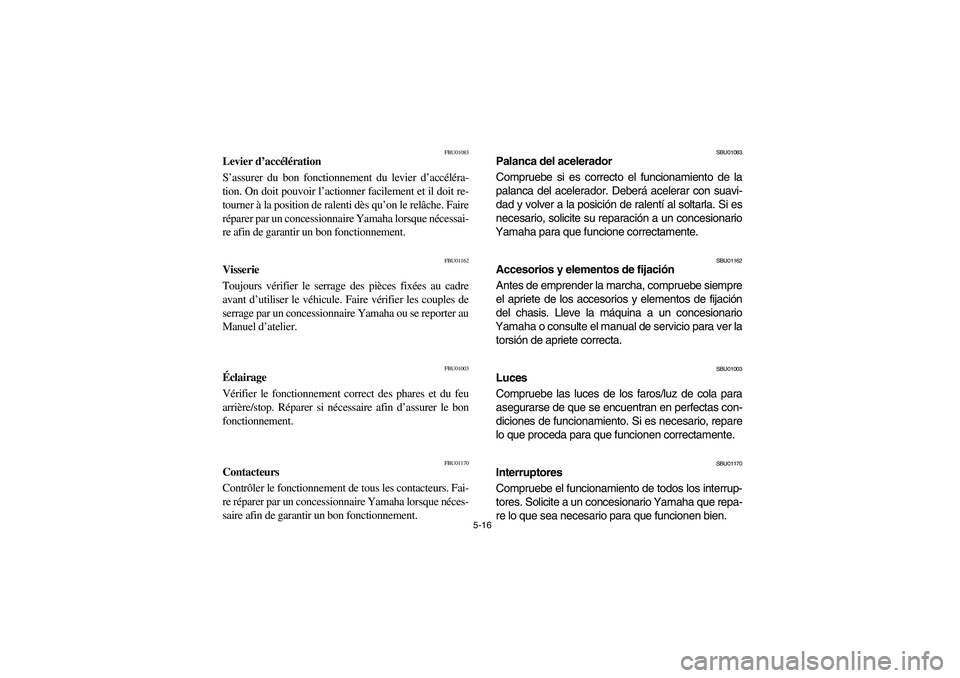

5-16
FBU01083
Levier d’accélération
S’assurer du bon fonctionnement du levier d’accéléra-
tion. On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche. Faire
réparer par un concessionnaire Yamaha lorsque nécessai-
re afin de garantir un bon fonctionnement.
FBU01162
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier.
FBU01003
Éclairage
Vérifier le fonctionnement correct des phares et du feu
arrière/stop. Réparer si nécessaire afin d’assurer le bon
fonctionnement.
FBU01170
Contacteurs
Contrôler le fonctionnement de tous les contacteurs. Fai-
re réparer par un concessionnaire Yamaha lorsque néces-
saire afin de garantir un bon fonctionnement.
SBU01083
Palanca del acelerador
Compruebe si es correcto el funcionamiento de la
palanca del acelerador. Deberá acelerar con suavi-
dad y volver a la posición de ralentí al soltarla. Si es
necesario, solicite su reparación a un concesionario
Yamaha para que funcione correctamente.
SBU01162
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe siempre
el apriete de los accesorios y elementos de fijación
del chasis. Lleve la máquina a un concesionario
Yamaha o consulte el manual de servicio para ver la
torsión de apriete correcta.
SBU01003
Luces
Compruebe las luces de los faros/luz de cola para
asegurarse de que se encuentran en perfectas con-
diciones de funcionamiento. Si es necesario, repare
lo que proceda para que funcionen correctamente.
SBU01170
Interruptores
Compruebe el funcionamiento de todos los interrup-
tores. Solicite a un concesionario Yamaha que repa-
re lo que sea necesario para que funcionen bien.
U5YT61.book Page 16 Wednesday, April 7, 2004 3:59 PM

5-17
EBU00158
Tires
Always use the recommended tires.
WARNING
Use of improper tires on this ATV, or operation
of this ATV with improper or uneven tire pres-
sure, may cause loss of control, increasing
your risk of accident.
Pay attention to the following.
1. The tires listed below have been approved
by Yamaha Motor Co., Ltd. for this model.
Other tire combinations are not recom-
mended.
Manufacturer Size Type
Front DUNLOP AT21
× 7-10 KT851B
Rear DUNLOP AT20
× 10-9 KT877A
U5YT61.book Page 17 Wednesday, April 7, 2004 3:59 PM

5-18
FBU00158
Pneus
Toujours monter les pneus recommandés.
AVERTISSEMENT
_ La conduite d’un VTT dont les types de pneus ne con-
viennent pas ou dont la pression de gonflage de pneus
est inégale ou incorrecte pourrait entraîner une perte
de contrôle du véhicule et augmenter les risques d’ac-
cident.
Lire attentivement ce qui suit:
1. Les pneus énumérés ci-dessous ont été approu-
vés pour ce modèle par Yamaha Motor Co., Ltd.
Il est déconseillé de monter d’autres pneus sur le
VTT.ACE-01F
Fabricant Taille Type
Avant DUNLOP AT21 ×
7-10 KT851B
Arrière DUNLOP AT20 ×
10-9 KT877A
SBU00158
Neumáticos
Utilizar siempre los neumáticos recomendados.
ADVERTENCIA
El uso de neumáticos inadecuados o la conduc-
ción del vehículo con los neumáticos inflados a
presiones incorrectas o desiguales, puede dar
lugar a pérdidas de control, con riesgo de acci-
dente.
Prestar atención a los puntos siguientes.
1. Los neumáticos incluidos en la lista que si-
gue han sido aprobados por Yamaha Motor
Co. Ltd. para este modelo. No es aconseja-
ble utilizar otras combinaciones de neumá-
ticos.
Fabricante Medidas Tipo
Delantero DUNLOP AT21
× 7-10 KT851B
Trasero DUNLOP AT20
× 10-9 KT877A
U5YT61.book Page 18 Wednesday, April 7, 2004 3:59 PM

5-19
2. The tires should be set to the recommend-
ed pressure:

Recommended tire pressure
Front 25 kPa (0.25 kgf/cm
2, 0.25 bar)
Rear 25 kPa (0.25 kgf/cm2, 0.25 bar)


Check and adjust tire pressures when the
tires are cold.


Tire pressures must be equal on both
sides.
3. Tire pressure below the minimum speci-
fied could cause the tire to dislodge from
the rim under severe riding conditions.
The following are minimums:
Front 22 kPa (0.22 kgf/cm
2, 0.22 bar)
Rear 22 kPa (0.22 kgf/cm2, 0.22 bar)
4. Use no more than the following pressures
when seating the tire beads.
Front 250 kPa (2.5 kgf/cm2, 2.5 bar)
Rear 250 kPa (2.5 kgf/cm2, 2.5 bar)
Higher pressures may cause the tire to
burst. Inflate the tires very slowly and
carefully. Fast inflation could cause the
tire to burst.
U5YT61.book Page 19 Wednesday, April 7, 2004 3:59 PM

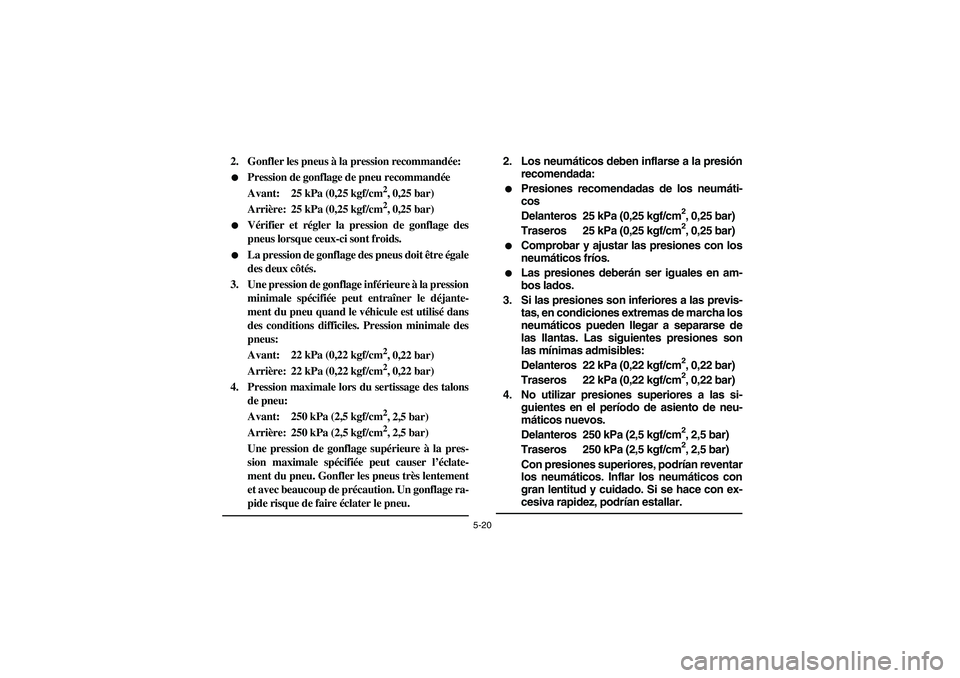

5-20
2. Gonfler les pneus à la pression recommandée:

Pression de gonflage de pneu recommandée
Avant: 25 kPa (0,25 kgf/cm
2, 0,25 bar)
Arrière: 25 kPa (0,25 kgf/cm2, 0,25 bar)


Vérifier et régler la pression de gonflage des
pneus lorsque ceux-ci sont froids.


La pression de gonflage des pneus doit être égale
des deux côtés.
3. Une pression de gonflage inférieure à la pression
minimale spécifiée peut entraîner le déjante-
ment du pneu quand le véhicule est utilisé dans
des conditions difficiles. Pression minimale des
pneus:
Avant: 22 kPa (0,22 kgf/cm
2, 0,22 bar)
Arrière: 22 kPa (0,22 kgf/cm2, 0,22 bar)
4. Pression maximale lors du sertissage des talons
de pneu:
Avant: 250 kPa (2,5 kgf/cm2, 2,5 bar)
Arrière: 250 kPa (2,5 kgf/cm2, 2,5 bar)
Une pression de gonflage supérieure à la pres-
sion maximale spécifiée peut causer l’éclate-
ment du pneu. Gonfler les pneus très lentement
et avec beaucoup de précaution. Un gonflage ra-
pide risque de faire éclater le pneu.
_
2. Los neumáticos deben inflarse a la presión
recomendada:

Presiones recomendadas de los neumáti-
cos
Delanteros 25 kPa (0,25 kgf/cm
2, 0,25 bar)
Traseros 25 kPa (0,25 kgf/cm2, 0,25 bar)


Comprobar y ajustar las presiones con los
neumáticos fríos.


Las presiones deberán ser iguales en am-
bos lados.
3. Si las presiones son inferiores a las previs-
tas, en condiciones extremas de marcha los
neumáticos pueden llegar a separarse de
las llantas. Las siguientes presiones son
las mínimas admisibles:
Delanteros 22 kPa (0,22 kgf/cm
2, 0,22 bar)
Traseros 22 kPa (0,22 kgf/cm2, 0,22 bar)
4. No utilizar presiones superiores a las si-
guientes en el período de asiento de neu-
máticos nuevos.
Delanteros 250 kPa (2,5 kgf/cm2, 2,5 bar)
Traseros 250 kPa (2,5 kgf/cm2, 2,5 bar)
Con presiones superiores, podrían reventar
los neumáticos. Inflar los neumáticos con
gran lentitud y cuidado. Si se hace con ex-
cesiva rapidez, podrían estallar.
U5YT61.book Page 20 Wednesday, April 7, 2004 3:59 PM

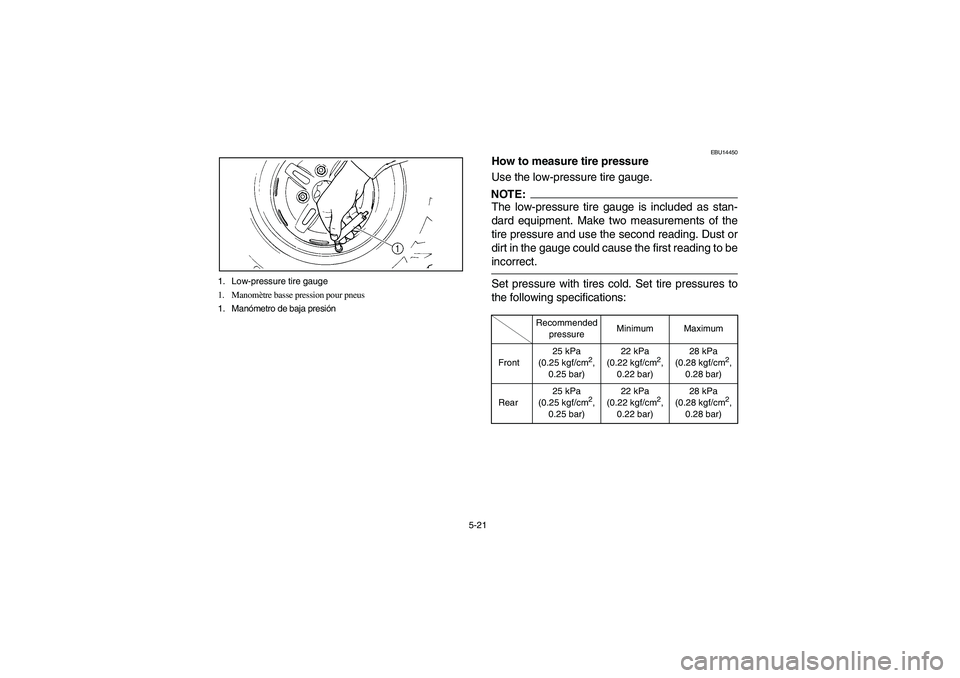

5-21 1. Low-pressure tire gauge
1. Manomètre basse pression pour pneus
1. Manómetro de baja presión
EBU14450
How to measure tire pressure
Use the low-pressure tire gauge.NOTE:_ The low-pressure tire gauge is included as stan-
dard equipment. Make two measurements of the
tire pressure and use the second reading. Dust or
dirt in the gauge could cause the first reading to be
incorrect. _Set pressure with tires cold. Set tire pressures to
the following specifications:ACE-03E
Recommended
pressureMinimum Maximum
Front25 kPa
(0.25 kgf/cm
2,
0.25 bar)22 kPa
(0.22 kgf/cm
2,
0.22 bar)28 kPa
(0.28 kgf/cm
2,
0.28 bar)
Rear25 kPa
(0.25 kgf/cm
2,
0.25 bar)22 kPa
(0.22 kgf/cm
2,
0.22 bar)28 kPa
(0.28 kgf/cm
2,
0.28 bar)
U5YT61.book Page 21 Wednesday, April 7, 2004 3:59 PM
