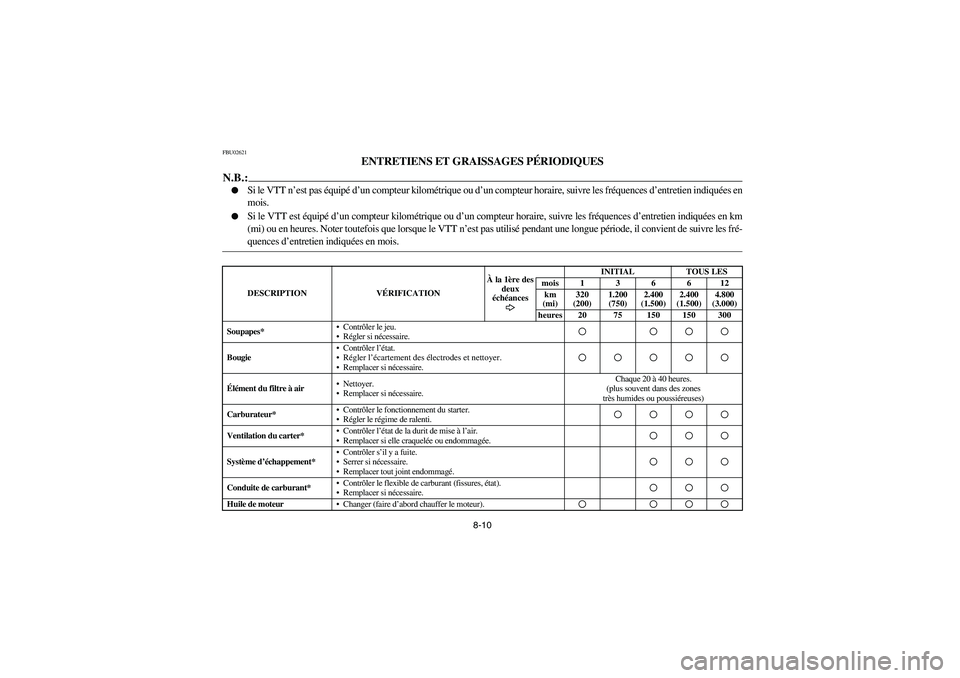

8-10
FBU02621
ENTRETIENS ET GRAISSAGES PÉRIODIQUES
N.B.:_

Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’entretien indiquées en
mois.


Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’entretien indiquées en km
(mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant une longue période, il convient de suivre les fré-
quences d’entretien indiquées en mois.
_
DESCRIPTION VÉRIFICATIONÀ la 1ère des
deux
échéancesINITIAL TOUS LES
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
Soupapes*Contrôler le jeu.
Régler si nécessaire.
BougieContrôler l’état.
Régler l’écartement des électrodes et nettoyer.
Remplacer si nécessaire.Élément du filtre à airNettoyer.
Remplacer si nécessaire.Chaque 20 à 40 heures.
(plus souvent dans des zones
très humides ou poussiéreuses)
Carburateur*Contrôler le fonctionnement du starter.
Régler le régime de ralenti.Ventilation du carter*Contrôler l’état de la durit de mise à l’air.
Remplacer si elle craquelée ou endommagée.Système d’échappement*Contrôler s’il y a fuite.
Serrer si nécessaire.
Remplacer tout joint endommagé.Conduite de carburant*Contrôler le flexible de carburant (fissures, état).
Remplacer si nécessaire.Huile de moteur
Changer (faire d’abord chauffer le moteur).
U5YT61.book Page 10 Wednesday, April 7, 2004 3:59 PM

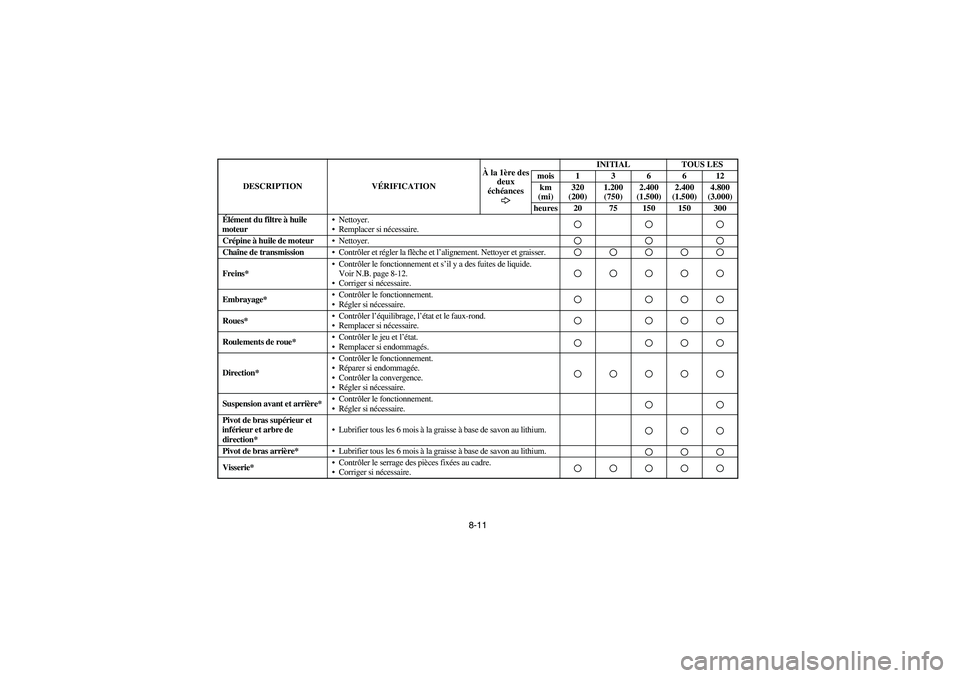

8-11
Élément du filtre à huile
moteurNettoyer.
Remplacer si nécessaire.Crépine à huile de moteurNettoyer.Chaîne de transmissionContrôler et régler la flèche et l’alignement. Nettoyer et graisser.Freins*Contrôler le fonctionnement et s’il y a des fuites de liquide.
Voir N.B. page 8-12.
Corriger si nécessaire.Embrayage*Contrôler le fonctionnement.
Régler si nécessaire.Roues*Contrôler l’équilibrage, l’état et le faux-rond.
Remplacer si nécessaire.Roulements de roue*Contrôler le jeu et l’état.
Remplacer si endommagés.Direction*Contrôler le fonctionnement.
Réparer si endommagée.
Contrôler la convergence.
Régler si nécessaire.Suspension avant et arrière*Contrôler le fonctionnement.
Régler si nécessaire.Pivot de bras supérieur et
inférieur et arbre de
direction*Lubrifier tous les 6 mois à la graisse à base de savon au lithium.Pivot de bras arrière*Lubrifier tous les 6 mois à la graisse à base de savon au lithium.Visserie*Contrôler le serrage des pièces fixées au cadre.
Corriger si nécessaire.
DESCRIPTION VÉRIFICATIONÀ la 1ère des
deux
échéancesINITIAL TOUS LES
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
U5YT61.book Page 11 Wednesday, April 7, 2004 3:59 PM

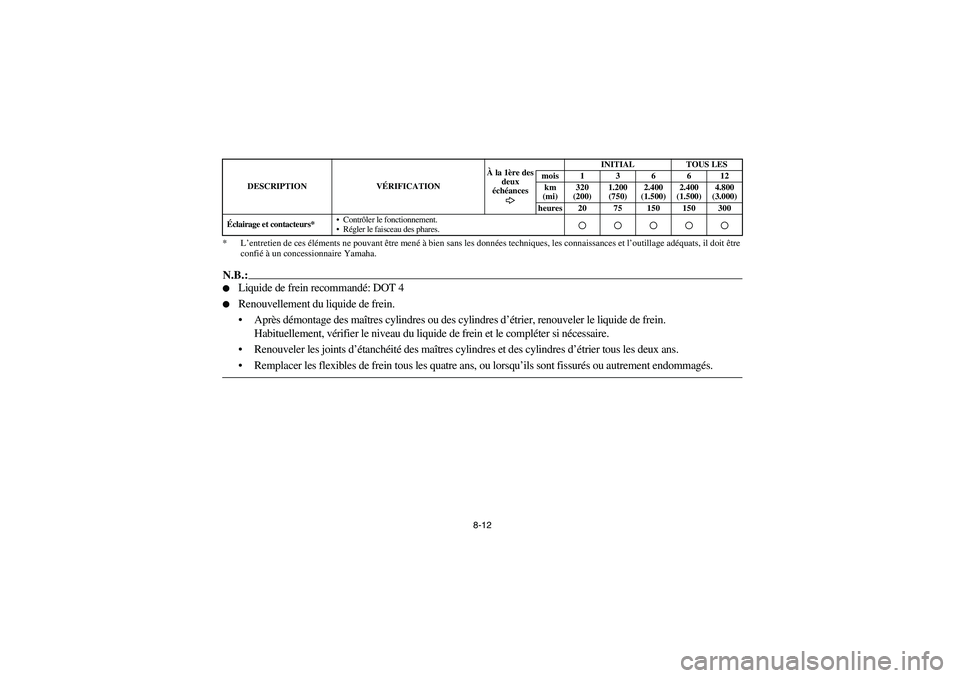

8-12 * L’entretien de ces éléments ne pouvant être mené à bien sans les données techniques, les connaissances et l’outillage adéquats, il doit être
confié à un concessionnaire Yamaha.
N.B.:

Liquide de frein recommandé: DOT 4


Renouvellement du liquide de frein.
Après démontage des maîtres cylindres ou des cylindres d’étrier, renouveler le liquide de frein.
Habituellement, vérifier le niveau du liquide de frein et le compléter si nécessaire.
Renouveler les joints d’étanchéité des maîtres cylindres et des cylindres d’étrier tous les deux ans.
Remplacer les flexibles de frein tous les quatre ans, ou lorsqu’ils sont fissurés ou autrement endommagés.
Éclairage et contacteurs*Contrôler le fonctionnement.
Régler le faisceau des phares.
DESCRIPTION VÉRIFICATIONÀ la 1ère des
deux
échéancesINITIAL TOUS LES
mois136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
heures 20 75 150 150 300
U5YT61.book Page 12 Wednesday, April 7, 2004 3:59 PM

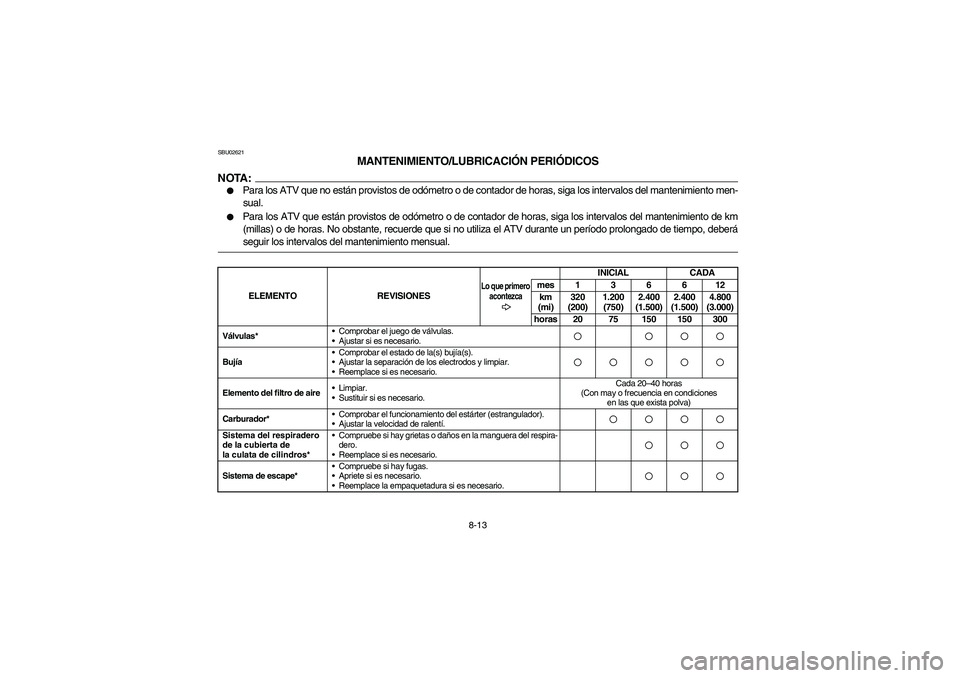

8-13
SBU02621
MANTENIMIENTO/LUBRICACIÓN PERIÓDICOS
NOTA:_

Para los ATV que no están provistos de odómetro o de contador de horas, siga los intervalos del mantenimiento men-
sual.


Para los ATV que están provistos de odómetro o de contador de horas, siga los intervalos del mantenimiento de km
(millas) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período prolongado de tiempo, deberá
seguir los intervalos del mantenimiento mensual.
_
ELEMENTO REVISIONES
Lo que primero
acontezca
INICIAL CADA
mes136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
Válvulas* Comprobar el juego de válvulas.
Ajustar si es necesario.BujíaComprobar el estado de la(s) bujía(s).
Ajustar la separación de los electrodos y limpiar.
Reemplace si es necesario.Elemento del filtro de aireLimpiar.
Sustituir si es necesario.Cada 20–40 horas
(Con may o frecuencia en condiciones
en las que exista polva)
Carburador*Comprobar el funcionamiento del estárter (estrangulador).
Ajustar la velocidad de ralentí.Sistema del respiradero
de la cubierta de
la culata de cilindros*Compruebe si hay grietas o daños en la manguera del respira-
dero.
Reemplace si es necesario.Sistema de escape*Compruebe si hay fugas.
Apriete si es necesario.
Reemplace la empaquetadura si es necesario.U5YT61.book Page 13 Wednesday, April 7, 2004 3:59 PM

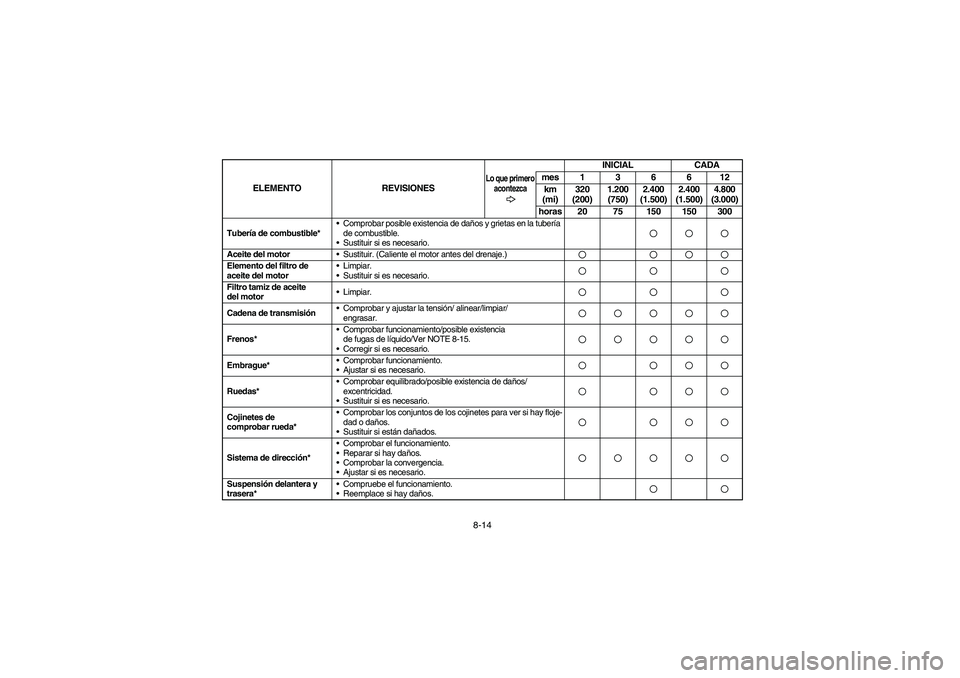

8-14
Tubería de combustible*Comprobar posible existencia de daños y grietas en la tubería
de combustible.
Sustituir si es necesario.Aceite del motor
Sustituir. (Caliente el motor antes del drenaje.)Elemento del filtro de
aceite del motorLimpiar.
Sustituir si es necesario.Filtro tamiz de aceite
del motorLimpiar.Cadena de transmisiónComprobar y ajustar la tensión/ alinear/limpiar/
engrasar.Frenos*Comprobar funcionamiento/posible existencia
de fugas de líquido/Ver NOTE 8-15.
Corregir si es necesario.Embrague*Comprobar funcionamiento.
Ajustar si es necesario.Ruedas*Comprobar equilibrado/posible existencia de daños/
excentricidad.
Sustituir si es necesario.Cojinetes de
comprobar rueda*Comprobar los conjuntos de los cojinetes para ver si hay floje-
dad o daños.
Sustituir si están dañados.Sistema de dirección*Comprobar el funcionamiento.
Reparar si hay daños.
Comprobar la convergencia.
Ajustar si es necesario.Suspensión delantera y
trasera*Compruebe el funcionamiento.
Reemplace si hay daños.
ELEMENTO REVISIONES
Lo que primero
acontezca
INICIAL CADA
mes136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
U5YT61.book Page 14 Wednesday, April 7, 2004 3:59 PM

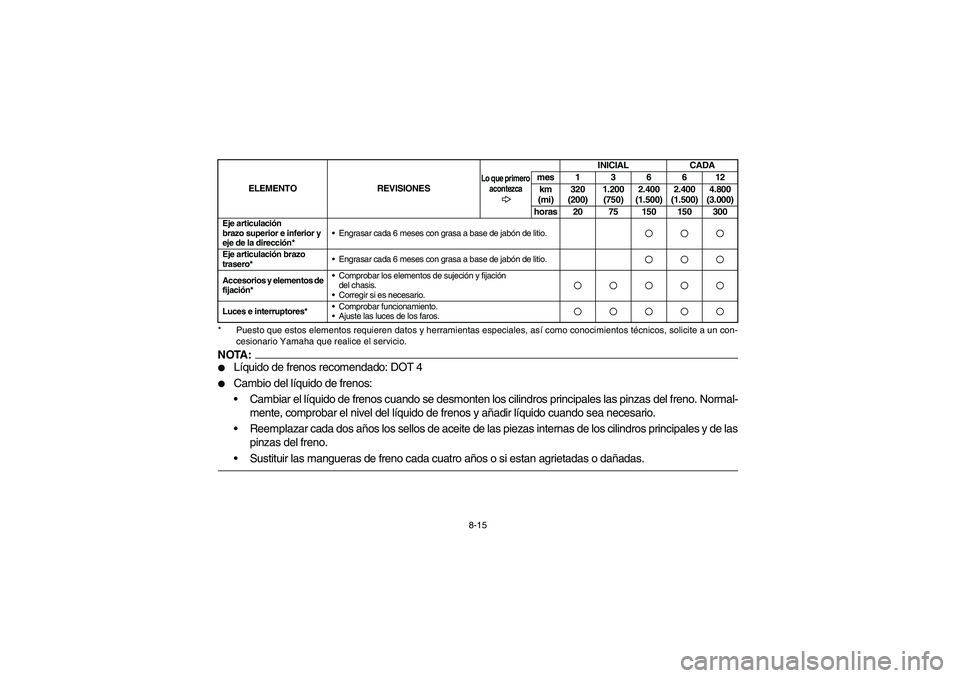

8-15 * Puesto que estos elementos requieren datos y herramientas especiales, así como conocimientos técnicos, solicite a un con-
cesionario Yamaha que realice el servicio.
NOTA:

Líquido de frenos recomendado: DOT 4


Cambio del líquido de frenos:
Cambiar el líquido de frenos cuando se desmonten los cilindros principales las pinzas del freno. Normal-
mente, comprobar el nivel del líquido de frenos y añadir líquido cuando sea necesario.
Reemplazar cada dos años los sellos de aceite de las piezas internas de los cilindros principales y de las
pinzas del freno.
Sustituir las mangueras de freno cada cuatro años o si estan agrietadas o dañadas.
Eje articulación
brazo superior e inferior y
eje de la dirección*Engrasar cada 6 meses con grasa a base de jabón de litio.Eje articulación brazo
trasero*Engrasar cada 6 meses con grasa a base de jabón de litio.Accesorios y elementos de
fijación*Comprobar los elementos de sujeción y fijación
del chasis.
Corregir si es necesario.Luces e interruptores*Comprobar funcionamiento.
Ajuste las luces de los faros.
ELEMENTO REVISIONES
Lo que primero
acontezca
INICIAL CADA
mes136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
U5YT61.book Page 15 Wednesday, April 7, 2004 3:59 PM

8-16
U5YT61.book Page 16 Wednesday, April 7, 2004 3:59 PM

8-17 1. Dipstick
2. Maximum level mark
3. Minimum level mark
4. Engine oil filler cap
1. Jauge
2. Repère de niveau maximum
3. Repère de niveau minimum
4. Bouchon de remplissage d’huile de moteur
1. Varilla
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Tapa del filtro de aceite de motor
EBU11812
Engine oil and oil filter element
The engine oil level should be checked before
each ride. In addition, the oil must be changed and
the oil filter element cleaned at the intervals speci-
fied in the periodic maintenance and lubrication
chart.
To check the engine oil level
1. Place the ATV on a level surface.
2. Warm up the engine for several minutes, and
then turn it off.
3. Wait a few minutes until the oil level settles
before checking.
4. Remove the engine oil filler cap, and then
wipe the dipstick off with a clean rag. Insert
the dipstick in the filler hole (without screwing
it in), and then remove it again to check the oil
level.NOTE:_ The oil level should be between the minimum and
maximum level marks. _
U5YT61.book Page 17 Wednesday, April 7, 2004 3:59 PM

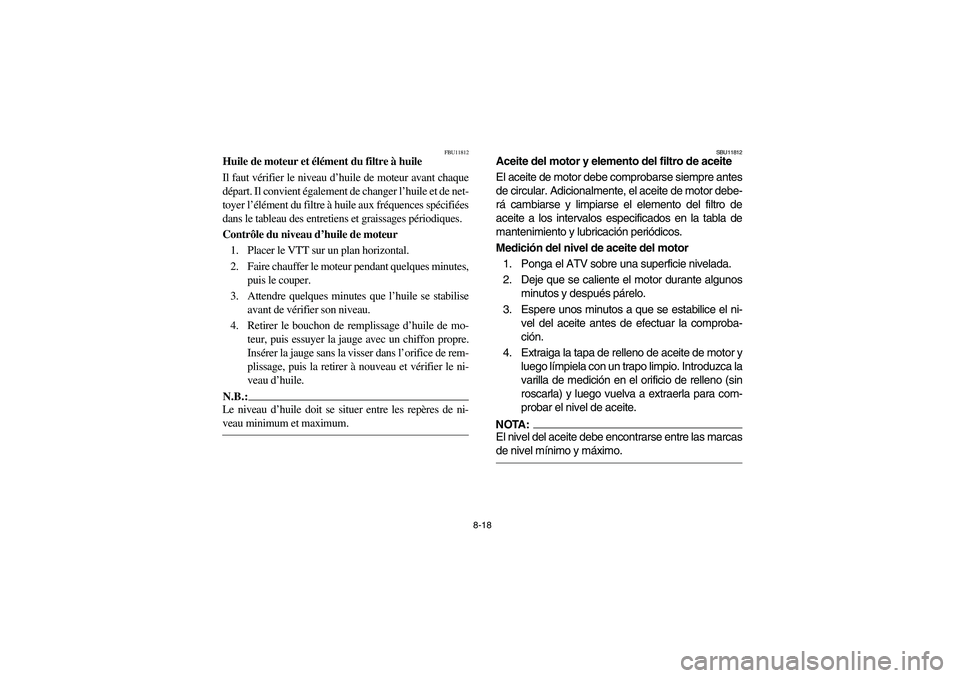

8-18
FBU11812
Huile de moteur et élément du filtre à huile
Il faut vérifier le niveau d’huile de moteur avant chaque
départ. Il convient également de changer l’huile et de net-
toyer l’élément du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissages périodiques.
Contrôle du niveau d’huile de moteur
1. Placer le VTT sur un plan horizontal.
2. Faire chauffer le moteur pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise
avant de vérifier son niveau.
4. Retirer le bouchon de remplissage d’huile de mo-
teur, puis essuyer la jauge avec un chiffon propre.
Insérer la jauge sans la visser dans l’orifice de rem-
plissage, puis la retirer à nouveau et vérifier le ni-
veau d’huile.N.B.:_ Le niveau d’huile doit se situer entre les repères de ni-
veau minimum et maximum. _
SBU11812
Aceite del motor y elemento del filtro de aceite
El aceite de motor debe comprobarse siempre antes
de circular. Adicionalmente, el aceite de motor debe-
rá cambiarse y limpiarse el elemento del filtro de
aceite a los intervalos especificados en la tabla de
mantenimiento y lubricación periódicos.
Medición del nivel de aceite del motor
1. Ponga el ATV sobre una superficie nivelada.
2. Deje que se caliente el motor durante algunos
minutos y después párelo.
3. Espere unos minutos a que se estabilice el ni-
vel del aceite antes de efectuar la comproba-
ción.
4. Extraiga la tapa de relleno de aceite de motor y
luego límpiela con un trapo limpio. Introduzca la
varilla de medición en el orificio de relleno (sin
roscarla) y luego vuelva a extraerla para com-
probar el nivel de aceite.NOTA:_ El nivel del aceite debe encontrarse entre las marcas
de nivel mínimo y máximo. _
U5YT61.book Page 18 Wednesday, April 7, 2004 3:59 PM

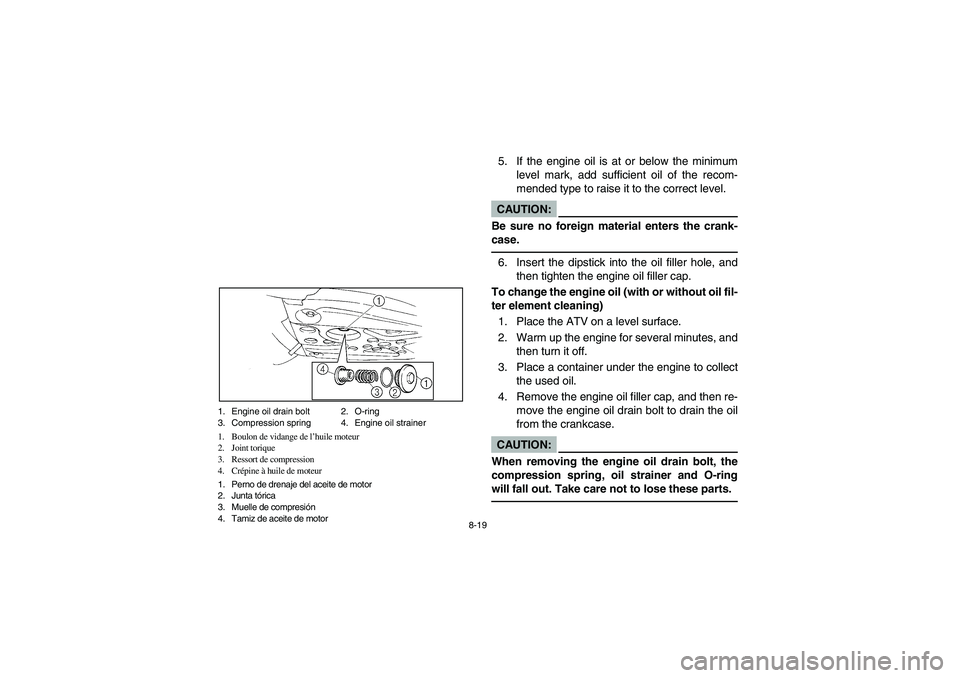

8-19 1. Engine oil drain bolt 2. O-ring
3. Compression spring 4. Engine oil strainer
1. Boulon de vidange de l’huile moteur
2. Joint torique
3. Ressort de compression
4. Crépine à huile de moteur
1. Perno de drenaje del aceite de motor
2. Junta tórica
3. Muelle de compresión
4. Tamiz de aceite de motor
5. If the engine oil is at or below the minimum
level mark, add sufficient oil of the recom-
mended type to raise it to the correct level.CAUTION:_ Be sure no foreign material enters the crank-
case. _6. Insert the dipstick into the oil filler hole, and
then tighten the engine oil filler cap.
To change the engine oil (with or without oil fil-
ter element cleaning)
1. Place the ATV on a level surface.
2. Warm up the engine for several minutes, and
then turn it off.
3. Place a container under the engine to collect
the used oil.
4. Remove the engine oil filler cap, and then re-
move the engine oil drain bolt to drain the oil
from the crankcase.CAUTION:_ When removing the engine oil drain bolt, the
compression spring, oil strainer and O-ring
will fall out. Take care not to lose these parts. _
