Page 291 of 396

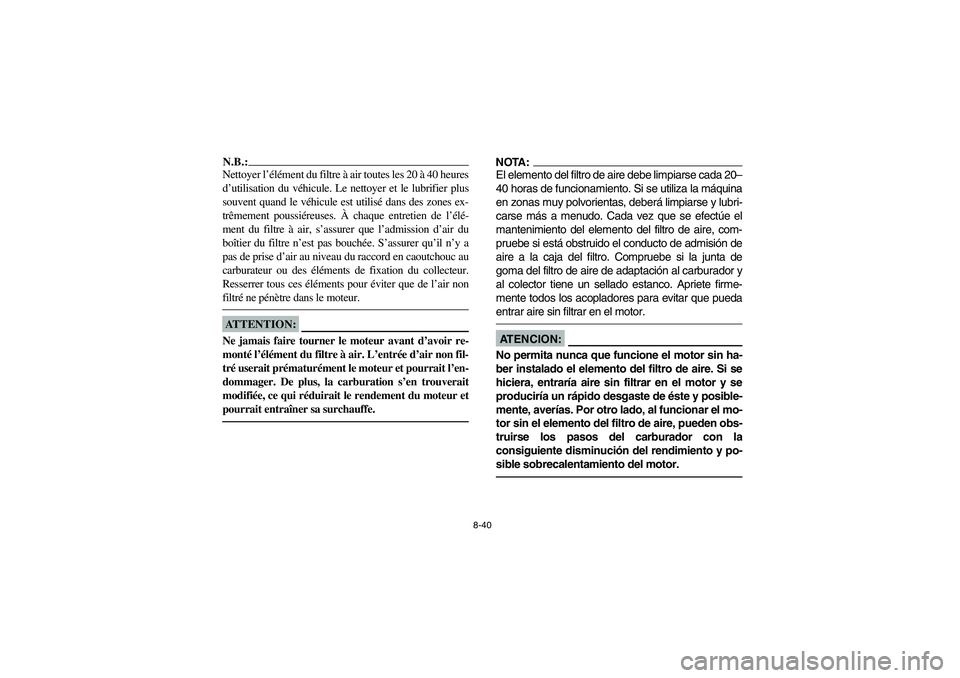

8-40
N.B.:_ Nettoyer l’élément du filtre à air toutes les 20 à 40 heures
d’utilisation du véhicule. Le nettoyer et le lubrifier plus
souvent quand le véhicule est utilisé dans des zones ex-
trêmement poussiéreuses. À chaque entretien de l’élé-
ment du filtre à air, s’assurer que l’admission d’air du
boîtier du filtre n’est pas bouchée. S’assurer qu’il n’y a
pas de prise d’air au niveau du raccord en caoutchouc au
carburateur ou des éléments de fixation du collecteur.
Resserrer tous ces éléments pour éviter que de l’air non
filtré ne pénètre dans le moteur. _ATTENTION:_ Ne jamais faire tourner le moteur avant d’avoir re-
monté l’élément du filtre à air. L’entrée d’air non fil-
tré userait prématurément le moteur et pourrait l’en-
dommager. De plus, la carburation s’en trouverait
modifiée, ce qui réduirait le rendement du moteur et
pourrait entraîner sa surchauffe. _
NOTA:_ El elemento del filtro de aire debe limpiarse cada 20–
40 horas de funcionamiento. Si se utiliza la máquina
en zonas muy polvorientas, deberá limpiarse y lubri-
carse más a menudo. Cada vez que se efectúe el
mantenimiento del elemento del filtro de aire, com-
pruebe si está obstruido el conducto de admisión de
aire a la caja del filtro. Compruebe si la junta de
goma del filtro de aire de adaptación al carburador y
al colector tiene un sellado estanco. Apriete firme-
mente todos los acopladores para evitar que pueda
entrar aire sin filtrar en el motor. _AT E N C I O N :_ No permita nunca que funcione el motor sin ha-
ber instalado el elemento del filtro de aire. Si se
hiciera, entraría aire sin filtrar en el motor y se
produciría un rápido desgaste de éste y posible-
mente, averías. Por otro lado, al funcionar el mo-
tor sin el elemento del filtro de aire, pueden obs-
truirse los pasos del carburador con la
consiguiente disminución del rendimiento y po-
sible sobrecalentamiento del motor. _
U5YT61.book Page 40 Wednesday, April 7, 2004 3:59 PM
Page 292 of 396

8-41
EBU00296
Carburetor adjustment
The carburetor is a vital part of the engine and re-
quires very sophisticated adjustment. Most adjust-
ing should be left to a Yamaha dealer who has the
professional knowledge and experience to do so.
However, the idling speed may be performed by
the owner as a part of the usual maintenance rou-
tine.CAUTION:
The carburetor was set at the Yamaha factory
after many tests. If the settings are disturbed
by someone without sufficient technical
knowledge, poor engine performance and
damage may result.
U5YT61.book Page 41 Wednesday, April 7, 2004 3:59 PM
Page 293 of 396

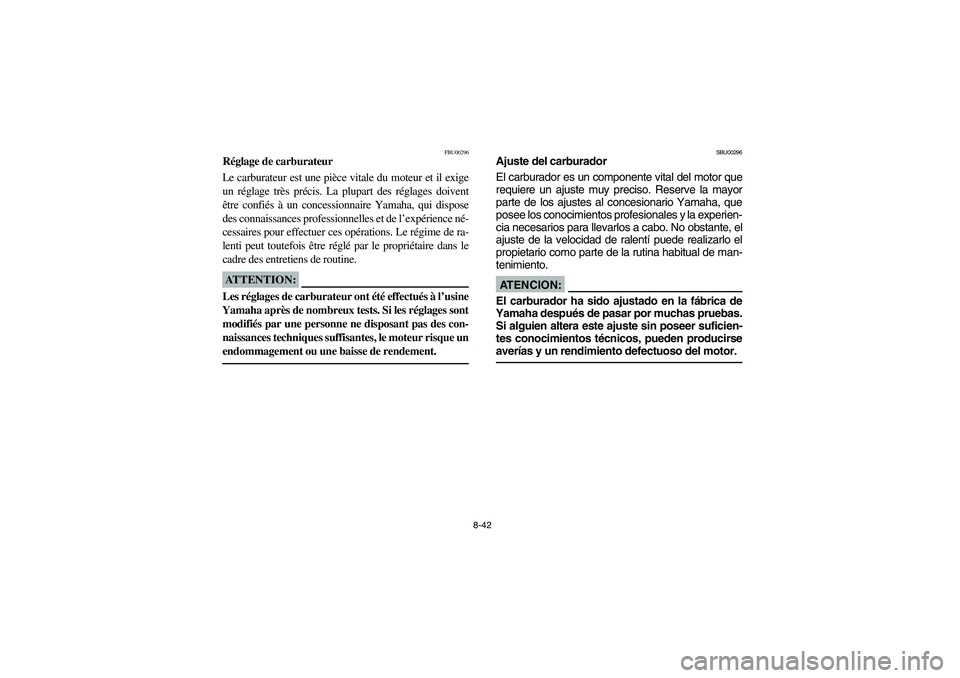

8-42
FBU00296
Réglage de carburateur
Le carburateur est une pièce vitale du moteur et il exige
un réglage très précis. La plupart des réglages doivent
être confiés à un concessionnaire Yamaha, qui dispose
des connaissances professionnelles et de l’expérience né-
cessaires pour effectuer ces opérations. Le régime de ra-
lenti peut toutefois être réglé par le propriétaire dans le
cadre des entretiens de routine.ATTENTION:_ Les réglages de carburateur ont été effectués à l’usine
Yamaha après de nombreux tests. Si les réglages sont
modifiés par une personne ne disposant pas des con-
naissances techniques suffisantes, le moteur risque un
endommagement ou une baisse de rendement. _
SBU00296
Ajuste del carburador
El carburador es un componente vital del motor que
requiere un ajuste muy preciso. Reserve la mayor
parte de los ajustes al concesionario Yamaha, que
posee los conocimientos profesionales y la experien-
cia necesarios para llevarlos a cabo. No obstante, el
ajuste de la velocidad de ralentí puede realizarlo el
propietario como parte de la rutina habitual de man-
tenimiento.AT E N C I O N :El carburador ha sido ajustado en la fábrica de
Yamaha después de pasar por muchas pruebas.
Si alguien altera este ajuste sin poseer suficien-
tes conocimientos técnicos, pueden producirse
averías y un rendimiento defectuoso del motor.
U5YT61.book Page 42 Wednesday, April 7, 2004 3:59 PM
Page 294 of 396

8-43 1. Throttle stop screw
1. Vis de butée de papillon
1. Tornillo de tope del acelerador
EBU13020
Idle speed adjustmentNOTE:_ A diagnostic tachometer must be used for this pro-
cedure. _1. Start the engine and warm it up for a few min-
utes at approximately 1,000 to 2,000 r/min.
Occasionally rev the engine to 4,000 to
5,000 r/min. The engine is warm when it
quickly responds to the throttle.
2. Connect the tachometer to the spark plug
lead, and then set the idle to the specified
idling speed by adjusting the throttle stop
screw. Turn the screw in direction
a to in-
crease the engine speed, and in direction
b
to decrease the engine speed.
Specified idle speed:
1,450–1,550 r/min
U5YT61.book Page 43 Wednesday, April 7, 2004 3:59 PM
Page 295 of 396

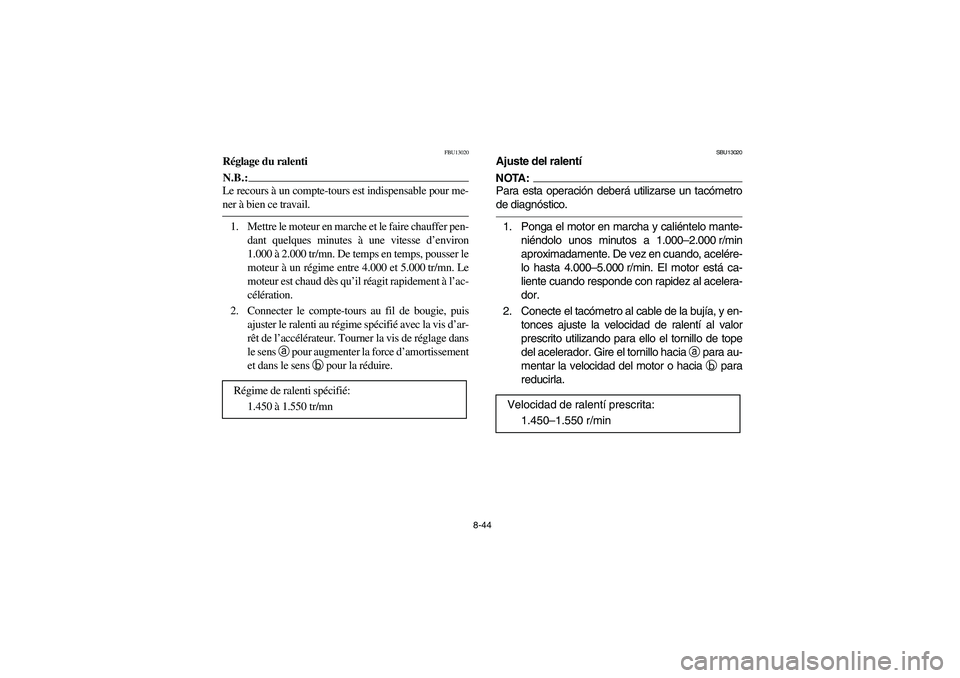

8-44
FBU13020
Réglage du ralentiN.B.:_ Le recours à un compte-tours est indispensable pour me-
ner à bien ce travail. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à une vitesse d’environ
1.000 à 2.000 tr/mn. De temps en temps, pousser le
moteur à un régime entre 4.000 et 5.000 tr/mn. Le
moteur est chaud dès qu’il réagit rapidement à l’ac-
célération.
2. Connecter le compte-tours au fil de bougie, puis
ajuster le ralenti au régime spécifié avec la vis d’ar-
rêt de l’accélérateur. Tourner la vis de réglage dans
le sens a
pour augmenter la force d’amortissement
et dans le sens b
pour la réduire.
Régime de ralenti spécifié:
1.450 à 1.550 tr/mn
SBU13020
Ajuste del ralentíNOTA:_ Para esta operación deberá utilizarse un tacómetro
de diagnóstico. _1. Ponga el motor en marcha y caliéntelo mante-
niéndolo unos minutos a 1.000–2.000 r/min
aproximadamente. De vez en cuando, acelére-
lo hasta 4.000–5.000 r/min. El motor está ca-
liente cuando responde con rapidez al acelera-
dor.
2. Conecte el tacómetro al cable de la bujía, y en-
tonces ajuste la velocidad de ralentí al valor
prescrito utilizando para ello el tornillo de tope
del acelerador. Gire el tornillo hacia
a para au-
mentar la velocidad del motor o hacia
b para
reducirla.
Velocidad de ralentí prescrita:
1.450–1.550 r/min
U5YT61.book Page 44 Wednesday, April 7, 2004 3:59 PM
Page 296 of 396

8-45 1. Locknut 2. Adjusting bolt
a. Throttle lever free play
1. Contre-écrou 2. Boulon de réglage
a. Jeu du levier d’accélération
1. Contratuerca 2. Perno de ajuste
a. Juego libre de la palanca del acelerador
EBU00307
Throttle lever adjustmentNOTE:Adjust the engine idling speed before adjusting the
throttle lever free play.1. Loosen the locknut.
2. Turn the adjusting bolt until the throttle lever
free play is 2–4 mm.
3. Tighten the locknut.
EBU00303
Valve clearance adjustment
The correct valve clearance changes with use, re-
sulting in improper fuel/air supply or engine noise.
To prevent this, the valve clearance must be ad-
justed regularly. This adjustment however, should
be left to a professional Yamaha service techni-
cian.
U5YT61.book Page 45 Wednesday, April 7, 2004 3:59 PM
Page 297 of 396

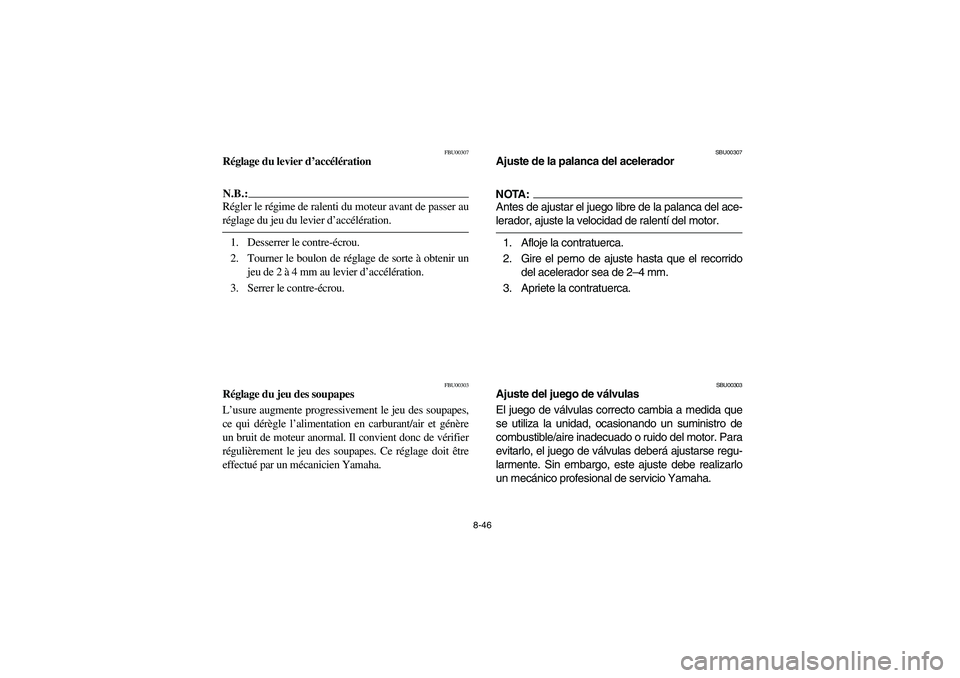

8-46
FBU00307
Réglage du levier d’accélérationN.B.:_ Régler le régime de ralenti du moteur avant de passer au
réglage du jeu du levier d’accélération. _1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage de sorte à obtenir un
jeu de 2 à 4 mm au levier d’accélération.
3. Serrer le contre-écrou.
FBU00303
Réglage du jeu des soupapes
L’usure augmente progressivement le jeu des soupapes,
ce qui dérègle l’alimentation en carburant/air et génère
un bruit de moteur anormal. Il convient donc de vérifier
régulièrement le jeu des soupapes. Ce réglage doit être
effectué par un mécanicien Yamaha.
SBU00307
Ajuste de la palanca del aceleradorNOTA:Antes de ajustar el juego libre de la palanca del ace-
lerador, ajuste la velocidad de ralentí del motor.1. Afloje la contratuerca.
2. Gire el perno de ajuste hasta que el recorrido
del acelerador sea de 2–4 mm.
3. Apriete la contratuerca.
SBU00303
Ajuste del juego de válvulas
El juego de válvulas correcto cambia a medida que
se utiliza la unidad, ocasionando un suministro de
combustible/aire inadecuado o ruido del motor. Para
evitarlo, el juego de válvulas deberá ajustarse regu-
larmente. Sin embargo, este ajuste debe realizarlo
un mecánico profesional de servicio Yamaha.
U5YT61.book Page 46 Wednesday, April 7, 2004 3:59 PM
Page 298 of 396

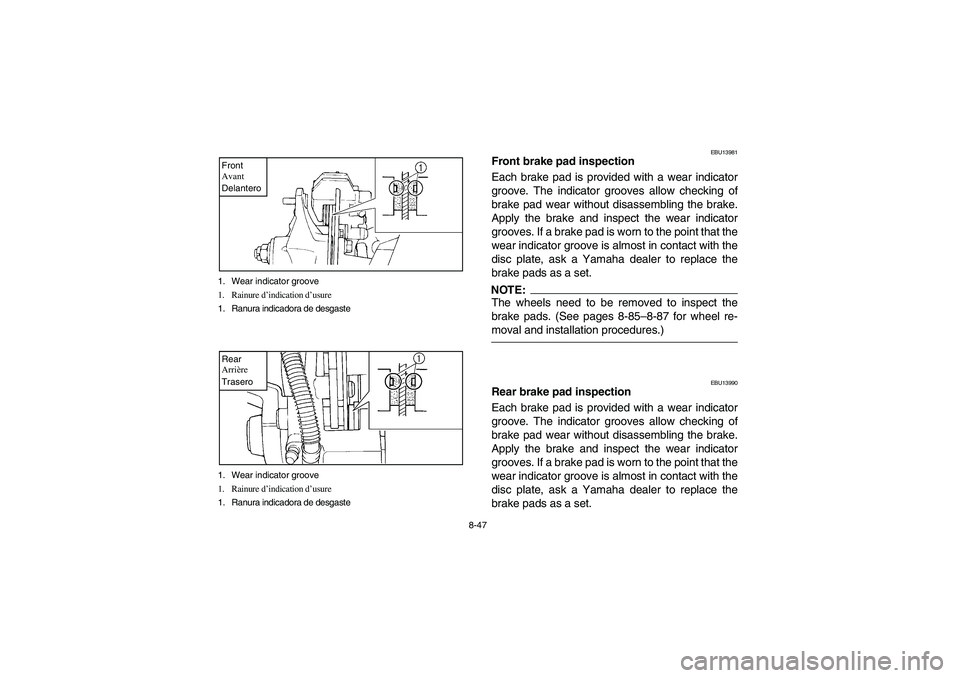

8-47 1. Wear indicator groove
1. Rainure d’indication d’usure
1. Ranura indicadora de desgaste
Front
Avant
Delantero1. Wear indicator groove
1. Rainure d’indication d’usure
1. Ranura indicadora de desgasteRear
Arrière
Trasero
EBU13981
Front brake pad inspection
Each brake pad is provided with a wear indicator
groove. The indicator grooves allow checking of
brake pad wear without disassembling the brake.
Apply the brake and inspect the wear indicator
grooves. If a brake pad is worn to the point that the
wear indicator groove is almost in contact with the
disc plate, ask a Yamaha dealer to replace the
brake pads as a set.NOTE:_ The wheels need to be removed to inspect the
brake pads. (See pages 8-85–8-87 for wheel re-
moval and installation procedures.) _
EBU13990
Rear brake pad inspection
Each brake pad is provided with a wear indicator
groove. The indicator grooves allow checking of
brake pad wear without disassembling the brake.
Apply the brake and inspect the wear indicator
grooves. If a brake pad is worn to the point that the
wear indicator groove is almost in contact with the
disc plate, ask a Yamaha dealer to replace the
brake pads as a set.
U5YT61.book Page 47 Wednesday, April 7, 2004 3:59 PM
Page 299 of 396

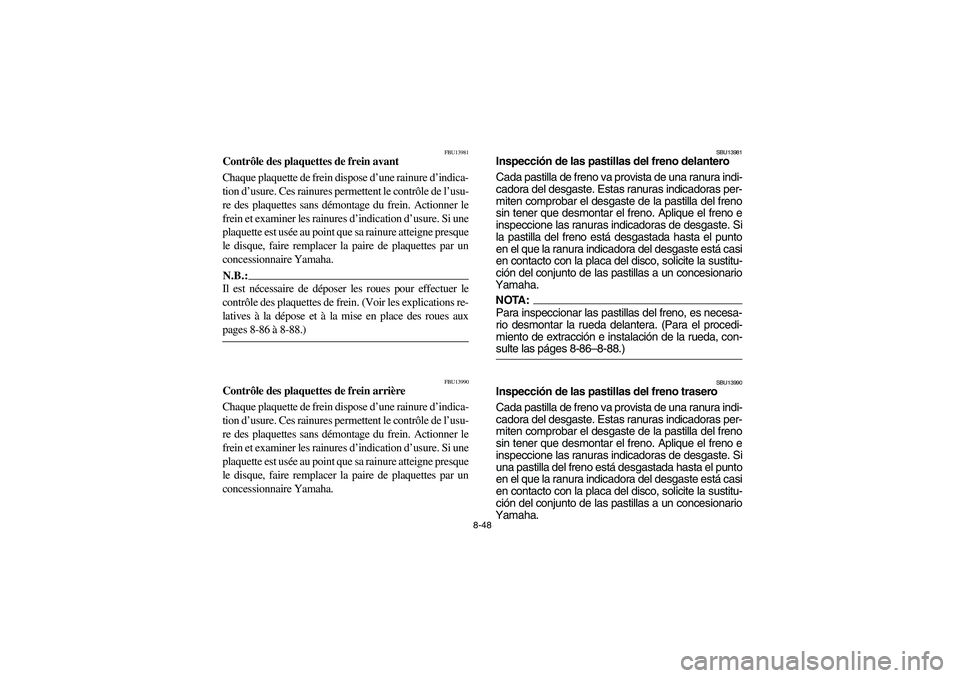

8-48
FBU13981
Contrôle des plaquettes de frein avant
Chaque plaquette de frein dispose d’une rainure d’indica-
tion d’usure. Ces rainures permettent le contrôle de l’usu-
re des plaquettes sans démontage du frein. Actionner le
frein et examiner les rainures d’indication d’usure. Si une
plaquette est usée au point que sa rainure atteigne presque
le disque, faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.N.B.:_ Il est nécessaire de déposer les roues pour effectuer le
contrôle des plaquettes de frein. (Voir les explications re-
latives à la dépose et à la mise en place des roues aux
pages 8-86 à 8-88.) _
FBU13990
Contrôle des plaquettes de frein arrière
Chaque plaquette de frein dispose d’une rainure d’indica-
tion d’usure. Ces rainures permettent le contrôle de l’usu-
re des plaquettes sans démontage du frein. Actionner le
frein et examiner les rainures d’indication d’usure. Si une
plaquette est usée au point que sa rainure atteigne presque
le disque, faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
SBU13981
Inspección de las pastillas del freno delantero
Cada pastilla de freno va provista de una ranura indi-
cadora del desgaste. Estas ranuras indicadoras per-
miten comprobar el desgaste de la pastilla del freno
sin tener que desmontar el freno. Aplique el freno e
inspeccione las ranuras indicadoras de desgaste. Si
la pastilla del freno está desgastada hasta el punto
en el que la ranura indicadora del desgaste está casi
en contacto con la placa del disco, solicite la sustitu-
ción del conjunto de las pastillas a un concesionario
Yamaha.NOTA:_ Para inspeccionar las pastillas del freno, es necesa-
rio desmontar la rueda delantera. (Para el procedi-
miento de extracción e instalación de la rueda, con-
sulte las páges 8-86–8-88.) _
SBU13990
Inspección de las pastillas del freno trasero
Cada pastilla de freno va provista de una ranura indi-
cadora del desgaste. Estas ranuras indicadoras per-
miten comprobar el desgaste de la pastilla del freno
sin tener que desmontar el freno. Aplique el freno e
inspeccione las ranuras indicadoras de desgaste. Si
una pastilla del freno está desgastada hasta el punto
en el que la ranura indicadora del desgaste está casi
en contacto con la placa del disco, solicite la sustitu-
ción del conjunto de las pastillas a un concesionario
Yamaha.
E_5YT_Periodic.fm Page 48 Thursday, April 8, 2004 2:01 PM
Page 300 of 396

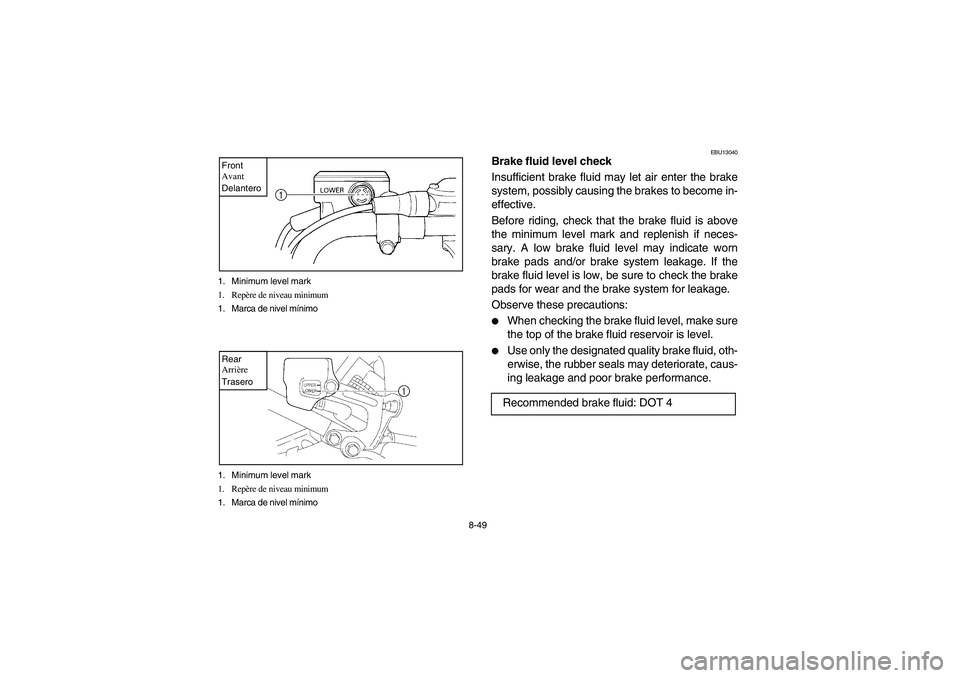

8-49 1. Minimum level mark
1. Repère de niveau minimum
1. Marca de nivel mínimo
Front
Avant
Delantero1. Minimum level mark
1. Repère de niveau minimum
1. Marca de nivel mínimoRear
Arrière
Trasero
EBU13040
Brake fluid level check
Insufficient brake fluid may let air enter the brake
system, possibly causing the brakes to become in-
effective.
Before riding, check that the brake fluid is above
the minimum level mark and replenish if neces-
sary. A low brake fluid level may indicate worn
brake pads and/or brake system leakage. If the
brake fluid level is low, be sure to check the brake
pads for wear and the brake system for leakage.
Observe these precautions:
When checking the brake fluid level, make sure
the top of the brake fluid reservoir is level.
Use only the designated quality brake fluid, oth-
erwise, the rubber seals may deteriorate, caus-
ing leakage and poor brake performance.
Recommended brake fluid: DOT 4
U5YT61.book Page 49 Wednesday, April 7, 2004 3:59 PM
