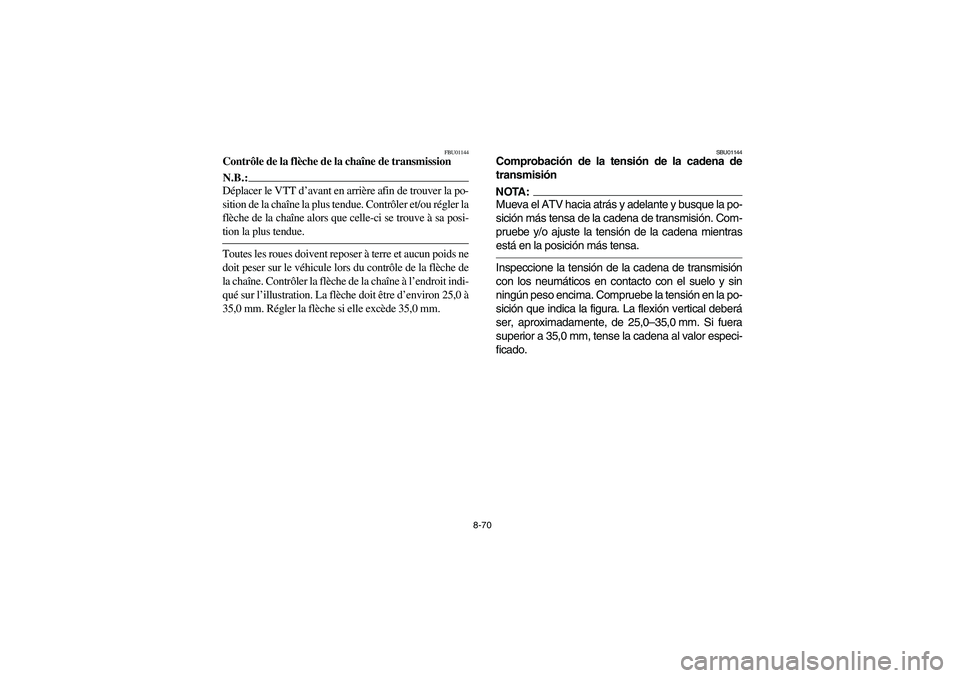

8-70
FBU01144
Contrôle de la flèche de la chaîne de transmissionN.B.:_ Déplacer le VTT d’avant en arrière afin de trouver la po-
sition de la chaîne la plus tendue. Contrôler et/ou régler la
flèche de la chaîne alors que celle-ci se trouve à sa posi-
tion la plus tendue. _Toutes les roues doivent reposer à terre et aucun poids ne
doit peser sur le véhicule lors du contrôle de la flèche de
la chaîne. Contrôler la flèche de la chaîne à l’endroit indi-
qué sur l’illustration. La flèche doit être d’environ 25,0 à
35,0 mm. Régler la flèche si elle excède 35,0 mm.
SBU01144
Comprobación de la tensión de la cadena de
transmisiónNOTA:_ Mueva el ATV hacia atrás y adelante y busque la po-
sición más tensa de la cadena de transmisión. Com-
pruebe y/o ajuste la tensión de la cadena mientras
está en la posición más tensa._Inspeccione la tensión de la cadena de transmisión
con los neumáticos en contacto con el suelo y sin
ningún peso encima. Compruebe la tensión en la po-
sición que indica la figura. La flexión vertical deberá
ser, aproximadamente, de 25,0–35,0 mm. Si fuera
superior a 35,0 mm, tense la cadena al valor especi-
ficado.
U5YT61.book Page 70 Wednesday, April 7, 2004 3:59 PM

8-71 1. Upper wheel hub bolt 2. Lower wheel hub bolt
1. Boulon supérieur de moyeu de roue
2. Boulon inférieur de moyeu de roue
1. Perno superior del cubo de la rueda
2. Perno inferior del cubo de la rueda
1. Locknut 2. Adjusting bolt 3. Alignment marks
1. Contre-écrou 2. Boulon de réglage
3. Repères d’alignement
1. Contratuerca 2. Perno de ajuste
3. Marcas de alineación
EBU14990
Drive chain slack adjustment
1. Loosen the rear wheel hub upper and lower
bolts.
2. Loosen the locknuts on each side of the swin-
garm. To tighten the drive chain, turn the ad-
justing bolts in direction
a. To loosen the
drive chain, turn the adjusting bolts in direc-
tion
b and push the wheels forward. Turn
each adjusting bolt exactly the same amount
to maintain correct axle alignment.NOTE:_ There are alignment marks on each side of the
swingarm and on the hub. Use them to check for
proper wheel axle alignment. _3. After adjusting, tighten the locknuts and the
wheel hub bolts to the specified torques.
Tightening torques:
Locknut:
16 Nm (1.6 m·kgf)
Upper wheel hub bolt:
120 Nm (12.0 m·kgf)
Lower wheel hub bolt:
73 Nm (7.3 m·kgf)
U5YT61.book Page 71 Wednesday, April 7, 2004 3:59 PM

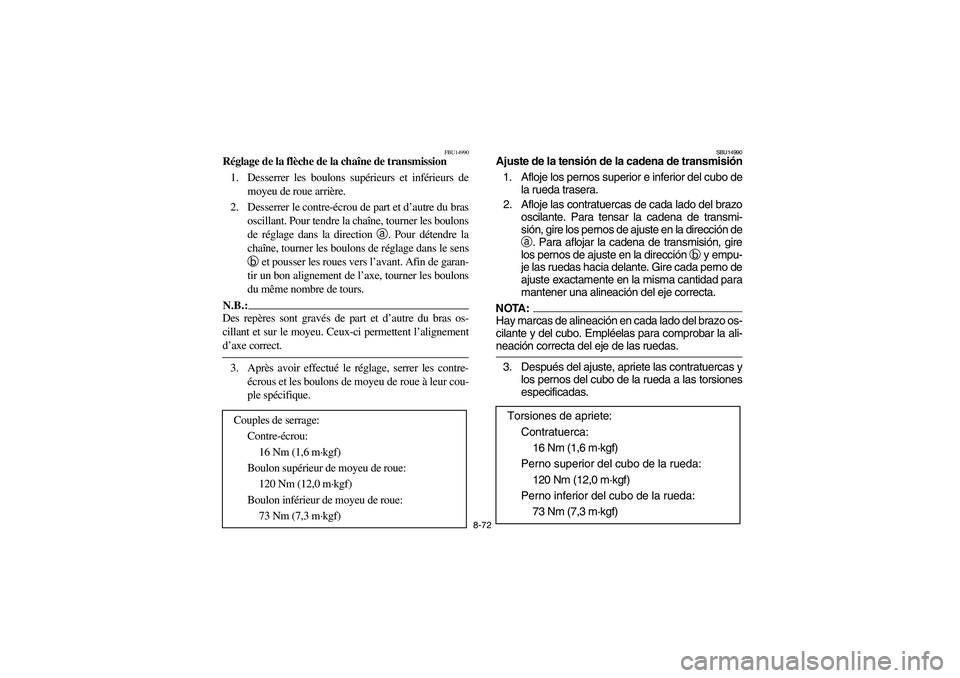

8-72
FBU14990
Réglage de la flèche de la chaîne de transmission
1. Desserrer les boulons supérieurs et inférieurs de
moyeu de roue arrière.
2. Desserrer le contre-écrou de part et d’autre du bras
oscillant. Pour tendre la chaîne, tourner les boulons
de réglage dans la direction a
. Pour détendre la
chaîne, tourner les boulons de réglage dans le sens
b
et pousser les roues vers l’avant. Afin de garan-
tir un bon alignement de l’axe, tourner les boulons
du même nombre de tours.N.B.:_ Des repères sont gravés de part et d’autre du bras os-
cillant et sur le moyeu. Ceux-ci permettent l’alignement
d’axe correct. _3. Après avoir effectué le réglage, serrer les contre-
écrous et les boulons de moyeu de roue à leur cou-
ple spécifique.
Couples de serrage:
Contre-écrou:
16 Nm (1,6 m·kgf)
Boulon supérieur de moyeu de roue:
120 Nm (12,0 m·kgf)
Boulon inférieur de moyeu de roue:
73 Nm (7,3 m·kgf)
SBU14990
Ajuste de la tensión de la cadena de transmisión
1. Afloje los pernos superior e inferior del cubo de
la rueda trasera.
2. Afloje las contratuercas de cada lado del brazo
oscilante. Para tensar la cadena de transmi-
sión, gire los pernos de ajuste en la dirección de
a. Para aflojar la cadena de transmisión, gire
los pernos de ajuste en la dirección
b y empu-
je las ruedas hacia delante. Gire cada perno de
ajuste exactamente en la misma cantidad para
mantener una alineación del eje correcta.NOTA:_ Hay marcas de alineación en cada lado del brazo os-
cilante y del cubo. Empléelas para comprobar la ali-
neación correcta del eje de las ruedas. _3. Después del ajuste, apriete las contratuercas y
los pernos del cubo de la rueda a las torsiones
especificadas.
Torsiones de apriete:
Contratuerca:
16 Nm (1,6 m·kgf)
Perno superior del cubo de la rueda:
120 Nm (12,0 m·kgf)
Perno inferior del cubo de la rueda:
73 Nm (7,3 m·kgf)
U5YT61.book Page 72 Wednesday, April 7, 2004 3:59 PM

8-73 1. O-ring
1. Joint torique
1. Junta tórica
EBU00805
Lubricating the drive chain
The drive chain must be cleaned and lubricated at
the intervals specified in the periodic maintenance
and lubrication chart, otherwise it will quickly wear
out, especially when riding in dusty or wet areas.
Service the drive chain as follows.CAUTION:_ The drive chain must be lubricated after wash-
ing the ATV or riding in the rain. _1. Clean the drive chain with kerosene and a
small soft brush.CAUTION:_ To prevent damaging the O-rings, do not clean
the drive chain with steam cleaners, high-pres-
sure washers or inappropriate solvents. _2. Wipe the drive chain dry.
3. Thoroughly lubricate the drive chain with a
special O-ring chain lubricant.CAUTION:_ Do not use engine oil or any other lubricants
for the drive chain, as they may contain sub-
stances that could damage the O-rings. _
U5YT61.book Page 73 Wednesday, April 7, 2004 3:59 PM

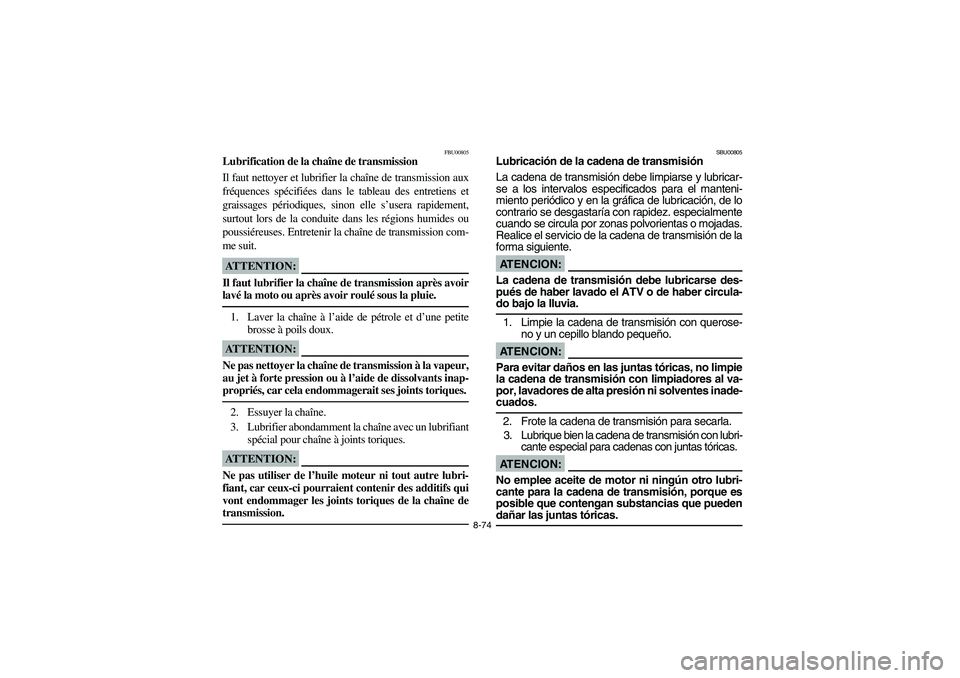

8-74
FBU00805
Lubrification de la chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de transmission aux
fréquences spécifiées dans le tableau des entretiens et
graissages périodiques, sinon elle s’usera rapidement,
surtout lors de la conduite dans les régions humides ou
poussiéreuses. Entretenir la chaîne de transmission com-
me suit.ATTENTION:Il faut lubrifier la chaîne de transmission après avoir
lavé la moto ou après avoir roulé sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une petite
brosse à poils doux.ATTENTION:Ne pas nettoyer la chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de dissolvants inap-
propriés, car cela endommagerait ses joints toriques. _2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un lubrifiant
spécial pour chaîne à joints toriques.ATTENTION:Ne pas utiliser de l’huile moteur ni tout autre lubri-
fiant, car ceux-ci pourraient contenir des additifs qui
vont endommager les joints toriques de la chaîne de
transmission. _
SBU00805
Lubricación de la cadena de transmisión
La cadena de transmisión debe limpiarse y lubricar-
se a los intervalos especificados para el manteni-
miento periódico y en la gráfica de lubricación, de lo
contrario se desgastaría con rapidez. especialmente
cuando se circula por zonas polvorientas o mojadas.
Realice el servicio de la cadena de transmisión de la
forma siguiente.AT E N C I O N :_ La cadena de transmisión debe lubricarse des-
pués de haber lavado el ATV o de haber circula-
do bajo la lluvia. _1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.AT E N C I O N :_ Para evitar daños en las juntas tóricas, no limpie
la cadena de transmisión con limpiadores al va-
por, lavadores de alta presión ni solventes inade-
cuados. _2. Frote la cadena de transmisión para secarla.
3. Lubrique bien la cadena de transmisión con lubri-
cante especial para cadenas con juntas tóricas.AT E N C I O N :_ No emplee aceite de motor ni ningún otro lubri-
cante para la cadena de transmisión, porque es
posible que contengan substancias que pueden
dañar las juntas tóricas. _
U5YT61.book Page 74 Wednesday, April 7, 2004 3:59 PM

8-75
EBU00570
Cable inspection and lubrication
WARNING
Inspect cables frequently and replace if dam-
aged. Corrosion can result when the outer cov-
ering of control cables becomes damaged.
Cables can also become frayed or kinked. Op-
eration of controls could be restricted, which
could cause an accident or injury.Lubricate the inner cables and the cable ends. If
the cables do not operate smoothly, ask a Yamaha
dealer to replace them.
EBU00737
Brake and shift pedal/brake and clutch lever lu-
brication
Lubricate the pivoting parts of each lever and pedal.Recommended lubricant:
Engine oil
Recommended lubricant:
Lithium-soap-based grease
(all-purpose grease)
U5YT61.book Page 75 Wednesday, April 7, 2004 3:59 PM

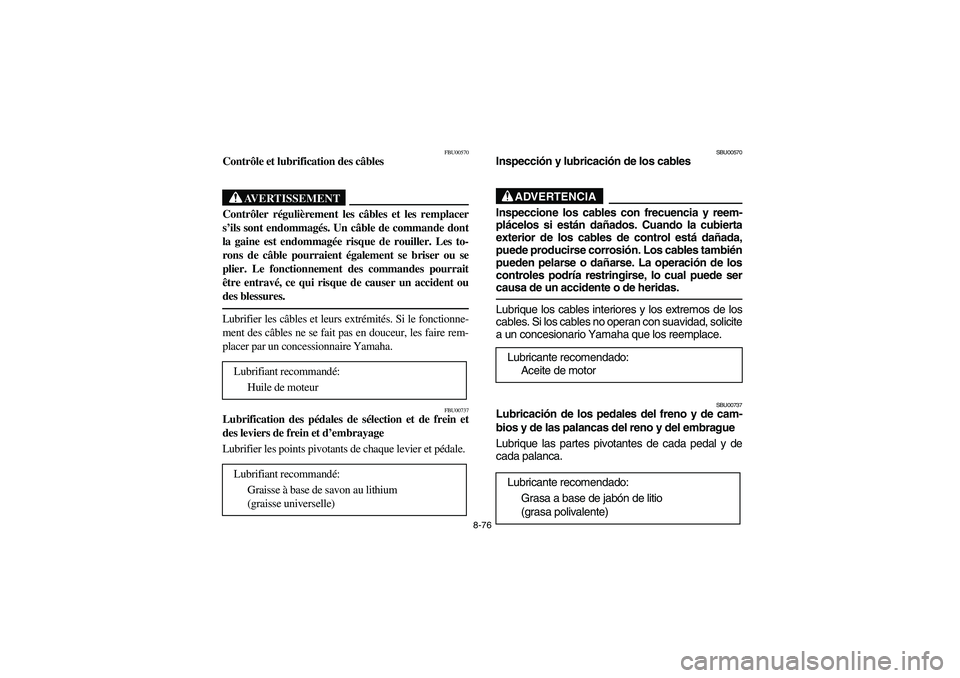

8-76
FBU00570
Contrôle et lubrification des câbles
AVERTISSEMENT
_ Contrôler régulièrement les câbles et les remplacer
s’ils sont endommagés. Un câble de commande dont
la gaine est endommagée risque de rouiller. Les to-
rons de câble pourraient également se briser ou se
plier. Le fonctionnement des commandes pourrait
être entravé, ce qui risque de causer un accident ou
des blessures. _Lubrifier les câbles et leurs extrémités. Si le fonctionne-
ment des câbles ne se fait pas en douceur, les faire rem-
placer par un concessionnaire Yamaha.
FBU00737
Lubrification des pédales de sélection et de frein et
des leviers de frein et d’embrayage
Lubrifier les points pivotants de chaque levier et pédale. Lubrifiant recommandé:
Huile de moteur
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
SBU00570
Inspección y lubricación de los cables
ADVERTENCIA
Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,
puede producirse corrosión. Los cables también
pueden pelarse o dañarse. La operación de los
controles podría restringirse, lo cual puede ser
causa de un accidente o de heridas.Lubrique los cables interiores y los extremos de los
cables. Si los cables no operan con suavidad, solicite
a un concesionario Yamaha que los reemplace.
SBU00737
Lubricación de los pedales del freno y de cam-
bios y de las palancas del reno y del embrague
Lubrique las partes pivotantes de cada pedal y de
cada palanca.Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa a base de jabón de litio
(grasa polivalente)
U5YT61.book Page 76 Wednesday, April 7, 2004 3:59 PM

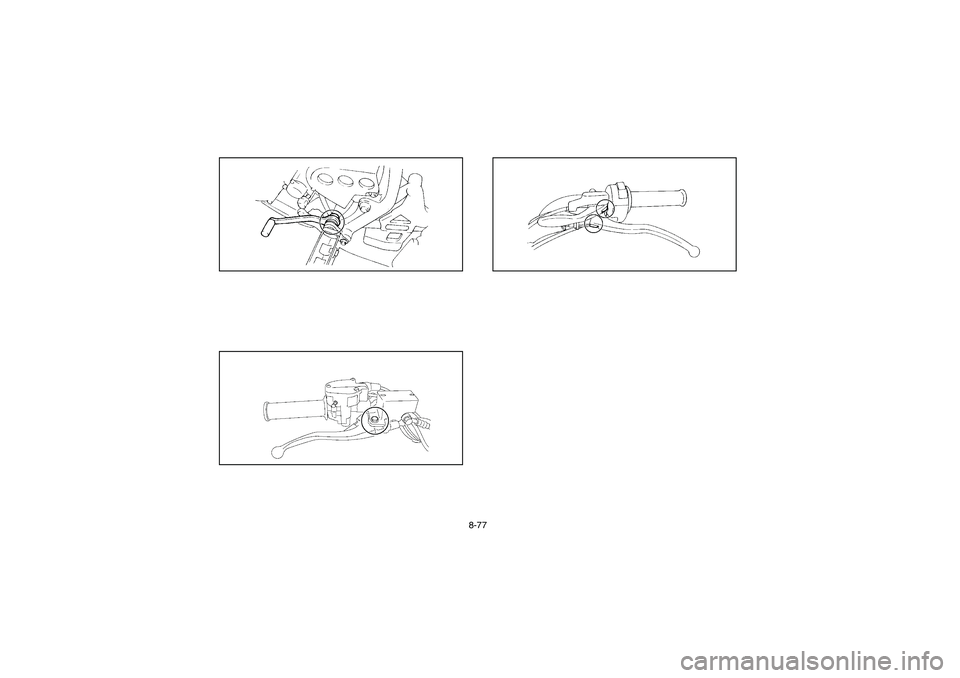

8-77
U5YT61.book Page 77 Wednesday, April 7, 2004 3:59 PM

8-78
U5YT61.book Page 78 Wednesday, April 7, 2004 3:59 PM

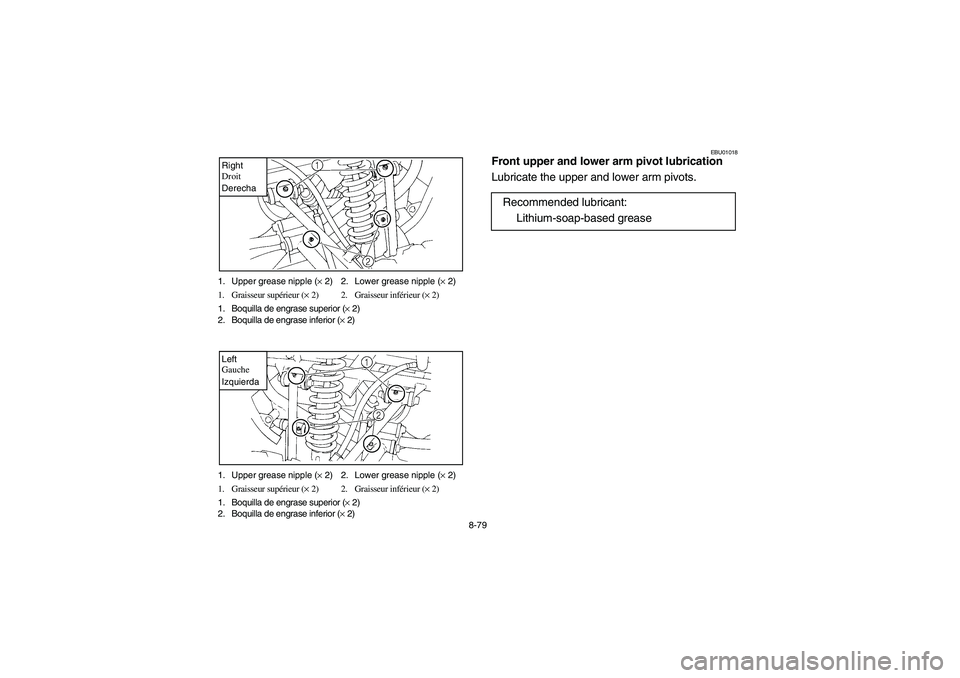

8-79 1. Upper grease nipple (× 2) 2. Lower grease nipple (× 2)
1. Graisseur supérieur (× 2) 2. Graisseur inférieur (× 2)
1. Boquilla de engrase superior (× 2)
2. Boquilla de engrase inferior (× 2)
Right
Droit
Derecha1. Upper grease nipple (× 2) 2. Lower grease nipple (× 2)
1. Graisseur supérieur (× 2) 2. Graisseur inférieur (× 2)
1. Boquilla de engrase superior (× 2)
2. Boquilla de engrase inferior (× 2)Left
Gauche
Izquierda
EBU01018
Front upper and lower arm pivot lubrication
Lubricate the upper and lower arm pivots.
Recommended lubricant:
Lithium-soap-based grease
U5YT61.book Page 79 Wednesday, April 7, 2004 3:59 PM
