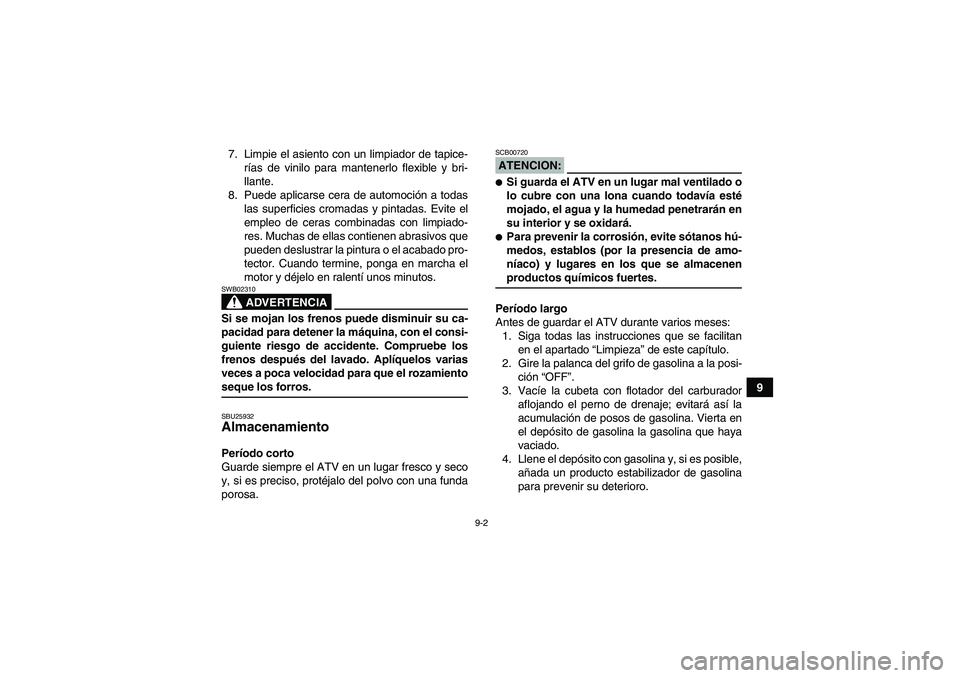

9 7. Limpie el asiento con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
8. Puede aplicarse cera de automoción a todas
las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
ADVERTENCIA
SWB02310Si se mojan los frenos puede disminuir su ca-
pacidad para detener la máquina, con el consi-
guiente riesgo de accidente. Compruebe los
frenos después del lavado. Aplíquelos varias
veces a poca velocidad para que el rozamientoseque los forros.SBU25932Almacenamiento Período corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa.
ATENCION:SCB00720Si guarda el ATV en un lugar mal ventilado o
lo cubre con una lona cuando todavía esté
mojado, el agua y la humedad penetrarán en
su interior y se oxidará.Para prevenir la corrosión, evite sótanos hú-
medos, establos (por la presencia de amo-
níaco) y lugares en los que se almacenenproductos químicos fuertes.
Período largo
Antes de guardar el ATV durante varios meses:
1. Siga todas las instrucciones que se facilitan
en el apartado “Limpieza” de este capítulo.
2. Gire la palanca del grifo de gasolina a la posi-
ción “OFF”.
3. Vacíe la cubeta con flotador del carburador
aflojando el perno de drenaje; evitará así la
acumulación de posos de gasolina. Vierta en
el depósito de gasolina la gasolina que haya
vaciado.
4. Llene el depósito con gasolina y, si es posible,
añada un producto estabilizador de gasolina
para prevenir su deterioro.
U5YT64S0.book Page 2 Friday, April 6, 2007 7:49 PM
Page 132 of 142
9-3

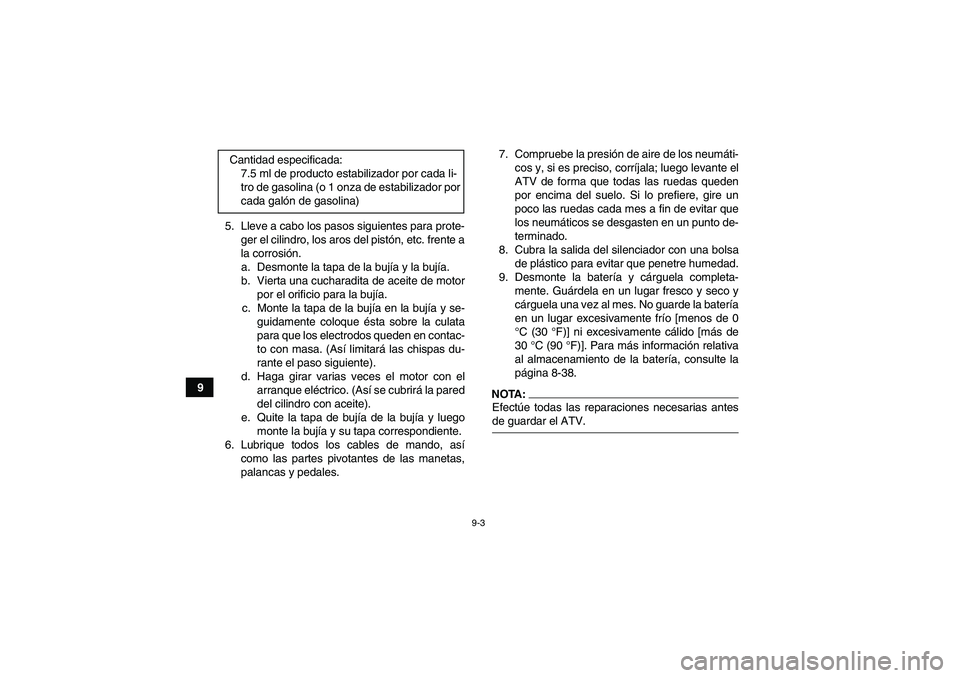

95. Lleve a cabo los pasos siguientes para prote-
ger el cilindro, los aros del pistón, etc. frente a
la corrosión.
a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor
por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (Así limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el
arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de bujía de la bujía y luego
monte la bujía y su tapa correspondiente.
6. Lubrique todos los cables de mando, así
como las partes pivotantes de las manetas,
palancas y pedales.7. Compruebe la presión de aire de los neumáti-
cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.
8. Cubra la salida del silenciador con una bolsa
de plástico para evitar que penetre humedad.
9. Desmonte la batería y cárguela completa-
mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente frío [menos de 0
°C (30 °F)] ni excesivamente cálido [más de
30 °C (90 °F)]. Para más información relativa
al almacenamiento de la batería, consulte la
página 8-38.
NOTA:Efectúe todas las reparaciones necesarias antesde guardar el ATV. Cantidad especificada:
7.5 ml de producto estabilizador por cada li-
tro de gasolina (o 1 onza de estabilizador por
cada galón de gasolina)
U5YT64S0.book Page 3 Friday, April 6, 2007 7:49 PM
Page 133 of 142
10-1
10
SBU25960
ESPECIFICACIONES
Dimensiones:Longitud total:
1780 mm (70.1 in)
Anchura total:
1095 mm (43.1 in)
Altura total:
1080 mm (42.5 in)
Altura del asiento:
820 mm (32.3 in)
Distancia entre ejes:
1210 mm (47.6 in)
Holgura mínima al suelo:
115 mm (4.5 in)
Radio de giro mínimo:
3100 mm (122 in)Peso:Con aceite y combustible:
180.0 kg (397 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
349.0 cm³
Calibre × Carrera:
83.0 × 64.5 mm (3.27 × 2.54 in)Relación de compresión:
9.20 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE5W30 o SAE10W30 o SAE10W40 o SAE15W40 o
SAE20W40 o SAE20W50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
U5YT64S0.book Page 1 Friday, April 6, 2007 7:49 PM
Page 134 of 142
10-2
10
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con repuesto de filtro de aceite:
2.60 L (2.75 US qt) (2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo (EUR)
Únicamente gasolina sin plomo (AUS)(NZL)
Capacidad del depósito de combustible:
9.0 L (2.38 US gal) (1.98 Imp.gal)
Cantidad de reserva de combustible:
2.7 L (0.71 US gal) (0.59 Imp.gal)Carburador:Fabricante:
MIKUNI
Modelo × cantidad:
BSR36 x 1Bujía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceite
Operación:
Operación con mano izquierda
Transmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
76/24 (3.166)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
38/13 (2.923)
Tipo de transmisión:
Velocidad 6 avance y 1 marcha atrás, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
36/16 × 20/27 × 29/18 (2.685)
2a:
33/20 × 20/27 × 29/18 (1.969)
3a:
29/23 × 20/27 × 29/18 (1.504)
4a:
27/26 × 20/27 × 29/18 (1.239)
5a:
25/28 × 20/27 × 29/18 (1.065)
6a:
23/29 × 20/27 × 29/18 (0.946)
Marcha atrás:
33/16 × 33/10 (6.806)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
U5YT64S0.book Page 2 Friday, April 6, 2007 7:49 PM
Page 135 of 142
10-3
10
Ángulo del eje delantero:
6.0 °
Base del ángulo de inclinación:
26.0 mm (1.02 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT21 x 7-10
Fabricante/modelo:
DUNLOP/KT851BNeumático trasero:Tipo:
Sin cámara
Tamaño:
AT20 x 10-9
Fabricante/modelo:
DUNLOP/KT877ACarga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
25.0 kPa (3.6 psi) (0.250 kgf/cm²)
Trasero:
25.0 kPa (3.6 psi) (0.250 kgf/cm²)Mínimo:
Delantero:
22.0 kPa (3.2 psi) (0.220 kgf/cm²)
Trasero:
22.0 kPa (3.2 psi) (0.220 kgf/cm²)
Máximo:
Delantero:
28.0 kPa (4.1 psi) (0.280 kgf/cm²)
Trasero:
28.0 kPa (4.1 psi) (0.280 kgf/cm²)
Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 5.5ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
U5YT64S0.book Page 3 Friday, April 6, 2007 7:49 PM
Page 136 of 142
10-4
10
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
200 mm (7.9 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
210 mm (8.3 in)Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U5YT64S0.book Page 4 Friday, April 6, 2007 7:49 PM
Page 137 of 142
11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR

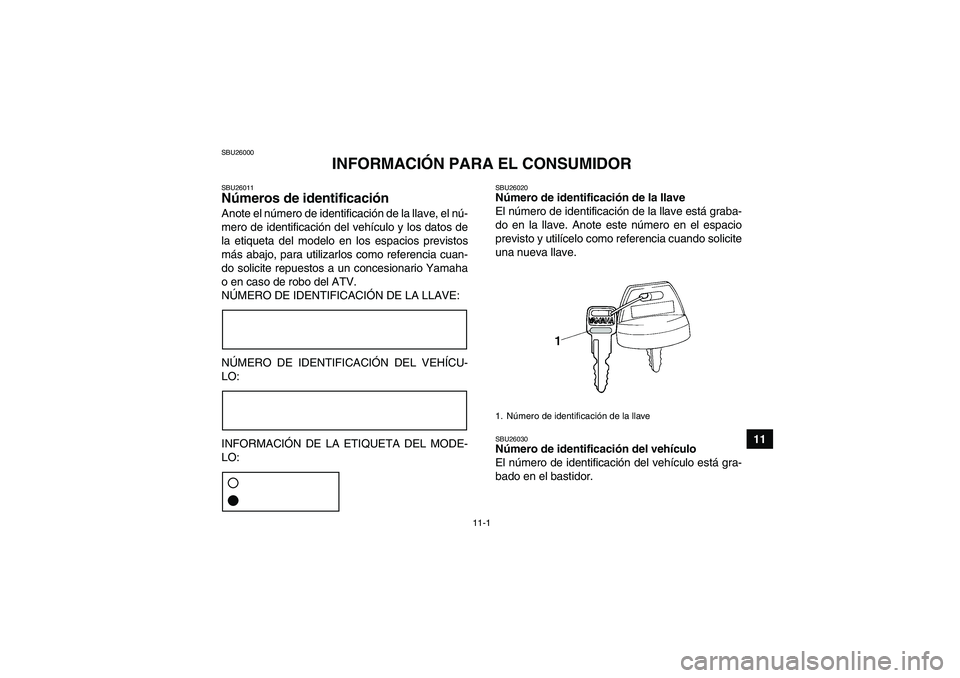

SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26030Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U5YT64S0.book Page 1 Friday, April 6, 2007 7:49 PM
Page 138 of 142
11-2
11

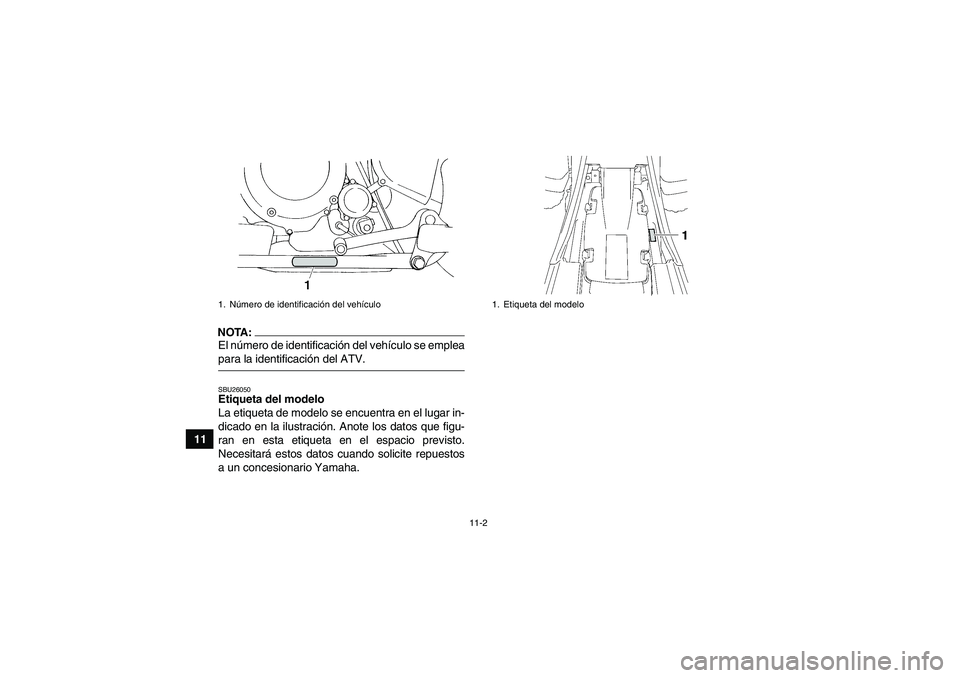

NOTA:El número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
1. Etiqueta del modelo
U5YT64S0.book Page 2 Friday, April 6, 2007 7:49 PM
Page 139 of 142
INDEX
AAccesorios y carga ......................................................... 6-9
Aceite del motor y filtro de aceite ................................. 8-11
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-12BBatería ......................................................................... 8-38
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-43
Bombilla del faro, cambio ............................................. 8-41
Bujía, comprobación ...................................................... 8-9CCables, comprobación y engrase ................................ 8-33
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-32
Cambio ........................................................................... 6-5
Carburador, ajuste ....................................................... 8-19
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-35
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-14
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de identificación de averías ............................. 8-46
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5EEje de dirección, engrase ............................................ 8-38Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-7
Estacionamiento en una pendiente ............................... 6-8
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2
FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-14
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-40GGasolina .................................................................. 4-9, 5-4
Grifo de gasolina .......................................................... 4-10HHolgura de la válvula ................................................... 8-21IIdentificación de averías .............................................. 8-45
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-28
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1JJuego de la cadena de transmisión ............................. 8-30
U5YT64S0.book Page 1 Friday, April 6, 2007 7:49 PM
Page 140 of 142
Juego de la maneta de freno delantero,
comprobación ............................................................ 8-25
Juego del freno de estacionamiento, ajuste ................. 8-26
Juego libre de la maneta de embrague, ajuste ............ 8-29
Juego libre del cable del acelerador, ajuste ................. 8-21LLimitador de velocidad ................................................... 4-4
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-24
Líquido de freno, comprobación ................................... 8-23
Lista de comprobaciones previas ................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-2
Luz del faro, ajuste ....................................................... 8-42
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto ..................................... 4-2MManeta de aceleración ............................................ 4-3, 5-5
Maneta de embrague ..................................................... 4-5
Maneta del freno ............................................................ 4-5
Maneta del freno de estacionamiento ............................ 4-6
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-34
Manual del propietario y juego de herramientas ............ 8-1
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1Números de identificación ............................................ 11-1
PPalanca de selección de marcha ................................... 4-8
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-18
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-22
Pedal de cambio ............................................................ 4-7
Pedal de freno ................................................................ 4-6
Pedales de freno y cambio, comprobación y
engrase ...................................................................... 8-35
Pivotes del basculante, engrase .................................. 8-36
Posición del pedal de freno, comprobación ................. 8-25
Presión de los neumáticos, medición ............................. 5-7
Puntos de pivote del brazo de relé de la suspensión
trasera y de acoplamiento del brazo, engrase ........... 8-36RRalentí del motor .......................................................... 8-20
Rodaje del motor ............................................................ 6-7
Rueda, desmontaje ...................................................... 8-44
Rueda, montaje ............................................................ 8-44SSuspensión, engrase de los pivotes del brazo superior
y del brazo inferior ..................................................... 8-37TTapón del depósito de gasolina ..................................... 4-8
U5YT64S0.book Page 2 Friday, April 6, 2007 7:49 PM
