YAMAHA YFM350R 2010 Manuale de Empleo (in Spanish)

8-16

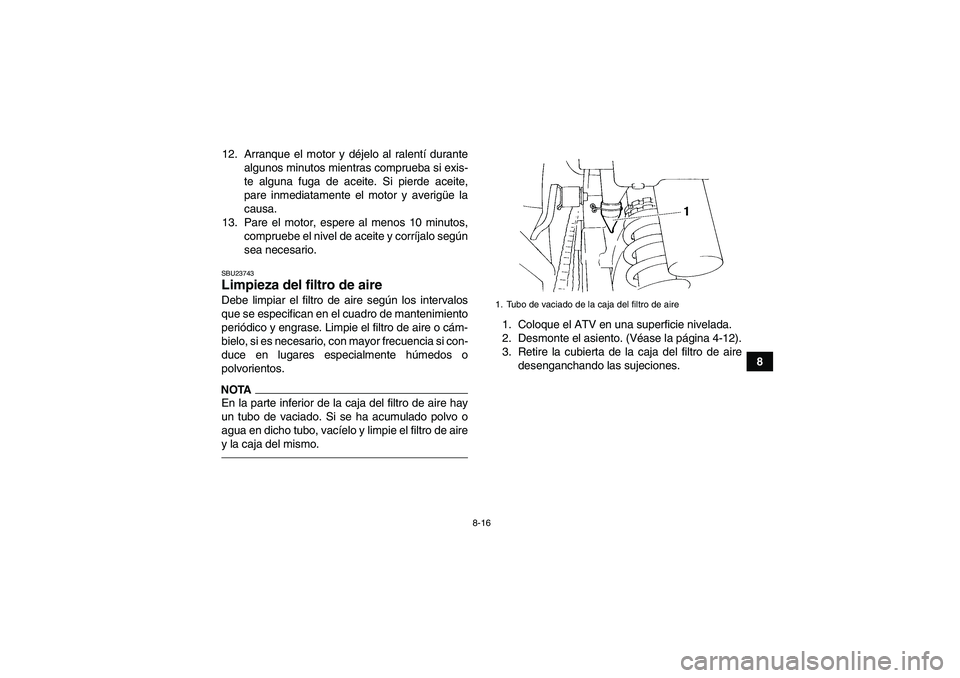

8 12. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
13. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario.
SBU23743Limpieza del filtro de aire Debe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-12).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.1. Tubo de vaciado de la caja del filtro de aire
U1BS60S0.book Page 16 Thursday, April 16, 2009 7:12 PM

8-17

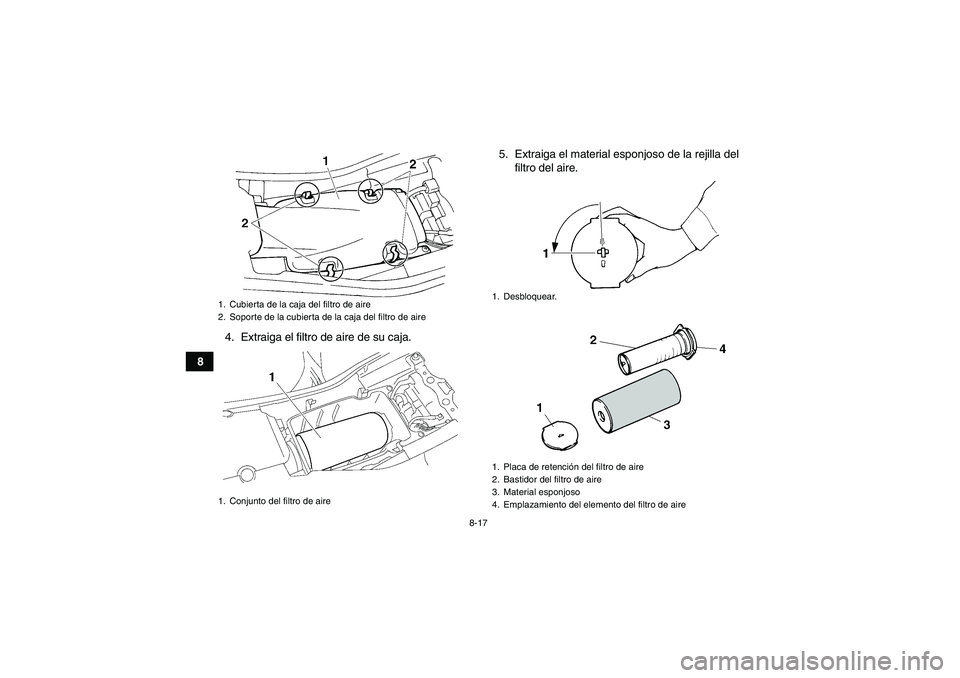

84. Extraiga el filtro de aire de su caja.5. Extraiga el material esponjoso de la rejilla del
filtro del aire.
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
1. Conjunto del filtro de aire
1. Desbloquear.
1. Placa de retención del filtro de aire
2. Bastidor del filtro de aire
3. Material esponjoso
4. Emplazamiento del elemento del filtro de aire
U1BS60S0.book Page 17 Thursday, April 16, 2009 7:12 PM

8-18

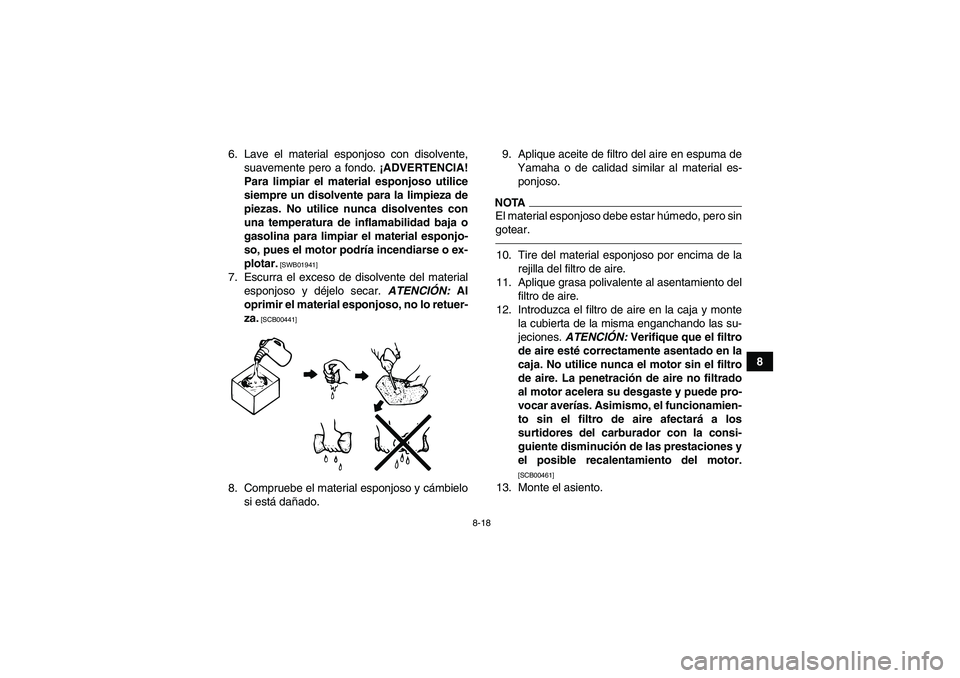

8 6. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01941]
7. Escurra el exceso de disolvente del material
esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
8. Compruebe el material esponjoso y cámbielo
si está dañado.9. Aplique aceite de filtro del aire en espuma de
Yamaha o de calidad similar al material es-
ponjoso.
NOTAEl material esponjoso debe estar húmedo, pero sin
gotear.10. Tire del material esponjoso por encima de la
rejilla del filtro de aire.
11. Aplique grasa polivalente al asentamiento del
filtro de aire.
12. Introduzca el filtro de aire en la caja y monte
la cubierta de la misma enganchando las su-
jeciones. ATENCIÓN: Verifique que el filtro
de aire esté correctamente asentado en la
caja. No utilice nunca el motor sin el filtro
de aire. La penetración de aire no filtrado
al motor acelera su desgaste y puede pro-
vocar averías. Asimismo, el funcionamien-
to sin el filtro de aire afectará a los
surtidores del carburador con la consi-
guiente disminución de las prestaciones y
el posible recalentamiento del motor.
[SCB00461]
13. Monte el asiento.
U1BS60S0.book Page 18 Thursday, April 16, 2009 7:12 PM

8-19
8

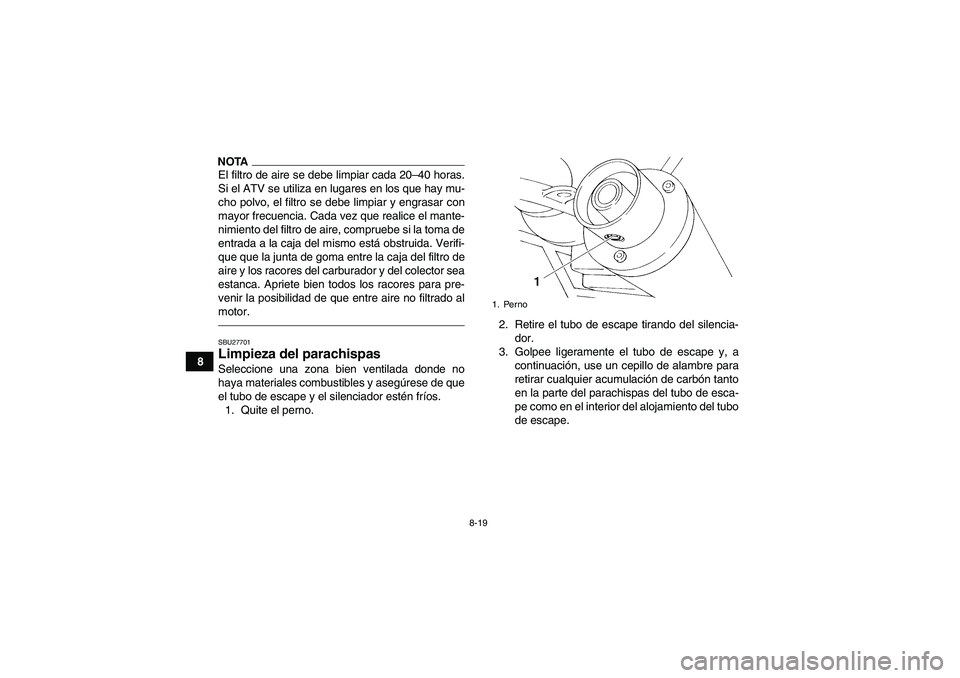

NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.SBU27701Limpieza del parachispas Seleccione una zona bien ventilada donde no
haya materiales combustibles y asegúrese de que
el tubo de escape y el silenciador estén fríos.
1. Quite el perno.2. Retire el tubo de escape tirando del silencia-
dor.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.
1. Perno
U1BS60S0.book Page 19 Thursday, April 16, 2009 7:12 PM

8-20

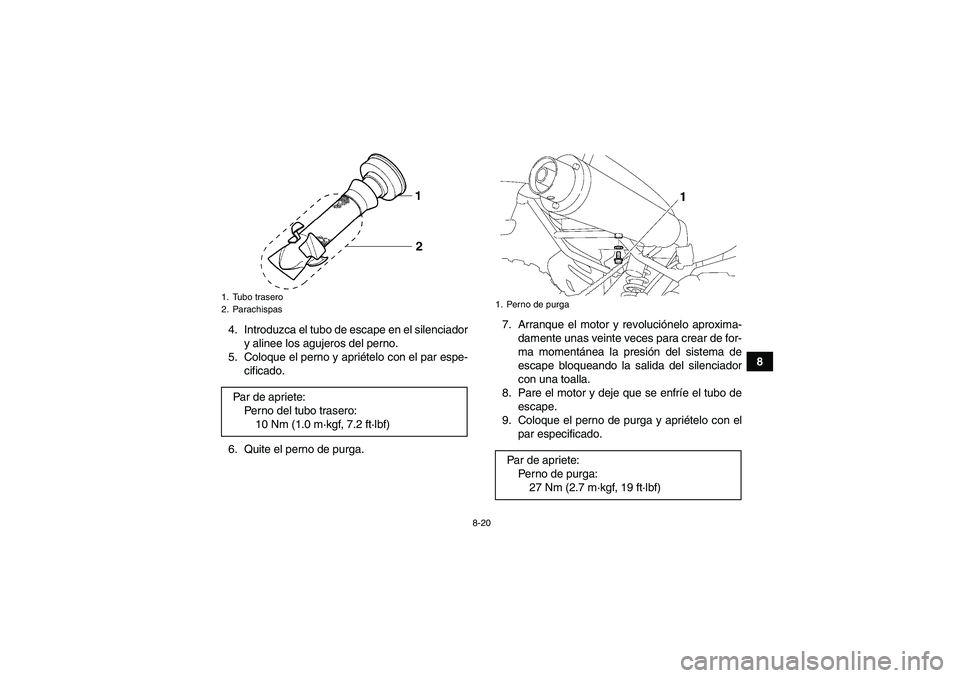

8 4. Introduzca el tubo de escape en el silenciador
y alinee los agujeros del perno.
5. Coloque el perno y apriételo con el par espe-
cificado.
6. Quite el perno de purga.7. Arranque el motor y revoluciónelo aproxima-
damente unas veinte veces para crear de for-
ma momentánea la presión del sistema de
escape bloqueando la salida del silenciador
con una toalla.
8. Pare el motor y deje que se enfríe el tubo de
escape.
9. Coloque el perno de purga y apriételo con el
par especificado.
1. Tubo trasero
2. ParachispasPar de apriete:
Perno del tubo trasero:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Perno de purgaPar de apriete:
Perno de purga:
27 Nm (2.7 m·kgf, 19 ft·lbf)
U1BS60S0.book Page 20 Thursday, April 16, 2009 7:12 PM

8-21
8

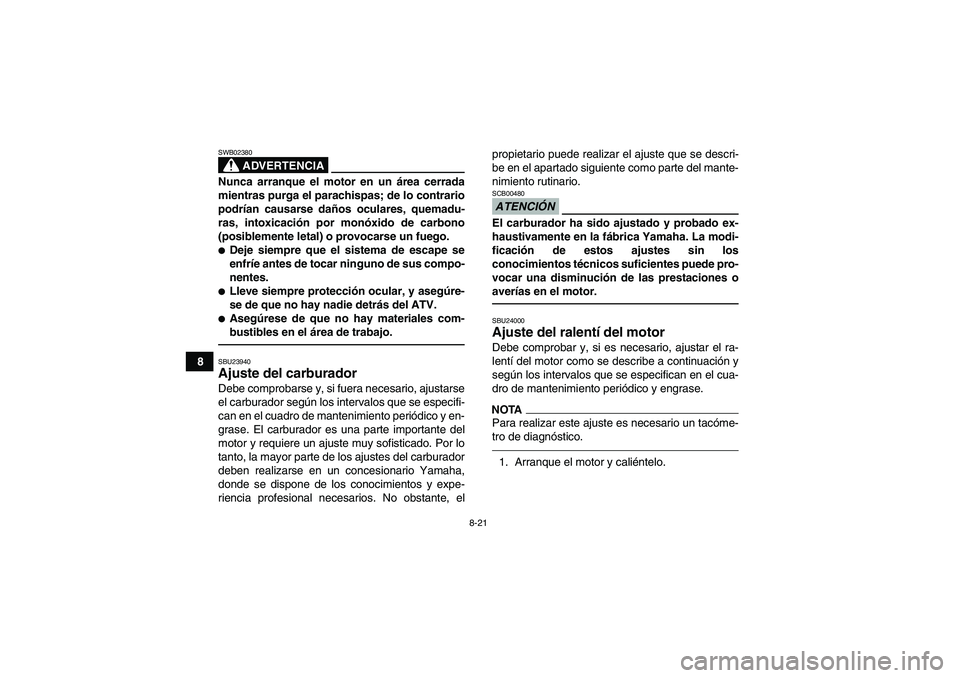

ADVERTENCIA
SWB02380Nunca arranque el motor en un área cerrada
mientras purga el parachispas; de lo contrario
podrían causarse daños oculares, quemadu-
ras, intoxicación por monóxido de carbono
(posiblemente letal) o provocarse un fuego.
Deje siempre que el sistema de escape se
enfríe antes de tocar ninguno de sus compo-
nentes.
Lleve siempre protección ocular, y asegúre-
se de que no hay nadie detrás del ATV.
Asegúrese de que no hay materiales com-
bustibles en el área de trabajo.SBU23940Ajuste del carburador Debe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y en-
grase. El carburador es una parte importante del
motor y requiere un ajuste muy sofisticado. Por lo
tanto, la mayor parte de los ajustes del carburador
deben realizarse en un concesionario Yamaha,
donde se dispone de los conocimientos y expe-
riencia profesional necesarios. No obstante, elpropietario puede realizar el ajuste que se descri-
be en el apartado siguiente como parte del mante-
nimiento rutinario.
ATENCIÓNSCB00480El carburador ha sido ajustado y probado ex-
haustivamente en la fábrica Yamaha. La modi-
ficación de estos ajustes sin los
conocimientos técnicos suficientes puede pro-
vocar una disminución de las prestaciones o
averías en el motor.SBU24000Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación y
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.NOTAPara realizar este ajuste es necesario un tacóme-
tro de diagnóstico.1. Arranque el motor y caliéntelo.
U1BS60S0.book Page 21 Thursday, April 16, 2009 7:12 PM

8-22
8

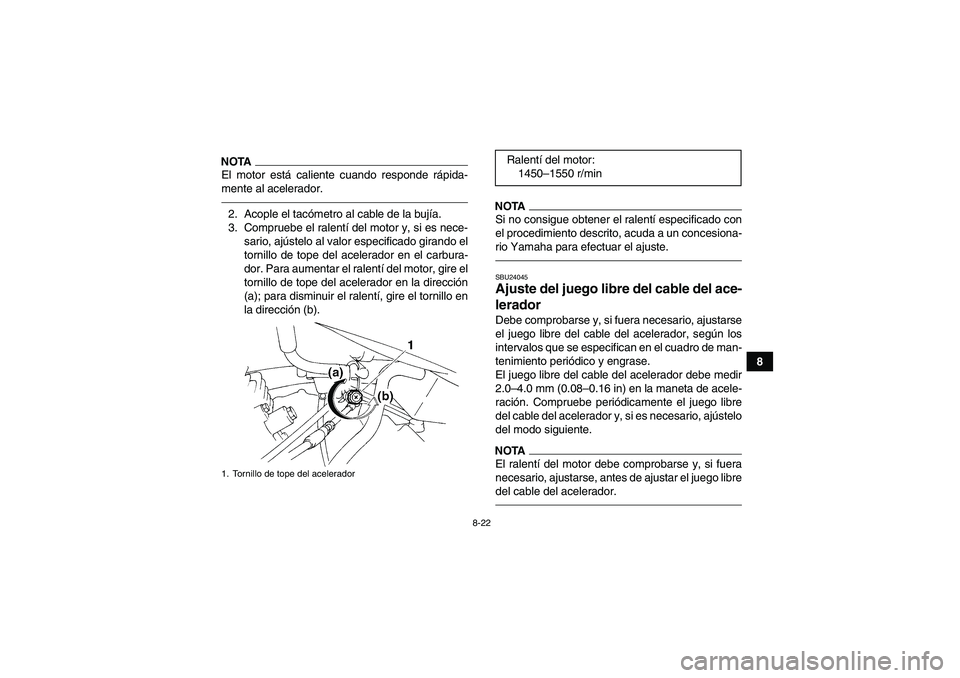

NOTAEl motor está caliente cuando responde rápida-
mente al acelerador.2. Acople el tacómetro al cable de la bujía.
3. Compruebe el ralentí del motor y, si es nece-
sario, ajústelo al valor especificado girando el
tornillo de tope del acelerador en el carbura-
dor. Para aumentar el ralentí del motor, gire el
tornillo de tope del acelerador en la dirección
(a); para disminuir el ralentí, gire el tornillo en
la dirección (b).
NOTASi no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesiona-
rio Yamaha para efectuar el ajuste.SBU24045Ajuste del juego libre del cable del ace-
lerador Debe comprobarse y, si fuera necesario, ajustarse
el juego libre del cable del acelerador, según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre del cable del acelerador debe medir
2.0–4.0 mm (0.08–0.16 in) en la maneta de acele-
ración. Compruebe periódicamente el juego libre
del cable del acelerador y, si es necesario, ajústelo
del modo siguiente.NOTAEl ralentí del motor debe comprobarse y, si fuera
necesario, ajustarse, antes de ajustar el juego libre
del cable del acelerador.
1. Tornillo de tope del acelerador
Ralentí del motor:
1450–1550 r/min
U1BS60S0.book Page 22 Thursday, April 16, 2009 7:12 PM

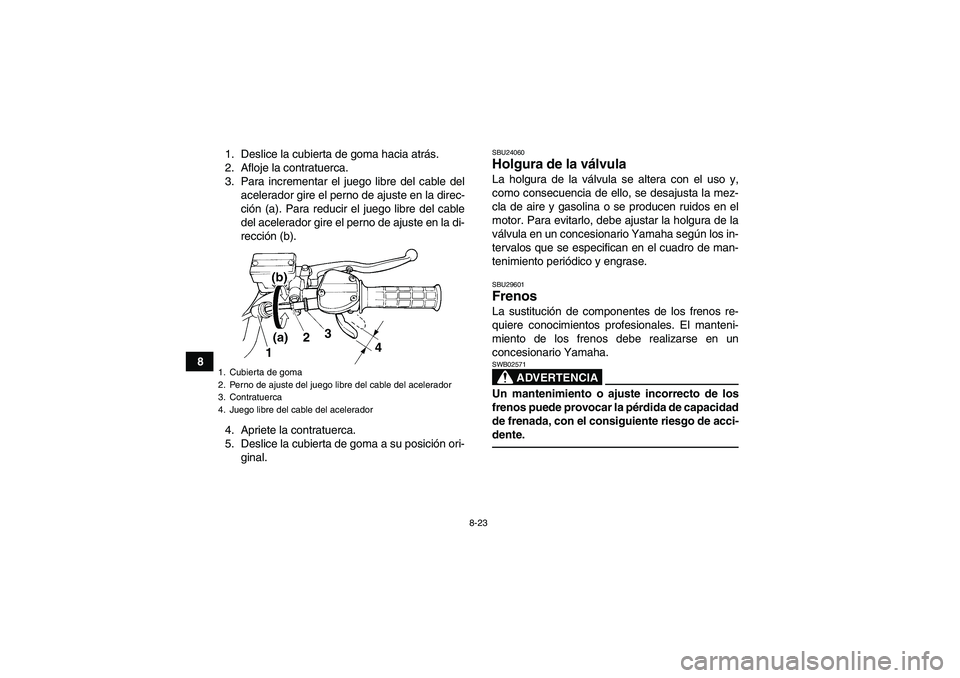

8-23
81. Deslice la cubierta de goma hacia atrás.
2. Afloje la contratuerca.
3. Para incrementar el juego libre del cable del
acelerador gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre del cable
del acelerador gire el perno de ajuste en la di-
rección (b).
4. Apriete la contratuerca.
5. Deslice la cubierta de goma a su posición ori-
ginal.
SBU24060Holgura de la válvula La holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en el
motor. Para evitarlo, debe ajustar la holgura de la
válvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.SBU29601Frenos La sustitución de componentes de los frenos re-
quiere conocimientos profesionales. El manteni-
miento de los frenos debe realizarse en un
concesionario Yamaha.
ADVERTENCIA
SWB02571Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.
1. Cubierta de goma
2. Perno de ajuste del juego libre del cable del acelerador
3. Contratuerca
4. Juego libre del cable del acelerador
3
12
4
U1BS60S0.book Page 23 Thursday, April 16, 2009 7:12 PM

8-24
8

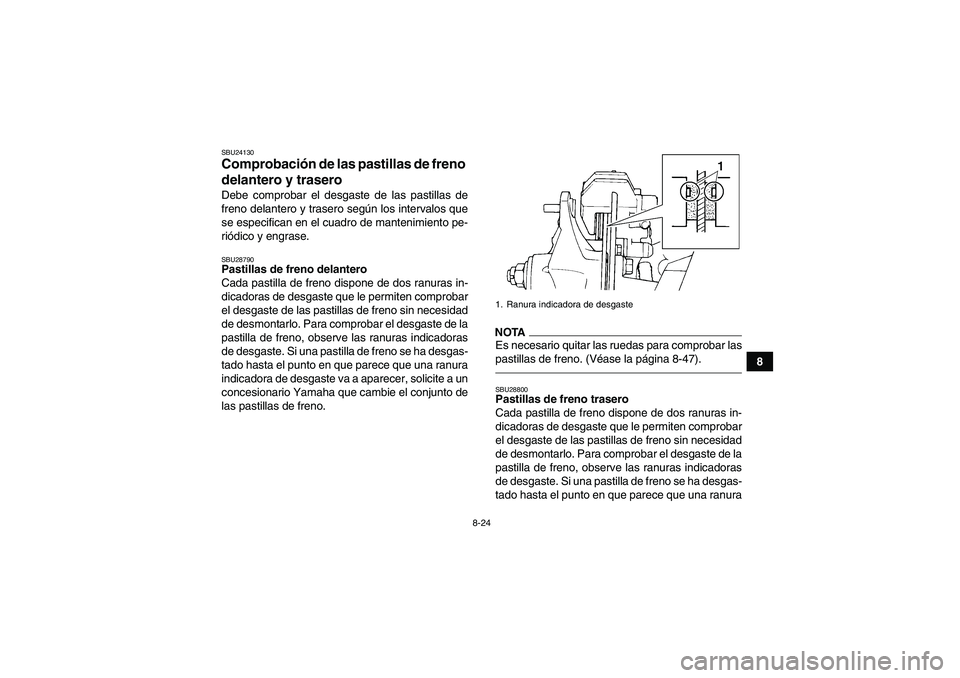

SBU24130Comprobación de las pastillas de freno
delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.SBU28790Pastillas de freno delantero
Cada pastilla de freno dispone de dos ranuras in-
dicadoras de desgaste que le permiten comprobar
el desgaste de las pastillas de freno sin necesidad
de desmontarlo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha desgas-
tado hasta el punto en que parece que una ranura
indicadora de desgaste va a aparecer, solicite a un
concesionario Yamaha que cambie el conjunto de
las pastillas de freno.
NOTAEs necesario quitar las ruedas para comprobar las
pastillas de freno. (Véase la página 8-47).SBU28800Pastillas de freno trasero
Cada pastilla de freno dispone de dos ranuras in-
dicadoras de desgaste que le permiten comprobar
el desgaste de las pastillas de freno sin necesidad
de desmontarlo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha desgas-
tado hasta el punto en que parece que una ranura1. Ranura indicadora de desgaste
U1BS60S0.book Page 24 Thursday, April 16, 2009 7:12 PM

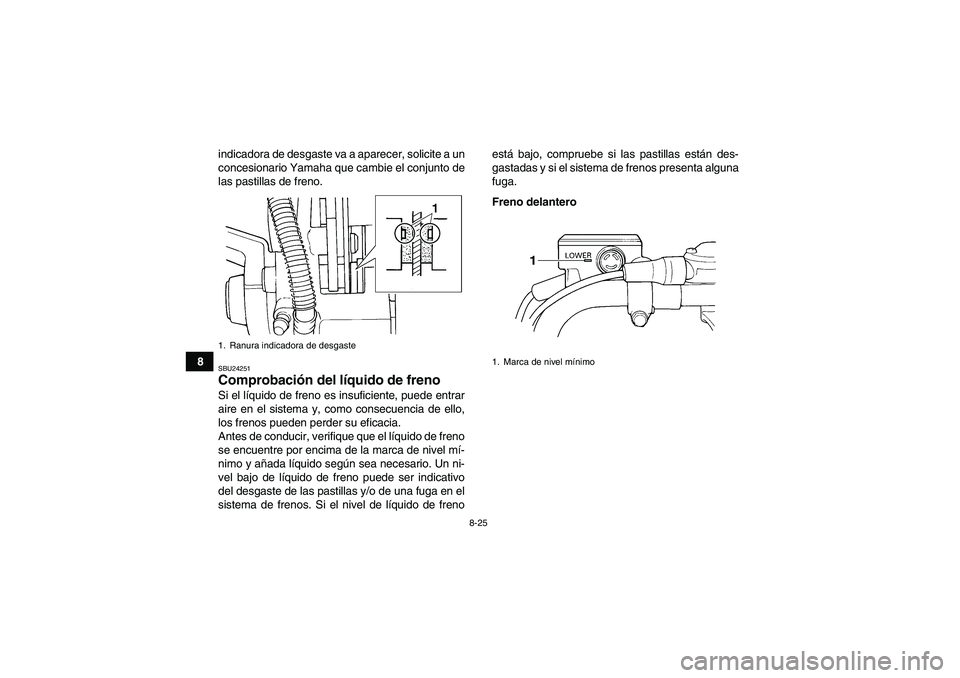

8-25
8indicadora de desgaste va a aparecer, solicite a un
concesionario Yamaha que cambie el conjunto de
las pastillas de freno.
SBU24251Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede entrar
aire en el sistema y, como consecuencia de ello,
los frenos pueden perder su eficacia.
Antes de conducir, verifique que el líquido de freno
se encuentre por encima de la marca de nivel mí-
nimo y añada líquido según sea necesario. Un ni-
vel bajo de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de frenoestá bajo, compruebe si las pastillas están des-
gastadas y si el sistema de frenos presenta alguna
fuga.
Freno delantero1. Ranura indicadora de desgaste
1. Marca de nivel mínimo
1
