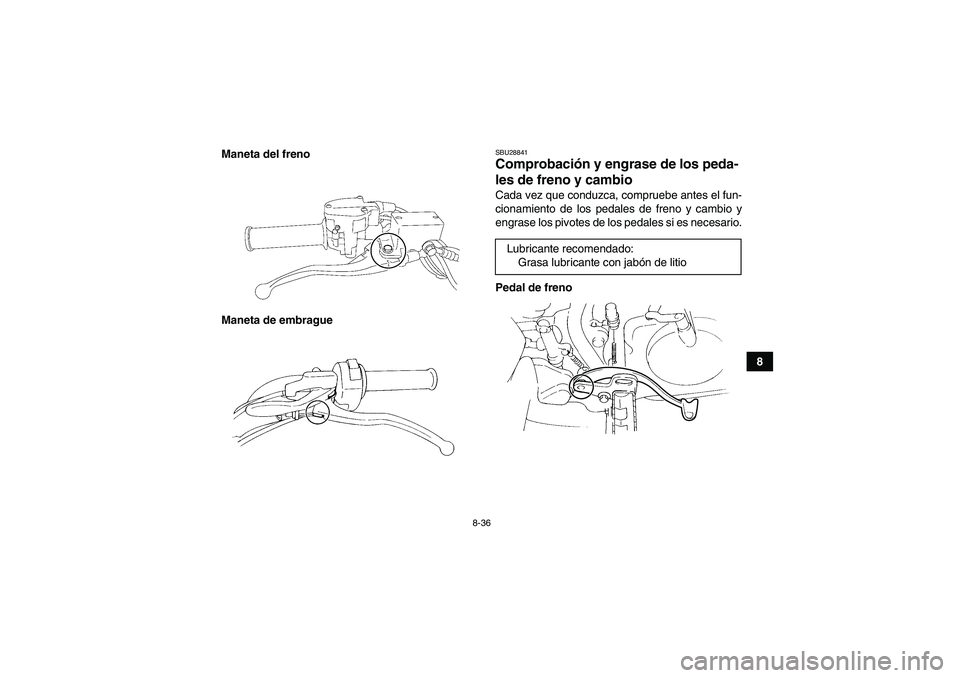

8 Maneta del freno
Maneta de embrague
SBU28841Comprobación y engrase de los peda-
les de freno y cambio Cada vez que conduzca, compruebe antes el fun-
cionamiento de los pedales de freno y cambio y
engrase los pivotes de los pedales si es necesario.
Pedal de frenoLubricante recomendado:
Grasa lubricante con jabón de litio
U1BS60S0.book Page 36 Thursday, April 16, 2009 7:12 PM

8-37
8Pedal de cambio

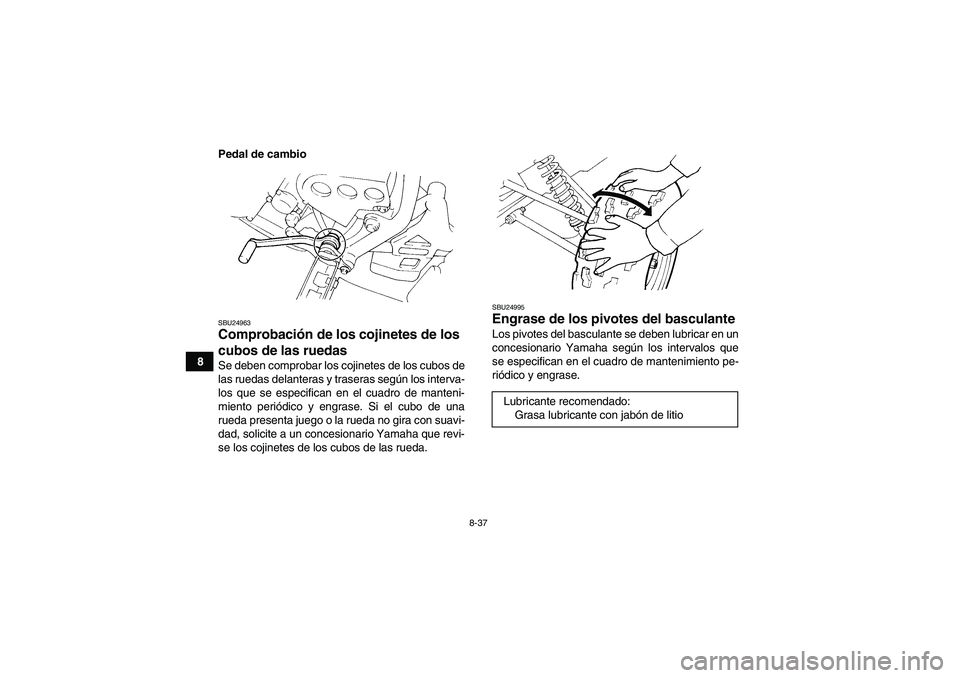

SBU24963Comprobación de los cojinetes de los
cubos de las ruedas Se deben comprobar los cojinetes de los cubos de
las ruedas delanteras y traseras según los interva-
los que se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con suavi-
dad, solicite a un concesionario Yamaha que revi-
se los cojinetes de los cubos de las rueda.
SBU24995Engrase de los pivotes del basculante Los pivotes del basculante se deben lubricar en un
concesionario Yamaha según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
U1BS60S0.book Page 37 Thursday, April 16, 2009 7:12 PM

8-38
8
SBU25003Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de acopla-
miento Los puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.
Engrase los puntos de pivote usando una pistola
de engrase.
Lubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase
1. Boquilla de engrase
U1BS60S0.book Page 38 Thursday, April 16, 2009 7:12 PM

8-39
8

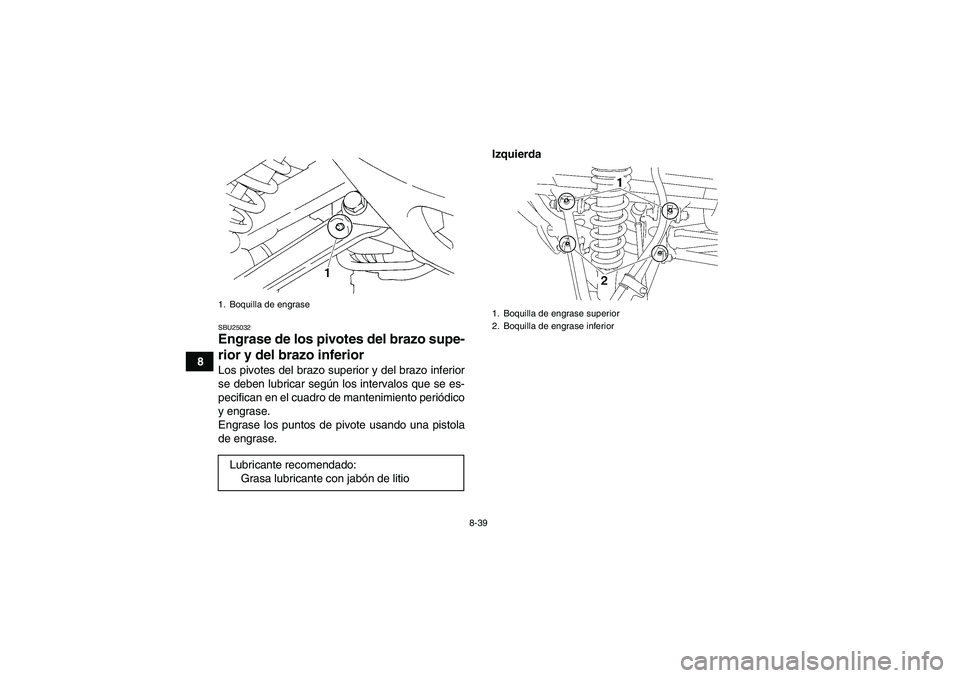

SBU25032Engrase de los pivotes del brazo supe-
rior y del brazo inferior Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
Engrase los puntos de pivote usando una pistola
de engrase.Izquierda1. Boquilla de engraseLubricante recomendado:
Grasa lubricante con jabón de litio
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
U1BS60S0.book Page 39 Thursday, April 16, 2009 7:12 PM

8-40
8 Derecha

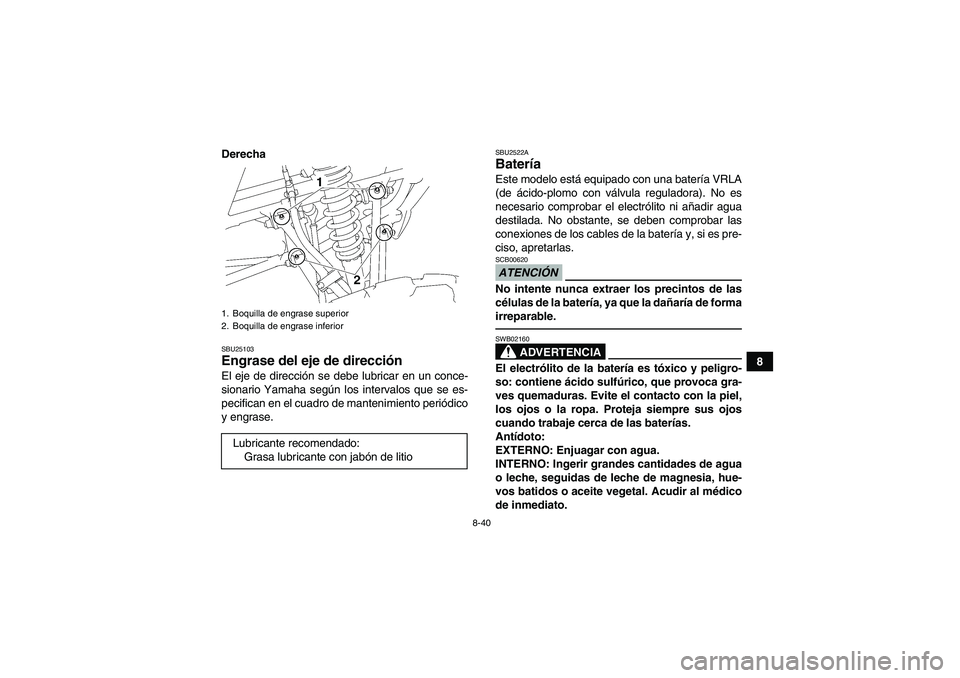

SBU25103Engrase del eje de dirección El eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
SBU2522ABatería Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.ATENCIÓNSCB00620No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de forma
irreparable.
ADVERTENCIA
SWB02160El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
1. Boquilla de engrase superior
2. Boquilla de engrase inferiorLubricante recomendado:
Grasa lubricante con jabón de litio
U1BS60S0.book Page 40 Thursday, April 16, 2009 7:12 PM

8-41
8OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.

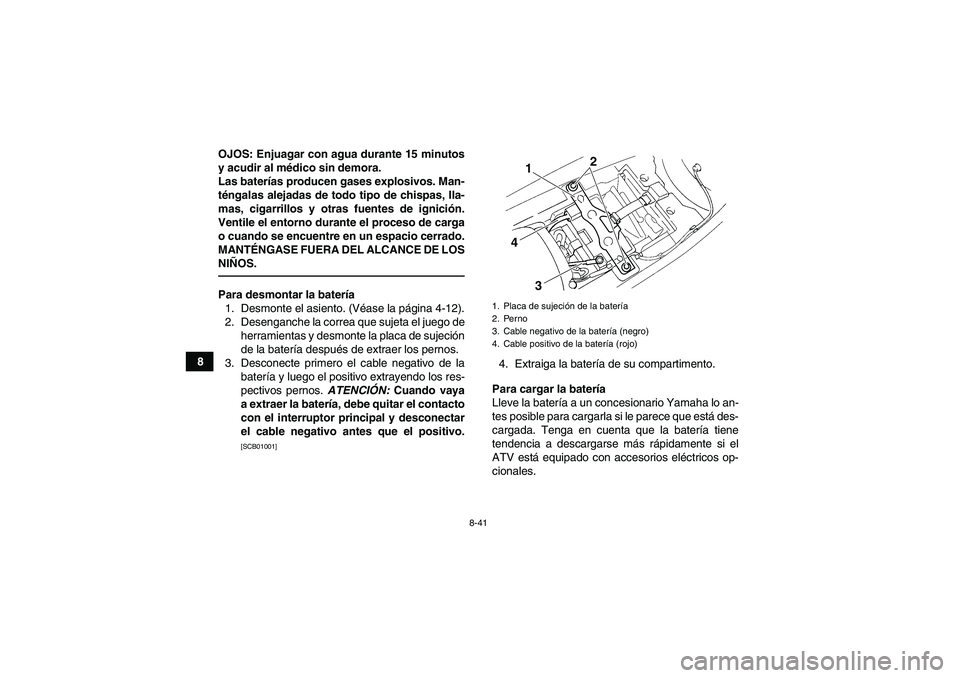

Para desmontar la batería
1. Desmonte el asiento. (Véase la página 4-12).
2. Desenganche la correa que sujeta el juego de
herramientas y desmonte la placa de sujeción
de la batería después de extraer los pernos.
3. Desconecte primero el cable negativo de la
batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contacto
con el interruptor principal y desconectar
el cable negativo antes que el positivo.
[SCB01001]
4. Extraiga la batería de su compartimento.
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está des-
cargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.1. Placa de sujeción de la batería
2. Perno
3. Cable negativo de la batería (negro)
4. Cable positivo de la batería (rojo)
3
4
1
2
U1BS60S0.book Page 41 Thursday, April 16, 2009 7:12 PM

8-42
8

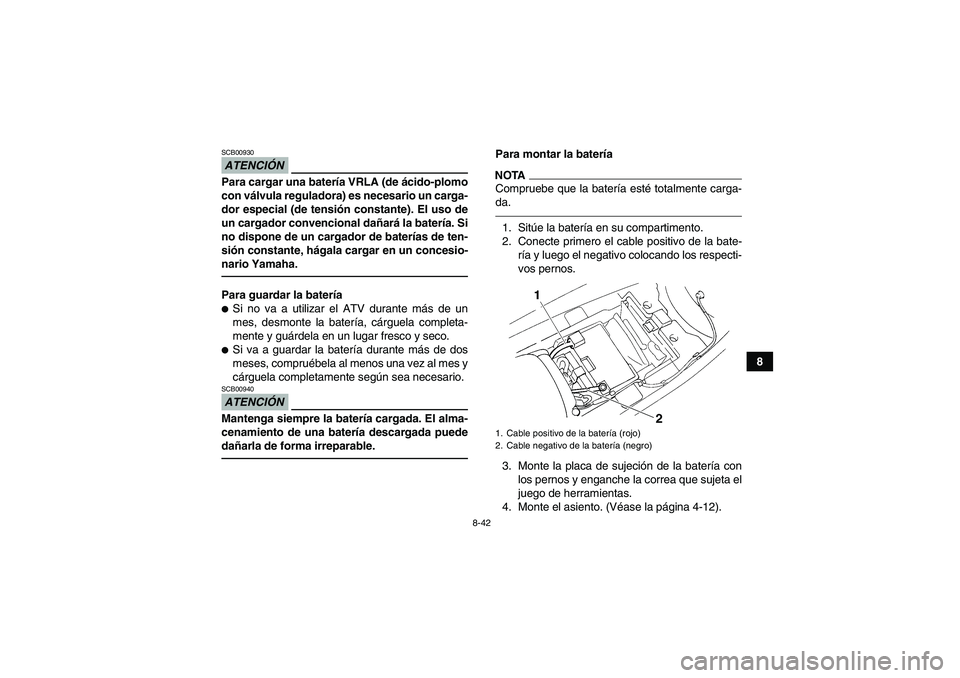

ATENCIÓNSCB00930Para cargar una batería VRLA (de ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial (de tensión constante). El uso de
un cargador convencional dañará la batería. Si
no dispone de un cargador de baterías de ten-
sión constante, hágala cargar en un concesio-
nario Yamaha.Para guardar la batería
Si no va a utilizar el ATV durante más de un
mes, desmonte la batería, cárguela completa-
mente y guárdela en un lugar fresco y seco.
Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.ATENCIÓNSCB00940Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable.
Para montar la bateríaNOTACompruebe que la batería esté totalmente carga-
da.1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respecti-
vos pernos.
3. Monte la placa de sujeción de la batería con
los pernos y enganche la correa que sujeta el
juego de herramientas.
4. Monte el asiento. (Véase la página 4-12).1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
2
U1BS60S0.book Page 42 Thursday, April 16, 2009 7:12 PM

8-43
8

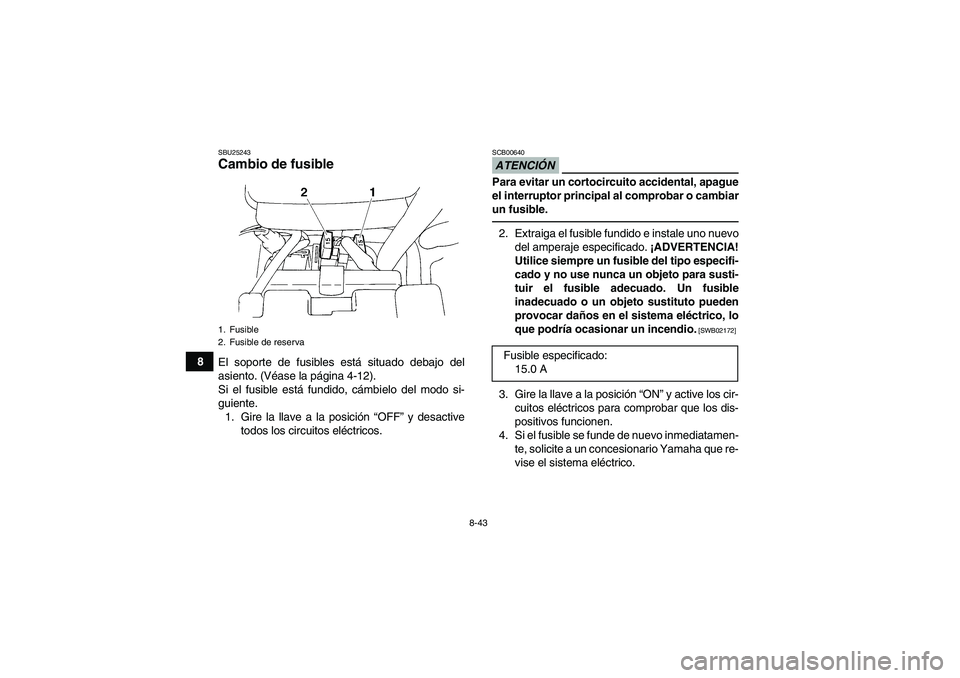

SBU25243Cambio de fusible El soporte de fusibles está situado debajo del
asiento. (Véase la página 4-12).
Si el fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive
todos los circuitos eléctricos.
ATENCIÓNSCB00640Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.2. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02172]
3. Gire la llave a la posición “ON” y active los cir-
cuitos eléctricos para comprobar que los dis-
positivos funcionen.
4. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que re-
vise el sistema eléctrico.
1. Fusible
2. Fusible de reserva
Fusible especificado:
15.0 A
U1BS60S0.book Page 43 Thursday, April 16, 2009 7:12 PM

8-44
8

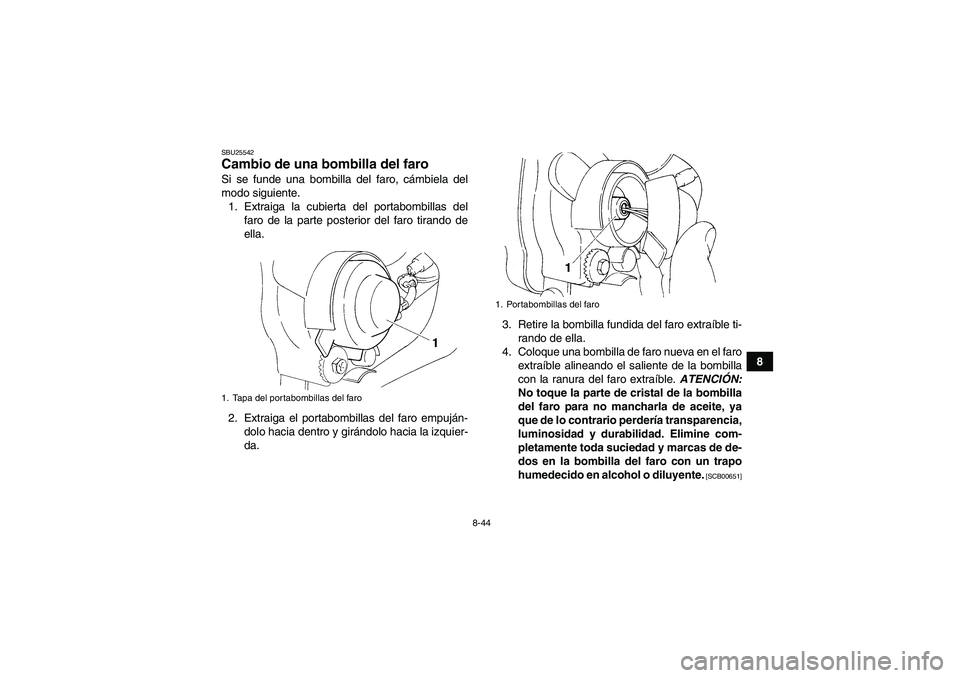

SBU25542Cambio de una bombilla del faro Si se funde una bombilla del faro, cámbiela del
modo siguiente.
1. Extraiga la cubierta del portabombillas del
faro de la parte posterior del faro tirando de
ella.
2. Extraiga el portabombillas del faro empuján-
dolo hacia dentro y girándolo hacia la izquier-
da.3. Retire la bombilla fundida del faro extraíble ti-
rando de ella.
4. Coloque una bombilla de faro nueva en el faro
extraíble alineando el saliente de la bombilla
con la ranura del faro extraíble. ATENCIÓN:
No toque la parte de cristal de la bombilla
del faro para no mancharla de aceite, ya
que de lo contrario perdería transparencia,
luminosidad y durabilidad. Elimine com-
pletamente toda suciedad y marcas de de-
dos en la bombilla del faro con un trapo
humedecido en alcohol o diluyente.
[SCB00651]
1. Tapa del portabombillas del faro
1. Portabombillas del faro
U1BS60S0.book Page 44 Thursday, April 16, 2009 7:12 PM

8-45

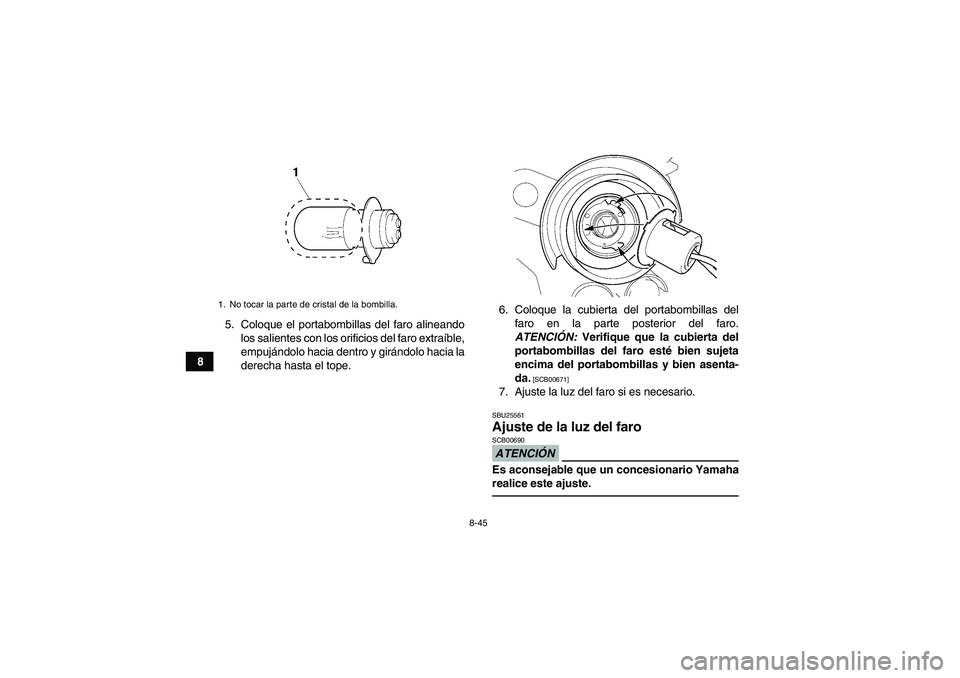

85. Coloque el portabombillas del faro alineando
los salientes con los orificios del faro extraíble,
empujándolo hacia dentro y girándolo hacia la
derecha hasta el tope.6. Coloque la cubierta del portabombillas del
faro en la parte posterior del faro.
ATENCIÓN: Verifique que la cubierta del
portabombillas del faro esté bien sujeta
encima del portabombillas y bien asenta-
da.
[SCB00671]
7. Ajuste la luz del faro si es necesario.SBU25561Ajuste de la luz del faro ATENCIÓNSCB00690Es aconsejable que un concesionario Yamaha
realice este ajuste.
1. No tocar la parte de cristal de la bombilla.U1BS60S0.book Page 45 Thursday, April 16, 2009 7:12 PM
