YAMAHA YFM350R 2010 Manuale de Empleo (in Spanish)

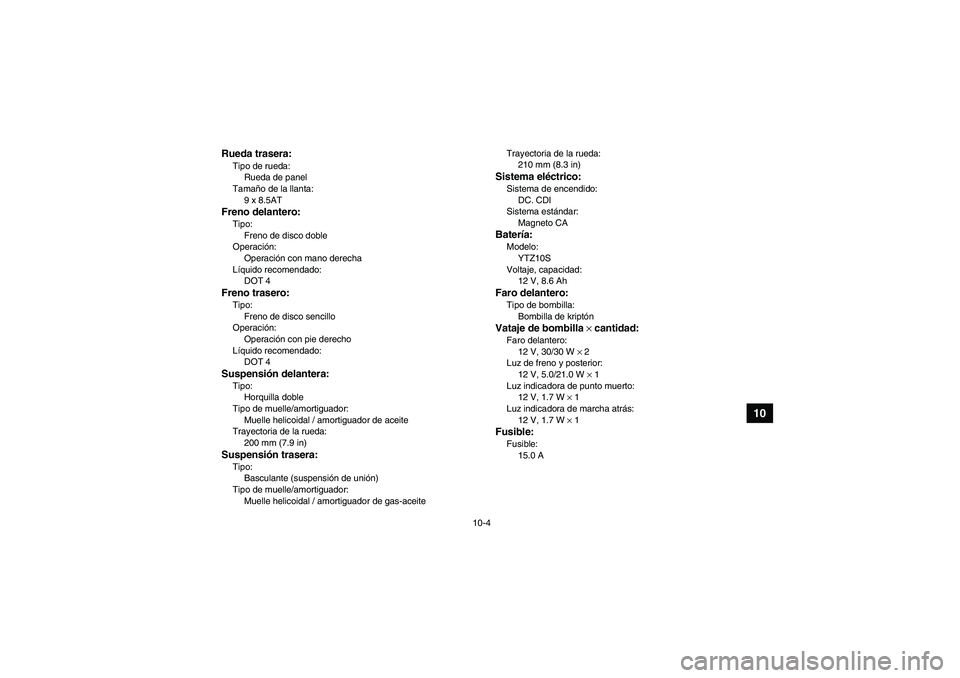

10-4
10
Rueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
200 mm (7.9 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceiteTrayectoria de la rueda:
210 mm (8.3 in)
Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30/30 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U1BS60S0.book Page 4 Thursday, April 16, 2009 7:12 PM

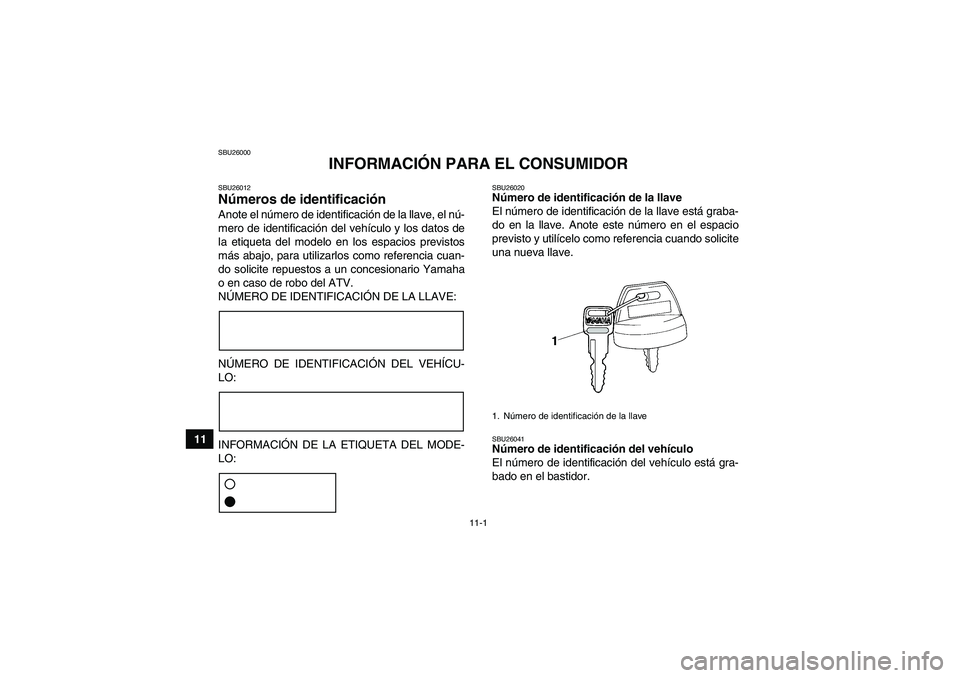

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26012Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U1BS60S0.book Page 1 Thursday, April 16, 2009 7:12 PM

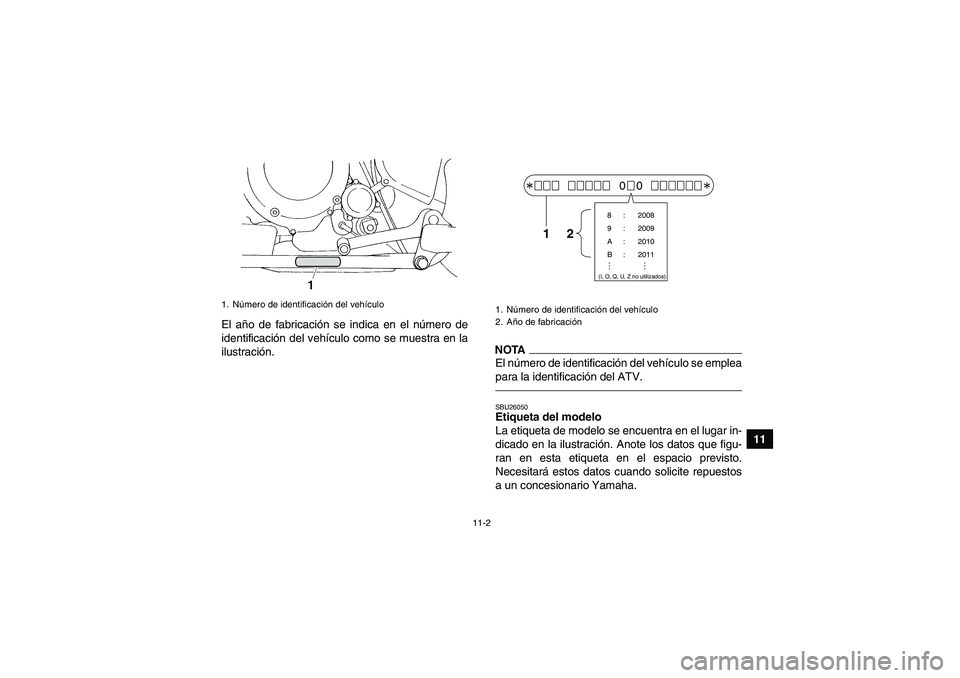

11-2
11 El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
U1BS60S0.book Page 2 Thursday, April 16, 2009 7:12 PM

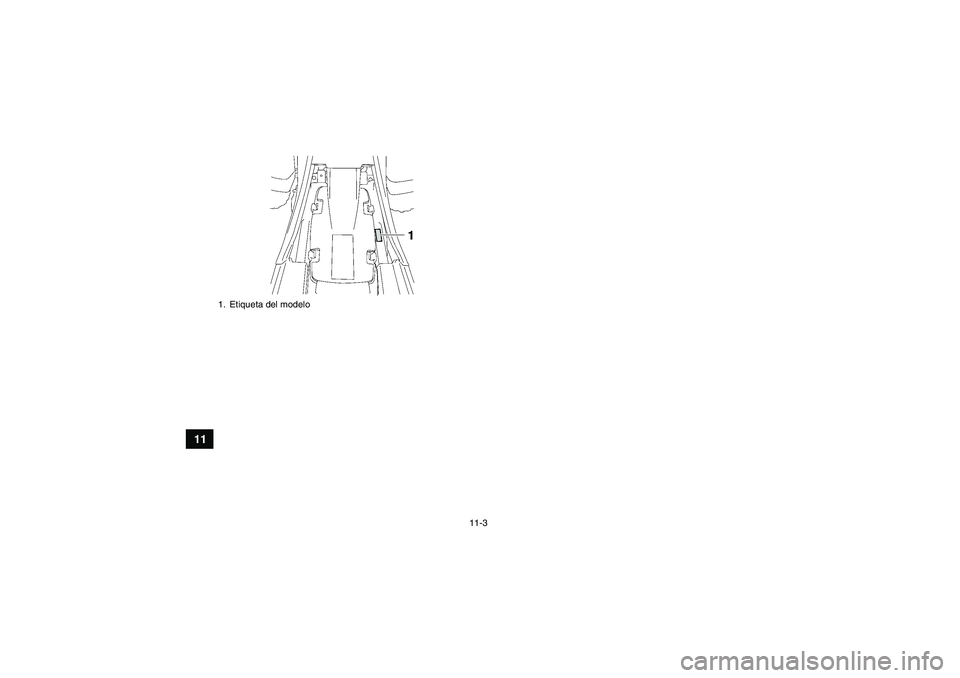

11-3
11
1. Etiqueta del modeloU1BS60S0.book Page 3 Thursday, April 16, 2009 7:12 PM

INDEX
AAccesorios y carga ......................................................... 6-8
Aceite del motor y filtro de aceite ................................. 8-12
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-12BBatería ......................................................................... 8-40
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-46
Bombilla del faro, cambio ............................................. 8-44
Bujía, comprobación .................................................... 8-10CCables, comprobación y engrase ................................ 8-35
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-34
Cambio ........................................................................... 6-4
Carburador, ajuste ....................................................... 8-21
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-37
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-14
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de identificación de averías ............................. 8-49
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5EEje de dirección, engrase ............................................ 8-40Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-7
Estacionamiento en una pendiente ............................... 6-7
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2
FFijaciones del bastidor ................................................... 5-7
Filtro de aire, limpieza .................................................. 8-16
Frenos .......................................................................... 8-23
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-43GGasolina .................................................................. 4-8, 5-4
Grifo de gasolina .......................................................... 4-10HHolgura de la válvula ................................................... 8-23IIdentificación de averías .............................................. 8-48
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-7
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-29
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1JJuego de la cadena de transmisión ............................. 8-32
U1BS60S0.book Page 1 Thursday, April 16, 2009 7:12 PM

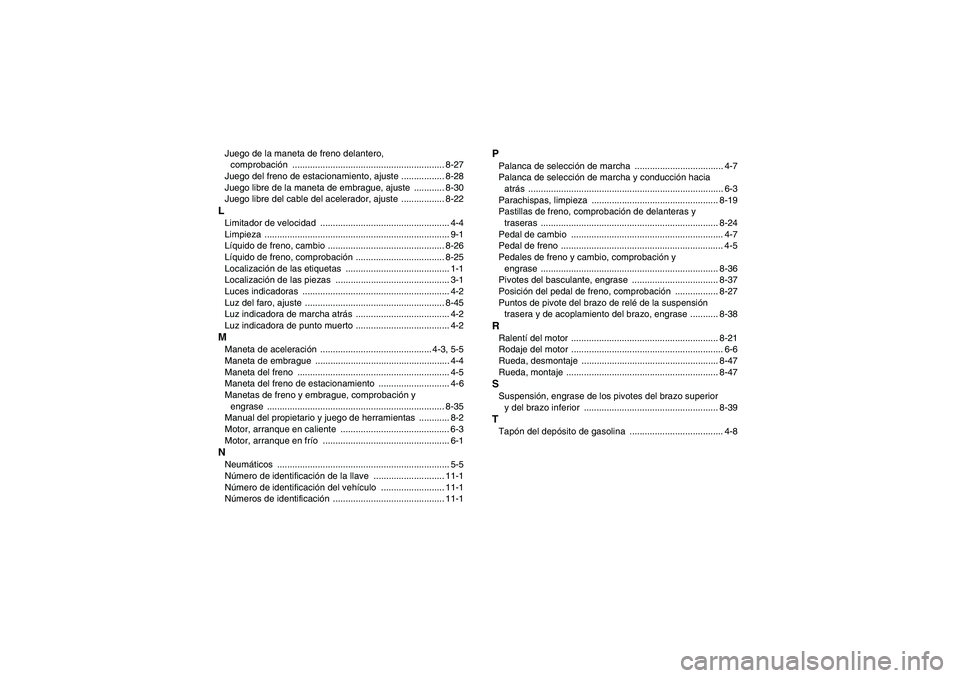

Juego de la maneta de freno delantero,
comprobación ............................................................ 8-27
Juego del freno de estacionamiento, ajuste ................. 8-28
Juego libre de la maneta de embrague, ajuste ............ 8-30
Juego libre del cable del acelerador, ajuste ................. 8-22LLimitador de velocidad ................................................... 4-4
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-26
Líquido de freno, comprobación ................................... 8-25
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-2
Luz del faro, ajuste ....................................................... 8-45
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto ..................................... 4-2MManeta de aceleración ............................................ 4-3, 5-5
Maneta de embrague ..................................................... 4-4
Maneta del freno ............................................................ 4-5
Maneta del freno de estacionamiento ............................ 4-6
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-35
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1
PPalanca de selección de marcha ................................... 4-7
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-19
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-24
Pedal de cambio ............................................................ 4-7
Pedal de freno ................................................................ 4-5
Pedales de freno y cambio, comprobación y
engrase ...................................................................... 8-36
Pivotes del basculante, engrase .................................. 8-37
Posición del pedal de freno, comprobación ................. 8-27
Puntos de pivote del brazo de relé de la suspensión
trasera y de acoplamiento del brazo, engrase ........... 8-38RRalentí del motor .......................................................... 8-21
Rodaje del motor ............................................................ 6-6
Rueda, desmontaje ...................................................... 8-47
Rueda, montaje ............................................................ 8-47SSuspensión, engrase de los pivotes del brazo superior
y del brazo inferior ..................................................... 8-39TTapón del depósito de gasolina ..................................... 4-8
U1BS60S0.book Page 2 Thursday, April 16, 2009 7:12 PM

U1BS60S0.book Page 3 Thursday, April 16, 2009 7:12 PM
