Huile de moteur:
Type
-20°
-10°0°10°20°30°40°
50°C
5W/30
10W/30
10W/40
20W/5020W/4015W/40

Classification d’huile de moteur recommandée: API Service de type SE, SF, SG ou supérieurModèle YFM400FA / YFM400FWAN
ATTENTION:
Veiller à ce que l’huile de moteur utilisée ne contienne
pas d’additifs antifriction. Les huiles pour
automobiles (portant souvent la désignation
“ENERGY CONSERVING”) contiennent des additifs
antifriction. Ceux-ci feront patiner l’embrayage et/ou
l’embrayage de démarreur, ce qui provoquera une
réduction de la durabilité des organes et durendement.

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600SPEC-
EL
10-9
Quantité:
Vidange périodique 2,3 l
Avec changement du filtre à huile 2,4 l
Quantité totale 2,6 l
Huile de la transmission finale:
Type Huile pour engrenages hypoïdes SAE 80API “GL-4”
Quantité
Vidange périodique 0,19 l
Quantité totale 0,22 l
Huile de différentiel:
Type Huile pour engrenages hypoïdes SAE 80API “GL-4”
Quantité
Vidange périodique 0,35 l
Quantité totale 0,42 l
Filtre à air: Elément de type humide
Carburant:
Type Essence sans plomb
Capacité du réservoir 15 l
Quantité de la réserve 4,5 lModèle YFM400FA / YFM400FWAN

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600SPEC-
ER
10-10
Carburateur:
Type/quantité BSR33/1
Fabricant MIKUNI
Bougie:
Type/fabricant DR8EA / NGK
Écartement des électrodes 0,6 à 0,7 mm
Embrayage Humide, centrifuge automatique
Transmission:
Système de réduction primaire Courroie trapézoïdale
Système de réduction secondaire Engrenage à denture droite
Taux de réduction secondaire 39/24
´
24/18
´
33/09 (7,944)
Type de transmission Courroie trapézoïdale, automatique
Commande Main gauche
Marche arrière 29/17 (1,706)
Taux de la boîte de vitesse auxiliaire
rapport inférieur 45/16 (2,813)
rapport supérieur 38/23 (1,652)
Partie cycle:
Type de cadre Cadre en acier tubulaire
Angle de chasse 4,0˚
Chasse 21 mmModèle YFM400FA / YFM400FWAN

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600SPEC-
EL
10-11
Pneu:
Type Sans chambre à air (Tubeless)
Taille avant AT25
´
8 - 12
arrière AT25
´
10 - 12
Freins:
Avant type Double disque
commande Main droite
Arrière type Simple disque
commande Main gauche et pied droit
Suspension:
Avant Double levier triangulaire
Arrière Bras oscillant (monocross)
Amortisseur:
Avant Ressort hélicoïdal / amortisseur hydraulique
Arrière Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
Avant 160 mm
Arrière 180 mmModèle YFM400FA / YFM400FWAN

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600SPEC-
ER
10-12
Partie électrique:
Système d’allumage DC-C.D.I.
Générateur Alternateur à aimant permanent
Type de batterie YTX20L-BS
Voltage et capacité de batterie 12 V, 18 AH
Type de phare: Ampoule au krypton
Voltage et wattage d’ampoule
´
quantité:
Phare 12 V, 30 W / 30 W
´
2
Feu arrière 12 V, 7,5 W
´
1
Témoin de point mort 12 V, 1,7 W
´
1
Témoin de marche arrière 12 V, 1,7 W
´
1
Témoin d’avertissement de la température
du liquide de refroidissement 12 V, 1,7 W
´
1
Témoin de stationnement 12 V, 1,7 W
´
1
Témoin de 4
´
4 12 V, 1,7 W
´
1 Modèle YFM400FA / YFM400FWAN

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600SPEC-
EL
10-13
SBU00428
ESPECIFICACIONES
Modelo YFM400FA / YFM400FWAN
Dimensiones:
Longitud total 1.965 mm
Anchura total 1.070 mm
Altura total 1.120 mm
Altura del asiento 820 mm
Distancia entre ejes 1.225 mm
Holgura mínima al suelo 245 mm
Radio mínimo de giro 3.000 mm
Peso básico:
Con aceite y depósito de combustible 262 kg
Motor:
Tipo de motor 4 tiempos enfriado por líquido, SOHC
Disposición de cilindros Monocilíndrico inclinado hacia adelante
Cilindrada 401 cm
3

Calibre
´
Carrera 84,5
´
71,5 mm
Relación de compresión 10,5:1
Sistema de arranque Arrancador eléctrico y de retroceso
Sistema de lubricación Sumidero húmedo

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600SPEC-
ER
10-14
Aceite de motor:
Tipo
-20°
-10°0°10°20°30°40°
50°C
5W/30
10W/30
10W/40
20W/5020W/4015W/40

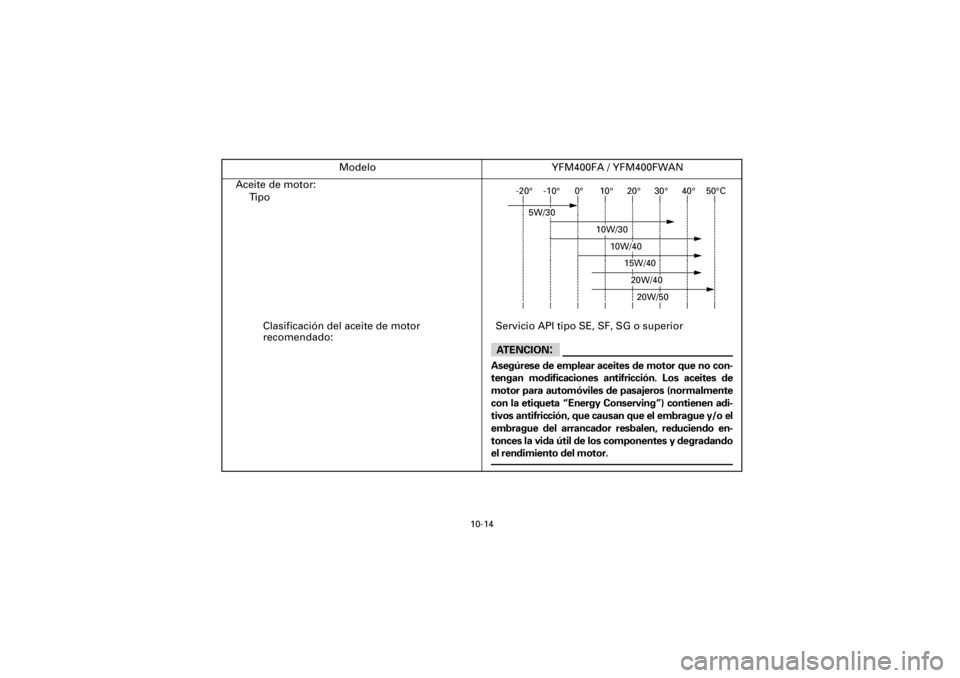

Clasificación del aceite de motor
recomendado:Servicio API tipo SE, SF, SG o superior Modelo YFM400FA / YFM400FWAN
ATENCION
:
Asegúrese de emplear aceites de motor que no con-
tengan modificaciones antifricción. Los aceites de
motor para automóviles de pasajeros (normalmente
con la etiqueta “Energy Conserving”) contienen adi-
tivos antifricción, que causan que el embrague y/o el
embrague del arrancador resbalen, reduciendo en-
tonces la vida útil de los componentes y degradandoel rendimiento del motor.

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600SPEC-
EL
10-15
Cantidad:
Cambio de aceite periódico 2,3 L
Con reemplazo del filtro de aceite 2,4 L
Cantidad total 2,6 L
Aceite de engranaje final:
Tipo Aceite de engranaje Hipoidal SAE 80 API “GL-4”
Cantidad
Cambio de aceite periódico 0,19 L
Cantidad total 0,22 L
Aceite del diferential:
Tipo Aceite de engranaje Hipoidal SAE 80 API “GL-4”
Cantidad
Cambio de aceite periódico 0,35 L
Cantidad total 0,42 L
Filtro de aire: Elemento tipo húmedo
Combustible:
Tipo Gasolina si plomo
Capacidad del depósito de combustible 15 L
Cantidad de reserva de combustible 4,5 L
Carburador:
Tipo/cantidad BSR33/1
Fabricante MIKUNIModelo YFM400FA / YFM400FWAN

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600SPEC-
ER
10-16
Bujía:
Tipo/fabricante DR8EA / NGK
Huelgo de bujía 0,6 ~ 0,7 mm
Embraque Húmedo, automático centrífugo
Transmisión:
Sistema de reducción primaria Correa trapezoidal
Sistema de reducción secundaria Engranaje cilíndrico de dientes rectos
Relación de reducción secundaria 39/24
´
24/18
´
33/9 (7,944)
Tipo de transmisión Automática, correa trapezoidal
Operación Operación de la mano izquierda
Engranaje de marcha atrás 29/17 (1,706)
Relación de subtransmisión Baja 45/16 (2,813)
Alta 38/23 (1,652)
Chasis:
Tipo de bastidor Bastidor de acero tubular
Angulo del eje delantero 4,0˚
Base del ángulo de inclinación 21 mmModelo YFM400FA / YFM400FWAN

Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600SPEC-
EL
10-17
Neumático:
Tipo Sin cámara
Tamaño (delantero) AT25
´
8 - 12
(trasero) AT25
´
10 - 12
Freno:
Delantero Tipo Freno de discos dobles
Operación Operación con mano derecha
Trasero Tipo Freno de disco sencillo
Operación Operación con mano izquierda y pie derecho
Suspensión:
Suspensión delantero Doble horquilla
Suspensión trasero Brazo oscilante (monocross)
Amortiguador:
Amortiguador delantero Resorte en espiral / amortiguador de aceite
Amortiguador trasero Resorte en espiral / amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda delantero 160 mm
Trayectoria de la rueda trasero 180 mmModelo YFM400FA / YFM400FWAN
