dimensions YAMAHA YFM50R 2006 Owners Manual

10-1
Model YFM50R
Dimensions:
Overall length 1,537 mm
Overall width 825 mm
Overall height 915 mm
Seat height 618 mm
Wheelbase 1,030 mm
Ground clearance 70 mm
Minimum turning radius 2,300 mm
Basic weight:
With oil and full fuel tank 115 kg
Engine:
Type Air-cooled 4-stroke, SOHC
Cylinder arrangement Single cylinder, forward-inclined
Displacement 49.0 cm
3
Bore × Stroke 39.0 ×41.4 mm
Compression ratio 10.0 : 1
Starting system Electric starter
Lubrication system Wet sump
EBU00428
SPECIFICATIONS
5YF-9-62 9~ 3/4/05 10:00 PM Page 308

10-6
FBU00428

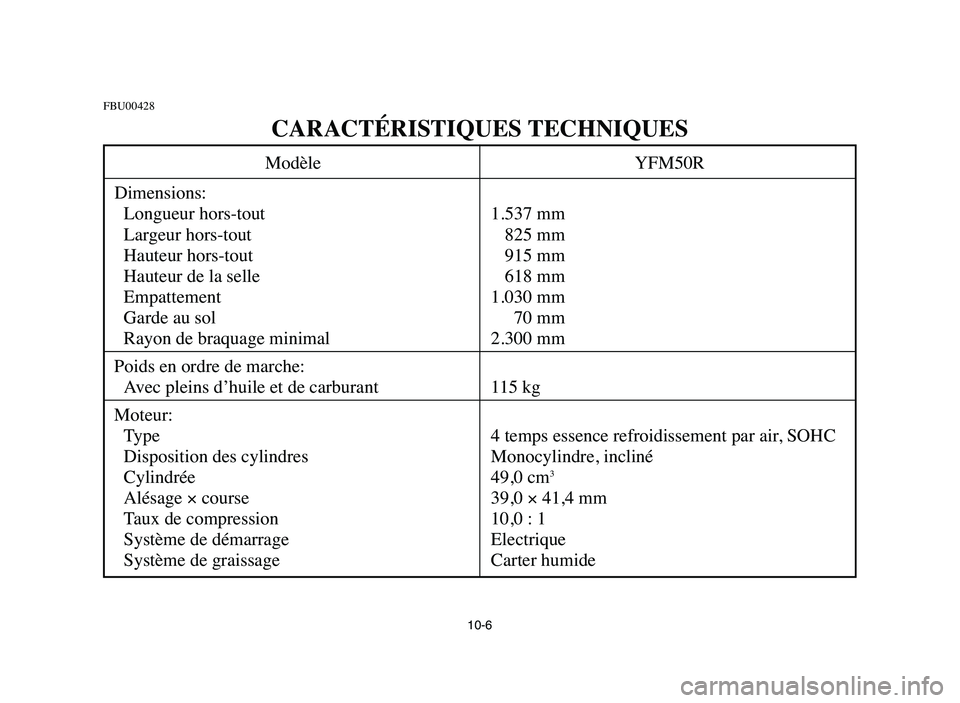

CARACTÉRISTIQUES TECHNIQUES
Modèle YFM50R
Dimensions:
Longueur hors-tout 1.537 mm
Largeur hors-tout 825 mm
Hauteur hors-tout 915 mm
Hauteur de la selle 618 mm
Empattement 1.030 mm
Garde au sol 70 mm
Rayon de braquage minimal 2.300 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 115 kg
Moteur:
Type 4 temps essence refroidissement par air, SOHC
Disposition des cylindres Monocylindre, incliné
Cylindrée 49,0 cm
3
Alésage ×course 39,0 ×41,4 mm
Taux de compression 10,0 : 1
Système de démarrage Electrique
Système de graissage Carter humide
5YF-9-62 9~ 3/4/05 10:00 PM Page 313
