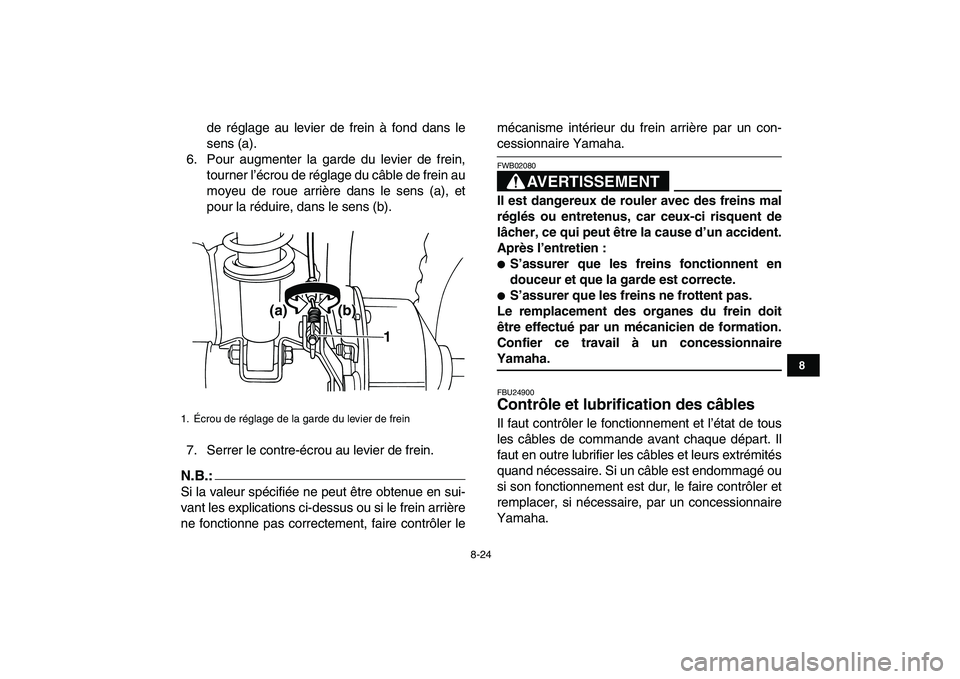

de réglage au levier de frein à fond dans le
sens (a).
6. Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage du câble de frein au
moyeu de roue arrière dans le sens (a), et
pour la réduire, dans le sens (b).
7. Serrer le contre-écrou au levier de frein.
N.B.:

Si la valeur spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus ou si le frein arrière
ne fonctionne pas correctement, faire contrôler lemécanisme intérieur du frein arrière par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWB02080
Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :

S’assurer que les freins fonctionnent en
douceur et que la garde est correcte.

S’assurer que les freins ne frottent pas.
Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.
FBU24900
Contrôle et lubrification des câbles
Il faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
1. Écrou de réglage de la garde du levier de frein
1
(a)(b)

8-25
1
2
3
4
5
6
78
9
10
11
AVERTISSEMENT

FWB02130

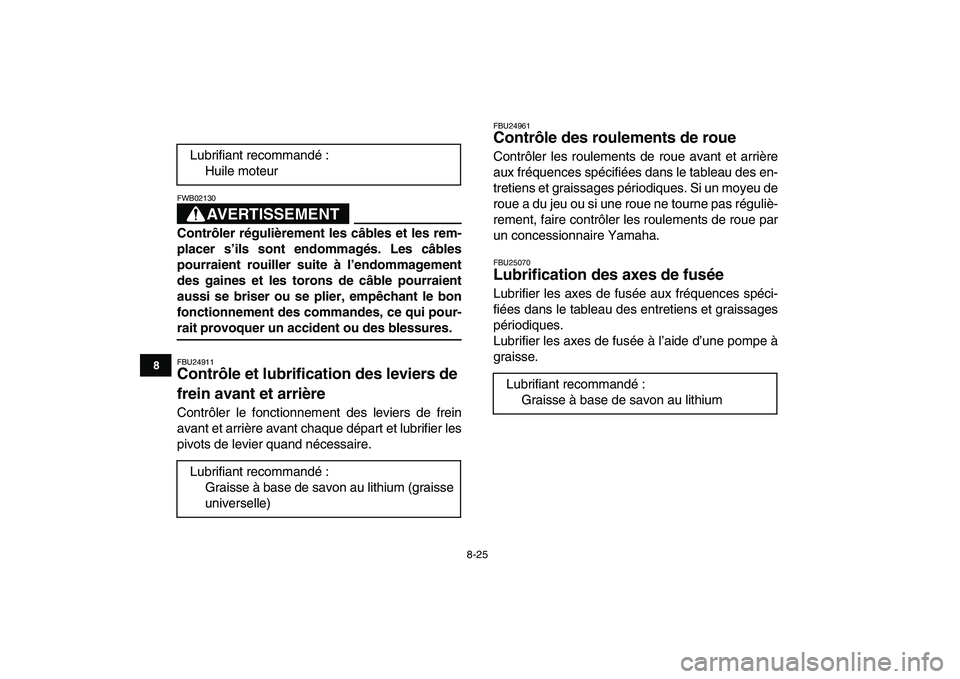

Contrôler régulièrement les câbles et les rem-
placer s’ils sont endommagés. Les câbles
pourraient rouiller suite à l’endommagement
des gaines et les torons de câble pourraient
aussi se briser ou se plier, empêchant le bon
fonctionnement des commandes, ce qui pour-
rait provoquer un accident ou des blessures.
FBU24911
Contrôle et lubrification des leviers de
frein avant et arrière
Contrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire.
FBU24961
Contrôle des roulements de roue
Contrôler les roulements de roue avant et arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. Si un moyeu de
roue a du jeu ou si une roue ne tourne pas réguliè-
rement, faire contrôler les roulements de roue par
un concessionnaire Yamaha.
FBU25070
Lubrification des axes de fusée
Lubrifier les axes de fusée aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
Lubrifier les axes de fusée à l’aide d’une pompe à
graisse. Lubrifiant recommandé :
Huile moteur
Lubrifiant recommandé :
Graisse à base de savon au lithium (graisse
universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium

8-26
1
2
3
4
5
6
78
9
10
11

FBU25090

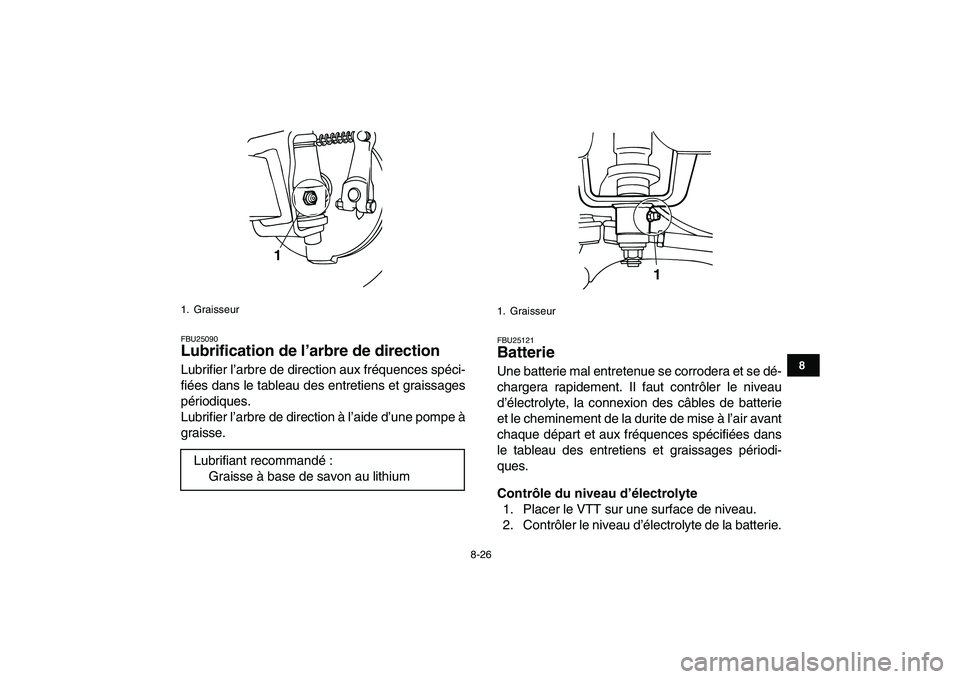

Lubrification de l’arbre de direction
Lubrifier l’arbre de direction aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.
Lubrifier l’arbre de direction à l’aide d’une pompe à
graisse.
FBU25121
Batterie
Une batterie mal entretenue se corrodera et se dé-
chargera rapidement. Il faut contrôler le niveau
d’électrolyte, la connexion des câbles de batterie
et le cheminement de la durite de mise à l’air avant
chaque départ et aux fréquences spécifiées dans
le tableau des entretiens et graissages périodi-
ques.
Contrôle du niveau d’électrolyte
1. Placer le VTT sur une surface de niveau.
2. Contrôler le niveau d’électrolyte de la batterie.
1. Graisseur
Lubrifiant recommandé :
Graisse à base de savon au lithium
1

1. Graisseur
1

8-27
1
2
3
4
5
6
78
9
10
11
N.B.:

Le niveau d’électrolyte doit se situer entre les repè-
res de niveau minimum et maximum.
3. Si le niveau d’électrolyte est égal ou inférieur
au repère de niveau minimum, ajouter de
l’eau distillée jusqu’au repère de niveau maxi-
mum.
ATTENTION:

FCB00590
Utiliser exclusivement de l’eau distillée, car
l’eau du robinet contient des minéraux préjudi-
ciables à la batterie.AVERTISSEMENT
FWB02160
L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
4. Contrôler et, si nécessaire, serrer les con-
1. Repère de niveau maximum
2. Repère de niveau minimum

1
2

8-28
1
2
3
4
5
6
78
9
10
11

nexions de la batterie et corriger le chemine-
ment de la durite de mise à l’air.

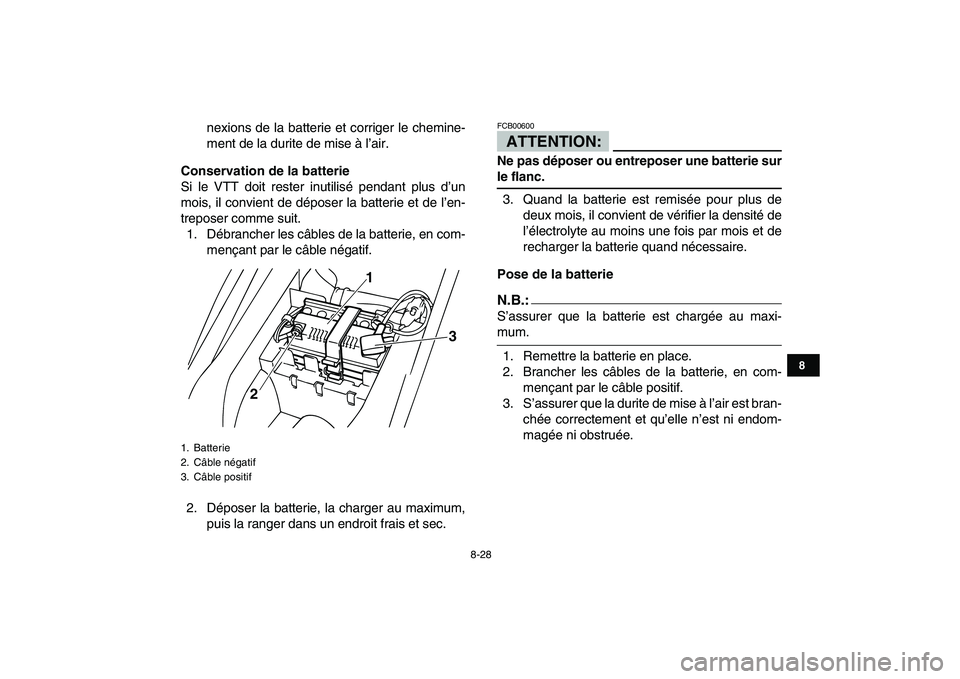

Conservation de la batterie
Si le VTT doit rester inutilisé pendant plus d’un
mois, il convient de déposer la batterie et de l’en-
treposer comme suit.
1. Débrancher les câbles de la batterie, en com-
mençant par le câble négatif.
2. Déposer la batterie, la charger au maximum,
puis la ranger dans un endroit frais et sec.ATTENTION:
FCB00600
Ne pas déposer ou entreposer une batterie sur
le flanc.
3. Quand la batterie est remisée pour plus de
deux mois, il convient de vérifier la densité de
l’électrolyte au moins une fois par mois et de
recharger la batterie quand nécessaire.
Pose de la batterie
N.B.:

S’assurer que la batterie est chargée au maxi-
mum.
1. Remettre la batterie en place.
2. Brancher les câbles de la batterie, en com-
mençant par le câble positif.
3. S’assurer que la durite de mise à l’air est bran-
chée correctement et qu’elle n’est ni endom-
magée ni obstruée.
1. Batterie
2. Câble négatif
3. Câble positif
23
1

8-29
1
2
3
4
5
6
78
9
10
11
ATTENTION:

FCB00610
Si la position de la durite de mise à l’air entraî-
ne l’écoulement d’électrolyte ou de vapeurs de
batterie sur le cadre, la structure et la finition
du véhicule risquent d’en souffrir.
FBU25242

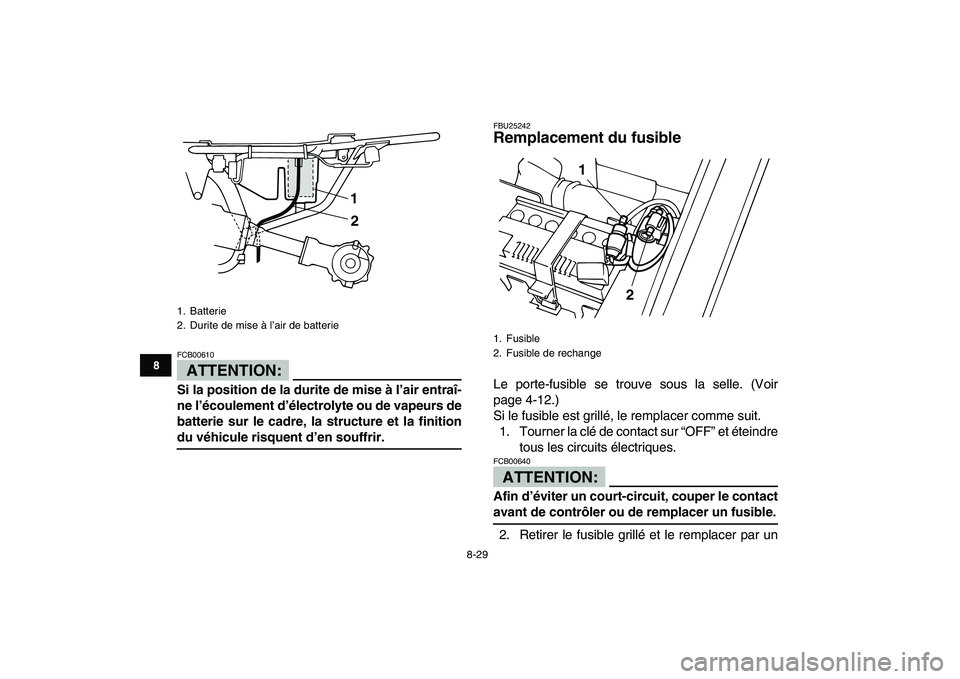

Remplacement du fusible
Le porte-fusible se trouve sous la selle. (Voir
page 4-12.)
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et éteindre
tous les circuits électriques.
ATTENTION:

FCB00640
Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
2. Retirer le fusible grillé et le remplacer par un
1. Batterie
2. Durite de mise à l’air de batterie
1
2

1. Fusible
2. Fusible de rechange
1
2

8-30
1
2
3
4
5
6
78
9
10
11

fusible neuf de l’intensité spécifiée.
AVERTISSEMENT

FWB02171
Toujours monter un fusible de l’intensité spé-
cifiée et ne jamais le substituer par un objet de
remplacement. La mise en place d’un fusible
d’intensité incorrecte ou d’un objet de rempla-
cement risque d’endommager le circuit électri-
que, ce qui peut provoquer un incendie.
3. Tourner la clé de contact sur “ON” et allumer
tous les circuits électriques afin de vérifier si
l’installation électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire
contrôler l’installation électrique par un con-
cessionnaire Yamaha.
FBU25650
Dépose d’une roue
1. Desserrer les écrous de roue.
Avant
Fusible spécifié :
5.0 A
1. Écrou de roue
1
1

8-31
1
2
3
4
5
6
78
9
10
11
Arrière

2. Surélever le VTT et placer un support adéquat
sous le cadre.
3. Retirer les écrous de la roue.
4. Déposer la roue.
FBU27480
Repose d’une roue
1. Poser la roue et les écrous.
N.B.:

Bien veiller à monter la roue de sorte que la flèche
sur le pneu soit dirigée dans le sens de rotation
de la roue.
Avant
1. Écrou de roue
1

1. Flèche
1

8-32
1
2
3
4
5
6
78
9
10
11
Arrière

2. Reposer les roues sur le sol.
3. Serrer les écrous de roue à leur couple de ser-
rage spécifique.
FBU25720
Diagnostic de pannes
Bien que les VTT Yamaha soient soumis à une
inspection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces maîtresses. Si une répara-
tion quelconque est requise, confier le VTT à un
concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien adé-
quat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT

FWB02280
Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
1. Flèche
Couples de serrage :
Écrou de roue avant :
28 Nm (2.8 m·kgf, 20 ft·lbf)
Écrou de roue arrière :
28 Nm (2.8 m·kgf, 20 ft·lbf)
1

8-33
1
2
3
4
5
6
78
9
10
11

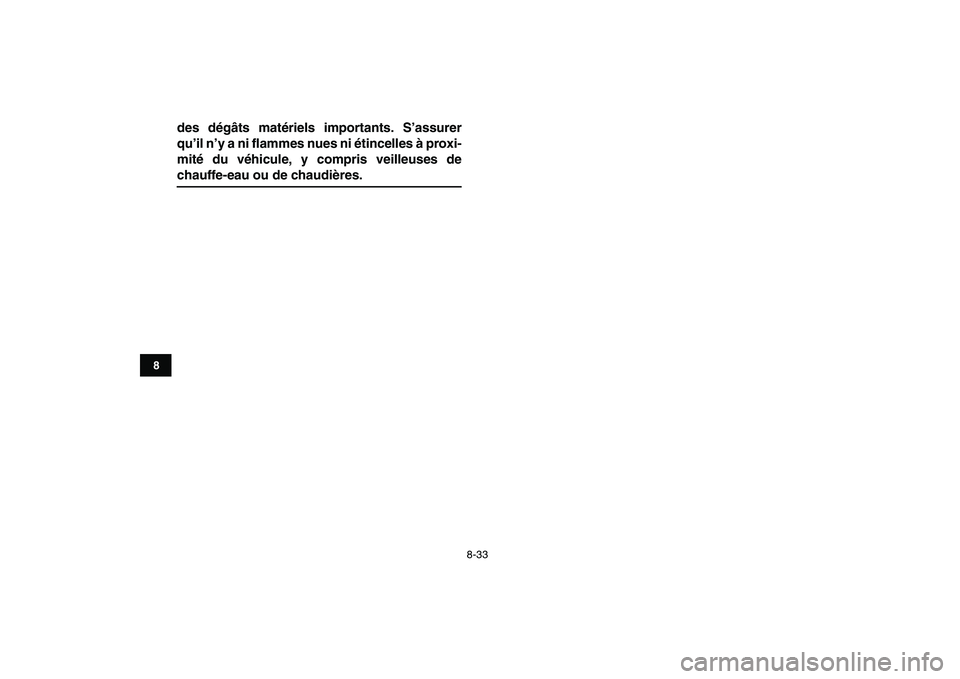

des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.
