YAMAHA YFM50S 2004 Owners Manual

SBU00296
Ajuste del carburador
El carburador es un componente vital del motor
que requiere un ajuste muy preciso. Reserve la
mayor parte de los ajustes al concesionario
Yamaha, que posee los conocimientos profesio-
nales y la experiencia necesarios para llevarlos
a cabo. No obstante, el ajuste de la velocidad
de ralentí puede realizarlo el propietario como
parte de la rutina habitual de mantenimiento.
yY
El carburador ha sido ajustado en la fábrica
de Yamaha después de pasar por muchas
pruebas. Si alguien altera este ajuste sin
poseer suficientes conocimientos técnicos,
pueden producirse averías y un rendimiento
defectuoso del motor.
FBU00296
Réglage de carburateur
Le carburateur est une pièce vitale du moteur et
il exige un réglage très précis. La plupart des
réglages doivent être confiés à un concessionnai-
re Yamaha, qui dispose des connaissances pro-
fessionnelles et de l’expérience nécessaires pour
effectuer ces opérations. Le régime de ralenti
peut toutefois être réglé par le propriétaire dans
le cadre des entretiens de routine.
fF
Les réglages de carburateur ont été effectués
à l’usine Yamaha après de nombreux tests. Si
les réglages sont modifiés par une personne
ne disposant pas des connaissances tech-
niques suffisantes, le moteur risque un
endommagement ou une baisse de rende-
ment.
8-36
5YF-9-60 8 4/24/03 6:35 PM Page 8-36

8-37
EBU01143

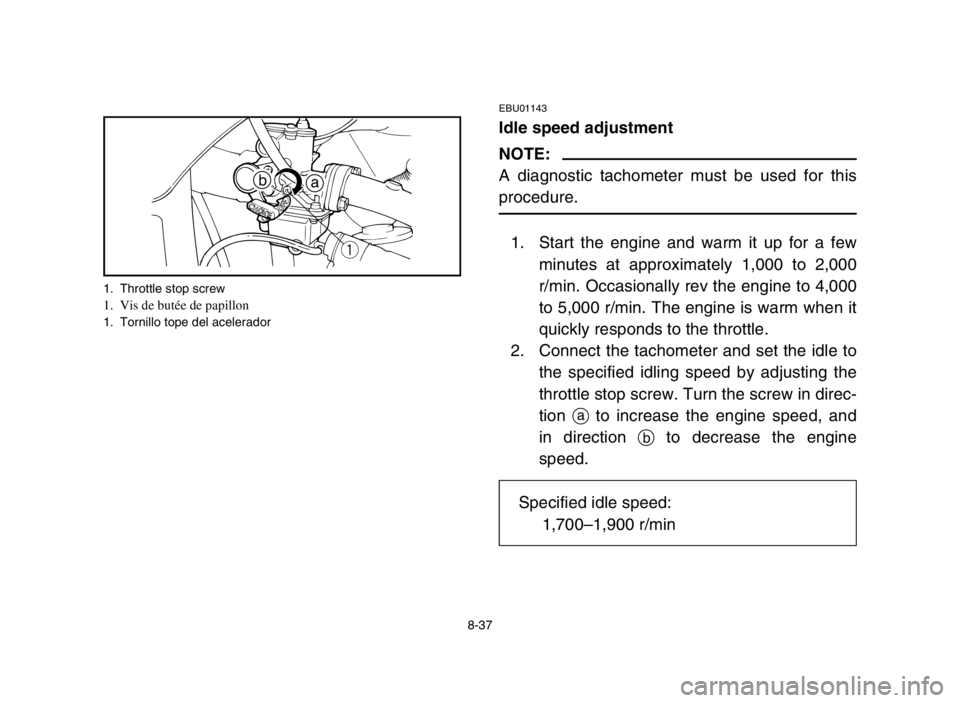

Idle speed adjustment
NOTE:
A diagnostic tachometer must be used for this
procedure.
1. Start the engine and warm it up for a few
minutes at approximately 1,000 to 2,000
r/min. Occasionally rev the engine to 4,000
to 5,000 r/min. The engine is warm when it
quickly responds to the throttle.
2. Connect the tachometer and set the idle to
the specified idling speed by adjusting the
throttle stop screw. Turn the screw in direc-
tion ato increase the engine speed, and
in direction bto decrease the engine
speed.q
a b
1. Throttle stop screw1. Vis de butée de papillon1. Tornillo tope del acelerador
Specified idle speed:
1,700–1,900 r/min
5YF-9-60 8 4/24/03 6:35 PM Page 8-37

SBU01143
Ajuste del ralentí
NOTA:
Para esta operación deberá utilizarse un tacó-
metro de diagnóstico.
1. Ponga el motor en marcha y caliéntelo man-
teniéndolo unos minutos a 1.000–2.000
r/min aproximadamente. De vez en cuando,
acelérelo hasta 4.000–5.000 r/min. El motor
está caliente cuando responde con rapidez
al acelerador.
2. Conecte el tacómetro al cable de la bujía,
y entonces ajuste la velocidad de ralentí al
valor prescrito utilizando para ello el torni-
llo de tope del acelerador. Gire el tornillo
hacia apara aumentar la velocidad del
motor o hacia bpara reducirla.
8-38
FBU01143
Réglage du ralenti
N.B.:
Le recours à un compte-tours est indispensable
pour mener à bien ce travail.
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes à une
vitesse d’environ 1.000 à 2.000 tr/mn. De
temps en temps, pousser le moteur à un
régime entre 4.000 et 5.000 tr/mn. Le
moteur est chaud dès qu’il réagit rapide-
ment à l’accélération.
2. Connecter le compte-tours au fil de bougie,
puis ajuster le ralenti au régime spécifié
avec la vis d’arrêt de l’accélérateur.
Tourner la vis de réglage dans le sens a
pour augmenter la force d’amortissement
et dans le sens bpour la réduire.
Régime de ralenti spécifié:
1.700 à 1.900 tr/mn
Velocidad de ralentí prescrita:
1.700–1.900 rpm
5YF-9-60 8 4/24/03 6:35 PM Page 8-38

8-39
EBU00303
Valve clearance adjustment
The correct valve clearance changes with use,
resulting in improper fuel/air supply or engine
noise. To prevent this, the valve clearance must
be adjusted regularly. This adjustment however,
should be left to a professional Yamaha service
technician.
EBU00304
Cam chain adjustment
The cam chain becomes loose with use, result-
ing in improper valve timing and engine noise.
To prevent this, the cam chain tensioner must
be adjusted regularly. This adjustment should be
left to a Yamaha service technician.
5YF-9-60 8 4/24/03 6:35 PM Page 8-39

SBU00303
Ajuste del juego de válvulas
El juego de válvulas correcto cambia a medida
que se utiliza la unidad, ocasionando un sumi-
nistro de combustible/aire inadecuado o ruido
del motor. Para evitarlo, el juego de válvulas
deberá ajustarse regularmente. Sin embargo,
este ajuste debe realizarlo un mecánico profe-
sional de servicio Yamaha.
SBU00304
Ajuste de la cadena de distribución
La cadena se destensa con el uso, lo que pro-
duce un ajuste incorrecto de la distribución y rui-
dos en el motor. Para evitarlo, es preciso ajustar
el tensor de la cadena periódicamente. Este
ajuste debe realizarlo un técnico de manteni-
miento Yamaha.
8-40
FBU00303
Réglage du jeu des soupapes
L’usure augmente progressivement le jeu des
soupapes, ce qui dérègle l’alimentation en car-
burant/air et génère un bruit de moteur anormal.
Il convient donc de vérifier régulièrement le jeu
des soupapes. Ce réglage doit être effectué par
un mécanicien Yamaha.
FBU00304
Réglage de la chaîne de distribution
À la longue, la chaîne de distribution se distend,
ce qui affecte la synchronisation des soupapes et
génère un bruit de moteur anormal. Pour éviter
ce problème, il faut retendre régulièrement la
chaîne de distribution. Ce réglage doit être
confié à un mécanicien Yamaha.
5YF-9-60 8 4/24/03 6:35 PM Page 8-40

8-41
EBU01218

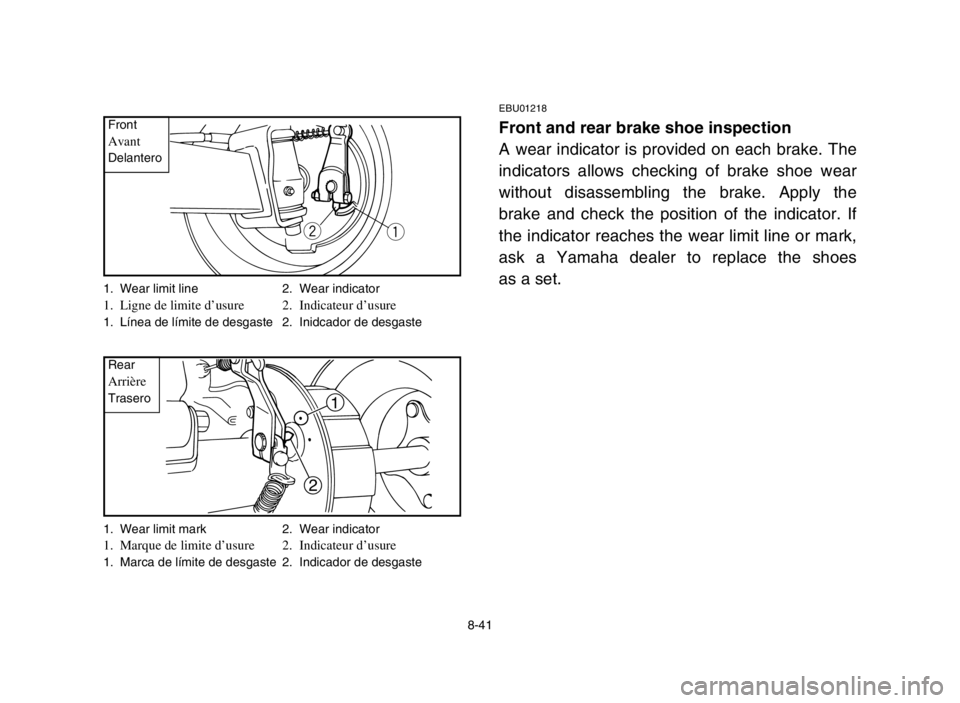

Front and rear brake shoe inspection
A wear indicator is provided on each brake. The
indicators allows checking of brake shoe wear
without disassembling the brake. Apply the
brake and check the position of the indicator. If
the indicator reaches the wear limit line or mark,
ask a Yamaha dealer to replace the shoes
as a set.
wq
1
2
1. Wear limit line 2. Wear indicator1. Ligne de limite d’usure 2. Indicateur d’usure1. Línea de límite de desgaste 2. Inidcador de desgaste
1. Wear limit mark 2. Wear indicator
1. Marque de limite d’usure 2. Indicateur d’usure1. Marca de límite de desgaste 2. Indicador de desgasteFront
AvantDelantero
RearArrièreTrasero
5YF-9-60 8 4/24/03 6:35 PM Page 8-41

8-42
FBU01218
Contrôle des mâchoires de frein avant et
arrière
Chaque frein dispose d’un indicateur d’usure.
Un indicateur d’usure permet de contrôler l’état
de la mâchoire de frein sans devoir procéder au
démontage du frein. Actionner le frein et vérifier
la position de l’indicateur. Si un indicateur
atteint la ligne de limite d’usure, faire remplacer
les deux mâchoires par un concessionnaire
Yamaha.
SBU01218
Inspección de las zapatas de los frenos
delantero y trasero
Cada freno va provisto de un indicador de des-
gaste que permite comprobar el desgaste de la
zapata sin desmontar el freno. Aplique el freno y
compruebe la posición del indicador. Si ha llega-
do a la línea de límite desgaste, solicite a un
concesionario Yamaha que sustituya el juego de
zapatas.
5YF-9-60 8 4/24/03 6:35 PM Page 8-42

wq
re
1. Upper locknut 2. Upper adjusing bolt
3. Lower locknut 4. Lower adjusting bolt
1. Contre-écrou supérieur 2. Boulon de réglage supérieur
3. Contre-écrou inférieur 4. Boulon de réglage inférieur
1. Contratuerca superior 2. Perno de ajuste superior
3. Contratuerca inferior 4. Perno de ajuste nferior
8-43
EBU00324

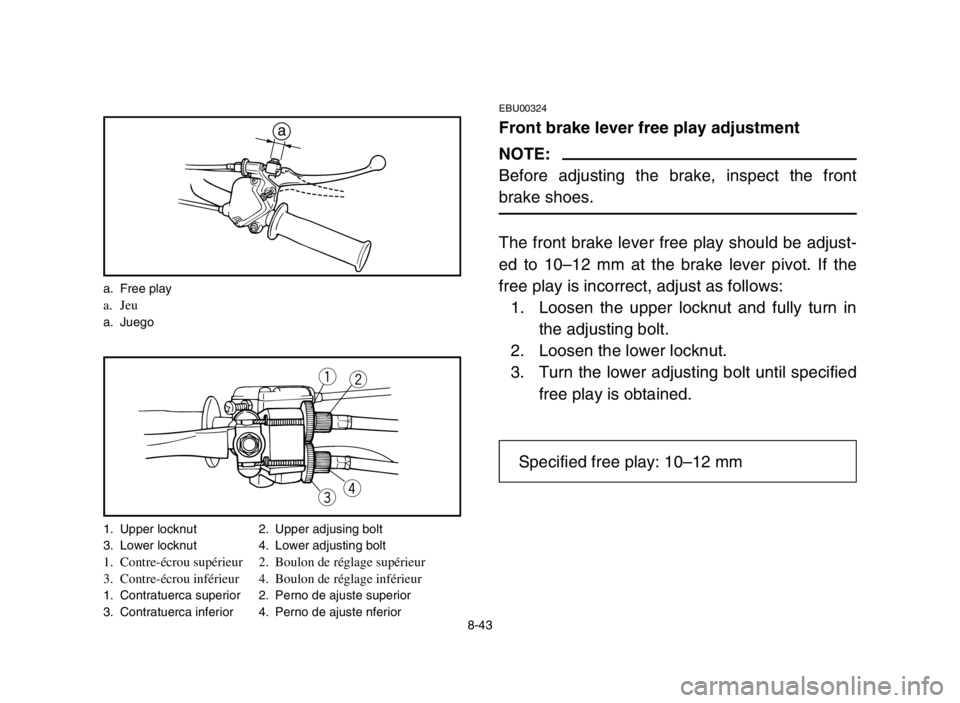

Front brake lever free play adjustment
NOTE:
Before adjusting the brake, inspect the front
brake shoes.
The front brake lever free play should be adjust-
ed to 10–12 mm at the brake lever pivot. If the
free play is incorrect, adjust as follows:
1. Loosen the upper locknut and fully turn in
the adjusting bolt.
2. Loosen the lower locknut.
3. Turn the lower adjusting bolt until specified
free play is obtained.
a
a. Free playa. Jeua. Juego
Specified free play: 10–12 mm
5YF-9-60 8 4/24/03 6:35 PM Page 8-43

8-44
SBU00324
Ajuste del juego libre de la palanca del freno
delantero
NOTA:
Antes de ajustar el freno, inspeccione las zapa-
tas.
El recorrido libre de la palanca de freno debe
ajustarse a 10–12 mm, medidos en el eje de
giro de la palanca. Si el recorrido libre es inco-
rrecto, ajústelo como sigue:
1. Afloje la contratuerca superior y apriete el
perno de ajuste hasta el tope.
2. Afloje la contratuerca inferior.
3. Gire el perno de ajuste inferior hasta obte-
ner el recorrido libre especificado.
FBU00324
Réglage du jeu du levier de frein avant
N.B.:
Avant de procéder au réglage du frein avant, il
convient de contrôler ses mâchoires.
Le jeu au pivot du levier de frein avant doit être
de 10 à 12 mm. Si le jeu est incorrect, le régler
comme suit:
1. Desserrer le contre-écrou supérieur et ser-
rer à fond le boulon de réglage.
2. Desserrer le contre-écrou inférieur.
3. Tourner le boulon de réglage inférieur pour
obtenir le jeu spécifié.
Jeu spécifié: 10 à 12 mm
Recorrido libre especificado: 10–12 mm
5YF-9-60 8 4/24/03 6:35 PM Page 8-44

8-45
4. Tighten the lower locknut.
5. While applying the front brake, turn out the
upper adjusting bolt until the upper and
lower cable lengths are equal. The cable
joint will become vertical.
6. Tighten the upper locknut.
w
Operating with improperly serviced or
adjusted brakes could cause loss of braking
ability, which could lead to an accident.
After servicing:
8Make sure the brakes operate smoothly
and that the free play is correct.
8Make sure the brakes do not drag.
Replacement of brake components requires
professional knowledge. These procedures
should be performed by a Yamaha dealer.
q
a
a=a’
a’
1. Cable joint1. Raccord de câble1. Conexión del cable
