YAMAHA YFM660R 2004 Manuale de Empleo (in Spanish)

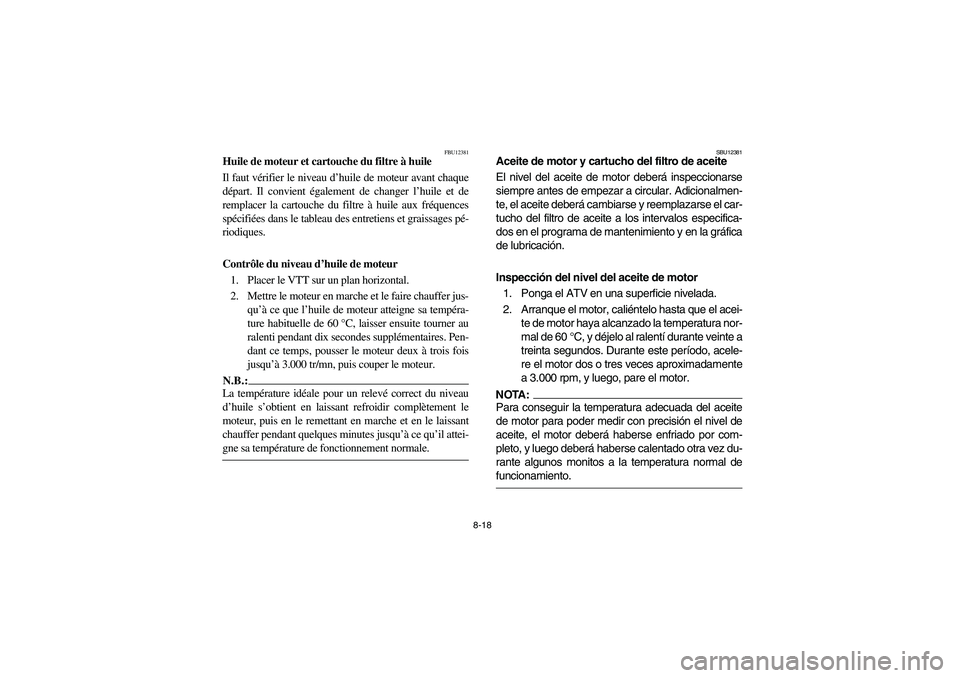

8-18
FBU12381
Huile de moteur et cartouche du filtre à huile
Il faut vérifier le niveau d’huile de moteur avant chaque
départ. Il convient également de changer l’huile et de
remplacer la cartouche du filtre à huile aux fréquences
spécifiées dans le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile de moteur
1. Placer le VTT sur un plan horizontal.
2. Mettre le moteur en marche et le faire chauffer jus-
qu’à ce que l’huile de moteur atteigne sa tempéra-
ture habituelle de 60°C, laisser ensuite tourner au
ralenti pendant dix secondes supplémentaires. Pen-
dant ce temps, pousser le moteur deux à trois fois
jusqu’à 3.000 tr/mn, puis couper le moteur.N.B.:_ La température idéale pour un relevé correct du niveau
d’huile s’obtient en laissant refroidir complètement le
moteur, puis en le remettant en marche et en le laissant
chauffer pendant quelques minutes jusqu’à ce qu’il attei-
gne sa température de fonctionnement normale. _
SBU12381
Aceite de motor y cartucho del filtro de aceite
El nivel del aceite de motor deberá inspeccionarse
siempre antes de empezar a circular. Adicionalmen-
te, el aceite deberá cambiarse y reemplazarse el car-
tucho del filtro de aceite a los intervalos especifica-
dos en el programa de mantenimiento y en la gráfica
de lubricación.
Inspección del nivel del aceite de motor
1. Ponga el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo hasta que el acei-
te de motor haya alcanzado la temperatura nor-
mal de 60°C, y déjelo al ralentí durante veinte a
treinta segundos. Durante este período, acele-
re el motor dos o tres veces aproximadamente
a 3.000 rpm, y luego, pare el motor.NOTA:_ Para conseguir la temperatura adecuada del aceite
de motor para poder medir con precisión el nivel de
aceite, el motor deberá haberse enfriado por com-
pleto, y luego deberá haberse calentado otra vez du-
rante algunos monitos a la temperatura normal de
funcionamiento. _
U5LP63.book Page 18 Monday, March 10, 2003 2:06 PM

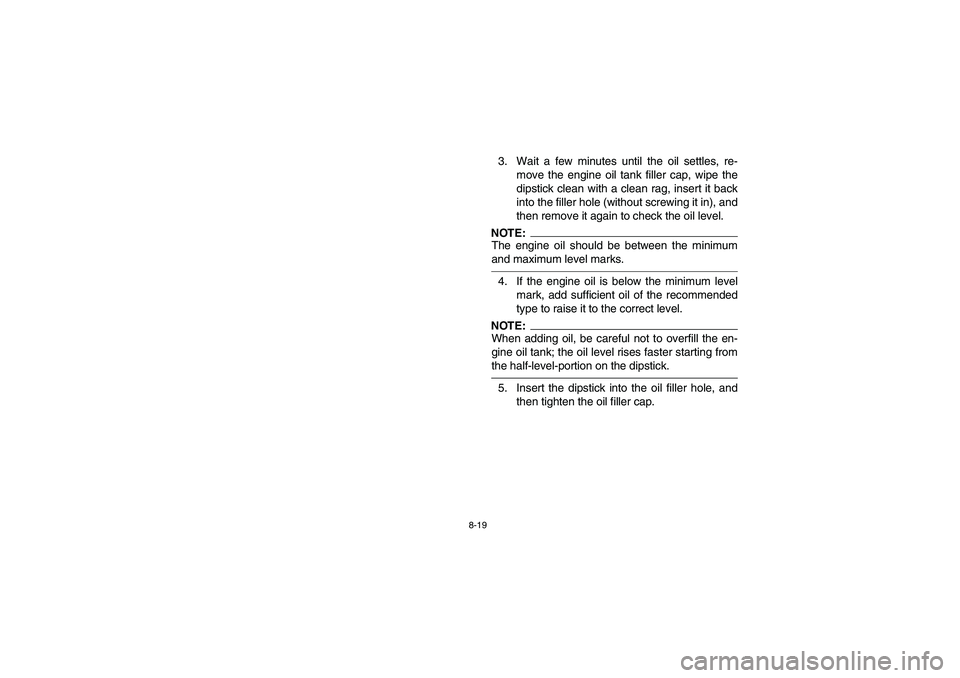

8-19
3. Wait a few minutes until the oil settles, re-
move the engine oil tank filler cap, wipe the
dipstick clean with a clean rag, insert it back
into the filler hole (without screwing it in), and
then remove it again to check the oil level.NOTE:_ The engine oil should be between the minimum
and maximum level marks. _4. If the engine oil is below the minimum level
mark, add sufficient oil of the recommended
type to raise it to the correct level.NOTE:_ When adding oil, be careful not to overfill the en-
gine oil tank; the oil level rises faster starting from
the half-level-portion on the dipstick. _5. Insert the dipstick into the oil filler hole, and
then tighten the oil filler cap.
U5LP63.book Page 19 Monday, March 10, 2003 2:06 PM

8-20
3. Attendre quelques minutes que l’huile se stabilise,
puis retirer le bouchon de remplissage d’huile. Es-
suyer la jauge à l’aide d’un chiffon propre avant de
l’insérer à nouveau, sans la visser, dans l’orifice de
remplissage. La retirer et vérifier le niveau d’huile.N.B.:_ Le niveau d’huile doit se situer entre les repères de ni-
veau minimum et maximum. _4. Si le niveau d’huile de moteur est inférieur au repè-
re de niveau minimum, ajouter de l’huile de moteur
du type recommandé jusqu’au niveau spécifié.N.B.:_ Veiller à ne pas remplir le réservoir d’huile de moteur à
l’excès. Le niveau d’huile monte plus rapidement sur la
deuxième moitié de la portion d’indication de niveau de
la jauge. _5. Insérer la jauge dans l’orifice de remplissage, puis
serrer le bouchon de remplissage d’huile.3. Espere algunos minutos hasta que se estabili-
ce el nivel del aceite, extraiga la tapa de relleno
del depósito de aceite de motor, frote la varilla
de medición para limpiarla con un paño limpio,
vuélvala a insertar en el orificio de relleno (sin
enroscarla), y extráigala de nuevo para com-
probar el nivel del aceite.
NOTA:_ El nivel del aceite debe estar entre las marcas de ni-
vel máximo y mínimo. _4. Si el nivel está por debajo de la marca de nivel
mínimo, añada suficiente aceite del tipo reco-
mendado hasta que llegue al nivel correcto.NOTA:_ Cuando añada aceite, tenga cuidado en no llenar ex-
cesivamente el depósito de aceite de motor; el nivel
del aceite sube con rapidez a partir de la parte de ni-
vel intermedio de la varilla de medición. _5. Inserte la varilla de medición en el orificio de re-
lleno de aceite, y apriete la tapa de relleno de
aceite.
U5LP63.book Page 20 Monday, March 10, 2003 2:06 PM

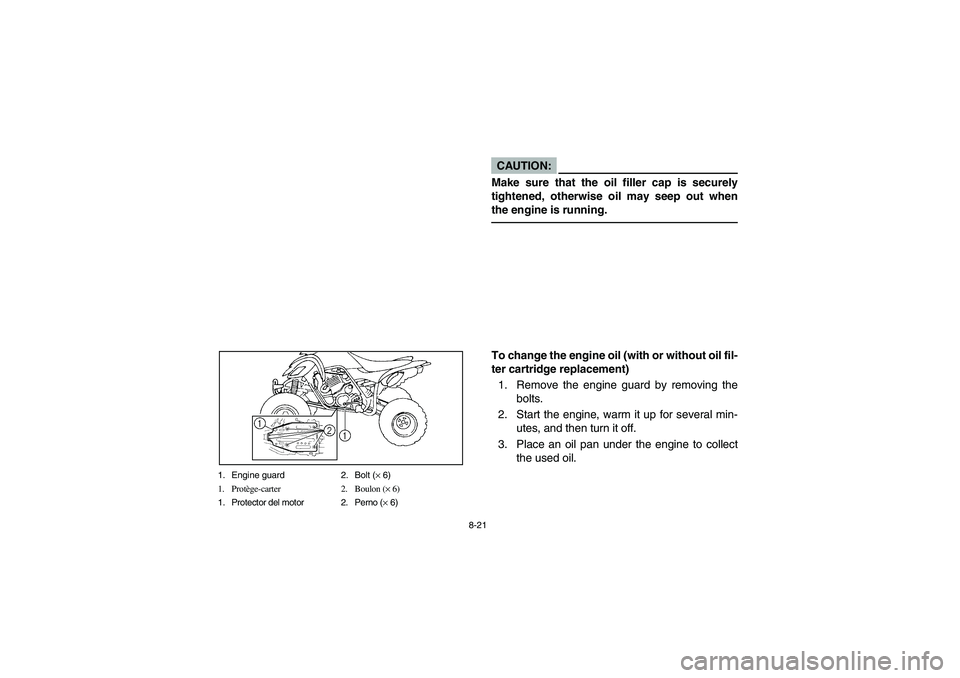

8-21 1. Engine guard 2. Bolt (× 6)
1. Protège-carter 2. Boulon (× 6)
1. Protector del motor 2. Perno (× 6)
CAUTION:_ Make sure that the oil filler cap is securely
tightened, otherwise oil may seep out when
the engine is running. _To change the engine oil (with or without oil fil-
ter cartridge replacement)
1. Remove the engine guard by removing the
bolts.
2. Start the engine, warm it up for several min-
utes, and then turn it off.
3. Place an oil pan under the engine to collect
the used oil.
U5LP63.book Page 21 Monday, March 10, 2003 2:06 PM

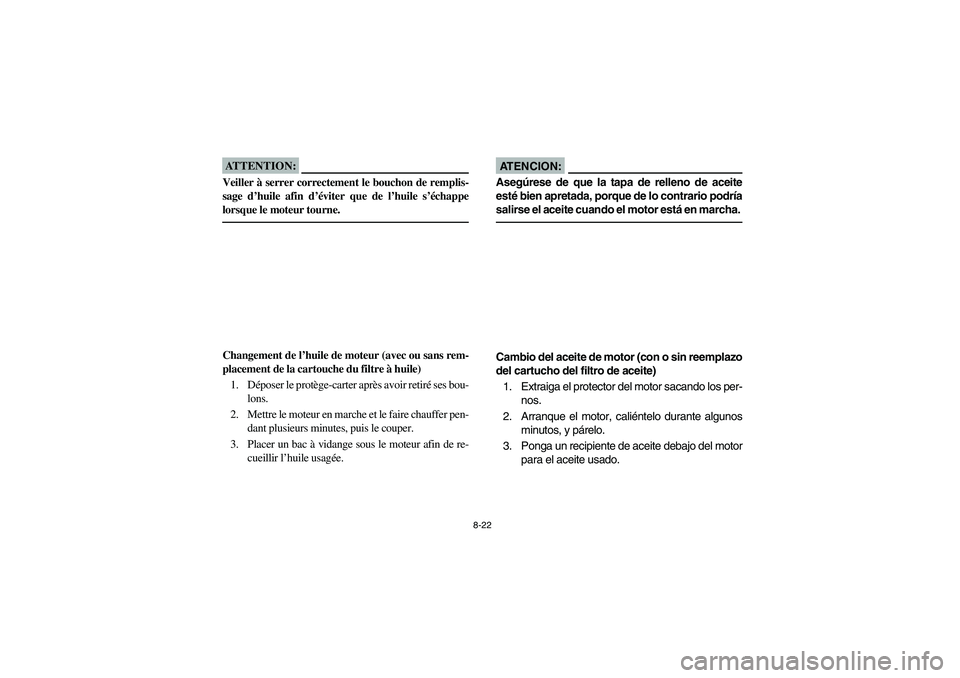

8-22
ATTENTION:_ Veiller à serrer correctement le bouchon de remplis-
sage d’huile afin d’éviter que de l’huile s’échappe
lorsque le moteur tourne. _Changement de l’huile de moteur (avec ou sans rem-
placement de la cartouche du filtre à huile)
1. Déposer le protège-carter après avoir retiré ses bou-
lons.
2. Mettre le moteur en marche et le faire chauffer pen-
dant plusieurs minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin de re-
cueillir l’huile usagée.
AT E N C I O N :_ Asegúrese de que la tapa de relleno de aceite
esté bien apretada, porque de lo contrario podría
salirse el aceite cuando el motor está en marcha. _Cambio del aceite de motor (con o sin reemplazo
del cartucho del filtro de aceite)
1. Extraiga el protector del motor sacando los per-
nos.
2. Arranque el motor, caliéntelo durante algunos
minutos, y párelo.
3. Ponga un recipiente de aceite debajo del motor
para el aceite usado.
U5LP63.book Page 22 Monday, March 10, 2003 2:06 PM

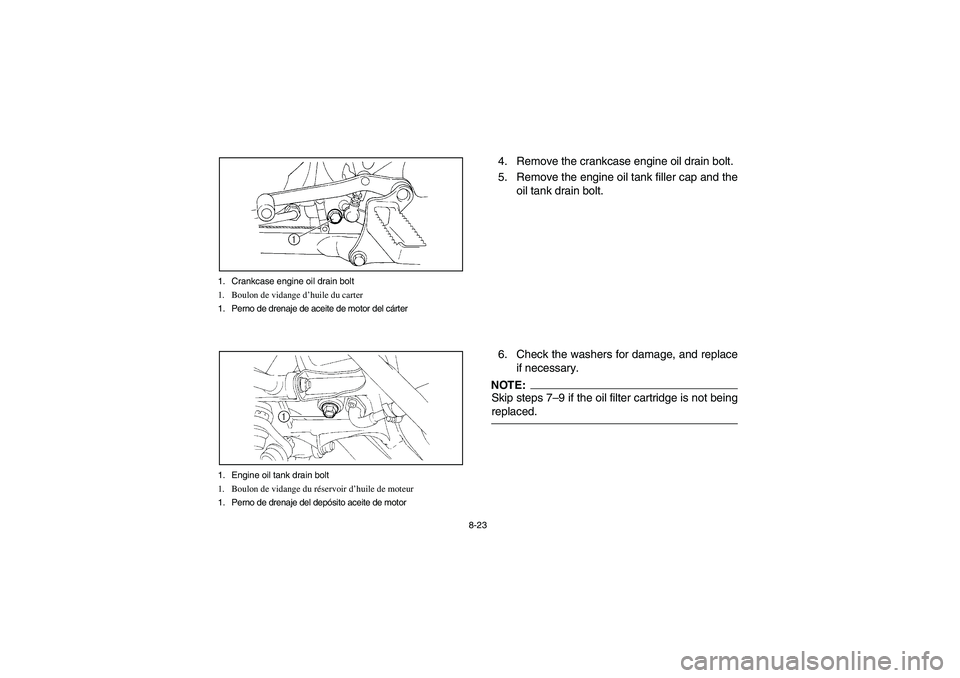

8-23 1. Crankcase engine oil drain bolt
1. Boulon de vidange d’huile du carter
1. Perno de drenaje de aceite de motor del cárter
1. Engine oil tank drain bolt
1. Boulon de vidange du réservoir d’huile de moteur
1. Perno de drenaje del depósito aceite de motor
4. Remove the crankcase engine oil drain bolt.
5. Remove the engine oil tank filler cap and the
oil tank drain bolt.
6. Check the washers for damage, and replace
if necessary.NOTE:_ Skip steps 7–9 if the oil filter cartridge is not being
replaced. _
U5LP63.book Page 23 Monday, March 10, 2003 2:06 PM

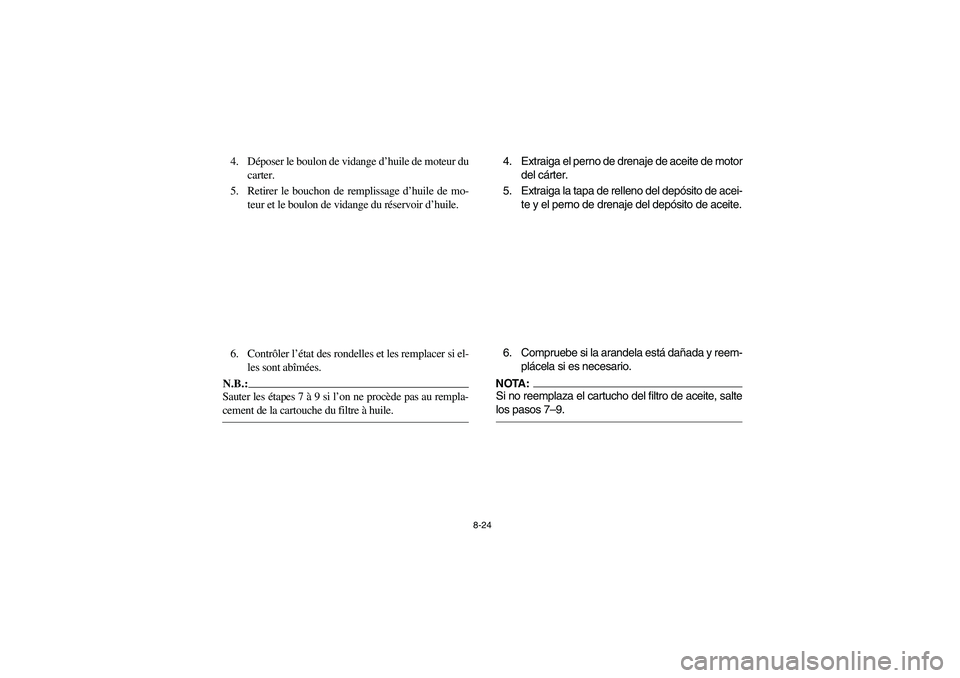

8-24
4. Déposer le boulon de vidange d’huile de moteur du
carter.
5. Retirer le bouchon de remplissage d’huile de mo-
teur et le boulon de vidange du réservoir d’huile.
6. Contrôler l’état des rondelles et les remplacer si el-
les sont abîmées.N.B.:_ Sauter les étapes 7 à 9 si l’on ne procède pas au rempla-
cement de la cartouche du filtre à huile. _
4. Extraiga el perno de drenaje de aceite de motor
del cárter.
5. Extraiga la tapa de relleno del depósito de acei-
te y el perno de drenaje del depósito de aceite.
6. Compruebe si la arandela está dañada y reem-
plácela si es necesario.NOTA:_ Si no reemplaza el cartucho del filtro de aceite, salte
los pasos 7–9. _
U5LP63.book Page 24 Monday, March 10, 2003 2:06 PM

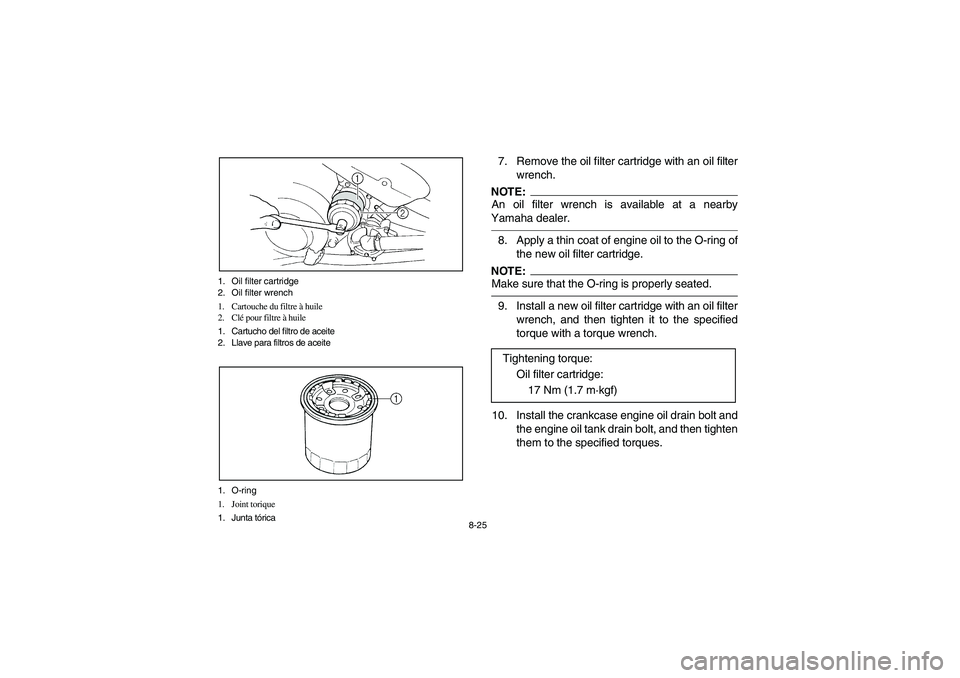

8-25 1. Oil filter cartridge
2. Oil filter wrench
1. Cartouche du filtre à huile
2. Clé pour filtre à huile
1. Cartucho del filtro de aceite
2. Llave para filtros de aceite
1. O-ring
1. Joint torique
1. Junta tórica
7. Remove the oil filter cartridge with an oil filter
wrench.NOTE:_ An oil filter wrench is available at a nearby
Yamaha dealer. _8. Apply a thin coat of engine oil to the O-ring of
the new oil filter cartridge.NOTE:_ Make sure that the O-ring is properly seated. _9. Install a new oil filter cartridge with an oil filter
wrench, and then tighten it to the specified
torque with a torque wrench.
10. Install the crankcase engine oil drain bolt and
the engine oil tank drain bolt, and then tighten
them to the specified torques. Tightening torque:
Oil filter cartridge:
17 Nm (1.7 m·kgf)
U5LP63.book Page 25 Monday, March 10, 2003 2:06 PM

8-26
7. Déposer la cartouche du filtre à huile à l’aide d’une
clé pour filtre à huile.N.B.:_ Une clé pour filtre à huile est disponible chez les conces-
sionnaires Yamaha. _8. Appliquer une fine couche d’huile de moteur sur le
joint torique de la nouvelle cartouche de filtre à hui-
le.N.B.:_ Veiller à mettre le joint torique correctement en place. _9. Mettre la cartouche du filtre à huile neuve en place
à l’aide d’une clé pour filtre à huile, puis la serrer au
couple spécifié à l’aide d’une clé dynamométrique
10. Mettre le boulon de vidange du carter et du réser-
voir d’huile en place, puis les serrer à leur couple
spécifique. Couple de serrage:
Cartouche du filtre à huile:
17 Nm (1,7 m·kgf)
7. Extraiga el cartucho del filtro de aceite con una
llave para filtros de aceite.NOTA:_ Podrá encontrar una llave para filtros de aceite en el
concesionario Yamaha que le quede más cercano. _8. Aplique una capa fina de aceite de motor a la
junta tórica del cartucho del filtro de aceite nue-
vo.NOTA:_ Asegúrese de que la junta tórica quede correcta-
mente asentada. _9. Instale un cartucho del filtro de aceite nuevo
con una llave para filtros de aceite, y apriételo a
la torsión especificada con una llave dinamo-
métrica.
10. Instale el perno de drenaje de aceite del cárter
y el perno de drenaje del depósito de aceite de
motor, y apriételos a las torsiones especifica-
das. Torsión de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m·kgf)
U5LP63.book Page 26 Monday, March 10, 2003 2:06 PM

8-27
11. Pour only 1.75 L of the specified amount of
recommended engine oil through the engine
oil tank filler hole, insert the dipstick, and then
tighten the oil tank filler cap.
12. Start the engine, rev it several times, and
then turn it off.
13. Remove the engine oil tank filler cap, and
then gradually fill the oil tank with the remain-
ing oil quantity while regularly checking the oil
level on the dipstick.
14. Install the engine oil tank filler cap.Tightening torques:
Crankcase engine oil drain bolt:
30 Nm (3.0 m·kgf)
Engine oil tank drain bolt:
25 Nm (2.5 m·kgf)
