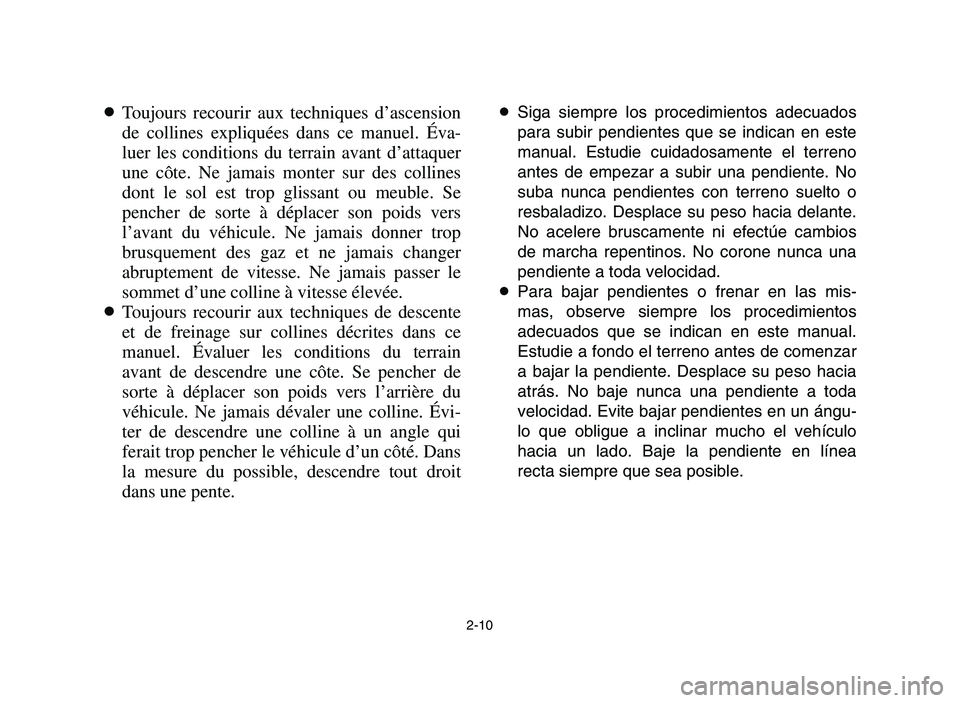

2-10
8Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Éva-
luer les conditions du terrain avant d’attaquer
une côte. Ne jamais monter sur des collines
dont le sol est trop glissant ou meuble. Se
pencher de sorte à déplacer son poids vers
l’avant du véhicule. Ne jamais donner trop
brusquement des gaz et ne jamais changer
abruptement de vitesse. Ne jamais passer le
sommet d’une colline à vitesse élevée.
8Toujours recourir aux techniques de descente
et de freinage sur collines décrites dans ce
manuel. Évaluer les conditions du terrain
avant de descendre une côte. Se pencher de
sorte à déplacer son poids vers l’arrière du
véhicule. Ne jamais dévaler une colline. Évi-
ter de descendre une colline à un angle qui
ferait trop pencher le véhicule d’un côté. Dans
la mesure du possible, descendre tout droit
dans une pente.8Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno
antes de empezar a subir una pendiente. No
suba nunca pendientes con terreno suelto o
resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente ni efectúe cambios
de marcha repentinos. No corone nunca una
pendiente a toda velocidad.
8Para bajar pendientes o frenar en las mis-
mas, observe siempre los procedimientos
adecuados que se indican en este manual.
Estudie a fondo el terreno antes de comenzar
a bajar la pendiente. Desplace su peso hacia
atrás. No baje nunca una pendiente a toda
velocidad. Evite bajar pendientes en un ángu-
lo que obligue a inclinar mucho el vehículo
hacia un lado. Baje la pendiente en línea
recta siempre que sea posible.
1S3-9-60 1-3 4/27/05 3:11 PM Page 2-10

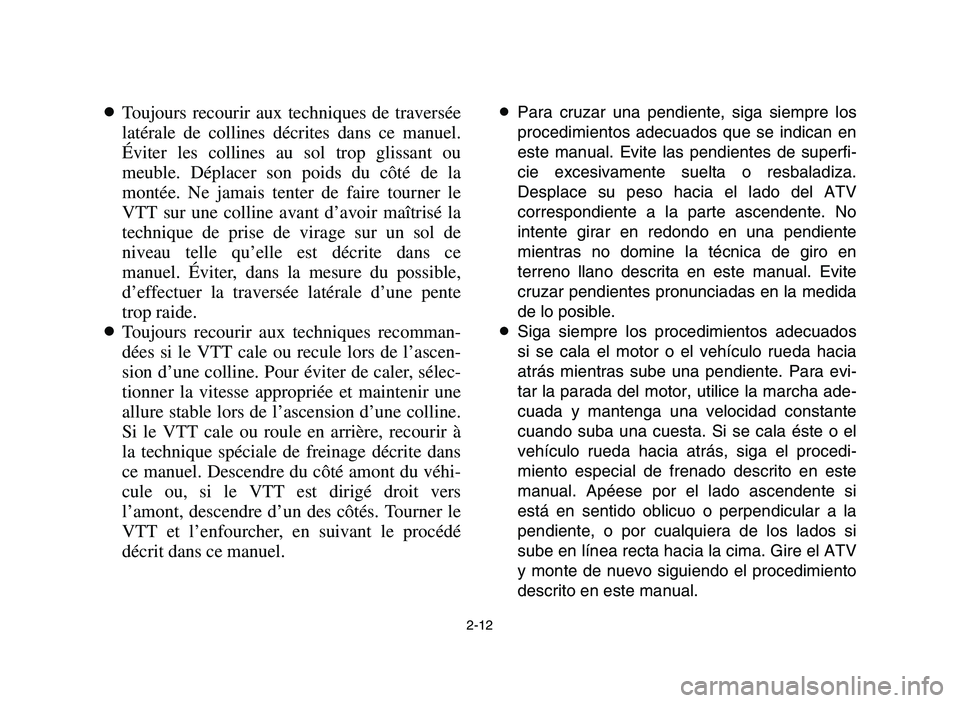

2-12
8Toujours recourir aux techniques de traversée
latérale de collines décrites dans ce manuel.
Éviter les collines au sol trop glissant ou
meuble. Déplacer son poids du côté de la
montée. Ne jamais tenter de faire tourner le
VTT sur une colline avant d’avoir maîtrisé la
technique de prise de virage sur un sol de
niveau telle qu’elle est décrite dans ce
manuel. Éviter, dans la mesure du possible,
d’effectuer la traversée latérale d’une pente
trop raide.
8Toujours recourir aux techniques recomman-
dées si le VTT cale ou recule lors de l’ascen-
sion d’une colline. Pour éviter de caler, sélec-
tionner la vitesse appropriée et maintenir une
allure stable lors de l’ascension d’une colline.
Si le VTT cale ou roule en arrière, recourir à
la technique spéciale de freinage décrite dans
ce manuel. Descendre du côté amont du véhi-
cule ou, si le VTT est dirigé droit vers
l’amont, descendre d’un des côtés. Tourner le
VTT et l’enfourcher, en suivant le procédé
décrit dans ce manuel.8Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superfi-
cie excesivamente suelta o resbaladiza.
Desplace su peso hacia el lado del ATV
correspondiente a la parte ascendente. No
intente girar en redondo en una pendiente
mientras no domine la técnica de giro en
terreno llano descrita en este manual. Evite
cruzar pendientes pronunciadas en la medida
de lo posible.
8Siga siempre los procedimientos adecuados
si se cala el motor o el vehículo rueda hacia
atrás mientras sube una pendiente. Para evi-
tar la parada del motor, utilice la marcha ade-
cuada y mantenga una velocidad constante
cuando suba una cuesta. Si se cala éste o el
vehículo rueda hacia atrás, siga el procedi-
miento especial de frenado descrito en este
manual. Apéese por el lado ascendente si
está en sentido oblicuo o perpendicular a la
pendiente, o por cualquiera de los lados si
sube en línea recta hacia la cima. Gire el ATV
y monte de nuevo siguiendo el procedimiento
descrito en este manual.
1S3-9-60 1-3 4/27/05 3:11 PM Page 2-12

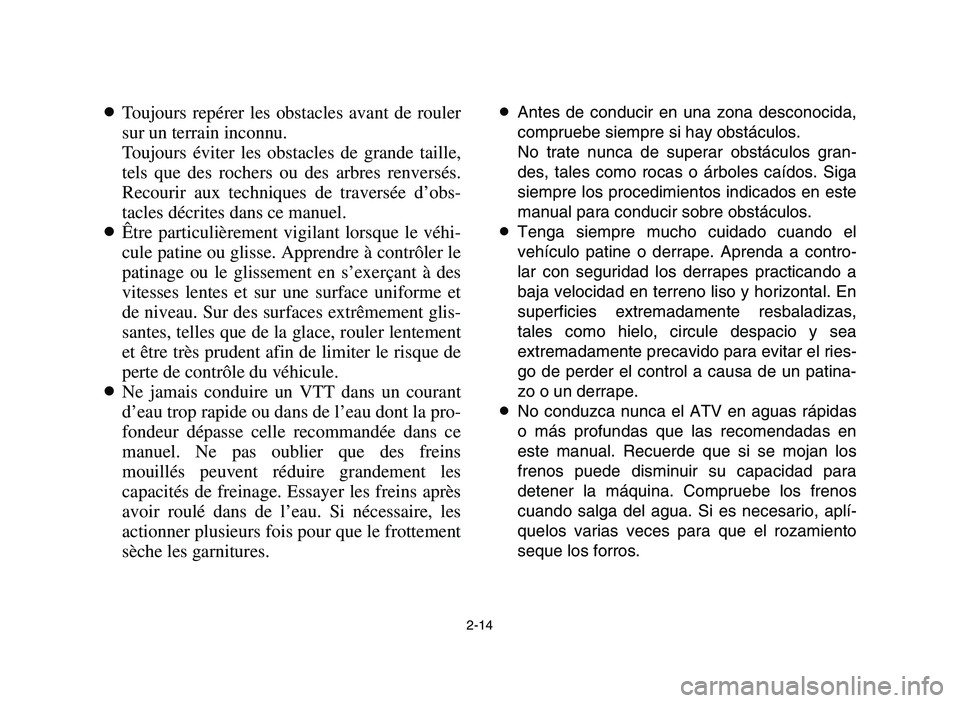

2-14
8Toujours repérer les obstacles avant de rouler
sur un terrain inconnu.
Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres renversés.
Recourir aux techniques de traversée d’obs-
tacles décrites dans ce manuel.
8Être particulièrement vigilant lorsque le véhi-
cule patine ou glisse. Apprendre à contrôler le
patinage ou le glissement en s’exerçant à des
vitesses lentes et sur une surface uniforme et
de niveau. Sur des surfaces extrêmement glis-
santes, telles que de la glace, rouler lentement
et être très prudent afin de limiter le risque de
perte de contrôle du véhicule.
8Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la pro-
fondeur dépasse celle recommandée dans ce
manuel. Ne pas oublier que des freins
mouillés peuvent réduire grandement les
capacités de freinage. Essayer les freins après
avoir roulé dans de l’eau. Si nécessaire, les
actionner plusieurs fois pour que le frottement
sèche les garnitures.8Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.
No trate nunca de superar obstáculos gran-
des, tales como rocas o árboles caídos. Siga
siempre los procedimientos indicados en este
manual para conducir sobre obstáculos.
8Tenga siempre mucho cuidado cuando el
vehículo patine o derrape. Aprenda a contro-
lar con seguridad los derrapes practicando a
baja velocidad en terreno liso y horizontal. En
superficies extremadamente resbaladizas,
tales como hielo, circule despacio y sea
extremadamente precavido para evitar el ries-
go de perder el control a causa de un patina-
zo o un derrape.
8No conduzca nunca el ATV en aguas rápidas
o más profundas que las recomendadas en
este manual. Recuerde que si se mojan los
frenos puede disminuir su capacidad para
detener la máquina. Compruebe los frenos
cuando salga del agua. Si es necesario, aplí-
quelos varias veces para que el rozamiento
seque los forros.
1S3-9-60 1-3 4/27/05 3:11 PM Page 2-14

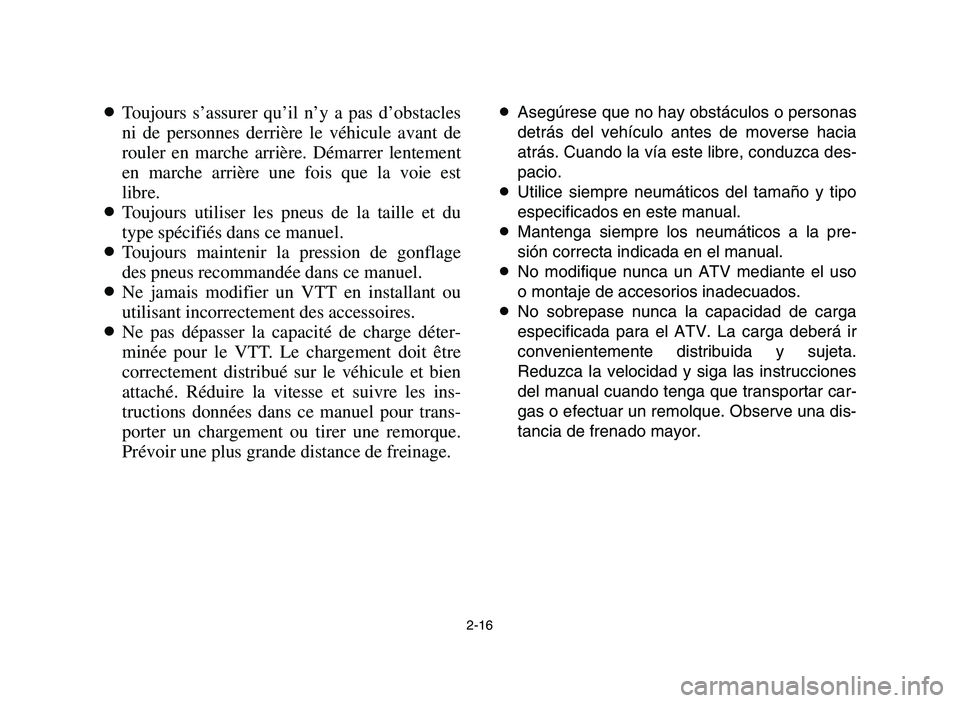

2-16
8Toujours s’assurer qu’il n’y a pas d’obstacles
ni de personnes derrière le véhicule avant de
rouler en marche arrière. Démarrer lentement
en marche arrière une fois que la voie est
libre.
8Toujours utiliser les pneus de la taille et du
type spécifiés dans ce manuel.
8Toujours maintenir la pression de gonflage
des pneus recommandée dans ce manuel.
8Ne jamais modifier un VTT en installant ou
utilisant incorrectement des accessoires.
8Ne pas dépasser la capacité de charge déter-
minée pour le VTT. Le chargement doit être
correctement distribué sur le véhicule et bien
attaché. Réduire la vitesse et suivre les ins-
tructions données dans ce manuel pour trans-
porter un chargement ou tirer une remorque.
Prévoir une plus grande distance de freinage.8Asegúrese que no hay obstáculos o personas
detrás del vehículo antes de moverse hacia
atrás. Cuando la vía este libre, conduzca des-
pacio.
8Utilice siempre neumáticos del tamaño y tipo
especificados en este manual.
8Mantenga siempre los neumáticos a la pre-
sión correcta indicada en el manual.
8No modifique nunca un ATV mediante el uso
o montaje de accesorios inadecuados.
8No sobrepase nunca la capacidad de carga
especificada para el ATV. La carga deberá ir
convenientemente distribuida y sujeta.
Reduzca la velocidad y siga las instrucciones
del manual cuando tenga que transportar car-
gas o efectuar un remolque. Observe una dis-
tancia de frenado mayor.
1S3-9-60 1-3 4/27/05 3:11 PM Page 2-16

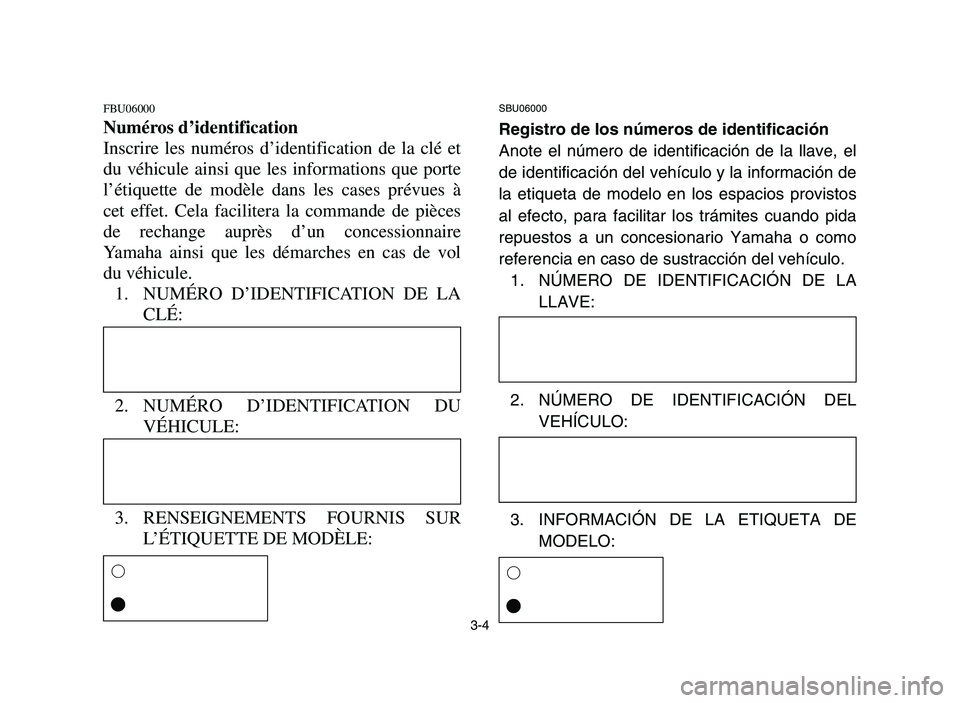

3-4
FBU06000
Numéros d’identification
Inscrire les numéros d’identification de la clé et
du véhicule ainsi que les informations que porte
l’étiquette de modèle dans les cases prévues à
cet effet. Cela facilitera la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ainsi que les démarches en cas de vol
du véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE:
3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE:
SBU06000
Registro de los números de identificación
Anote el número de identificación de la llave, el
de identificación del vehículo y la información de
la etiqueta de modelo en los espacios provistos
al efecto, para facilitar los trámites cuando pida
repuestos a un concesionario Yamaha o como
referencia en caso de sustracción del vehículo.
1. NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
2. NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
3. INFORMACIÓN DE LA ETIQUETA DE
MODELO:
1
61
6
1S3-9-60 1-3 4/27/05 3:11 PM Page 3-4

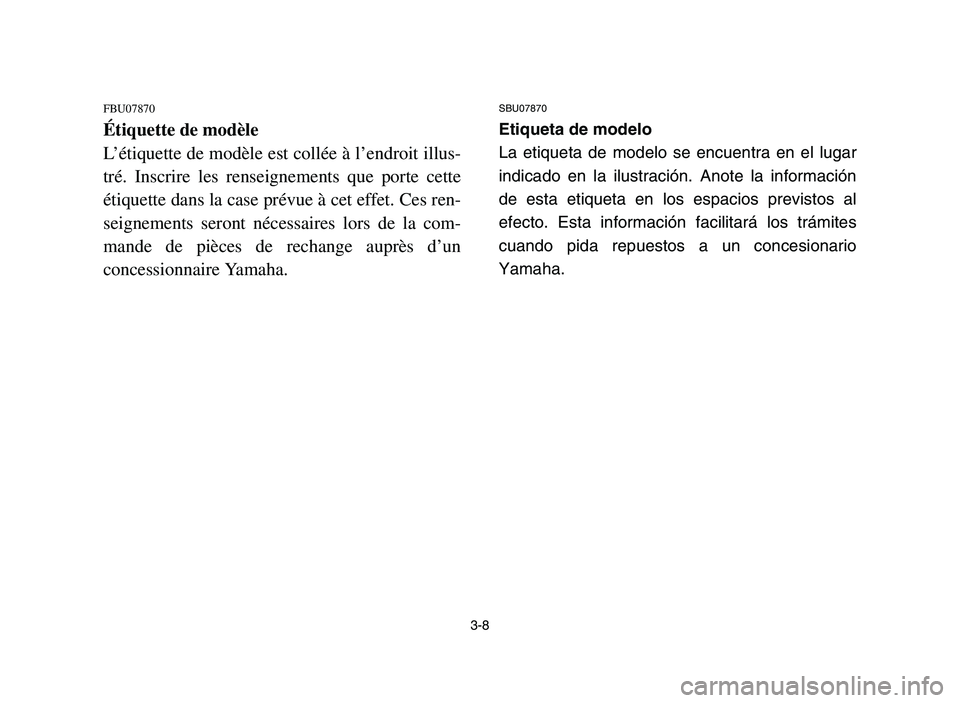

3-8
FBU07870
Étiquette de modèle
L’étiquette de modèle est collée à l’endroit illus-
tré. Inscrire les renseignements que porte cette
étiquette dans la case prévue à cet effet. Ces ren-
seignements seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
SBU07870
Etiqueta de modelo
La etiqueta de modelo se encuentra en el lugar
indicado en la ilustración. Anote la información
de esta etiqueta en los espacios previstos al
efecto. Esta información facilitará los trámites
cuando pida repuestos a un concesionario
Yamaha.
1S3-9-60 1-3 4/27/05 3:11 PM Page 3-8

4-1
EBU00400
CONTROL FUNCTIONS
EBU09420
Main switch
Functions of the respective switch positions are
as follows:
ON:
The engine can be started only at this position
and the headlights and taillight come on when
the light switch is on.
OFF:
All electrical circuits are switched off. The key
can be removed in this position.
OFF ON
1S3-9-60 4 6/7/05 9:37 AM Page 4-1

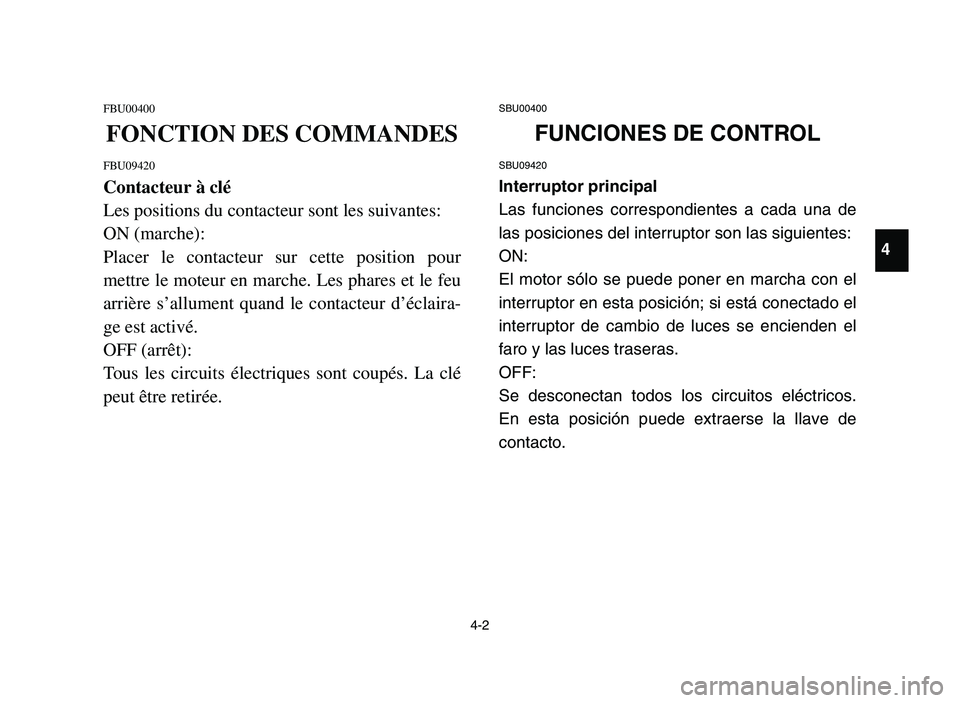

4-2
FBU00400
FONCTION DES COMMANDES
FBU09420
Contacteur à clé
Les positions du contacteur sont les suivantes:
ON (marche):
Placer le contacteur sur cette position pour
mettre le moteur en marche. Les phares et le feu
arrière s’allument quand le contacteur d’éclaira-
ge est activé.
OFF (arrêt):
Tous les circuits électriques sont coupés. La clé
peut être retirée.
SBU00400
FUNCIONES DE CONTROL
SBU09420
Interruptor principal
Las funciones correspondientes a cada una de
las posiciones del interruptor son las siguientes:
ON:
El motor sólo se puede poner en marcha con el
interruptor en esta posición; si está conectado el
interruptor de cambio de luces se encienden el
faro y las luces traseras.
OFF:
Se desconectan todos los circuitos eléctricos.
En esta posición puede extraerse la llave de
contacto.
4
1S3-9-60 4 6/7/05 9:37 AM Page 4-2

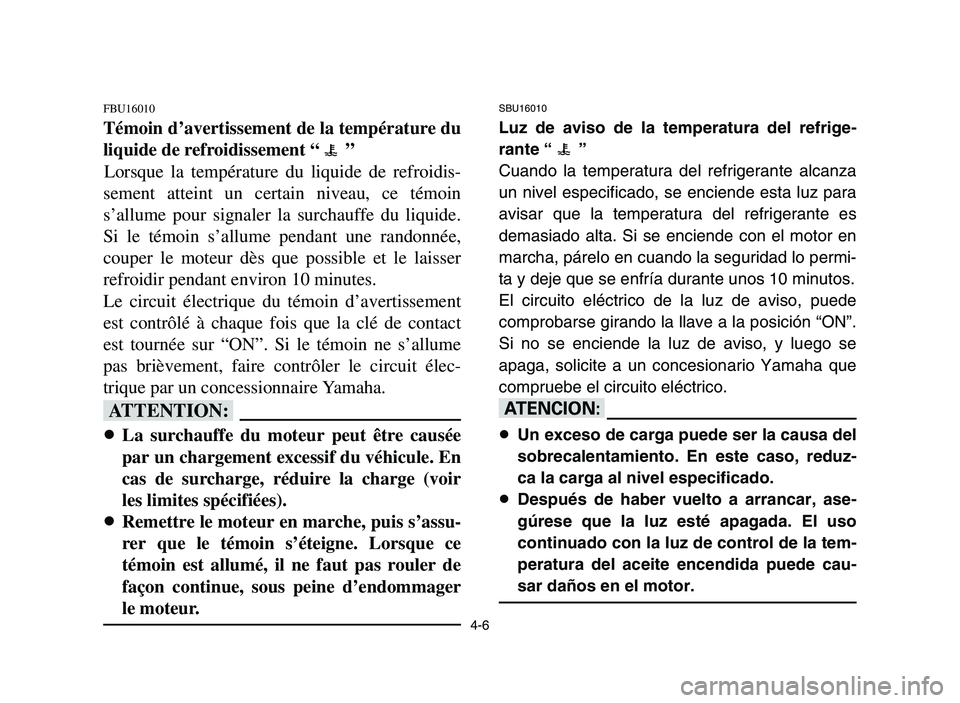

4-6
FBU16010
Témoin d’avertissement de la température du
liquide de refroidissement “ ”
Lorsque la température du liquide de refroidis-
sement atteint un certain niveau, ce témoin
s’allume pour signaler la surchauffe du liquide.
Si le témoin s’allume pendant une randonnée,
couper le moteur dès que possible et le laisser
refroidir pendant environ 10 minutes.
Le circuit électrique du témoin d’avertissement
est contrôlé à chaque fois que la clé de contact
est tournée sur “ON”. Si le témoin ne s’allume
pas brièvement, faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
fF
8La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, réduire la charge (voir
les limites spécifiées).
8Remettre le moteur en marche, puis s’assu-
rer que le témoin s’éteigne. Lorsque ce
témoin est allumé, il ne faut pas rouler de
façon continue, sous peine d’endommager
le moteur.
SBU16010
Luz de aviso de la temperatura del refrige-
rante “ ”
Cuando la temperatura del refrigerante alcanza
un nivel especificado, se enciende esta luz para
avisar que la temperatura del refrigerante es
demasiado alta. Si se enciende con el motor en
marcha, párelo en cuando la seguridad lo permi-
ta y deje que se enfría durante unos 10 minutos.
El circuito eléctrico de la luz de aviso, puede
comprobarse girando la llave a la posición “ON”.
Si no se enciende la luz de aviso, y luego se
apaga, solicite a un concesionario Yamaha que
compruebe el circuito eléctrico.
yY
8Un exceso de carga puede ser la causa del
sobrecalentamiento. En este caso, reduz-
ca la carga al nivel especificado.
8Después de haber vuelto a arrancar, ase-
gúrese que la luz esté apagada. El uso
continuado con la luz de control de la tem-
peratura del aceite encendida puede cau-
sar daños en el motor.
1S3-9-60 4 6/7/05 9:37 AM Page 4-6

4-11
EBU11580
Engine stop switch “ENG. STOP”
Make sure that the engine stop switch is in the
“RUN” position before starting the engine. The
engine stop switch controls ignition and can be
used at all times to stop the engine, especially in
an emergency. The engine will not start or run
when the engine stop switch is turned to “OFF”.
EBU06470
Start switch “START”
The starter motor cranks the engine when this
switch is pushed.
cC
See the starting instructions on page 6-3
prior to starting the engine.
1
2
3
1. Light switch “LIGHTS”
2. Engine stop switch “ENG. STOP”
3. Start switch “START”
1. Contacteur d’éclairage “LIGHTS”
2. Coupe-circuit du moteur “ENG. STOP”
3. Contacteur du démarreur “START”
1. Interruptor de luces “LIGHTS”
2. Interruptor de paro del motor “ENG. STOP”
3. Interruptor de arranque “START”
1S3-9-60 4 6/7/05 9:37 AM Page 4-11
