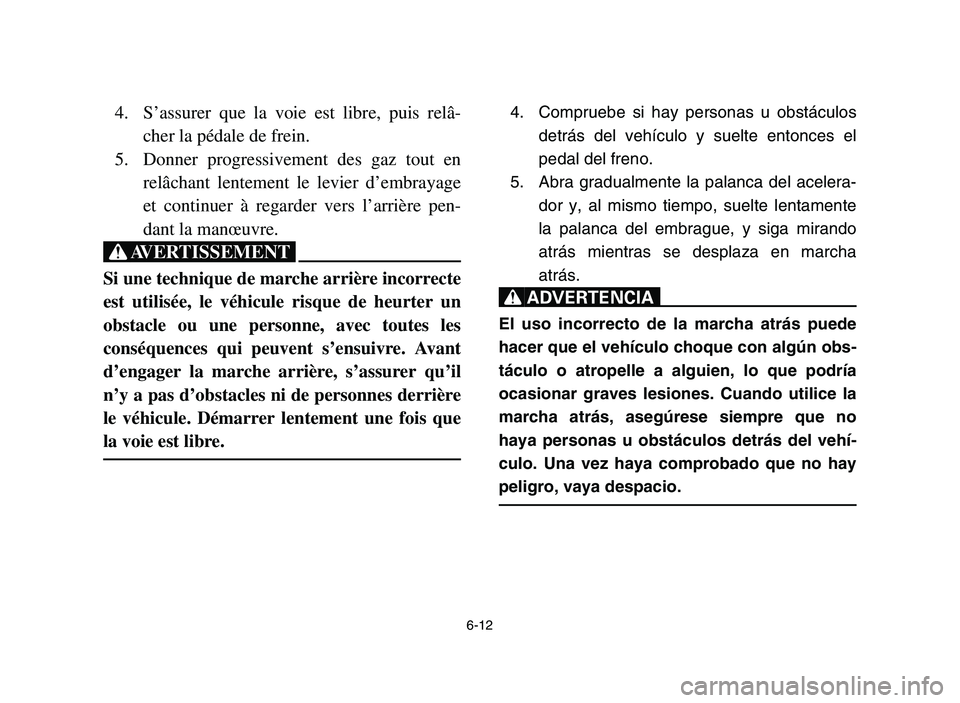

6-12
4. S’assurer que la voie est libre, puis relâ-
cher la pédale de frein.
5. Donner progressivement des gaz tout en
relâchant lentement le levier d’embrayage
et continuer à regarder vers l’arrière pen-
dant la manœuvre.
XG
Si une technique de marche arrière incorrecte
est utilisée, le véhicule risque de heurter un
obstacle ou une personne, avec toutes les
conséquences qui peuvent s’ensuivre. Avant
d’engager la marche arrière, s’assurer qu’il
n’y a pas d’obstacles ni de personnes derrière
le véhicule. Démarrer lentement une fois que
la voie est libre.
4. Compruebe si hay personas u obstáculos
detrás del vehículo y suelte entonces el
pedal del freno.
5. Abra gradualmente la palanca del acelera-
dor y, al mismo tiempo, suelte lentamente
la palanca del embrague, y siga mirando
atrás mientras se desplaza en marcha
atrás.
XR
El uso incorrecto de la marcha atrás puede
hacer que el vehículo choque con algún obs-
táculo o atropelle a alguien, lo que podría
ocasionar graves lesiones. Cuando utilice la
marcha atrás, asegúrese siempre que no
haya personas u obstáculos detrás del vehí-
culo. Una vez haya comprobado que no hay
peligro, vaya despacio.
1S3-9-60 5-6 6/7/05 10:22 AM Page 6-12

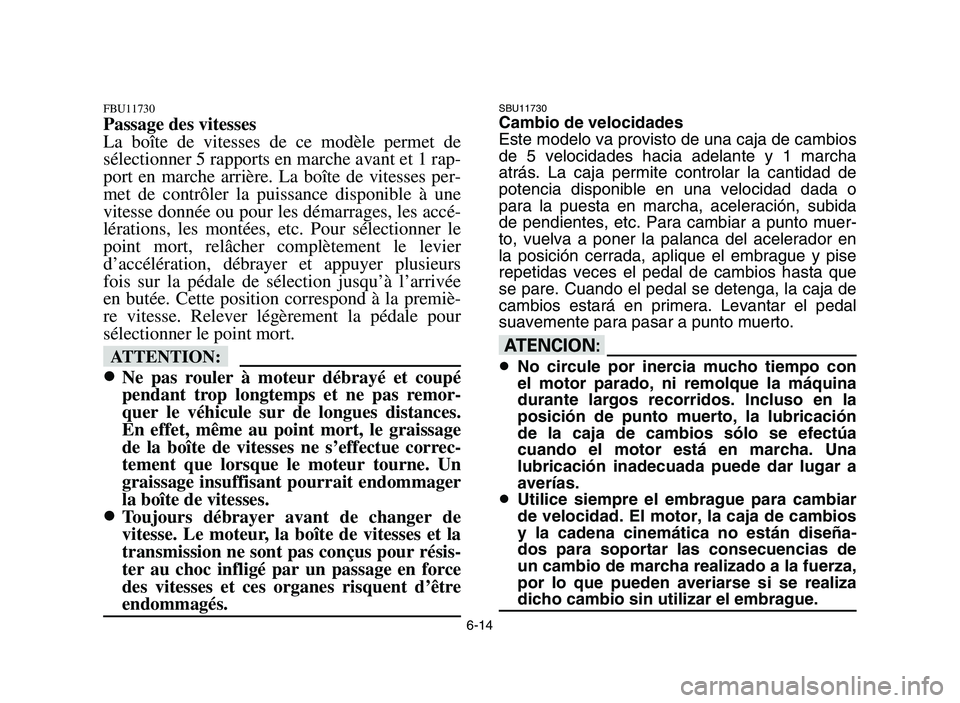

6-14
FBU11730
Passage des vitesses
La boîte de vitesses de ce modèle permet de
sélectionner 5 rapports en marche avant et 1 rap-
port en marche arrière. La boîte de vitesses per-
met de contrôler la puissance disponible à une
vitesse donnée ou pour les démarrages, les accé-
lérations, les montées, etc. Pour sélectionner le
point mort, relâcher complètement le levier
d’accélération, débrayer et appuyer plusieurs
fois sur la pédale de sélection jusqu’à l’arrivée
en butée. Cette position correspond à la premiè-
re vitesse. Relever légèrement la pédale pour
sélectionner le point mort.
fF
8
8
Ne pas rouler à moteur débrayé et coupé
pendant trop longtemps et ne pas remor-
quer le véhicule sur de longues distances.
En effet, même au point mort, le graissage
de la boîte de vitesses ne s’effectue correc-
tement que lorsque le moteur tourne. Un
graissage insuffisant pourrait endommager
la boîte de vitesses.
8 8
Toujours débrayer avant de changer de
vitesse. Le moteur, la boîte de vitesses et la
transmission ne sont pas conçus pour résis-
ter au choc infligé par un passage en force
des vitesses et ces organes risquent d’être
endommagés.
SBU11730Cambio de velocidades
Este modelo va provisto de una caja de cambios
de 5 velocidades hacia adelante y 1 marcha
atrás. La caja permite controlar la cantidad de
potencia disponible en una velocidad dada o
para la puesta en marcha, aceleración, subida
de pendientes, etc. Para cambiar a punto muer-
to, vuelva a poner la palanca del acelerador en
la posición cerrada, aplique el embrague y pise
repetidas veces el pedal de cambios hasta que
se pare. Cuando el pedal se detenga, la caja de
cambios estará en primera. Levantar el pedal
suavemente para pasar a punto muerto.
yY
8No circule por inercia mucho tiempo con
el motor parado, ni remolque la máquina
durante largos recorridos. Incluso en la
posición de punto muerto, la lubricación
de la caja de cambios sólo se efectúa
cuando el motor está en marcha. Una
lubricación inadecuada puede dar lugar a
averías.
8Utilice siempre el embrague para cambiar
de velocidad. El motor, la caja de cambios
y la cadena cinemática no están diseña-
dos para soportar las consecuencias de
un cambio de marcha realizado a la fuerza,
por lo que pueden averiarse si se realiza
dicho cambio sin utilizar el embrague.
1S3-9-60 5-6 6/7/05 10:22 AM Page 6-14

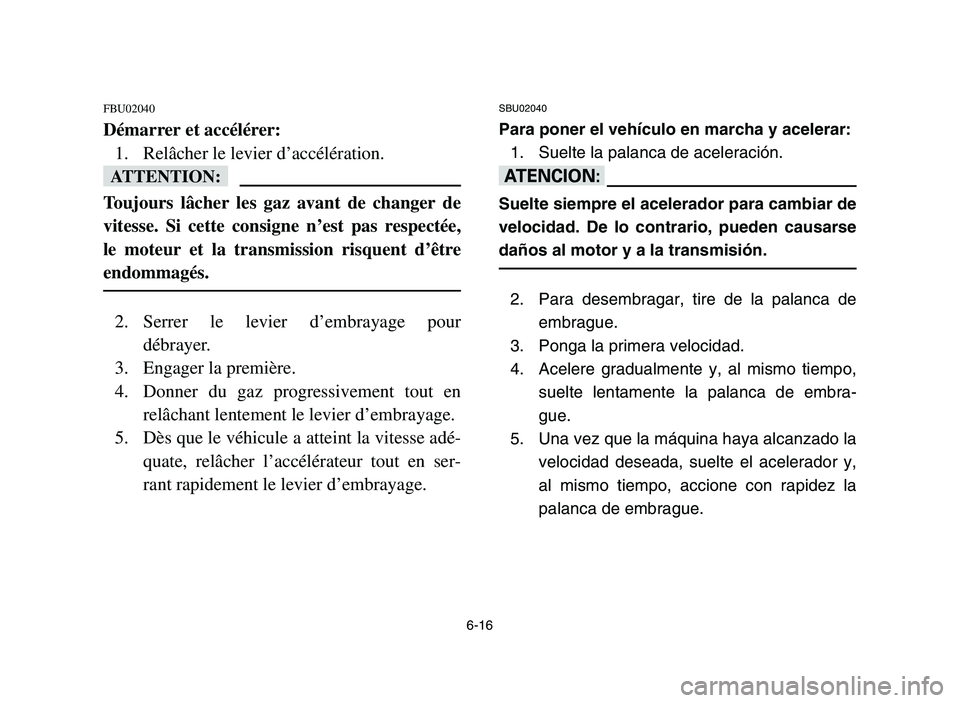

6-16
FBU02040
Démarrer et accélérer:
1. Relâcher le levier d’accélération.
fF
Toujours lâcher les gaz avant de changer de
vitesse. Si cette consigne n’est pas respectée,
le moteur et la transmission risquent d’être
endommagés.
2. Serrer le levier d’embrayage pour
débrayer.
3. Engager la première.
4. Donner du gaz progressivement tout en
relâchant lentement le levier d’embrayage.
5. Dès que le véhicule a atteint la vitesse adé-
quate, relâcher l’accélérateur tout en ser-
rant rapidement le levier d’embrayage.
SBU02040
Para poner el vehículo en marcha y acelerar:
1. Suelte la palanca de aceleración.
yY
Suelte siempre el acelerador para cambiar de
velocidad. De lo contrario, pueden causarse
daños al motor y a la transmisión.
2. Para desembragar, tire de la palanca de
embrague.
3. Ponga la primera velocidad.
4. Acelere gradualmente y, al mismo tiempo,
suelte lentamente la palanca de embra-
gue.
5. Una vez que la máquina haya alcanzado la
velocidad deseada, suelte el acelerador y,
al mismo tiempo, accione con rapidez la
palanca de embrague.
1S3-9-60 5-6 6/7/05 10:23 AM Page 6-16

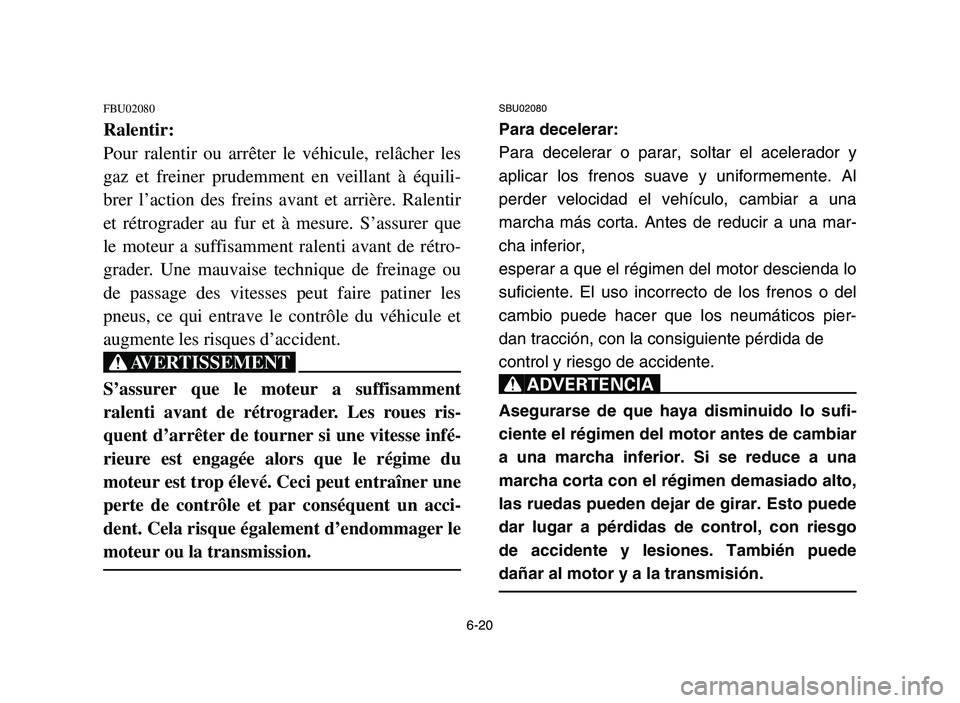

6-20
FBU02080
Ralentir:
Pour ralentir ou arrêter le véhicule, relâcher les
gaz et freiner prudemment en veillant à équili-
brer l’action des freins avant et arrière. Ralentir
et rétrograder au fur et à mesure. S’assurer que
le moteur a suffisamment ralenti avant de rétro-
grader. Une mauvaise technique de freinage ou
de passage des vitesses peut faire patiner les
pneus, ce qui entrave le contrôle du véhicule et
augmente les risques d’accident.
XG
S’assurer que le moteur a suffisamment
ralenti avant de rétrograder. Les roues ris-
quent d’arrêter de tourner si une vitesse infé-
rieure est engagée alors que le régime du
moteur est trop élevé. Ceci peut entraîner une
perte de contrôle et par conséquent un acci-
dent. Cela risque également d’endommager le
moteur ou la transmission.
SBU02080
Para decelerar:
Para decelerar o parar, soltar el acelerador y
aplicar los frenos suave y uniformemente. Al
perder velocidad el vehículo, cambiar a una
marcha más corta. Antes de reducir a una mar-
cha inferior,
esperar a que el régimen del motor descienda lo
suficiente. El uso incorrecto de los frenos o del
cambio puede hacer que los neumáticos pier-
dan tracción, con la consiguiente pérdida de
control y riesgo de accidente.
XR
Asegurarse de que haya disminuido lo sufi-
ciente el régimen del motor antes de cambiar
a una marcha inferior. Si se reduce a una
marcha corta con el régimen demasiado alto,
las ruedas pueden dejar de girar. Esto puede
dar lugar a pérdidas de control, con riesgo
de accidente y lesiones. También puede
dañar al motor y a la transmisión.
1S3-9-60 5-6 6/7/05 10:23 AM Page 6-20

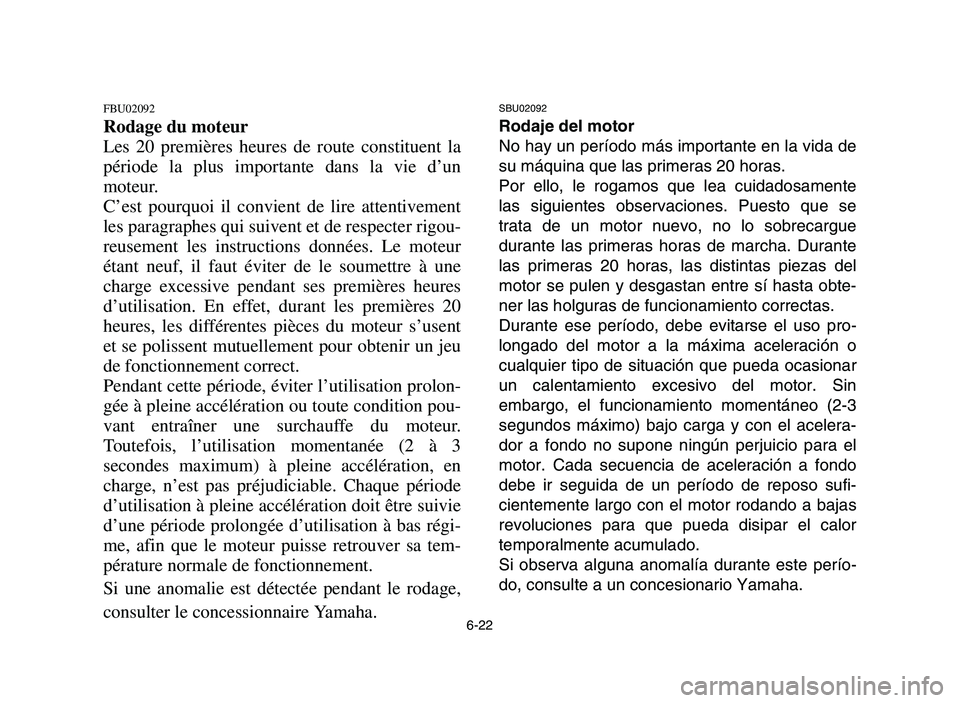

6-22
FBU02092
Rodage du moteur
Les 20 premières heures de route constituent la
période la plus importante dans la vie d’un
moteur.
C’est pourquoi il convient de lire attentivement
les paragraphes qui suivent et de respecter rigou-
reusement les instructions données. Le moteur
étant neuf, il faut éviter de le soumettre à une
charge excessive pendant ses premières heures
d’utilisation. En effet, durant les premières 20
heures, les différentes pièces du moteur s’usent
et se polissent mutuellement pour obtenir un jeu
de fonctionnement correct.
Pendant cette période, éviter l’utilisation prolon-
gée à pleine accélération ou toute condition pou-
vant entraîner une surchauffe du moteur.
Toutefois, l’utilisation momentanée (2 à 3
secondes maximum) à pleine accélération, en
charge, n’est pas préjudiciable. Chaque période
d’utilisation à pleine accélération doit être suivie
d’une période prolongée d’utilisation à bas régi-
me, afin que le moteur puisse retrouver sa tem-
pérature normale de fonctionnement.
Si une anomalie est détectée pendant le rodage,
consulter le concessionnaire Yamaha.
SBU02092
Rodaje del motor
No hay un período más importante en la vida de
su máquina que las primeras 20 horas.
Por ello, le rogamos que lea cuidadosamente
las siguientes observaciones. Puesto que se
trata de un motor nuevo, no lo sobrecargue
durante las primeras horas de marcha. Durante
las primeras 20 horas, las distintas piezas del
motor se pulen y desgastan entre sí hasta obte-
ner las holguras de funcionamiento correctas.
Durante ese período, debe evitarse el uso pro-
longado del motor a la máxima aceleración o
cualquier tipo de situación que pueda ocasionar
un calentamiento excesivo del motor. Sin
embargo, el funcionamiento momentáneo (2-3
segundos máximo) bajo carga y con el acelera-
dor a fondo no supone ningún perjuicio para el
motor. Cada secuencia de aceleración a fondo
debe ir seguida de un período de reposo sufi-
cientemente largo con el motor rodando a bajas
revoluciones para que pueda disipar el calor
temporalmente acumulado.
Si observa alguna anomalía durante este perío-
do, consulte a un concesionario Yamaha.
1S3-9-60 5-6 6/7/05 10:23 AM Page 6-22

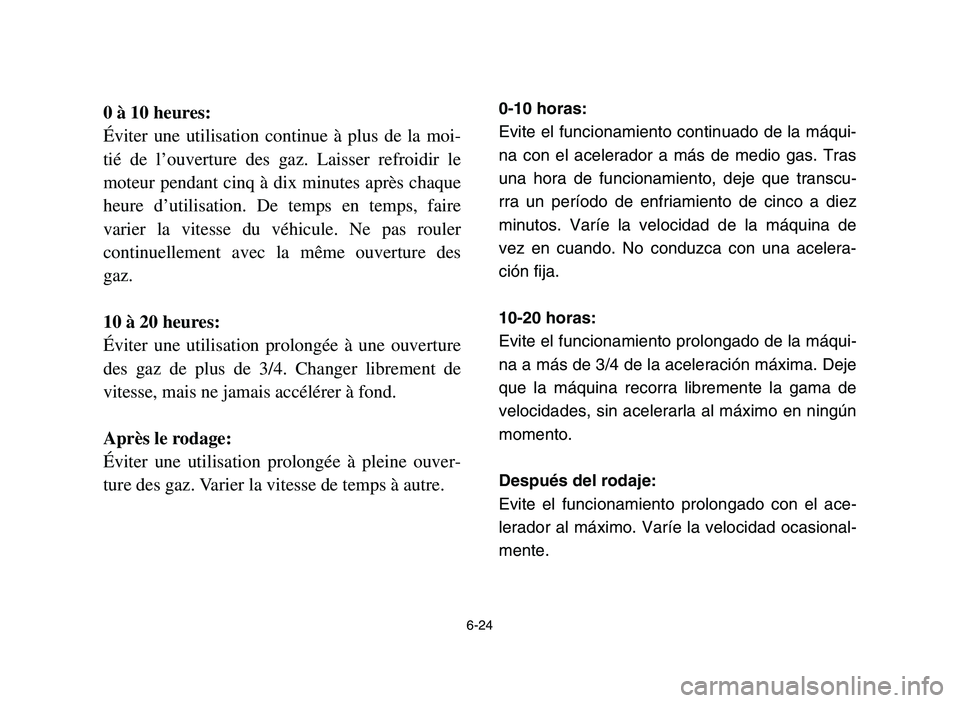

6-24
0 à 10 heures:
Éviter une utilisation continue à plus de la moi-
tié de l’ouverture des gaz. Laisser refroidir le
moteur pendant cinq à dix minutes après chaque
heure d’utilisation. De temps en temps, faire
varier la vitesse du véhicule. Ne pas rouler
continuellement avec la même ouverture des
gaz.
10 à 20 heures:
Éviter une utilisation prolongée à une ouverture
des gaz de plus de 3/4. Changer librement de
vitesse, mais ne jamais accélérer à fond.
Après le rodage:
Éviter une utilisation prolongée à pleine ouver-
ture des gaz. Varier la vitesse de temps à autre.0-10 horas:
Evite el funcionamiento continuado de la máqui-
na con el acelerador a más de medio gas. Tras
una hora de funcionamiento, deje que transcu-
rra un período de enfriamiento de cinco a diez
minutos. Varíe la velocidad de la máquina de
vez en cuando. No conduzca con una acelera-
ción fija.
10-20 horas:
Evite el funcionamiento prolongado de la máqui-
na a más de 3/4 de la aceleración máxima. Deje
que la máquina recorra libremente la gama de
velocidades, sin acelerarla al máximo en ningún
momento.
Después del rodaje:
Evite el funcionamiento prolongado con el ace-
lerador al máximo. Varíe la velocidad ocasional-
mente.
1S3-9-60 5-6 6/7/05 10:23 AM Page 6-24

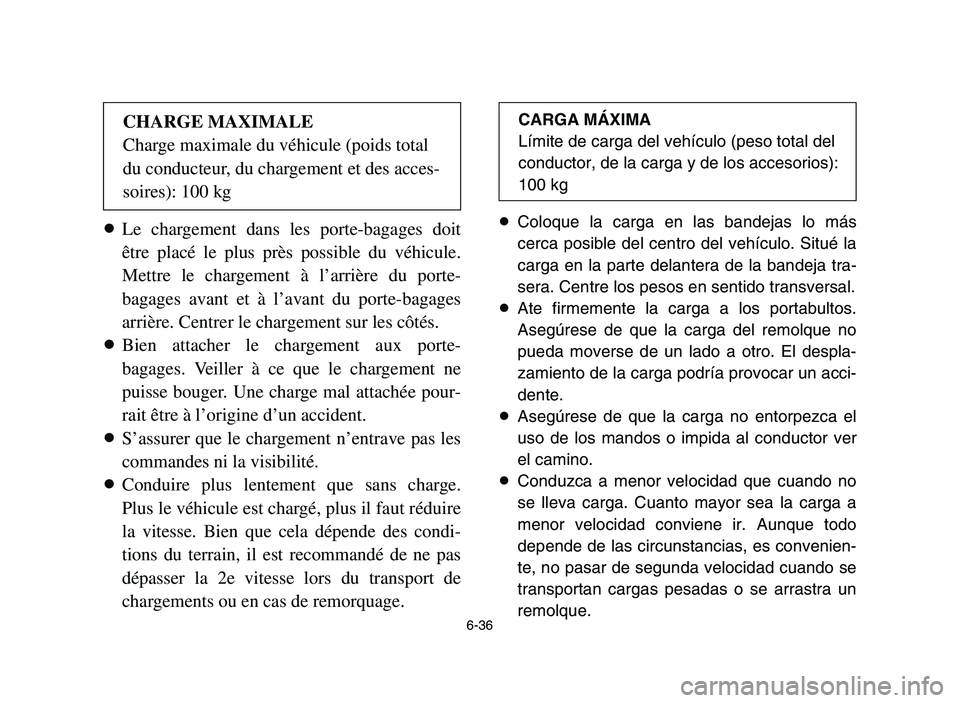

6-36
8Le chargement dans les porte-bagages doit
être placé le plus près possible du véhicule.
Mettre le chargement à l’arrière du porte-
bagages avant et à l’avant du porte-bagages
arrière. Centrer le chargement sur les côtés.
8Bien attacher le chargement aux porte-
bagages. Veiller à ce que le chargement ne
puisse bouger. Une charge mal attachée pour-
rait être à l’origine d’un accident.
8S’assurer que le chargement n’entrave pas les
commandes ni la visibilité.
8Conduire plus lentement que sans charge.
Plus le véhicule est chargé, plus il faut réduire
la vitesse. Bien que cela dépende des condi-
tions du terrain, il est recommandé de ne pas
dépasser la 2e vitesse lors du transport de
chargements ou en cas de remorquage.8Coloque la carga en las bandejas lo más
cerca posible del centro del vehículo. Situé la
carga en la parte delantera de la bandeja tra-
sera. Centre los pesos en sentido transversal.
8Ate firmemente la carga a los portabultos.
Asegúrese de que la carga del remolque no
pueda moverse de un lado a otro. El despla-
zamiento de la carga podría provocar un acci-
dente.
8Asegúrese de que la carga no entorpezca el
uso de los mandos o impida al conductor ver
el camino.
8Conduzca a menor velocidad que cuando no
se lleva carga. Cuanto mayor sea la carga a
menor velocidad conviene ir. Aunque todo
depende de las circunstancias, es convenien-
te, no pasar de segunda velocidad cuando se
transportan cargas pesadas o se arrastra un
remolque.
CHARGE MAXIMALE
Charge maximale du véhicule (poids total
du conducteur, du chargement et des acces-
soires): 100 kgCARGA MÁXIMA
Límite de carga del vehículo (peso total del
conductor, de la carga y de los accesorios):
100 kg
1S3-9-60 5-6 6/7/05 10:23 AM Page 6-36

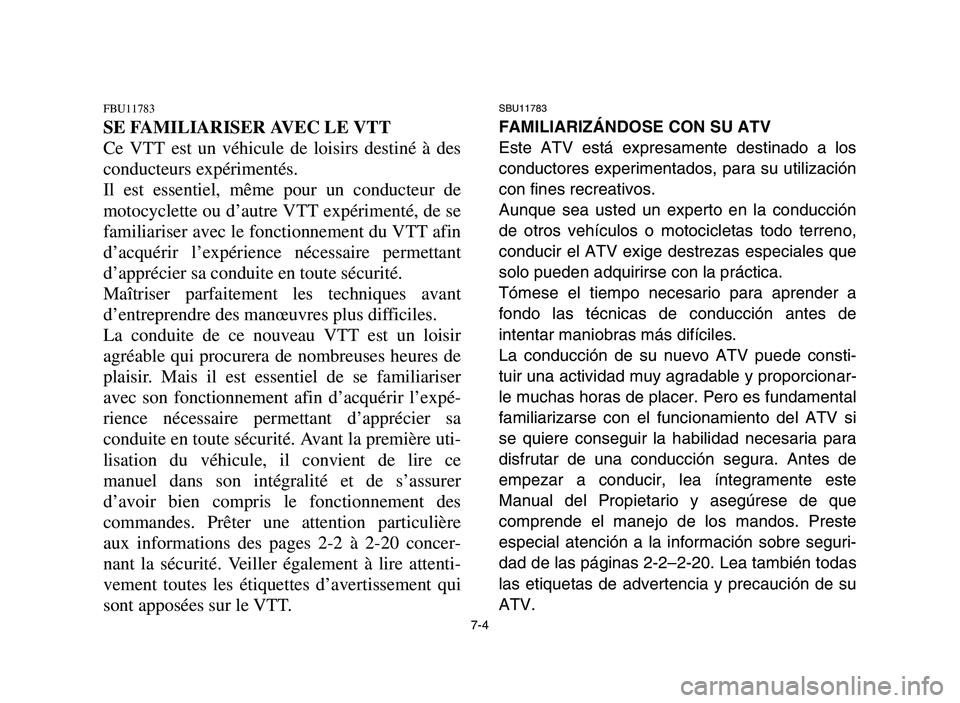

SBU11783
FAMILIARIZÁNDOSE CON SU ATV
Este ATV está expresamente destinado a los
conductores experimentados, para su utilización
con fines recreativos.
Aunque sea usted un experto en la conducción
de otros vehículos o motocicletas todo terreno,
conducir el ATV exige destrezas especiales que
solo pueden adquirirse con la práctica.
Tómese el tiempo necesario para aprender a
fondo las técnicas de conducción antes de
intentar maniobras más difíciles.
La conducción de su nuevo ATV puede consti-
tuir una actividad muy agradable y proporcionar-
le muchas horas de placer. Pero es fundamental
familiarizarse con el funcionamiento del ATV si
se quiere conseguir la habilidad necesaria para
disfrutar de una conducción segura. Antes de
empezar a conducir, lea íntegramente este
Manual del Propietario y asegúrese de que
comprende el manejo de los mandos. Preste
especial atención a la información sobre seguri-
dad de las páginas 2-2–2-20. Lea también todas
las etiquetas de advertencia y precaución de su
ATV.
7-4
FBU11783
SE FAMILIARISER AVEC LE VTT
Ce VTT est un véhicule de loisirs destiné à des
conducteurs expérimentés.
Il est essentiel, même pour un conducteur de
motocyclette ou d’autre VTT expérimenté, de se
familiariser avec le fonctionnement du VTT afin
d’acquérir l’expérience nécessaire permettant
d’apprécier sa conduite en toute sécurité.
Maîtriser parfaitement les techniques avant
d’entreprendre des manœuvres plus difficiles.
La conduite de ce nouveau VTT est un loisir
agréable qui procurera de nombreuses heures de
plaisir. Mais il est essentiel de se familiariser
avec son fonctionnement afin d’acquérir l’expé-
rience nécessaire permettant d’apprécier sa
conduite en toute sécurité. Avant la première uti-
lisation du véhicule, il convient de lire ce
manuel dans son intégralité et de s’assurer
d’avoir bien compris le fonctionnement des
commandes. Prêter une attention particulière
aux informations des pages 2-2 à 2-20 concer-
nant la sécurité. Veiller également à lire attenti-
vement toutes les étiquettes d’avertissement qui
sont apposées sur le VTT.
1S3-9-60 7 4/26/05 6:27 PM Page 147

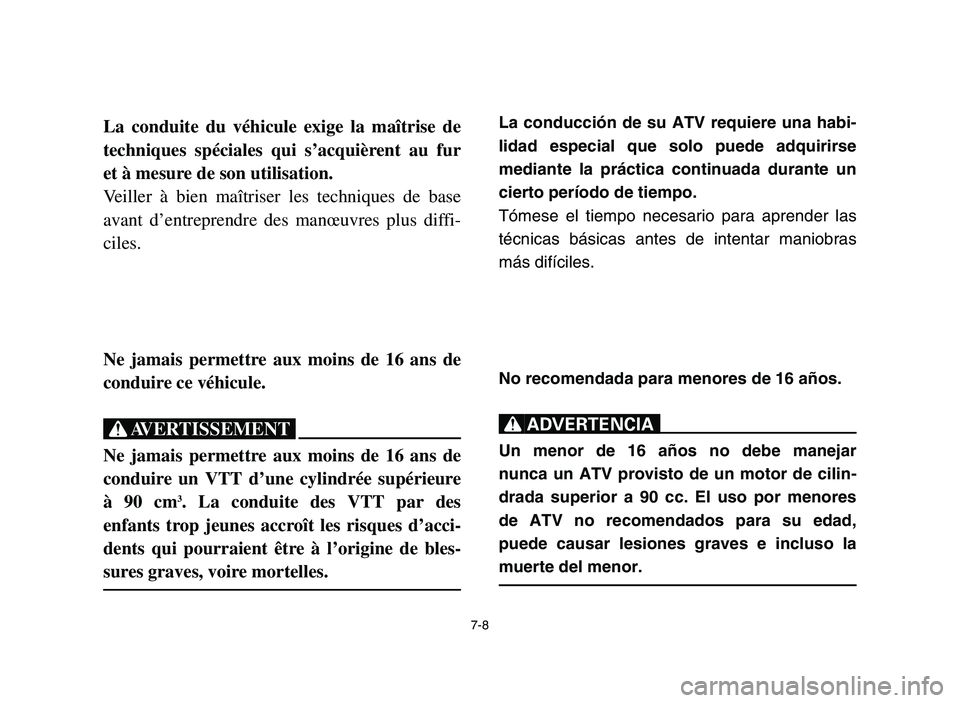

La conducción de su ATV requiere una habi-
lidad especial que solo puede adquirirse
mediante la práctica continuada durante un
cierto período de tiempo.
Tómese el tiempo necesario para aprender las
técnicas básicas antes de intentar maniobras
más difíciles.
No recomendada para menores de 16 años.
XR
Un menor de 16 años no debe manejar
nunca un ATV provisto de un motor de cilin-
drada superior a 90 cc. El uso por menores
de ATV no recomendados para su edad,
puede causar lesiones graves e incluso la
muerte del menor.
7-8
La conduite du véhicule exige la maîtrise de
techniques spéciales qui s’acquièrent au fur
et à mesure de son utilisation.
Veiller à bien maîtriser les techniques de base
avant d’entreprendre des manœuvres plus diffi-
ciles.
Ne jamais permettre aux moins de 16 ans de
conduire ce véhicule.
XG
Ne jamais permettre aux moins de 16 ans de
conduire un VTT d’une cylindrée supérieure
à 90 cm
3. La conduite des VTT par des
enfants trop jeunes accroît les risques d’acci-
dents qui pourraient être à l’origine de bles-
sures graves, voire mortelles.
1S3-9-60 7 4/26/05 6:27 PM Page 151

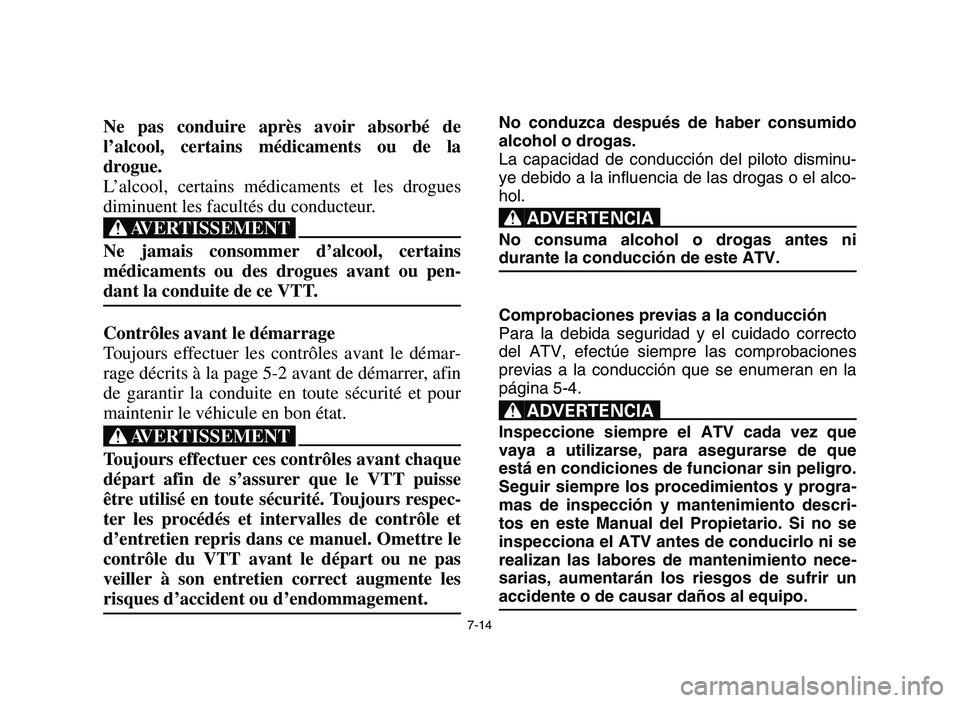

7-14
Ne pas conduire après avoir absorbé de
l’alcool, certains médicaments ou de la
drogue.
L’alcool, certains médicaments et les drogues
diminuent les facultés du conducteur.
XG
Ne jamais consommer d’alcool, certains
médicaments ou des drogues avant ou pen-
dant la conduite de ce VTT.
Contrôles avant le démarrage
Toujours effectuer les contrôles avant le démar-
rage décrits à la page 5-2 avant de démarrer, afin
de garantir la conduite en toute sécurité et pour
maintenir le véhicule en bon état.
XG
Toujours effectuer ces contrôles avant chaque
départ afin de s’assurer que le VTT puisse
être utilisé en toute sécurité. Toujours respec-
ter les procédés et intervalles de contrôle et
d’entretien repris dans ce manuel. Omettre le
contrôle du VTT avant le départ ou ne pas
veiller à son entretien correct augmente les
risques d’accident ou d’endommagement.
No conduzca después de haber consumido
alcohol o drogas.
La capacidad de conducción del piloto disminu-
ye debido a la influencia de las drogas o el alco-
hol.
XR
No consuma alcohol o drogas antes ni
durante la conducción de este ATV.
Comprobaciones previas a la conducción
Para la debida seguridad y el cuidado correcto
del ATV, efectúe siempre las comprobaciones
previas a la conducción que se enumeran en la
página 5-4.
XR
Inspeccione siempre el ATV cada vez que
vaya a utilizarse, para asegurarse de que
está en condiciones de funcionar sin peligro.
Seguir siempre los procedimientos y progra-
mas de inspección y mantenimiento descri-
tos en este Manual del Propietario. Si no se
inspecciona el ATV antes de conducirlo ni se
realizan las labores de mantenimiento nece-
sarias, aumentarán los riesgos de sufrir un
accidente o de causar daños al equipo.
1S3-9-60 7 4/26/05 6:27 PM Page 157
