o en proximidad de chispas, llamas vivas u
otras fuentes de ignición como los testigos lu-
minosos de calentadores de agua y secado-
res de ropa.
2. No llene el depósito de gasolina en exceso. Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósito.
Interrumpa el suministro cuando la gasolina
llegue a la parte inferior del tubo de llenado.
Dado que la gasolina se expande cuando se
calienta, el calor procedente del motor o del
sol puede hacer que el depósito se desborde. 3. Absorba inmediatamente con un trapo la ga-
solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00981]
4. Gire el tapón del depósito al máximo en el sentido de las agujas del reloj para asegurar-
se de que quede bien cerrado.
ADVERTENCIA
SWB02531La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu-

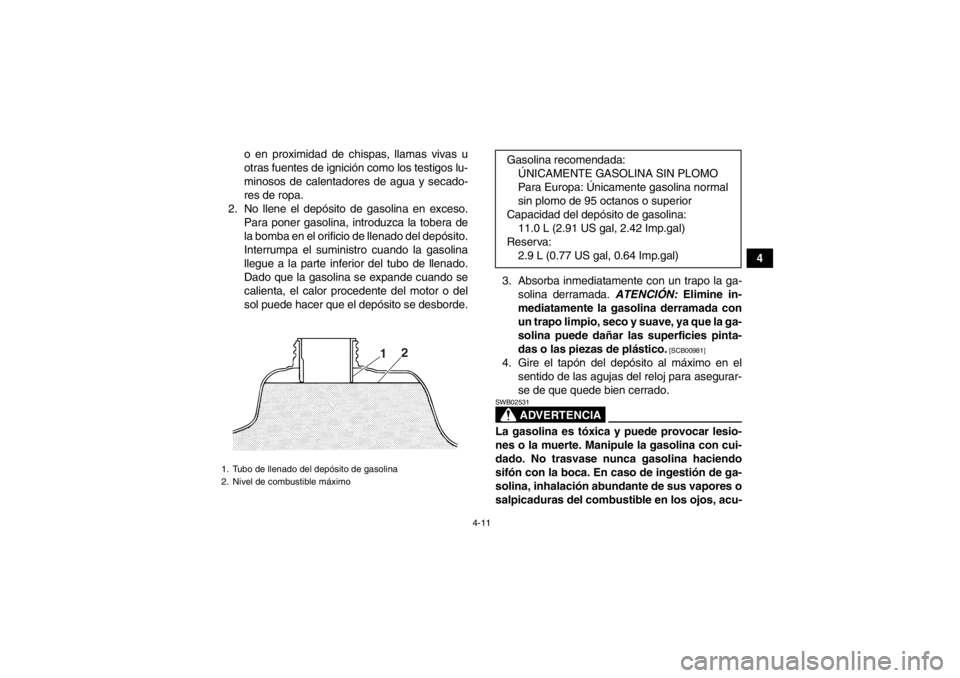

1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
1 2
Gasolina recomendada:
ÚNICAMENTE GASOLINA SIN PLOMO
Para Europa: Únicamente gasolina normal
sin plomo de 95 octanos o superior
Capacidad del depósito de gasolina: 11.0 L (2.91 US gal, 2.42 Imp.gal)
Reserva: 2.9 L (0.77 US gal, 0.64 Imp.gal)
U1PE60S0.book Page 11 Friday, March 2, 2012 9:59 AM

4-12
4da al médico inmediatamente. Si se le derrama-
ra gasolina sobre la piel, lávesela con agua y
jabón. Si el derrame se produjera sobre la ropa,
cámbiese.

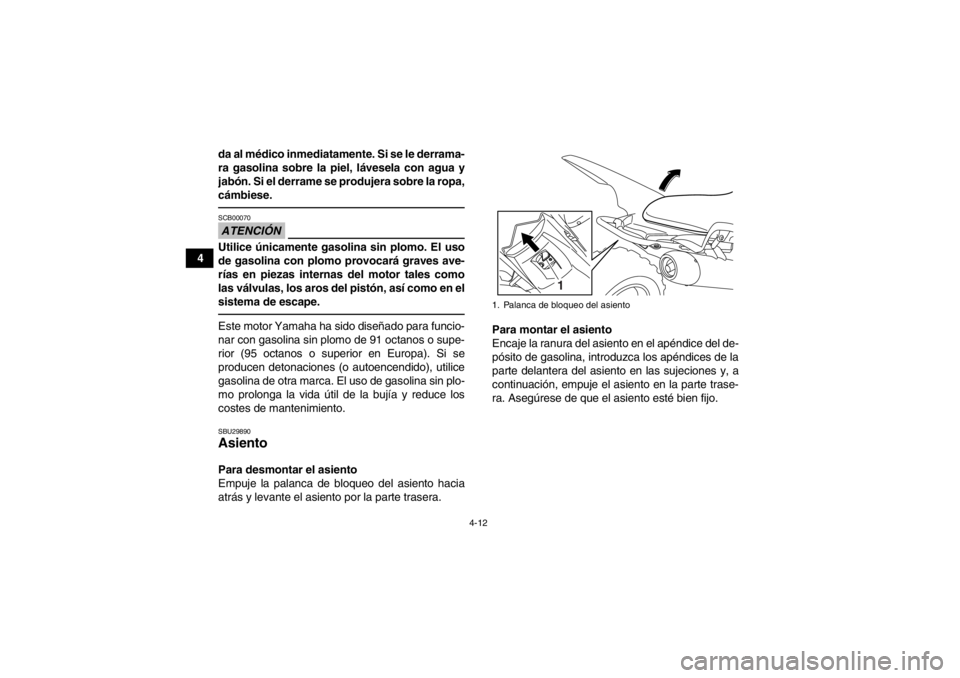

ATENCIÓNSCB00070Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape.Este motor Yamaha ha sido diseñado para funcio-
nar con gasolina sin plomo de 91 octanos o supe-
rior (95 octanos o superior en Europa). Si se
producen detonaciones (o autoencendido), utilice
gasolina de otra marca. El uso de gasolina sin plo-
mo prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.SBU29890Asiento Para desmontar el asiento
Empuje la palanca de bloqueo del asiento hacia
atrás y levante el asiento por la parte trasera. Para montar el asiento
Encaje la ranura del asiento en el apéndice del de-
pósito de gasolina, introduzca los apéndices de la
parte delantera del asiento en las sujeciones y, a
continuación, empuje el asiento en la parte trase-
ra. Asegúrese de que el asiento esté bien fijo.

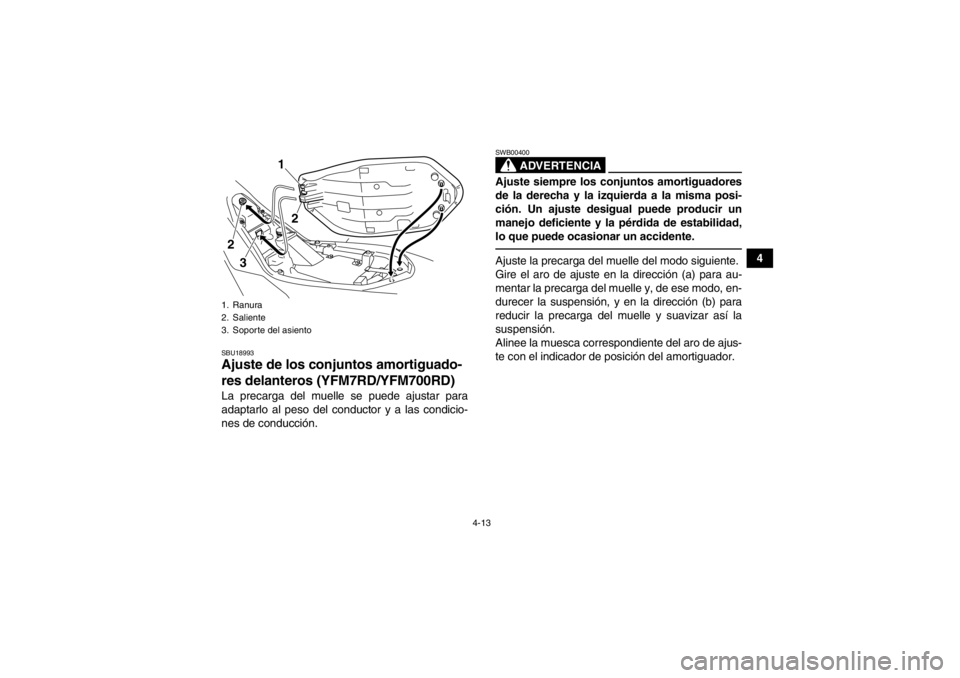

1. Palanca de bloqueo del asiento
1
U1PE60S0.book Page 12 Friday, March 2, 2012 9:59 AM

4-13
4
SBU18993Ajuste de los conjuntos amortiguado-
res delanteros (YFM7RD/YFM700RD)La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00400Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente.Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.

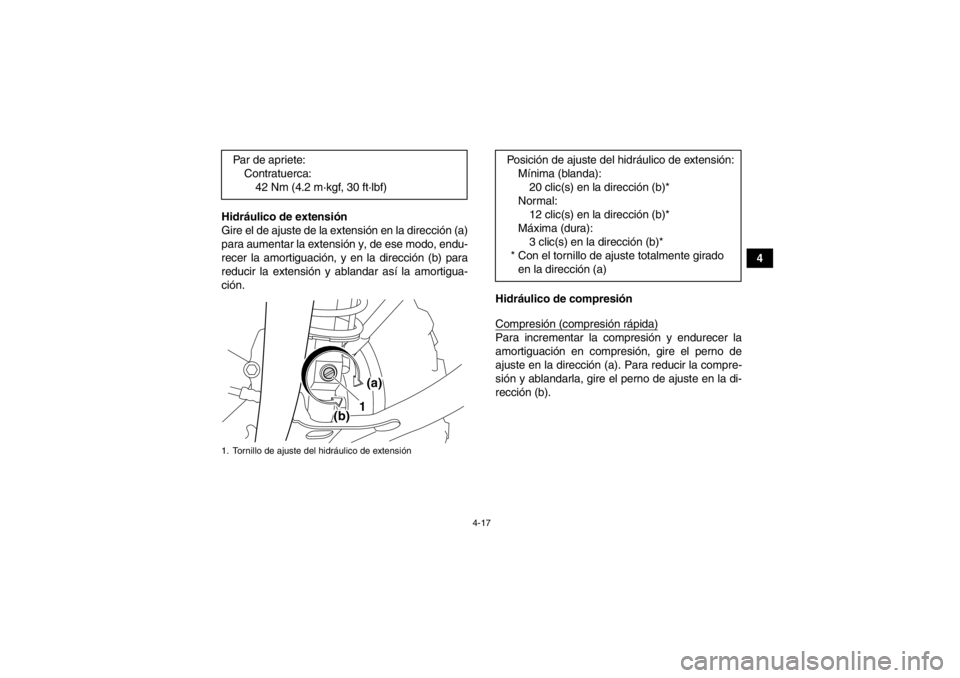

1. Ranura
2. Saliente
3. Soporte del asiento
1
2
3
2
U1PE60S0.book Page 13 Friday, March 2, 2012 9:59 AM

4-14
4
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha.1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
(a)(b)
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):1
Normal: 2
Máxima (dura): 5
1
U1PE60S0.book Page 14 Friday, March 2, 2012 9:59 AM

4-15
4
SBU30050Ajuste de los conjuntos amortiguado-
res delanteros
(YFM7RSED/YFM700RSED)Estos conjuntos amortiguadores están equipados
con una tuerca de ajuste de la precarga, un tornillo
de ajuste de la extensión y un perno de ajuste de
la compresión (compresión rápida) y un tornillo de
ajuste de la compresión (compresión lenta).
ADVERTENCIA
SWB02491●Los componentes de la suspensión se ca-
lientan durante el funcionamiento. No toque
nunca el perno ni el tornillo de ajuste del hi-
dráulico de compresión, el tornillo de ajuste
del hidráulico de extensión o el depósito de
aceite con la mano o la piel descubiertas
hasta que no se hayan enfriado los compo-
nentes de la suspensión.●Ajuste siempre los conjuntos amortiguado-
res de la derecha y la izquierda a la misma
posición. Un ajuste desigual puede producir
un manejo deficiente y la pérdida de estabili-
dad, lo que puede ocasionar un accidente.
ATENCIÓNSCB00090No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima y mínima.NOTAAunque el número total de clics o giros de un me-
canismo de ajuste del hidráulico puede no coinci-
dir exactamente con las especificaciones
siguientes debido a ligeras diferencias de fabrica-
ción, el número real de clics o giros representa
siempre la totalidad del margen de ajuste. Para
obtener un ajuste preciso, sería aconsejable com-
probar el número de clics o giros de cada mecanis-
mo de ajuste del hidráulico y modificar las
especificaciones según fuera necesario.Precarga del muelle
1. Afloje la contratuerca.
2. Gire la tuerca de ajuste de la precarga del muelle en la dirección (a) para aumentar la
precarga del muelle y, de ese modo, endure-
cer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y ablandar así
la suspensión.
U1PE60S0.book Page 15 Friday, March 2, 2012 9:59 AM

4-16
4
NOTA●Para realizar este ajuste, se puede obtener una
llave especial en un concesionario Yamaha.●La posición de ajuste de la precarga del muelle
se determina midiendo la distancia A que se
muestra en la ilustración. Cuanto menor sea la
distancia A, mayor será la precarga del muelle;
cuanto mayor sea la distancia A, menor será la
precarga del muelle. Con cada vuelta completa
de la tuerca de ajuste, la distancia A varía en 1.5
mm (0.06 in).
3. Apriete la contratuerca con el par especifica-do. ATENCIÓN: Apriete siempre la contra-
tuerca contra la tuerca de ajuste y, a
continuación, apriétela con el par especifi-
cado.
[SCB00081]

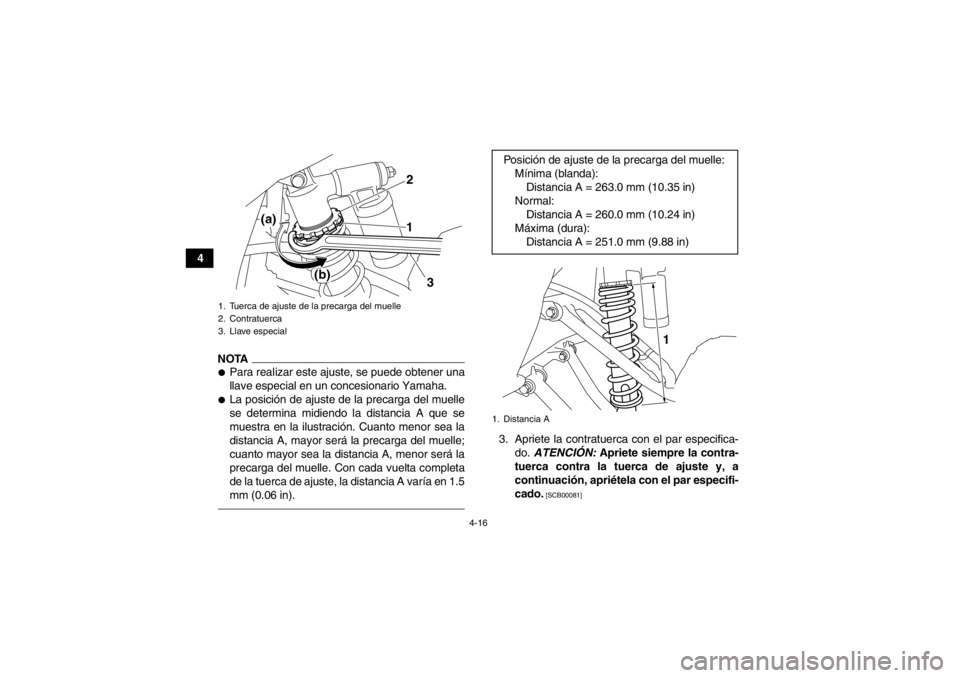

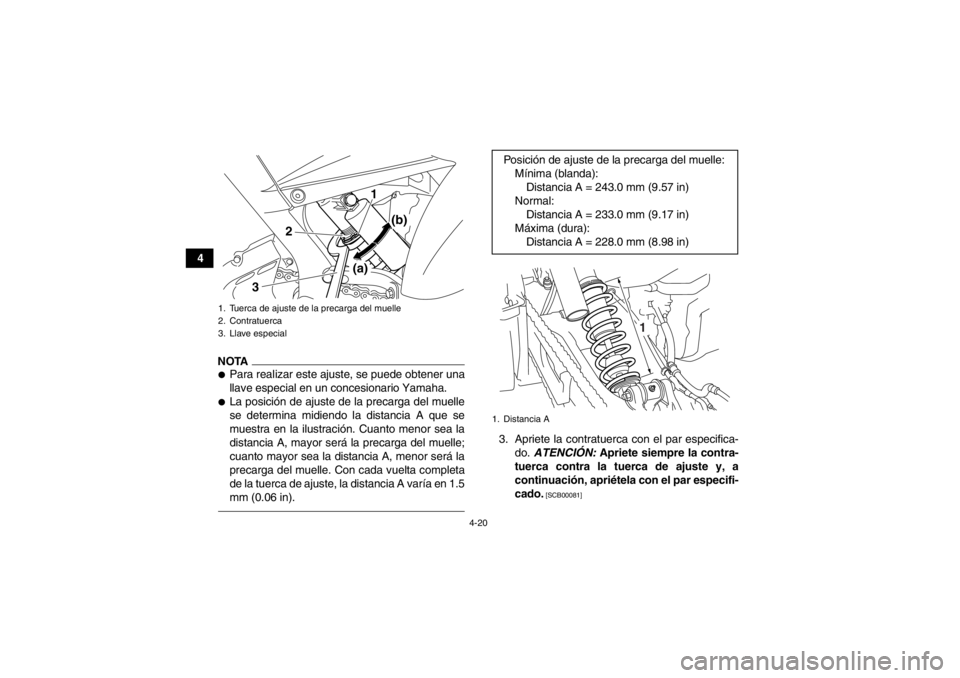

1. Tuerca de ajuste de la precarga del muelle
2. Contratuerca
3. Llave especial
2
1
3
(a)
(b)
Posición de ajuste de la precarga del muelle:Mínima (blanda):Distancia A = 263.0 mm (10.35 in)
Normal: Distancia A = 260.0 mm (10.24 in)
Máxima (dura): Distancia A = 251.0 mm (9.88 in)1. Distancia A
1
U1PE60S0.book Page 16 Friday, March 2, 2012 9:59 AM

4-17
4
Hidráulico de extensión
Gire el de ajuste de la extensión en la dirección (a)
para aumentar la extensión y, de ese modo, endu-
recer la amortiguación, y en la dirección (b) para
reducir la extensión y ablandar así la amortigua-
ción.
Hidráulico de compresión
Compresión (compresión rápida)
Para incrementar la compresión y endurecer la
amortiguación en compresión, gire el perno de
ajuste en la dirección (a). Para reducir la compre-
sión y ablandarla, gire el perno de ajuste en la di-
rección (b).
Par de apriete:
Contratuerca:42 Nm (4.2 m·kgf, 30 ft·lbf)

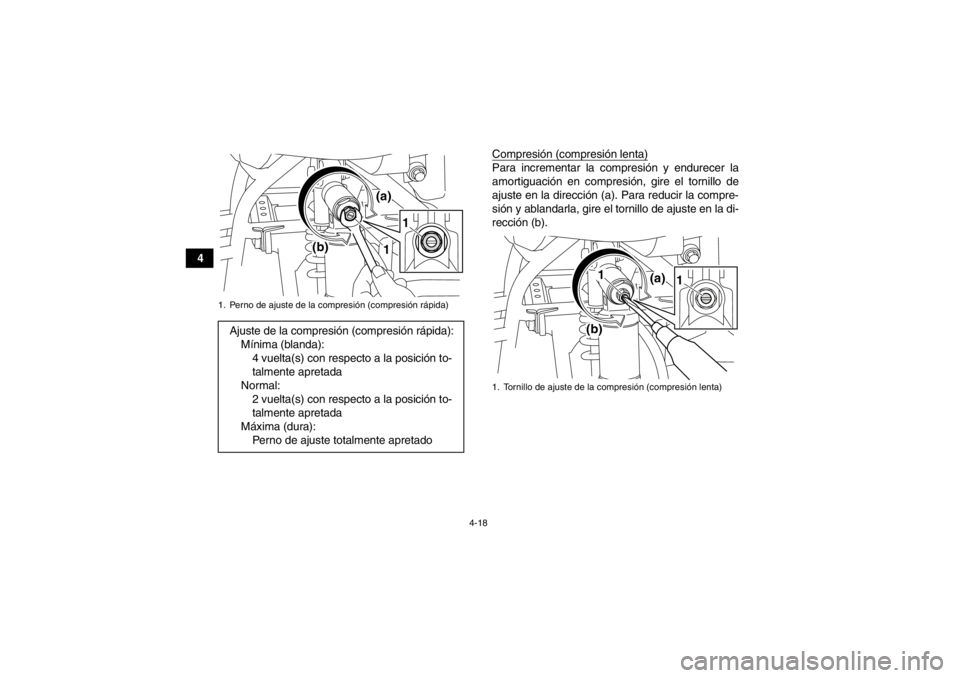

1. Tornillo de ajuste del hidráulico de extensión
1(a)
(b)
Posición de ajuste del hidráulico de extensión: Mínima (blanda):20 clic(s) en la dirección (b)*
Normal: 12 clic(s) en la dirección (b)*
Máxima (dura): 3 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente girado en la dirección (a)
U1PE60S0.book Page 17 Friday, March 2, 2012 9:59 AM

4-18
4Compresión (compresión lenta)
Para incrementar la compresión y endurecer la
amortiguación en compresión, gire el tornillo de
ajuste en la dirección (a). Para reducir la compre-
sión y ablandarla, gire el tornillo de ajuste en la di-
rección (b).
1. Perno de ajuste de la compresión (compresión rápida)Ajuste de la compresión (compresión rápida):
Mínima (blanda):4 vuelta(s) con respecto a la posición to-
talmente apretada
Normal: 2 vuelta(s) con respecto a la posición to-
talmente apretada
Máxima (dura): Perno de ajuste totalmente apretado
1
(a)
(b) 1
1. Tornillo de ajuste de la compresión (compresión lenta)
1
(a)
(b)
1
U1PE60S0.book Page 18 Friday, March 2, 2012 9:59 AM

4-19
4
ADVERTENCIA
SWB00410Los conjuntos amortiguadores contienen gas
nitrógeno a alta presión. Lea y asimile la si-
guiente información antes de manejar los con-
juntos amortiguadores.●No manipule ni trate de abrir los conjuntos
de cilindros.●No someta los conjuntos amortiguadores a
una llama directa u otra fuente de calor exce-
sivo. Esto puede hacer que la unidad explote
debido a una presión excesiva de gas.●No deforme ni dañe los cilindros en modo al-
guno. Los daños en los cilindros ocasiona-
rán un funcionamiento deficiente del
hidráulico.
●No se deshaga por sí mismo de un conjunto
amortiguador dañado o gastado. Lleve el
conjunto amortiguador a un concesionario
Yamaha para cualquier cuestión de manteni-
miento.SBU19044Ajuste del conjunto amortiguador tra-
sero (YFM7RD/YFM700RD)La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.ATENCIÓNSCB01090No gire nunca el mecanismo de ajuste más allá
de las posiciones máxima y mínima.Ajuste la precarga del muelle del modo siguiente.1. Afloje la contratuerca.
2. Gire la tuerca de ajuste de la precarga del muelle en la dirección (a) para aumentar la
precarga del muelle y, de ese modo, endure-
cer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y ablandar así
la suspensión.
Ajuste de la compresión (compresión lenta):
Mínima (blanda):16 clic(s) en la dirección (b)*
Normal: 10 clic(s) en la dirección (b)*
Máxima (dura): 1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente girado en la dirección (a)
U1PE60S0.book Page 19 Friday, March 2, 2012 9:59 AM

4-20
4
NOTA●Para realizar este ajuste, se puede obtener una
llave especial en un concesionario Yamaha.●La posición de ajuste de la precarga del muelle
se determina midiendo la distancia A que se
muestra en la ilustración. Cuanto menor sea la
distancia A, mayor será la precarga del muelle;
cuanto mayor sea la distancia A, menor será la
precarga del muelle. Con cada vuelta completa
de la tuerca de ajuste, la distancia A varía en 1.5
mm (0.06 in).
3. Apriete la contratuerca con el par especifica-do. ATENCIÓN: Apriete siempre la contra-
tuerca contra la tuerca de ajuste y, a
continuación, apriétela con el par especifi-
cado.
[SCB00081]
1. Tuerca de ajuste de la precarga del muelle
2. Contratuerca
3. Llave especial
1
(b)
(a)
2
3
Posición de ajuste de la precarga del muelle: Mínima (blanda):Distancia A = 243.0 mm (9.57 in)
Normal: Distancia A = 233.0 mm (9.17 in)
Máxima (dura): Distancia A = 228.0 mm (8.98 in)1. Distancia A
1
