5-6
5
especificada puede salirse de la llanta.
[SWB02541]
Ajuste la presión de los neumáticos conforme a las
especificaciones siguientes:
El manómetro de baja presión va incluido en el
equipo estándar. Efectúe dos mediciones de la
presión del neumático y utilice la segunda. El polvo
o la suciedad depositados en el manómetro pue-
den hacer que la primera medición sea incorrecta. Límite de desgaste de los neumáticos
Cuando el surco del neumático haya disminuido a
3 mm (0.12 in) debido al desgaste, cambie el neu-
mático.
Presiones recomendadas de los neumáticos:
Delantero27.5 kPa (0.275 kgf/cm², 4.0 psi)
Tr a s e r o 27.5 kPa (0.275 kgf/cm², 4.0 psi)
Presiones mínimas de los neumáticos: Delantero24.5 kPa (0.245 kgf/cm², 3.6 psi)
Tr a s e r o 24.5 kPa (0.245 kgf/cm², 3.6 psi)
Presiones máximas de los neumáticos en pe-
ríodo de asiento: Delantero250 kPa (2.5 kgf/cm², 36 psi)
Tr a s e r o 250 kPa (2.5 kgf/cm², 36 psi)
1. Manómetro de baja presión
U1PE60S0.book Page 6 Friday, March 2, 2012 9:59 AM

5-7
5Información relativa a los neumáticos
Este ATV está equipado con neumáticos sin cá-
mara y con válvulas.
ADVERTENCIA
SWB02551La utilización de neumáticos inadecuados en
este ATV puede ocasionar la pérdida de con-
trol, con el consiguiente riesgo de accidente.Después de realizar pruebas exhaustivas,
Yamaha Motor Manufacturing Corporation of America solo ha homologado para este modelo los
neumáticos que se relacionan a continuación. Neumáticos y llantas no originales
Los neumáticos y las llantas con los que se sumi-
nistra el ATV han sido diseñados conforme a las
prestaciones del vehículo y representan una com-
binación óptima de manejabilidad, frenada y con-
fort. Es posible que otros neumáticos, llantas y

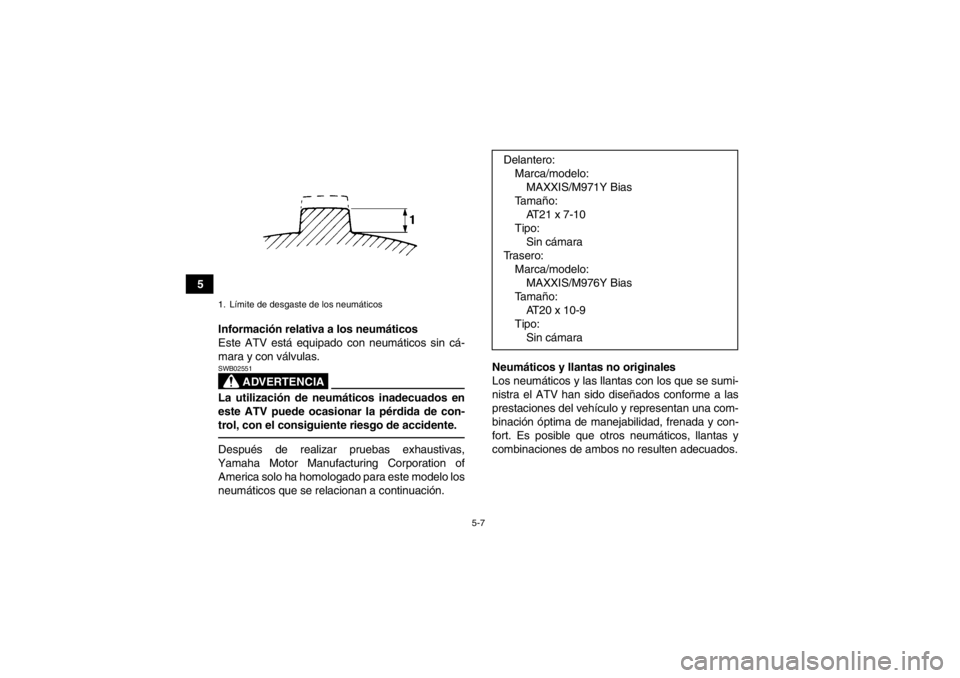

combinaciones de ambos no resulten adecuados.1. Límite de desgaste de los neumáticos
Delantero:
Marca/modelo:MAXXIS/M971Y Bias
Ta m a ñ o : AT21 x 7-10
Tipo: Sin cámara
Trasero: Marca/modelo:MAXXIS/M976Y Bias
Ta m a ñ o : AT20 x 10-9
Tipo: Sin cámara
U1PE60S0.book Page 7 Friday, March 2, 2012 9:59 AM

5-8
5
SBU19840Fijaciones del bastidor Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.SBU19850Instrumentos, luces e interruptores Compruebe que todos los instrumentos, luces e in-
terruptores funcionan correctamente. Corregir si
es necesario.U1PE60S0.book Page 8 Friday, March 2, 2012 9:59 AM

6-1
6
SBU19881
FUNCIONAMIENTO
SBU19901Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesionario
Yamaha.
ADVERTENCIA
SWB00631Lea atentamente el manual del propietario para
familiarizarse con todos los mandos y evitar
perder el control, lo que puede causar un acci-
dente o lesiones.SBU29952Arranque del motor ATENCIÓNSCB00150Consulte la sección “Rodaje del motor” de la
página 6-5 antes de poner en funcionamiento
por primera vez el motor.1. Ponga el freno de estacionamiento.
2. Gire la llave a la posición “ ” (encendido) y el interruptor de paro del motor a “ ”. Las luces de aviso siguientes deben encen-
derse durante unos segundos y luego apagar-
se.
●Luz de aviso de la temperatura del líquido
refrigerante●Luz de aviso del nivel de gasolina●Luz de aviso de avería del motor
ATENCIÓNSCB00824Si una de las luces de aviso no se apaga, con-
sulte en la página 4-2 las instrucciones para
comprobar el correspondiente circuito. Para
evitar posibles averías, no utilice el ATV si al-
guna luz de aviso permanece iluminada.3. Cambie la transmisión a la posición de punto
muerto. La luz indicadora de punto muerto de-
bería encenderse; en caso contrario, haga re-
visar el circuito eléctrico en un concesionario
Yamaha.NOTAEste modelo está equipado con un sistema de cor-
te del circuito de encendido. El motor se puede
arrancar en las siguientes condiciones.
U1PE60S0.book Page 1 Friday, March 2, 2012 9:59 AM

6-2
6
●La transmisión esté en punto muerto.●El embrague no está aplicado con la transmisión
engranada. No obstante, se recomienda cam-
biar a punto muerto antes de arrancar el motor.4. Cierre por completo la maneta de aceleracióny arranque el motor presionando el interruptor
de arranque.NOTASi el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo. Es-
pere unos segundos antes de intentarlo de nuevo.
Cada arranque debe ser lo más breve posible a fin
de conservar la energía de la batería. No accione
el arranque del motor durante más de 10 segun-
dos seguidos.ATENCIÓNSCB00163Para prolongar al máximo la vida útil del motor,
¡nunca acelere mucho con el motor frío!
SBU20533Cambio Este ATV está provisto de una transmisión de 5
marchas de avance y 1 marcha atrás. La transmi-
sión le permite controlar la cantidad de potencia
disponible en cada marcha o para el arranque, la
aceleración, la subida de pendientes, etc.
Para cambiar a punto muerto, suelte la maneta de
aceleración, aplique la maneta de embrague y, a
continuación, pise repetidas veces el pedal de
cambio hasta que se detenga.
Cuando lo haga, estará en la primera marcha. Le-
vante ligeramente el pedal para pasar a la posición
de punto muerto y suelte el embrague.
U1PE60S0.book Page 2 Friday, March 2, 2012 9:59 AM

6-3
6
SBU20593Para arrancar y acelerar1. Suelte la maneta de aceleración, aplique el freno delantero o trasero y luego suelte el fre-
no de estacionamiento.
2. Para desembragar, tire de la maneta de em- brague.
3. Cambie a primera marcha y suelte el freno. ATENCIÓN: Suelte siempre el acelerador
antes de cambiar de marcha; de lo contra-
rio, el motor y la transmisión secundaria
podrían dañarse.
[SCB00201]
4. Acelere gradualmente al tiempo que suelta lentamente la maneta de embrague.
¡ADVERTENCIA! Acelerar con brusquedad
o soltar la maneta de embrague con dema-
siada rapidez aumenta el riesgo de acci-
dente y puede hacer que el ATV derrape y
vuelque.
[SWB00731]
5. Una vez que el ATV haya alcanzado la veloci-dad deseada, suelte el acelerador y, al mismo
tiempo, accione con rapidez la maneta de em-
brague.
6. Ponga la segunda marcha. (No ponga punto muerto).
7. Accione el acelerador parcialmente y suelte gradualmente la maneta de embrague.
8. Siga el mismo procedimiento para cambiar a la marcha inmediata superior.SBU20650Para decelerar
Para decelerar o parar, suelte el acelerador y apli-
que los frenos suave y uniformemente. Conforme
baja la velocidad, cambie a una marcha inferior.
Antes de reducir a una marcha inferior, espere a
que el régimen del motor descienda lo suficiente.
El uso incorrecto de los frenos o los cambios de
1. Pedal de cambio
2. Posición de punto muerto
3. Posición de marcha atrás
2 3
4 5N1R
1
23
U1PE60S0.book Page 3 Friday, March 2, 2012 9:59 AM

6-4
6
marcha puede hacer que los neumáticos pierdan
tracción, con la consiguiente pérdida de control y
riesgo de accidente.
ADVERTENCIA
SWB00710Antes de reducir a una marcha inferior, espere
a que el régimen del motor descienda lo sufi-
ciente. Si reduce a una marcha inferior cuando
la velocidad del motor es demasiado alta las
ruedas podrían dejar de rotar y perder tracción.
Esto podría causar pérdida de control, un acci-
dente y daños graves. También podría dañar el
motor o la transmisión secundaria.ATENCIÓNSCB00180●Incluso con la transmisión en la posición de
punto muerto, no descienda pendientes du-
rante periodos de tiempo prolongados con el
motor parado ni remolque el ATV distancias
largas. La transmisión sólo se engrasa co-
rrectamente cuando el motor está funcio-
nando. Un engrase inadecuado puede
averiar la transmisión.●Utilice siempre el embrague para cambiar de
marcha. Ni el motor, ni la transmisión prima-
ria ni la transmisión secundaria están dise- ñados para soportar un cambio de marcha
forzado, por lo que pueden averiarse si se
realiza dicho cambio sin utilizar el embra-
gue.
SBU20501Funcionamiento del
botón de marcha
atrás y conducción marcha atrás
ADVERTENCIA
SWB00720El uso incorrecto de la marcha atrás puede ha-
cer que el vehículo choque con algún obstácu-
lo o atropelle a alguien, lo que podría
ocasionar graves lesiones. Cuando se utilice la
marcha atrás, compruebe siempre que no haya
obstáculos o personas detrás del vehículo.
Una vez comprobado que no hay peligro, vaya
despacio.ATENCIÓNSCB00170Antes de cambiar, detenga el ATV; de lo con-
trario, podría dañarse la transmisión.1. Detenga el ATV por completo, aplique la ma-
neta de embrague y, a continuación, cambie
la transmisión a la primera marcha.
U1PE60S0.book Page 4 Friday, March 2, 2012 9:59 AM

6-5
62. Al pisar el pedal de freno, gire el botón de
marcha atrás hacia la derecha con la mano
derecha.
3. Aplique la maneta de embrague y cambie la transmisión a marcha atrás pisando el pedal
de cambio y, a continuación, suelte el botón
de marcha atrás.
NOTAAl engranar la marcha atrás, deberá encenderse la
luz indicadora correspondiente. Si la luz indicado-
ra no se enciende, haga revisar el circuito eléctrico
en un concesionario Yamaha.4. Compruebe si hay personas u obstáculos de-trás del vehículo y suelte el pedal de freno.
5. Acelere gradualmente y suelte lentamente la maneta de embrague. Siga mirando hacia
atrás mientras el vehículo se desplace en esa
dirección.SBU20672Rodaje del motor NOTA●Para los ATV que estén provistos de cuentakiló-
metros o de cuentahoras, utilice las cifras indi-
cadas en km (mi) o en horas.●Para los ATV no equipados con cuentakilóme-
tros ni cuentahoras, utilice las cifras indicadas
en horas.

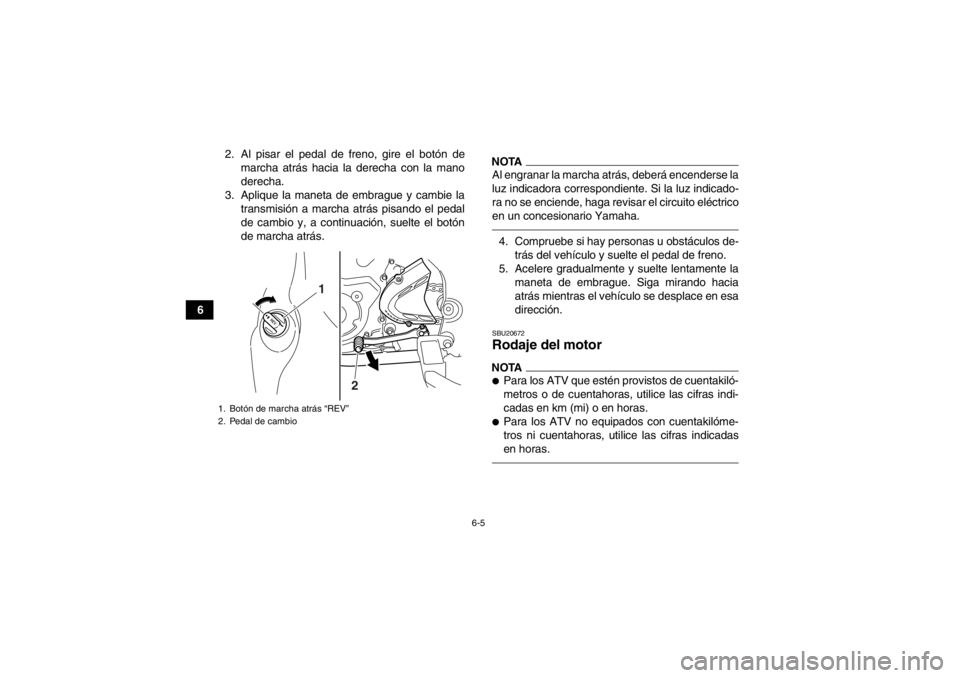

1. Botón de marcha atrás “REV”
2. Pedal de cambio
2
1
U1PE60S0.book Page 5 Friday, March 2, 2012 9:59 AM

6-6
6
No existe un periodo más importante para la vida
del motor que los primeros 320 km (200 mi) o 20
horas de funcionamiento. Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 320 km (200 mi) o
20 horas. Las diferentes piezas del motor se des-
gastan y pulen hasta sus holguras correctas de
trabajo. Durante este periodo debe evitar el funcio-
namiento prolongado a todo gas o cualquier con-
dición que pueda provocar el sobrecalentamiento
del motor.
0–160 km (0–100 mi) o 0–10 horas
Evite el funcionamiento prolongado a más de 1/2
de gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija.
160–320 km (100–200 mi) o 10–20 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente en todas
las marchas, pero no lo ponga a todo gas en nin-
gún momento.
A partir de 320 km (200 mi) o 20 horas
Ya puede utilizar el ATV con normalidad.
ATENCIÓNSCB00220Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-
cesionario Yamaha para que lo revise.SBU26761Estacionamiento Cuando estacione el ATV, coloque la primera mar-
cha, pare el motor y, a continuación, aplique el fre-

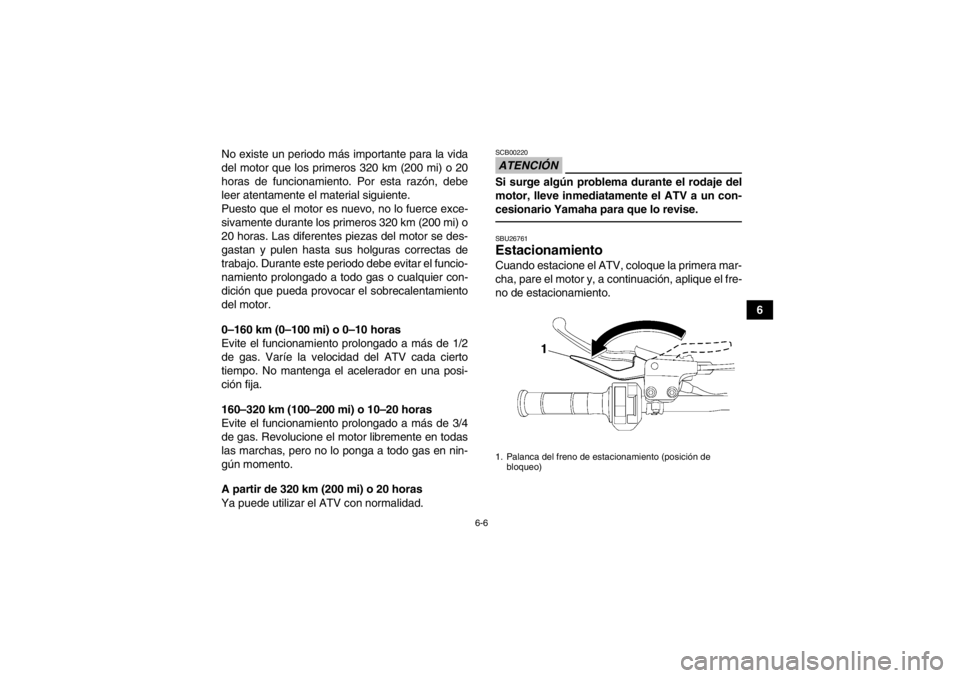

no de estacionamiento.1. Palanca del freno de estacionamiento (posición de
bloqueo)
U1PE60S0.book Page 6 Friday, March 2, 2012 9:59 AM

6-7
6
SBU20904Estacionamiento en una pendiente
ADVERTENCIA
SWB00851Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,
con lo que aumentaría la posibilidad de acci-
dente. Si debe estacionar en firme inclinado,
coloque el ATV transversalmente en la pen-
diente, ponga la primera marcha, pare el motor,
aplique el freno de estacionamiento y, a conti-
nuación, bloquee las ruedas delanteras y tra-
seras con piedras u otros objetos.
No estacione nunca el ATV en pendientes que
sean demasiado pronunciadas para andar con
facilidad por ellas.1. Detenga el ATV con el freno delantero, cam-bie a primera, y pare el motor.
2. Con los frenos delantero y trasero aplicados, aplique el freno de estacionamiento.
3. Suelte los frenos delantero y trasero.
SBU20910Accesorios y carga SBU20921Accesorios originales Yamaha
La selección de accesorios para el ATV es una de-
cisión importante. Los accesorios originales
Yamaha se pueden adquirir en los concesionarios
Yamaha y han sido diseñados, probados y apro- bados por Yamaha para utilizarlos en este ATV.
Muchas empresas sin relación con Yamaha fabri-
can piezas y accesorios u ofrecen otras modifica-
ciones para vehículos Yamaha. Yamaha no puede
probar los productos que fabrican esas empresas
de repuestos y accesorios no originales. Por tanto,
Yamaha no puede respaldar ni recomendar el uso
U1PE60S0.book Page 7 Friday, March 2, 2012 9:59 AM
