8-22
8
12. Mettre le bouchon du radiateur en place,
mettre ensuite le moteur en marche et le lais-
ser tourner quelques minutes au ralenti, puis
le couper.
13. Retirer le bouchon du radiateur afin de vérifier le niveau du liquide de refroidissement dans
le radiateur. Si le niveau est bas, ajouter du li-
quide de sorte à remplir le radiateur, puis re-
mettre le bouchon du radiateur en place.
14. Mettre le moteur en marche, puis s’assurer qu’il n’y a pas de fuite de liquide de refroidis-
sement.
N.B.Si une fuite est détectée, faire vérifier le circuit de
refroidissement par un concessionnaire Yamaha. 15. Reposer le cache.FBU26808Nettoyage de l’élément du filtre à airIl convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si
nécessaire, remplacer l’élément plus fréquem-
ment si le véhicule est utilisé dans des endroits
très poussiéreux ou humides.N.B.Un tube de vidange équipe le fond du boîtier de
filtre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer
l’élément ainsi que le boîtier du filtre à air.
Proportion d’antigel et d’eau :1:1
Antigel recommandé : Antigel de haute qualité composé d’éthy-
lène glycol et contenant des inhibiteurs de
corrosion pour les moteurs en aluminium
Quantité de liquide de refroidissement : Radiateur (intégralité du circuit) :1.68 L (1.78 US qt, 1.48 Imp.qt)
Vase d’expansion (jusqu’au repère de ni-
veau maximum) : 0.25 L (0.26 US qt, 0.22 Imp.qt)
U2LS62F0.book Page 22 Wednesd ay, February 17, 2016 4:04 PM

8-23
81. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-13.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches. 4. Desserrer complètement la vis papillon.
5. Retirer l’élément du filtre à air ainsi que la vis
papillon et la rondelle.

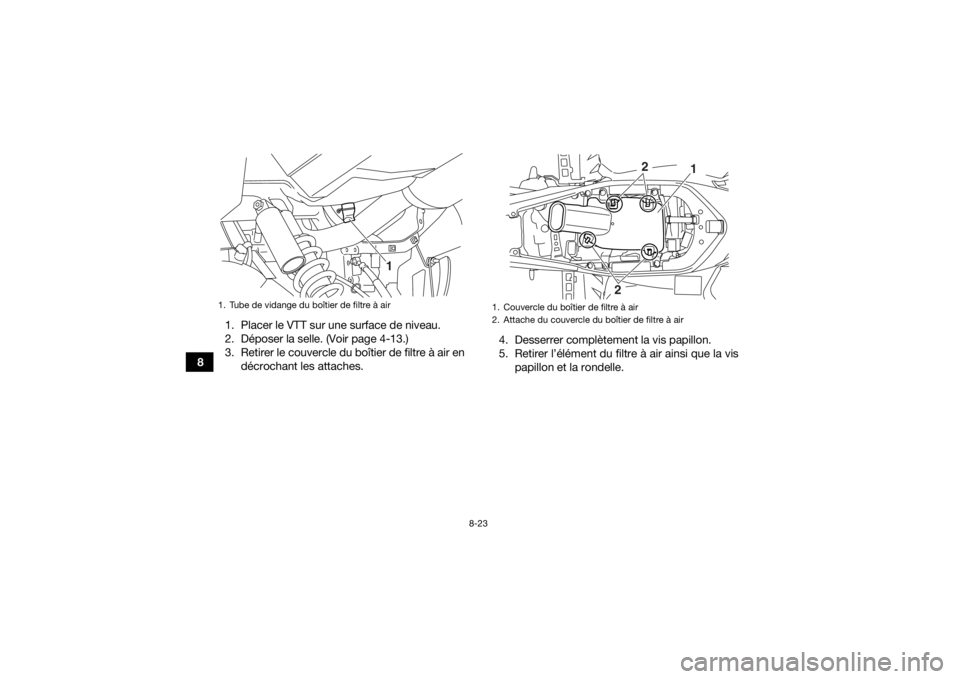

1. Tube de vidange du boîtier de filtre à air
1
1. Couvercle du boîtier de filtre à air
2. Attache du couvercle du boîtier de filtre à air
2 1
2
U2LS62F0.book Page 23 Wednesd ay, February 17, 2016 4:04 PM

8-24
8
6. Retirer la vis papillon et la rondelle de l’élé-
ment du filtre à air.
7. Retirer la mousse de son armature. 8. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais net-
toyer la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01942]

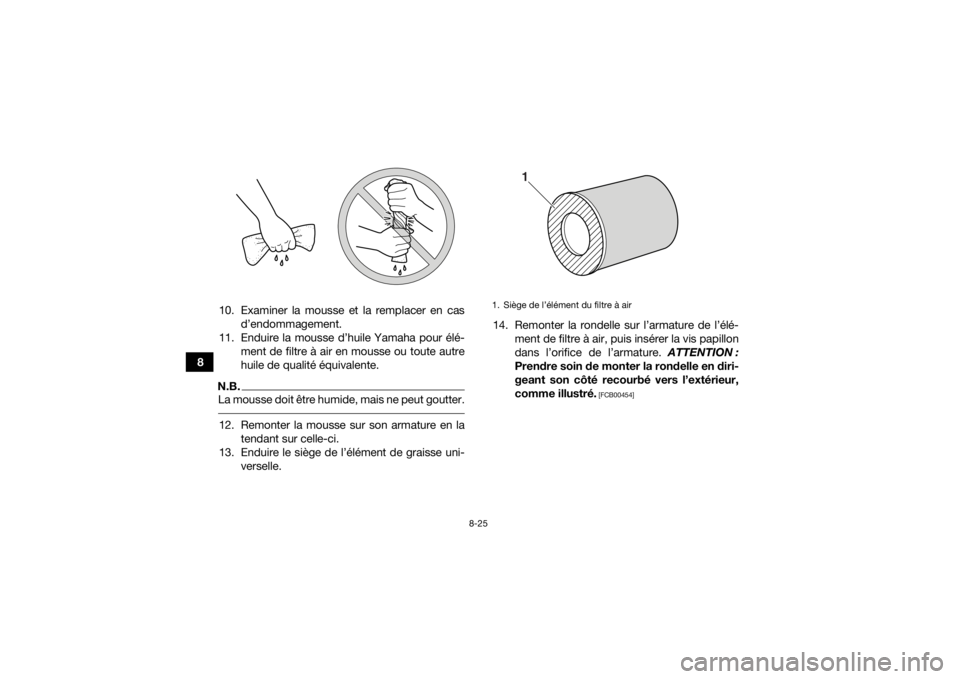

9. Comprimer la mousse afin d’éliminer le dis- solvant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00442]

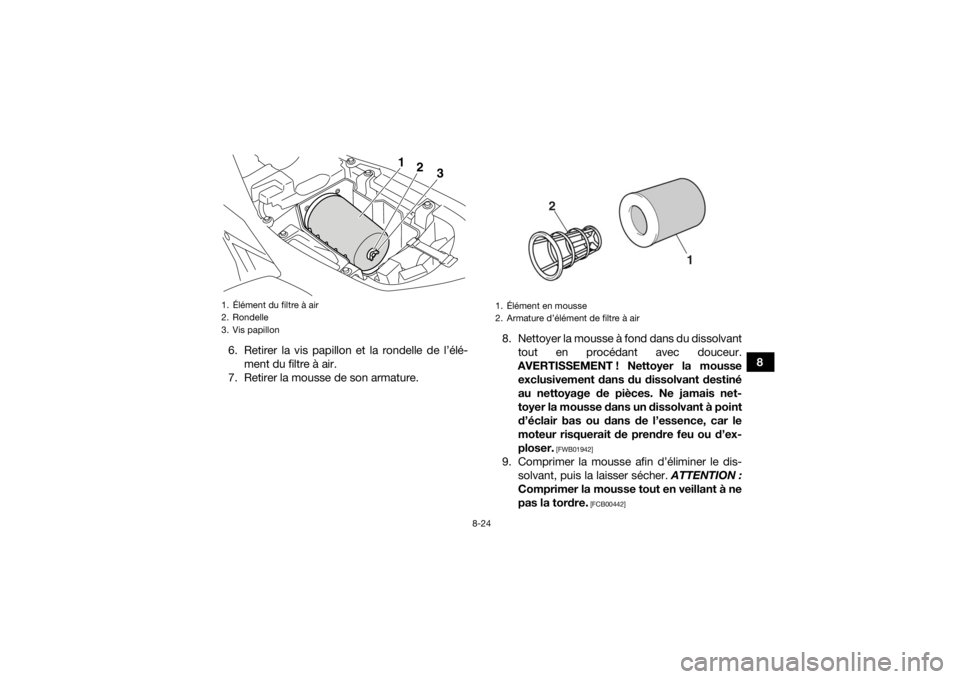

1. Élément du filtre à air
2. Rondelle
3. Vis papillon
3
2
1
1. Élément en mousse
2. Armature d’élément de filtre à air
2
1
U2LS62F0.book Page 24 Wednesd
ay, February 17, 2016 4:04 PM

8-25
810. Examiner la mousse et la remplacer en cas
d’endommagement.
11. Enduire la mousse d’huile Yamaha pour élé- ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.
N.B.La m ou s s e d o i t ê tr e h um i de , m a is n e p e ut g o ut te r . 12. Remonter la mousse sur son armature en latendant sur celle-ci.
13. Enduire le siège de l’élément de graisse uni- verselle. 14. Remonter la rondelle sur l’armature de l’élé-
ment de filtre à air, puis insérer la vis papillon
dans l’orifice de l’armature. ATTENTION :
Prendre soin de monter la rondelle en diri-
geant son côté recourbé vers l’extérieur,
comme illustré.
[FCB00454]

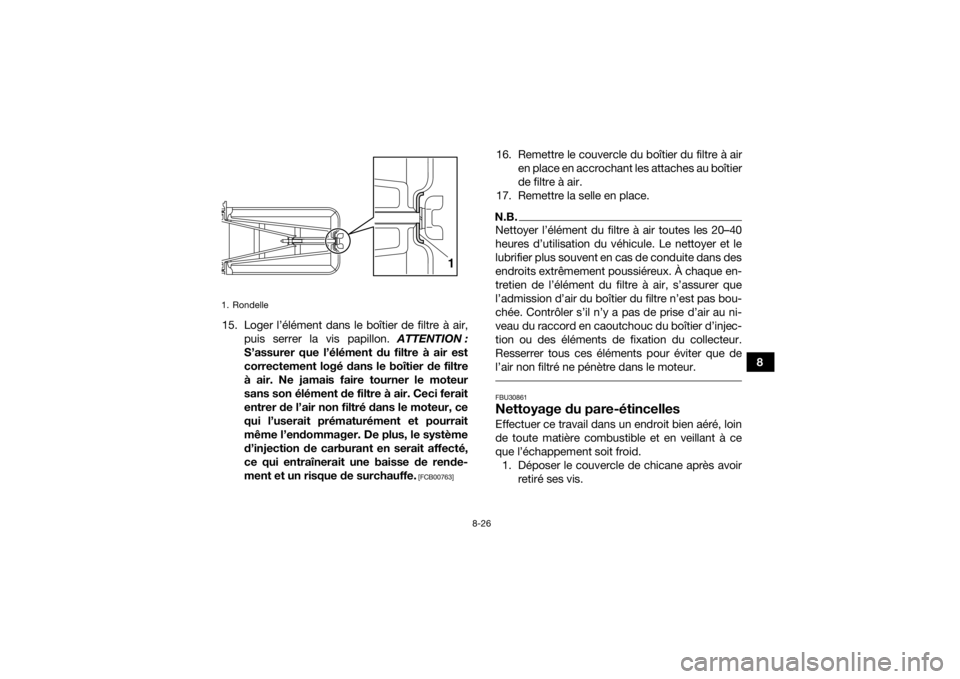

1. Siège de l’élément du filtre à air
1
U2LS62F0.book Page 25 Wednesd ay, February 17, 2016 4:04 PM

8-26
8
15. Loger l’élément dans le boîtier de filtre à air,
puis serrer la vis papillon. ATTENTION :
S’assurer que l’élément du filtre à air est
correctement logé dans le boîtier de filtre
à air. Ne jamais faire tourner le moteur
sans son élément de filtre à air. Ceci ferait
entrer de l’air non filtré dans le moteur, ce
qui l’userait prématurément et pourrait
même l’endommager. De plus, le système
d’injection de carburant en serait affecté,
ce qui entraînerait une baisse de rende-
ment et un risque de surchauffe.
[FCB00763]
16. Remettre le couvercle du boîtier du filtre à air en place en accrochant les attaches au boîtier
de filtre à air.
17. Remettre la selle en place.N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du boîtier d’injec-
tion ou des éléments de fixation du collecteur.
Resserrer tous ces éléments pour éviter que de
l’air non filtré ne pénètre dans le moteur. FBU30861Nettoyage du pare-étincellesEffectuer ce travail dans un endroit bien aéré, loin
de toute matière combustible et en veillant à ce
que l’échappement soit froid. 1. Déposer le couvercle de chicane après avoir retiré ses vis.
1. Rondelle
1
U2LS62F0.book Page 26 Wednesd ay, February 17, 2016 4:04 PM

8-27
82. Déposer les boulons pour déposer la retenue,
puis déposer le tube d’échappement arrière
et le joint du pot d’échappement. 3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métal-
lique.

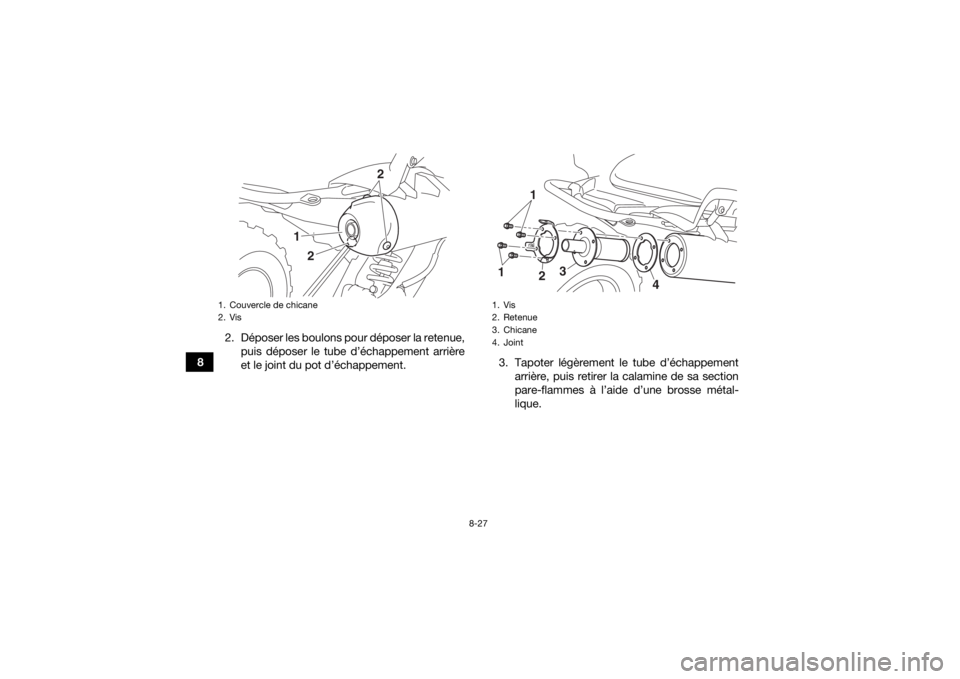

1. Couvercle de chicane
2. Vis
2
2
1
1. Vis
2. Retenue
3. Chicane
4. Joint1
2
3
4
1
U2LS62F0.book Page 27 Wednesd ay, February 17, 2016 4:04 PM

8-28
8
4. Remettre le joint, le tube d’échappement ar-
rière et la retenue en place et aligner les trous
des boulons.
5. Remettre les vis en place et les serrer au cou- ple spécifié.
6. Monter le couvercle de tube d’échappement et aligner les trous des boulons. 7. Remettre les vis en place et les serrer au cou-
ple spécifié.
AVERTISSEMENT
FWB02341N e p a s m e t t r e l e m o t e u r e n m a r c h e l o r s d u n e t -
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
provoquer la mort, ainsi qu’un risque d’incen-
die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi. FBU26812Réglage du régime de ralenti du mo-
teurLe régime de ralenti du moteur doit être contrôlé
et, si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.

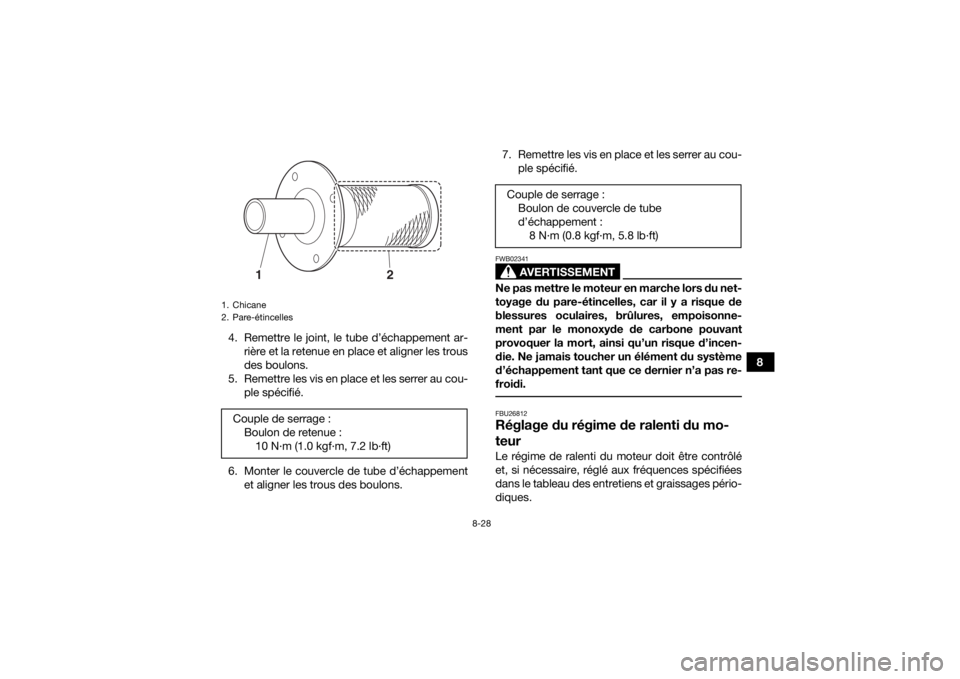

1. Chicane
2. Pare-étincellesCouple de serrage :Boulon de retenue :10 N·m (1.0 kgf·m, 7.2 lb·ft)
1
2
Couple de serrage : Boulon de couvercle de tube
d’échappement :8 N·m (0.8 kgf·m, 5.8 lb·ft)
U2LS62F0.book Page 28 Wednesd ay, February 17, 2016 4:04 PM

8-29
8
N.B.Ce travail requiert l’utilisation d’un compte-tours
de diagnostic. 1. Mettre le moteur en marche et le laisserchauffer.
2. Fixer le compte-tours au fil de la bougie.
3. Contrôler le régime de ralenti du moteur et, si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage du
ralenti. Pour augmenter le régime de ralenti
du moteur, tourner la vis de réglage du ralenti
dans le sens (a), et pour le réduire, la tourner
dans le sens (b).
N.B.Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un
concessionnaire Yamaha. FBU24048Réglage de la garde du levier des gazLa garde du levier des gaz doit être contrôlée et, si
nécessaire, réglée aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
La garde du levier des gaz doit être de 2.0–4.0 mm
(0.08–0.16 in), comme illustré. Contrôler régulière-
ment la garde au levier des gaz et la régler comme
suit si nécessaire.N.B.Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-
glage de la garde du levier des gaz. 1. Faire glisser le cache en caoutchouc vers l’ar-rière.

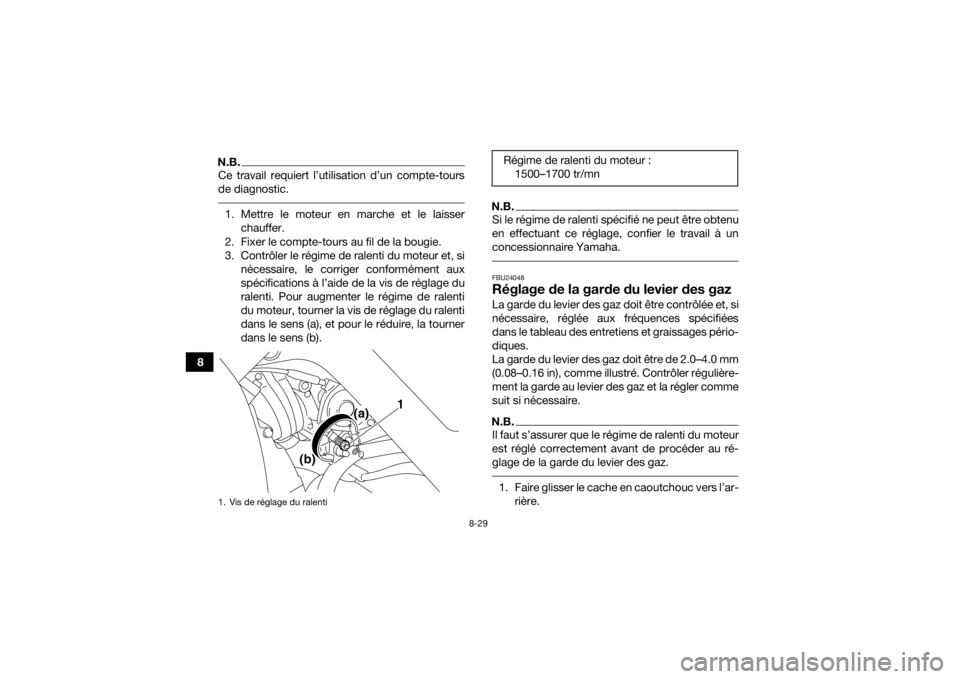

1. Vis de réglage du ralenti
1
(a)
(b)
Régime de ralenti du moteur : 1500–1700 tr/mn
U2LS62F0.book Page 29 Wednesd ay, February 17, 2016 4:04 PM

8-30
8
2. Desserrer le contre-écrou.
3. Pour augmenter la garde du levier des gaz,
tourner sa vis de réglage dans le sens (a).
Pour réduire la garde du levier des gaz, tour-
ner la vis de réglage dans le sens (b).
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa place.
FBU24061Jeu des soupapesÀ la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.FBU24081Réglage du câble de déblocage de la
marche arrièreLe câble de déblocage de la marche arrière se dé-
tend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient donc de le contrôler et
de le régler aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodiques.FBU29602FreinsLe remplacement des organes du frein doit être
effectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.

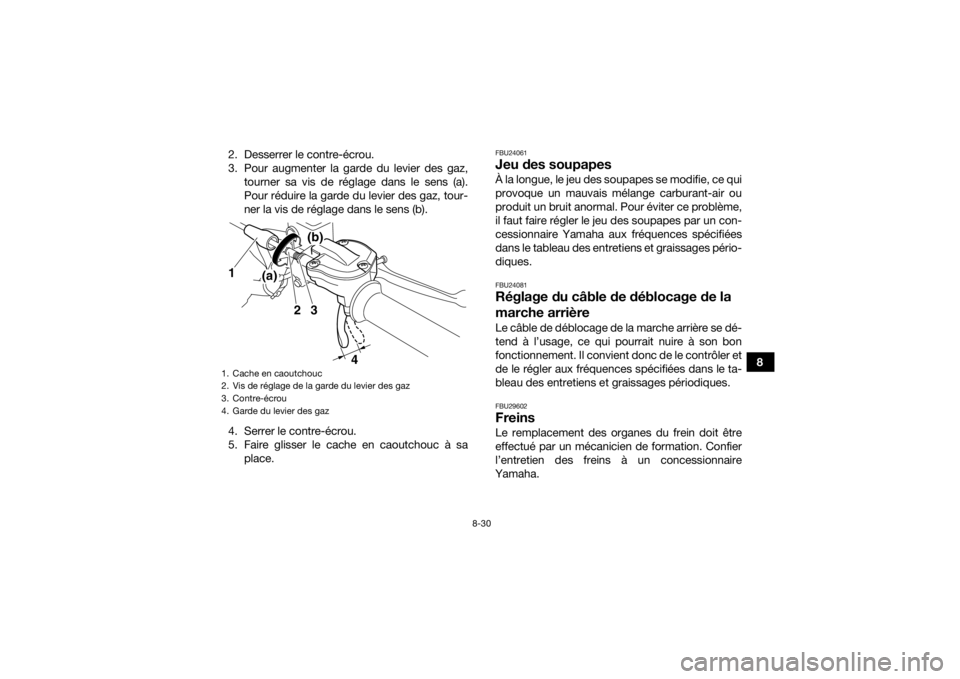

1. Cache en caoutchouc
2. Vis de réglage de la garde du levier des gaz
3. Contre-écrou
4. Garde du levier des gaz
32
4
(a)(b)
1
U2LS62F0.book Page 30 Wednesd
ay, February 17, 2016 4:04 PM

8-31
8
AVERTISSEMENT
FWB02572Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-
cher et être la cause d’un accident. FBU24131Contrôle des plaquettes de frein avant
et arrièreContrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau

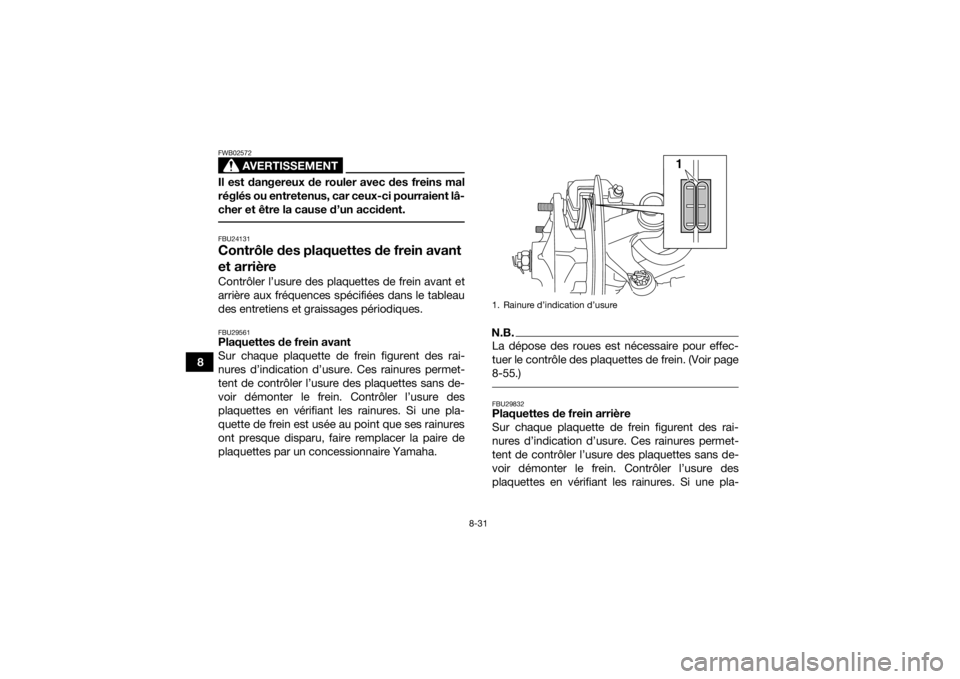

des entretiens et graissages périodiques.FBU29561Plaquettes de frein avant
Sur chaque plaquette de frein figurent des rai-
nures d’indication d’usure. Ces rainures permet-
tent de contrôler l’usure des plaquettes sans de-
voir démonter le frein. Contrôler l’usure des
plaquettes en vérifiant les rainures. Si une pla-
quette de frein est usée au point que ses rainures
ont presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire Yamaha.
N.B.La dépose des roues est nécessaire pour effec-
tuer le contrôle des plaquettes de frein. (Voir page
8-55.) FBU29832Plaquettes de frein arrière
Sur chaque plaquette de frein figurent des rai-
nures d’indication d’usure. Ces rainures permet-
tent de contrôler l’usure des plaquettes sans de-
voir démonter le frein. Contrôler l’usure des
plaquettes en vérifiant les rainures. Si une pla-1. Rainure d’indication d’usure
1
