Si un fusible est grillé, le remplacer comme suit. 1. Tourner la clé de contact sur “ ” (coupé) et éteindre tous les circuits électriques.
ATTENTIONFCB00641Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
2. Retirer le fusible grillé et le remplacer par unfusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un fu- sible de l’intensité spécifiée et ne jamais le
substituer par un objet de remplacement.
La mise en place d’un fusible d’intensité
incorrecte ou d’un objet de remplacement
risque d’endommager le circuit électrique,
ce qui peut provoquer un incendie.
[FWB02173]

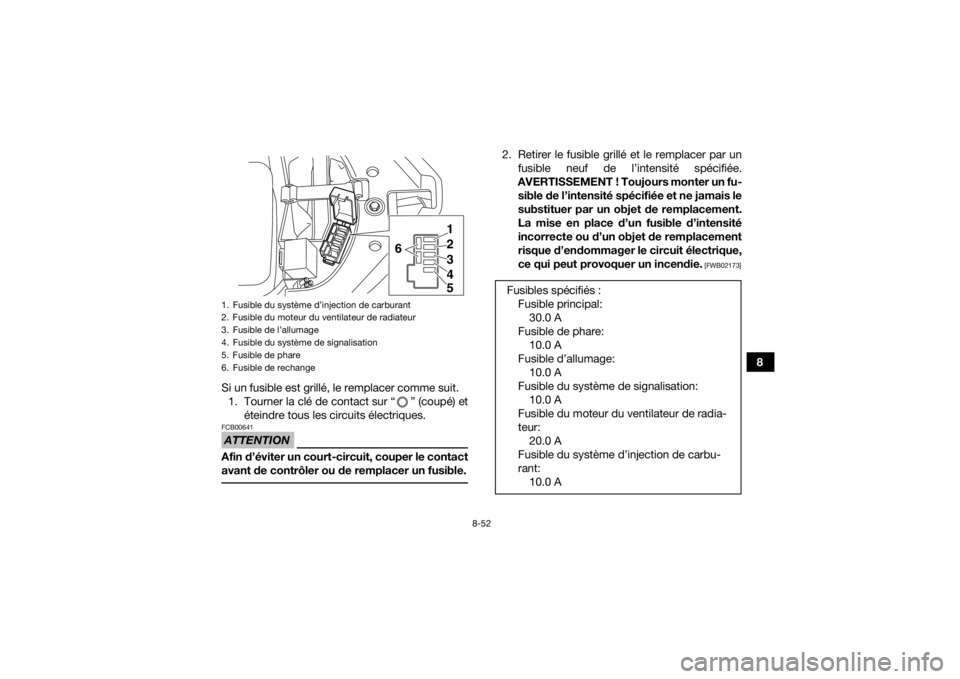

1. Fusible du système d’injection de carburant
2. Fusible du moteur du ventilateur de radiateur
3. Fusible de l’allumage
4. Fusible du système de signalisation
5. Fusible de phare
6. Fusible de rechange
1
2
3
45
6
Fusibles spécifiés :
Fusible principal:30.0 A
Fusible de phare: 10.0 A
Fusible d’allumage: 10.0 A
Fusible du système de signalisation: 10.0 A
Fusible du moteur du ventilateur de radia-
teur: 20.0 A
Fusible du système d’injection de carbu-
rant: 10.0 A
U2LS62F0.book Page 52 Wednesd ay, February 17, 2016 4:04 PM

8-53
83. Tourner la clé de contact sur “ ” (contact)
et allumer tous les circuits électriques afin de
vérifier si l’équipement électrique fonctionne.
4. Si le fusible neuf grille immédiatement, faire contrôler l’installation électrique par un con-
cessionnaire Yamaha.
FBU30164Remplacement d’une ampoule de
phareSi une ampoule de phare grille, la remplacer

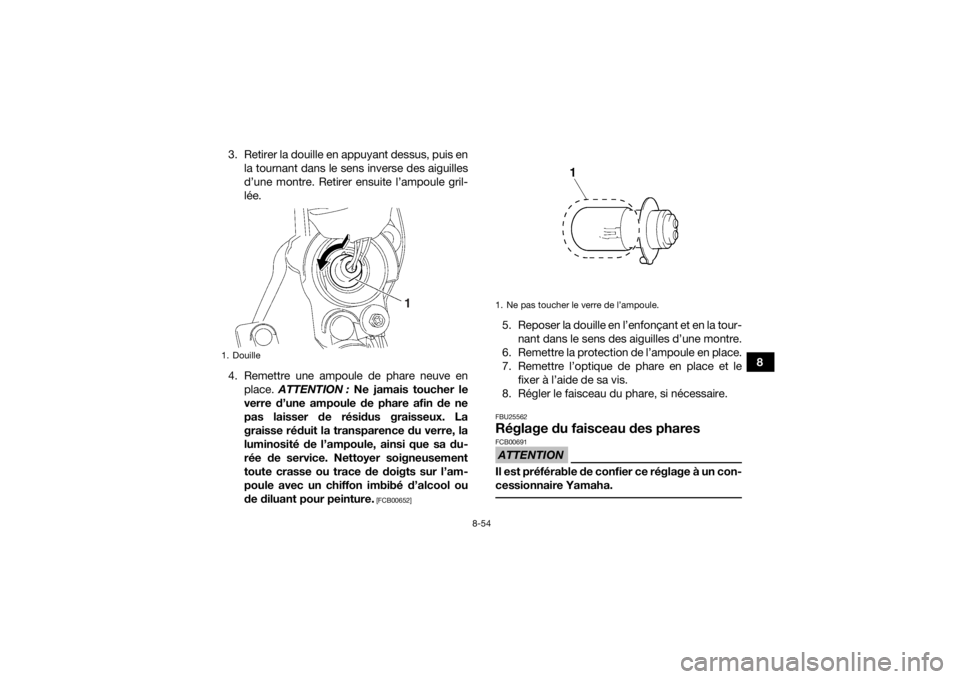

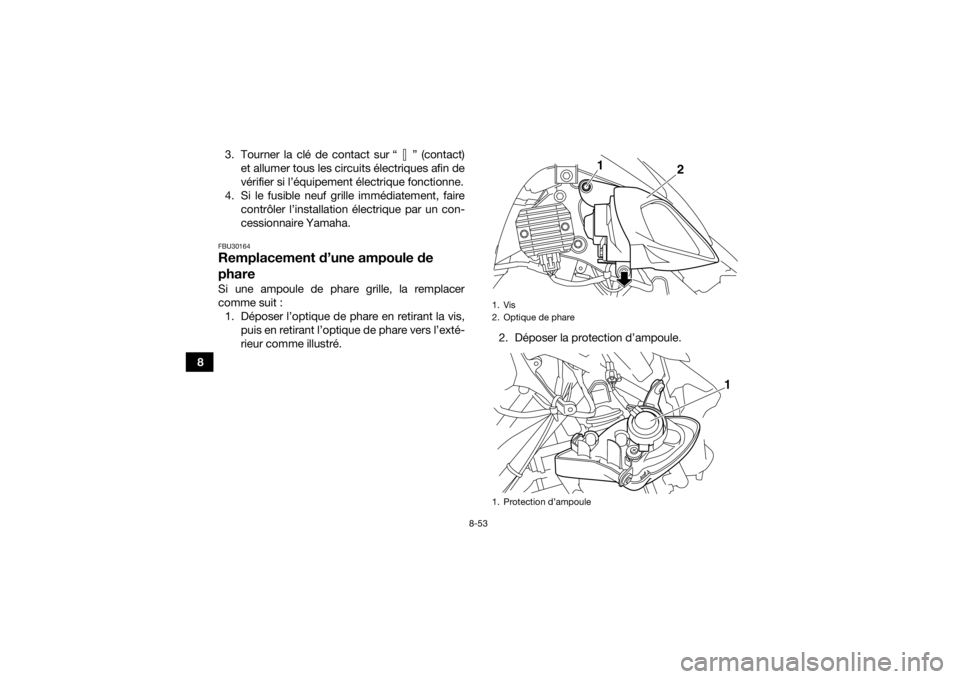

comme suit :1. Déposer l’optique de phare en retirant la vis, puis en retirant l’optique de phare vers l’exté-
rieur comme illustré. 2. Déposer la protection d’ampoule.
1. Vis
2. Optique de phare
1. Protection d’ampoule
2
1
1
U2LS62F0.book Page 53 Wednesd
ay, February 17, 2016 4:04 PM

8-54
8
3. Retirer la douille en appuyant dessus, puis en
la tournant dans le sens inverse des aiguilles
d’une montre. Retirer ensuite l’ampoule gril-
lée.
4. Remettre une ampoule de phare neuve en place. ATTENTION : Ne jamais toucher le
verre d’une ampoule de phare afin de ne
pas laisser de résidus graisseux. La
graisse réduit la transparence du verre, la
luminosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.
[FCB00652]
5. Reposer la douille en l’enfonçant et en la tour- nant dans le sens des aiguilles d’une montre.
6. Remettre la protection de l’ampoule en place.
7. Remettre l’optique de phare en place et le fixer à l’aide de sa vis.
8. Régler le faisceau du phare, si nécessaire.FBU25562Réglage du faisceau des pharesATTENTIONFCB00691Il est préférable de confier ce réglage à un con-
cessionnaire Yamaha.
1. Douille
1
1. Ne pas toucher le verre de l’ampoule.
U2LS62F0.book Page 54 Wednesd ay, February 17, 2016 4:04 PM

8-55

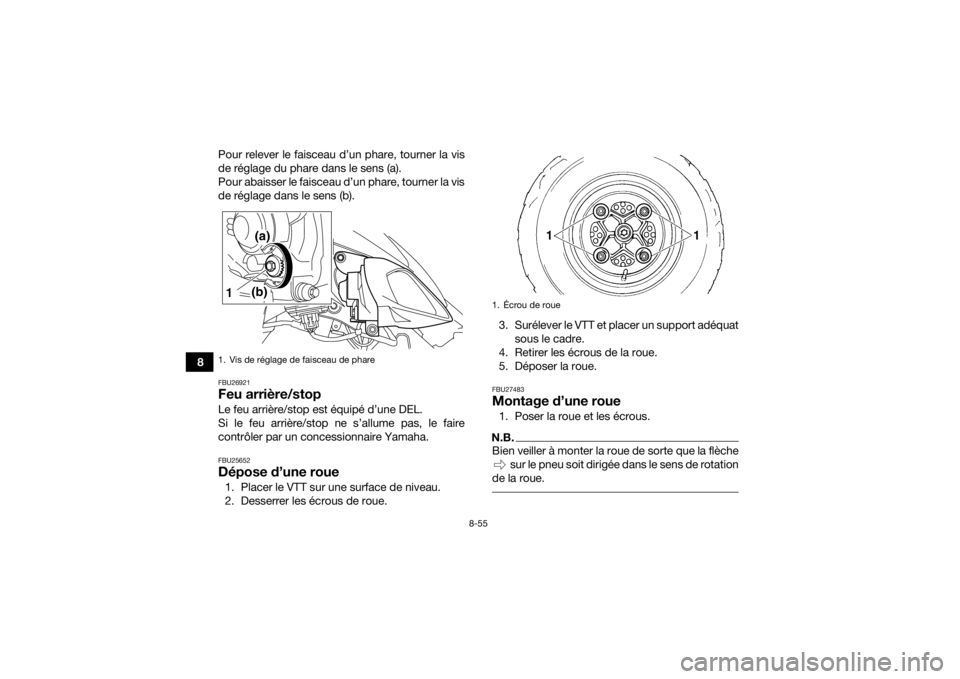

8Pour relever le faisceau d’un phare, tourner la vis
de réglage du phare dans le sens (a).
Pour abaisser le faisceau d’un phare, tourner la vis
de réglage dans le sens (b).
FBU26921Feu arrière/stopLe feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.FBU25652Dépose d’une roue1. Placer le VTT sur une surface de niveau.
2. Desserrer les écrous de roue.
3. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les écrous de la roue.
5. Déposer la roue.

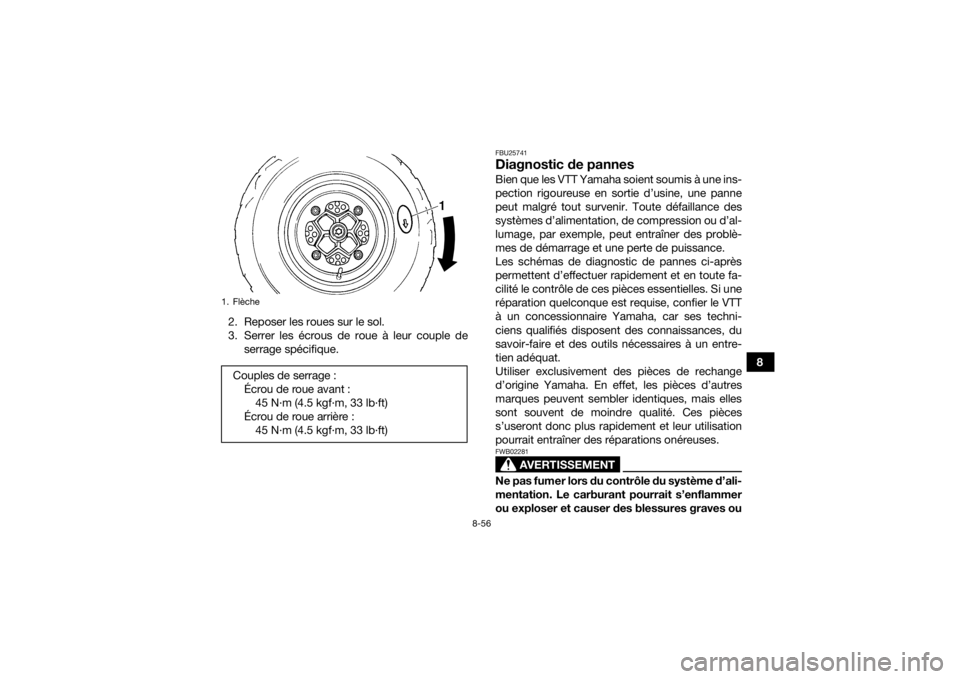

FBU27483Montage d’une roue1. Poser la roue et les écrous.N.B.Bien veiller à monter la roue de sorte que la flèche sur le pneu soit dirigée dans le sens de rotation
de la roue.
1. Vis de réglage de faisceau de phare1
(a)(b)
1. Écrou de roue
U2LS62F0.book Page 55 Wednesd ay, February 17, 2016 4:04 PM

8-56
8
2. Reposer les roues sur le sol.
3. Serrer les écrous de roue à leur couple de
serrage spécifique.
FBU25741Diagnostic de pannesBien que les VTT Yamaha soient soumis à une ins-
pection rigoureuse en sortie d’usine, une panne
peut malgré tout survenir. Toute défaillance des
systèmes d’alimentation, de compression ou d’al-
lumage, par exemple, peut entraîner des problè-
mes de démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-après
permettent d’effectuer rapidement et en toute fa-
cilité le contrôle de ces pièces essentielles. Si une
réparation quelconque est requise, confier le VTT
à un concessionnaire Yamaha, car ses techni-
ciens qualifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à un entre-
tien adéquat.
Utiliser exclusivement des pièces de rechange
d’origine Yamaha. En effet, les pièces d’autres
marques peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces pièces
s’useront donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreuses.
AVERTISSEMENT
FWB02281Ne pas fumer lors du contrôle du système d’ali-
mentation. Le carburant pourrait s’enflammer
ou exploser et causer des blessures graves ou
1. FlècheCouples de serrage :Écrou de roue avant :45 N·m (4.5 kgf·m, 33 lb·ft)
Écrou de roue arrière : 45 N·m (4.5 kgf·m, 33 lb·ft)
U2LS62F0.book Page 56 Wednesd ay, February 17, 2016 4:04 PM

8-57
8des dégâts matériels importants. S’assurer
qu’il n’y a ni flammes nues ni étincelles à proxi-
mité du véhicule, y compris veilleuses de
chauffe-eau ou de chaudières.
U2LS62F0.book Page 57 Wednesd
ay, February 17, 2016 4:04 PM

8-58
8
FBU27695Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais rendement du moteur1. Carburant
Niveau de carburant suffisant.
Réservoir de carburant vide.
Contrôler la batterie.
Faire le plein de carburant.
Faire contrôler le VTT par un concessionnaire Yamaha.
4. Compression
Compression.
Pas de compression.
3. Allumage
Faire contrôler le VTT par un concessionnaire Yamaha.
SèchesHumides
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un concessionnaire Yamaha.
Actionner le démarreur
électrique. Déposer la bougie et
contrôler les électrodes. Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie. Le moteur ne se met pas en marche.
Contrôler la batterie.
Contrôler le niveau de
carburant dans le
réservoir de carburant.
Le moteur ne se met pas en marche.
Contrôler la compression.
2. Batterie
La batterie est en bon état.
Actionner le démarreur
électrique.
Contrôler la connexion des câbles de la
batterie et faites-la recharger par un
concessionnaire Yamaha si nécessaire.
Le démarreur tourne
lentement. Le démarreur tourne
rapidement.
Le moteur ne se met pas en marche.
Contrôler l’allumage.Actionner le démarreur électrique.
U2LS62F0.book Page 58 Wednesd
ay, February 17, 2016 4:04 PM

8-59
8Surchauffe du moteur
AVERTISSEMENT

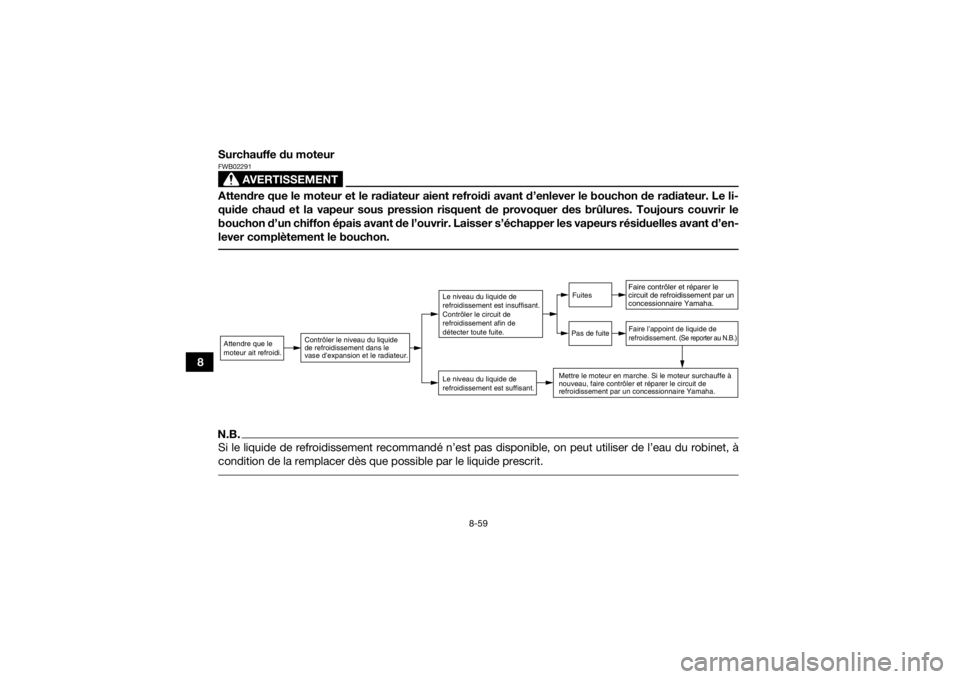

FWB02291Attendre que le moteur et le radiateur aient refroidi avant d’enlever le bouchon de radiateur. Le li-
quide chaud et la vapeur sous pression risquent de provoquer des brûlures. Toujours couvrir le
bouchon d’un chiffon épais avant de l’ouvrir. Laisser s’échapper les vapeurs résiduelles avant d’en-
lever complètement le bouchon. N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à
condition de la remplacer dès que possible par le liquide prescrit. Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de refroidissement. (Se r
eporter au N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U2LS62F0.book Page 59 Wednesd ay, February 17, 2016 4:04 PM
