YAMAHA YFM700R 2019 Manuale de Empleo (in Spanish)

8-6
8
SBU36892Cuadro de mantenimiento periódico: Mantenimiento y engrase generalesNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 Filtro de aire secun-
dario • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
UBB561S0.book Page 6 Thursday, March 22, 2018 10:15 AM

8-7
8
3*Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
4 *Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre del pedal y la maneta de freno y realice ajustes si es necesario. √√√√√
• Compruebe el desgaste de los discos de fricción del freno y, si es necesario, cámbielos. √ √√√
5 *Tu b o s d e f r e n o • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√
• Cambiar. Cada 4 años
6 *Líquido de frenos • Cambiar. Cada 2 años
7 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL
CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBB561S0.book Page 7 Thursday, March 22, 2018 10:15 AM

8-8
8
8*Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
9 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
10 *Correa trapezoidal • Compruebe si hay desgaste, grietas u otros da-
ños y sustitúyala si es necesario. √ √√√
11 *Junta universal del
cardán • Lubrique con grasa a base de jabón de litio.
√√√
12 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
13 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
14 *Bujes del estabiliza-
dor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
15 *Pivotes de articula-
ción traseros
• Lubrique con grasa a base de jabón de litio.
√√√
16 *Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBB561S0.book Page 8 Thursday, March 22, 2018 10:15 AM

8-9
8
17*Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
18 *Montura del motor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
19 *Guardapolvos de
ejes • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√√
20 Aceite de motor • Cambiar.
• Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
21 Cartucho del filtro
de aceite del motor
• Cambiar.
√√√
22 *Tamiz de aceite del
motor •Limpiar.
√√√
23 Aceite del diferen-
cial • Cambiar.
• Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √√
24 Aceite del engrana-
je final • Cambiar.
• Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBB561S0.book Page 9 Thursday, March 22, 2018 10:15 AM

8-10
8
SBU28392NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.25 Sistema de refrige-
ración • Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
• Cambie el refrigerante. Cada 2 años
26 *Piezas móviles y ca-
bles •Lubricar.
√√√√
27 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
28 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
29 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBB561S0.book Page 10 Thursday, March 22, 2018 10:15 AM

8-11
8
Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
UBB561S0.book Page 11 Thursday, March 22, 2018 10:15 AM

8-12
8

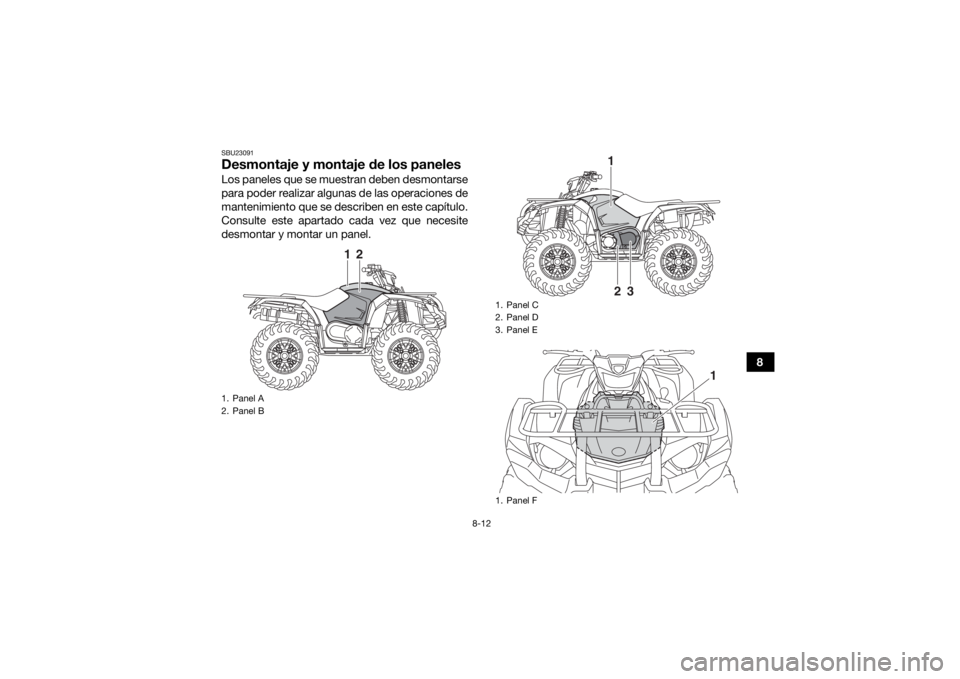

SBU23091Desmontaje y montaje de los panelesLos paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.1. Panel A
2. Panel B
2
1
1. Panel C
2. Panel D
3. Panel E
1. Panel F
1
3
2
1
UBB561S0.book Page 12 Thursday, March 22, 2018 10:15 AM

8-13
8
SBU27605Panel A
Para desmontar o montar el panel A es necesario
extraer el tapón del depósito de gasolina.
ATENCIÓN: Asegúrese de que no penetre nin-
gún material extraño en el depósito de gasoli-
na.
[SCB01052]

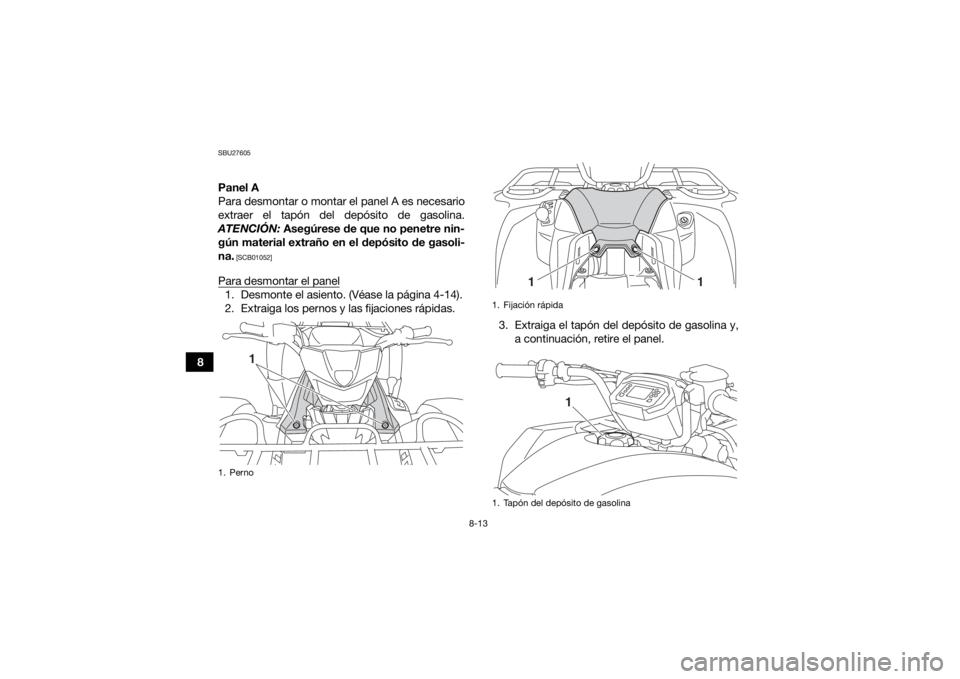

Para desmontar el panel1. Desmonte el asiento. (Véase la página 4-14).
2. Extraiga los pernos y las fijaciones rápidas.
3. Extraiga el tapón del depósito de gasolina y,a continuación, retire el panel.1. Perno
1
1. Fijación rápida
1. Tapón del depósito de gasolina
1
1
1
UBB561S0.book Page 13 Thursday, March 22, 2018 10:15 AM

8-14
8
4. Coloque el tapón del depósito de gasolina.
Para montar el panel
1. Extraiga el tapón del depósito de gasolina.
2. Sitúe el panel sobre el tubo de llenado del de- pósito de gasolina y, a continuación, coloque
el tapón del depósito.
3. Coloque los pernos y las fijaciones rápidas.
4. Monte el asiento. Paneles B y C
Para desmontar o montar el panel C, es necesario
situar la palanca de selección de marcha en una
posición distinta de la posición de estacionamien-
to. Pise el pedal de freno y sitúe la palanca de se-
lección de marcha en la posición de marcha atrás.

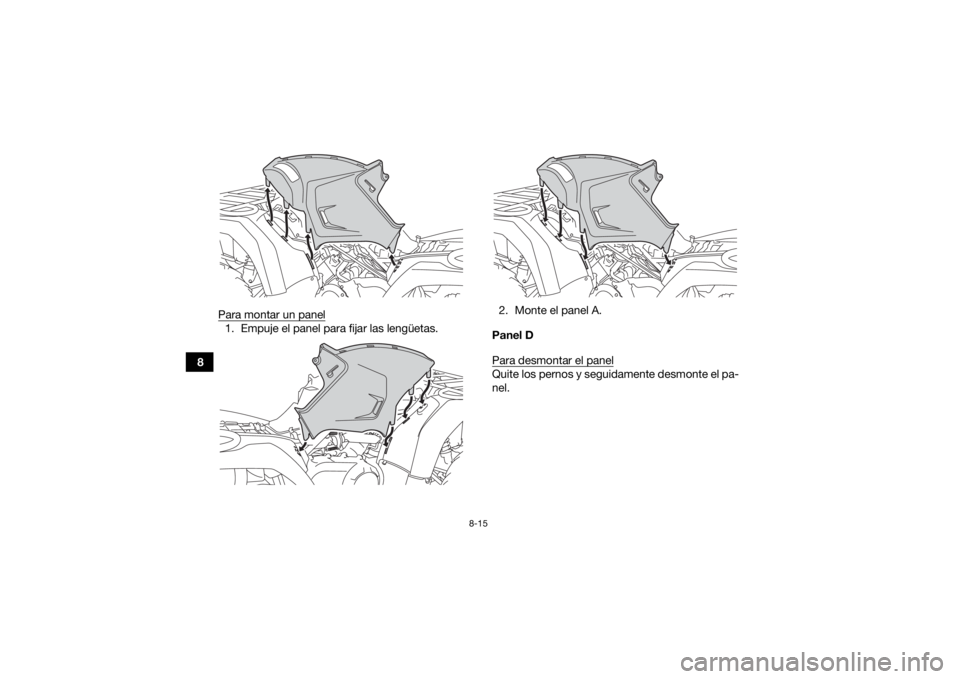

Para desmontar un panel
1. Desmonte el panel A.
2. Tire del panel hacia arriba para soltar las len-
güetas como se muestra.
UBB561S0.book Page 14 Thursday, March 22, 2018 10:15 AM

8-15

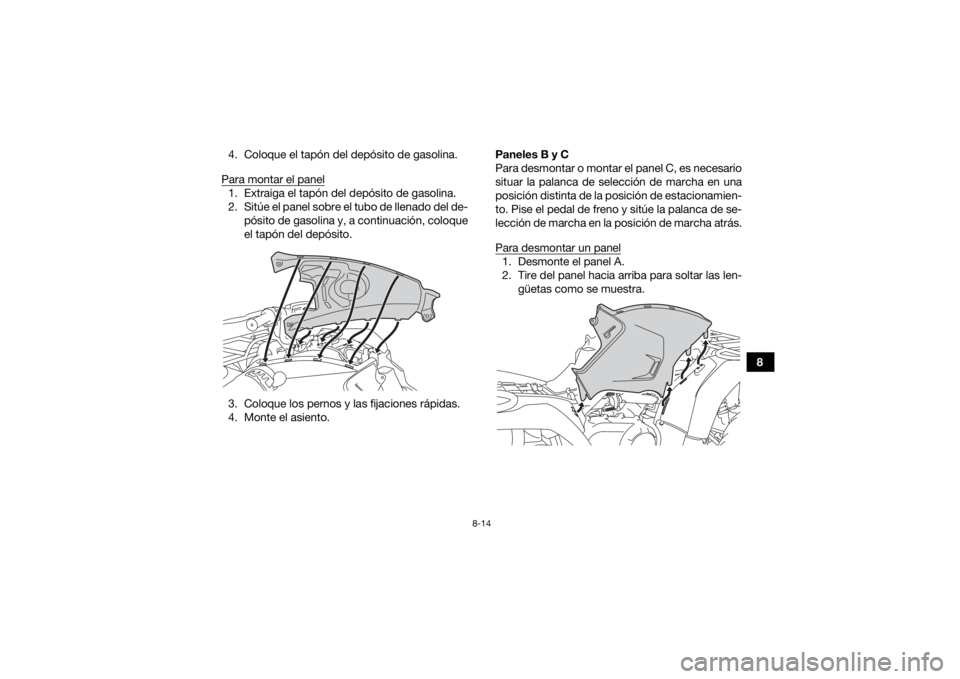

8Para montar un panel
1. Empuje el panel para fijar las lengüetas.
2. Monte el panel A.
Panel D
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
UBB561S0.book Page 15 Thursday, March 22, 2018 10:15 AM
