ESP YAMAHA YFM80R 2006 Owner's Guide

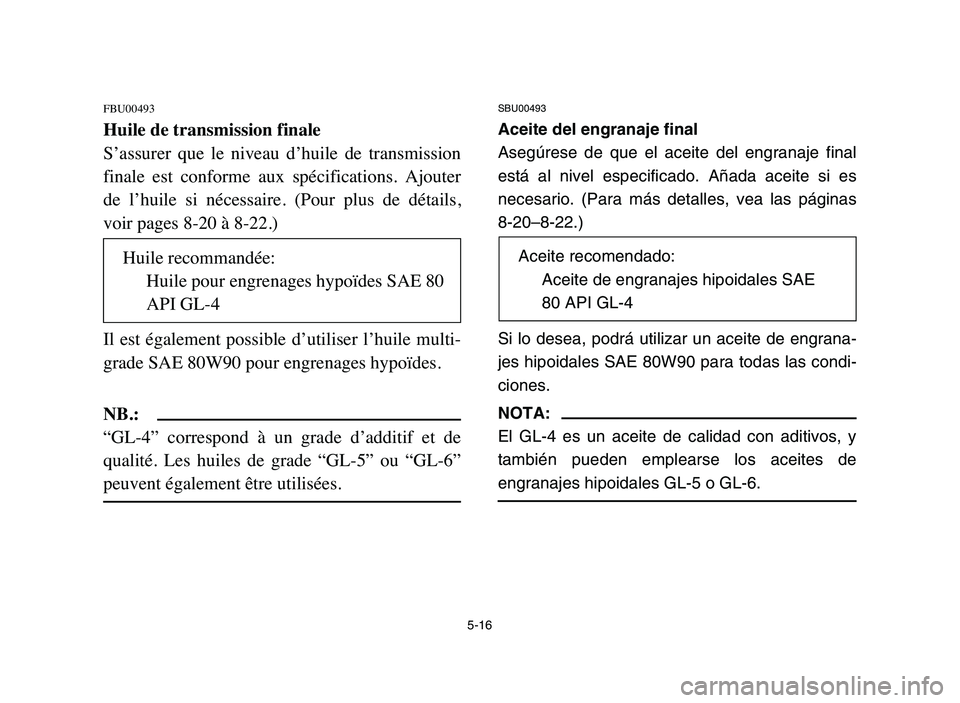

5-16
FBU00493
Huile de transmission finale
S’assurer que le niveau d’huile de transmission
finale est conforme aux spécifications. Ajouter
de l’huile si nécessaire. (Pour plus de détails,
voir pages 8-20 à 8-22.)
Il est également possible d’utiliser l’huile multi-
grade SAE 80W90 pour engrenages hypoïdes.
NB.:
“GL-4” correspond à un grade d’additif et de
qualité. Les huiles de grade “GL-5” ou “GL-6”
peuvent également être utilisées.
SBU00493
Aceite del engranaje final
Asegúrese de que el aceite del engranaje final
está al nivel especificado. Añada aceite si es
necesario. (Para más detalles, vea las páginas
8-20–8-22.)
Si lo desea, podrá utilizar un aceite de engrana-
jes hipoidales SAE 80W90 para todas las condi-
ciones.
NOTA:
El GL-4 es un aceite de calidad con aditivos, y
también pueden emplearse los aceites de
engranajes hipoidales GL-5 o GL-6.
Huile recommandée:
Huile pour engrenages hypoïdes SAE 80
API GL-4Aceite recomendado:
Aceite de engranajes hipoidales SAE
80 API GL-4
5TH-9-64 4~5 2/16/05 2:42 PM Page 41

6-8
6. Fermer complètement le levier d’accéléra-
tion et mettre le moteur en marche en
appuyant sur le contacteur du démarreur.
N.B.:
Si le moteur ne se met pas en marche, relâcher le
contacteur du démarreur, puis appuyer à nou-
veau sur celui-ci. Attendre quelques secondes
entre chaque tentative. Chaque essai de mise en
marche du moteur doit être aussi court que pos-
sible afin de préserver l’énergie de la batterie.
Ne pas actionner le démarreur pendant plus de
10 secondes d’affilée.
7. Si le moteur est mis en marche en plaçant
le starter sur la position 1, placer ensuite
celui-ci sur la position 2pour réchauffer
le moteur. Si le moteur est mis en marche
sur la position 2, conserver cette position
pour r échauffer le moteur.
6. Cierre por completo la palanca del acelera-
dor y ponga en marcha el motor pulsando
el interruptor de arranque.
NOTA:
Si el motor no arranca, suelte el interruptor de
arranque y vuelva a pulsarlo. Espere unos
segundos antes del siguiente intento. Los inten-
tos deberán ser lo más breves posibles, a fin de
ahorrar la carga de la batería. No haga girar el
motor más de 10 segundos en cada intento.
7. Si se ha puesto en marcha el motor con el
estrangulador (choke) en posición 1,
páselo a la posición 2para calentar el
motor. Si se ha puesto en marcha con el
estrangulador (choke) en la posición 2,
manténgalo en esa posición para calentar
el motor.
5TH-9-64 6 2/16/05 2:43 PM Page 7

6-11
EBU00181
Starting a warm engine
To start a warm engine, refer to the “Starting a
cold engine” section. The choke lever should not
be used. The throttle should be opened slightly.
EBU00184
Warming up
To get maximum engine life, always warm up
the engine before starting off. Never accelerate
hard with a cold engine! To see whether or not
the engine is warm, check if it responds to the
throttle normally with the choke lever turned off.
5TH-9-64 6 2/16/05 2:43 PM Page 10

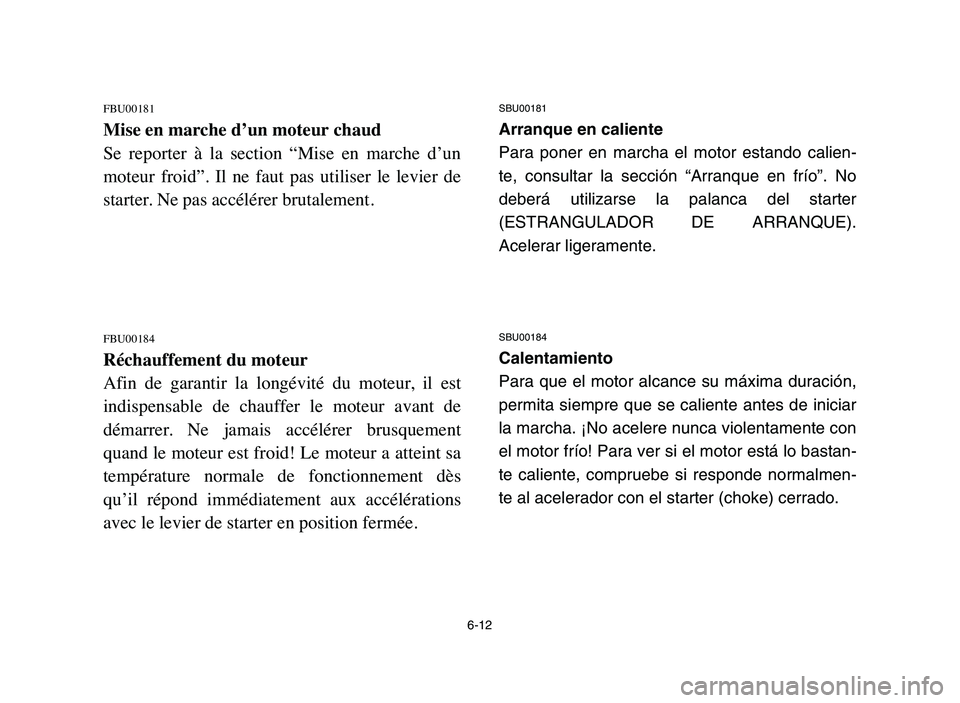

6-12
FBU00181
Mise en marche d’un moteur chaud
Se reporter à la section “Mise en marche d’un
moteur froid”. Il ne faut pas utiliser le levier de
starter. Ne pas accélérer brutalement.
FBU00184
Réchauffement du moteur
Afin de garantir la longévité du moteur, il est
indispensable de chauffer le moteur avant de
démarrer. Ne jamais accélérer brusquement
quand le moteur est froid! Le moteur a atteint sa
température normale de fonctionnement dès
qu’il répond immédiatement aux accélérations
avec le levier de starter en position fermée.
SBU00181
Arranque en caliente
Para poner en marcha el motor estando calien-
te, consultar la sección “Arranque en frío”. No
deberá utilizarse la palanca del starter
(ESTRANGULADOR DE ARRANQUE).
Acelerar ligeramente.
SBU00184
Calentamiento
Para que el motor alcance su máxima duración,
permita siempre que se caliente antes de iniciar
la marcha. ¡No acelere nunca violentamente con
el motor frío! Para ver si el motor está lo bastan-
te caliente, compruebe si responde normalmen-
te al acelerador con el starter (choke) cerrado.
5TH-9-64 6 2/16/05 2:43 PM Page 11

6-16
FBU00650
Démarrer et accélérer
1. Relâcher le levier d’accélération.
fF
Toujours lâcher les gaz avant de changer de
vitesse. Si cette consigne níest pas respectée,
le moteur et la transmission risquent d’être
endommagés.
2. Engager la première et relâcher la pédale
de sélection.
3. Accélérer progressivement.
4. Une fois la vitesse adéquate atteinte, relâ-
cher les gaz.
5. Engager la seconde et relâcher la pédale de
sélection.
6. Accélérer progressivement.
7. Procéder de la même façon pour engager la
vitesse suivante.
SBU00650
Para poner la máquina en movimiento y ace-
lerar
1. Suelte la palanca de aceleración.
yY
Cierre siempre el acelerador cuando cambie
las marchas. De lo contrario, podrían produ-
cirse daños en el motor y en la cadena de
transmisión.
2. Seleccione la primera velocidad y suelte el
pedal del cambio.
3. Acelere gradualmente.
4. Cuando la máquina alcance la velocidad
adecuada, suelte la palanca de acelera-
ción.
5. Cambie a segunda y suelte el pedal del
cambio.
6. Acelere gradualmente.
7. Siga el mismo procedimiento para cambiar
a la siguiente marcha superior.
5TH-9-64 6 2/16/05 2:43 PM Page 15

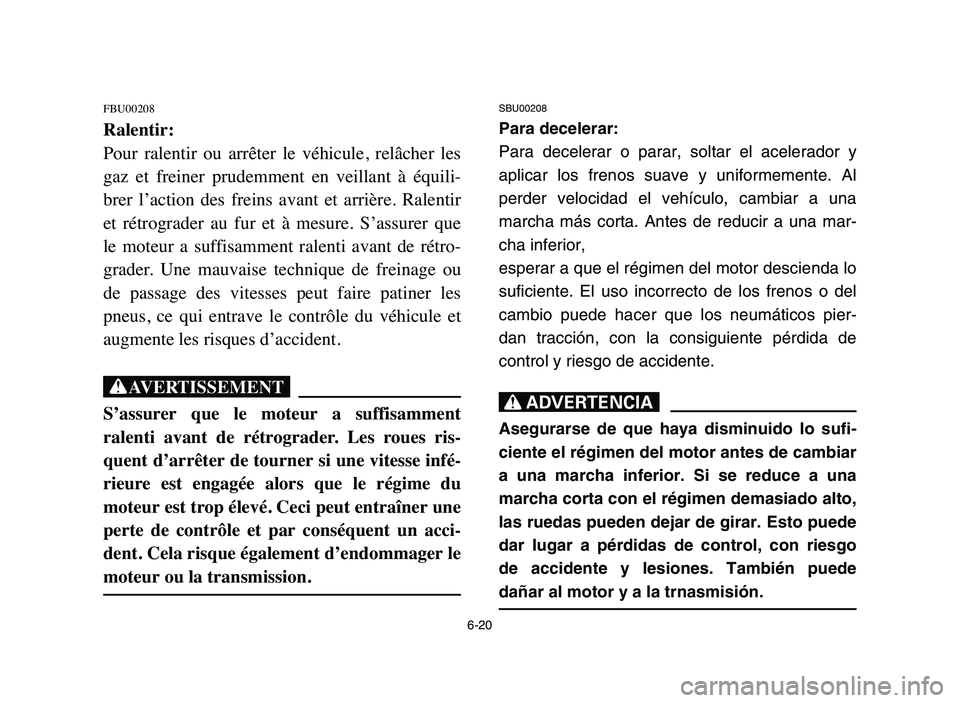

6-20
FBU00208
Ralentir:
Pour ralentir ou arrêter le véhicule, relâcher les
gaz et freiner prudemment en veillant à équili-
brer l’action des freins avant et arrière. Ralentir
et rétrograder au fur et à mesure. S’assurer que
le moteur a suffisamment ralenti avant de rétro-
grader. Une mauvaise technique de freinage ou
de passage des vitesses peut faire patiner les
pneus, ce qui entrave le contrôle du véhicule et
augmente les risques d’accident.
XG
S’assurer que le moteur a suffisamment
ralenti avant de rétrograder. Les roues ris-
quent d’arrêter de tourner si une vitesse infé-
rieure est engagée alors que le régime du
moteur est trop élevé. Ceci peut entraîner une
perte de contrôle et par conséquent un acci-
dent. Cela risque également d’endommager le
moteur ou la transmission.
SBU00208
Para decelerar:
Para decelerar o parar, soltar el acelerador y
aplicar los frenos suave y uniformemente. Al
perder velocidad el vehículo, cambiar a una
marcha más corta. Antes de reducir a una mar-
cha inferior,
esperar a que el régimen del motor descienda lo
suficiente. El uso incorrecto de los frenos o del
cambio puede hacer que los neumáticos pier-
dan tracción, con la consiguiente pérdida de
control y riesgo de accidente.
XR
Asegurarse de que haya disminuido lo sufi-
ciente el régimen del motor antes de cambiar
a una marcha inferior. Si se reduce a una
marcha corta con el régimen demasiado alto,
las ruedas pueden dejar de girar. Esto puede
dar lugar a pérdidas de control, con riesgo
de accidente y lesiones. También puede
dañar al motor y a la trnasmisión.
5TH-9-64 6 2/16/05 2:43 PM Page 19

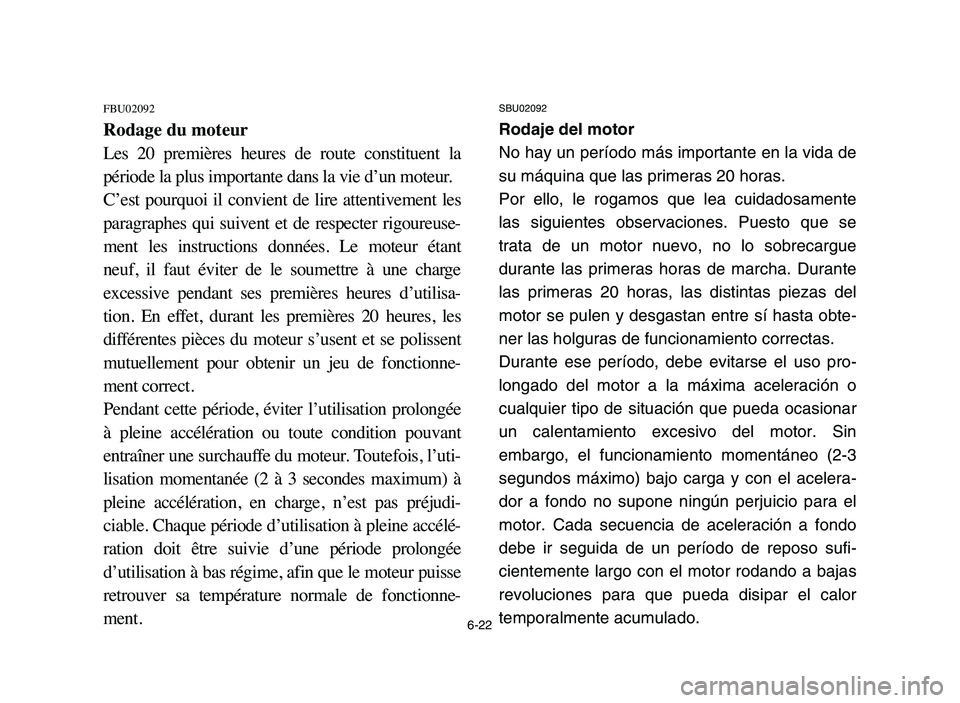

6-22
FBU02092
Rodage du moteur
Les 20 premières heures de route constituent la
période la plus importante dans la vie d’un moteur.
C’est pourquoi il convient de lire attentivement les
paragraphes qui suivent et de respecter rigoureuse-
ment les instructions données. Le moteur étant
neuf, il faut éviter de le soumettre à une charge
excessive pendant ses premières heures d’utilisa-
tion. En effet, durant les premières 20 heures, les
différentes pièces du moteur s’usent et se polissent
mutuellement pour obtenir un jeu de fonctionne-
ment correct.
Pendant cette période, éviter l’utilisation prolongée
à pleine accélération ou toute condition pouvant
entraîner une surchauffe du moteur. Toutefois, l’uti-
lisation momentanée (2 à 3 secondes maximum) à
pleine accélération, en charge, n’est pas préjudi-
ciable. Chaque période d’utilisation à pleine accélé-
ration doit être suivie d’une période prolongée
d’utilisation à bas régime, afin que le moteur puisse
retrouver sa température normale de fonctionne-
ment.
SBU02092
Rodaje del motor
No hay un período más importante en la vida de
su máquina que las primeras 20 horas.
Por ello, le rogamos que lea cuidadosamente
las siguientes observaciones. Puesto que se
trata de un motor nuevo, no lo sobrecargue
durante las primeras horas de marcha. Durante
las primeras 20 horas, las distintas piezas del
motor se pulen y desgastan entre sí hasta obte-
ner las holguras de funcionamiento correctas.
Durante ese período, debe evitarse el uso pro-
longado del motor a la máxima aceleración o
cualquier tipo de situación que pueda ocasionar
un calentamiento excesivo del motor. Sin
embargo, el funcionamiento momentáneo (2-3
segundos máximo) bajo carga y con el acelera-
dor a fondo no supone ningún perjuicio para el
motor. Cada secuencia de aceleración a fondo
debe ir seguida de un período de reposo sufi-
cientemente largo con el motor rodando a bajas
revoluciones para que pueda disipar el calor
temporalmente acumulado.
5TH-9-64 6 2/16/05 2:43 PM Page 21

6-24
Si une anomalie est détectée pendant le rodage,
consulter le concessionnaire Yamaha.
0 à 10 heures:
Éviter une utilisation continue à plus de la moi-
tié de l’ouverture des gaz. Laisser refroidir le
moteur pendant cinq à dix minutes après chaque
heure d’utilisation. De temps en temps, faire
varier la vitesse du véhicule. Ne pas rouler
continuellement avec la même ouverture des
gaz.
10 à 20 heures:
Éviter une utilisation prolongée à une ouverture
des gaz de plus de 3/4. Changer librement de
vitesse, mais ne jamais accélérer à fond.
Après le rodage:
Éviter une utilisation prolongée à pleine ouver-
ture des gaz. Varier la vitesse de temps à autre.Si observa alguna anomalía durante este perío-
do, consulte a un concesionario Yamaha.
0-10 horas:
Evite el funcionamiento continuado de la máquina
con el acelerador a más de medio gas. Tras una
hora de funcionamiento, deje que transcurra un
período de enfriamiento de cinco a diez minutos.
Varíe la velocidad de la máquina de vez en cuan-
do. No conduzca con una aceleración fija.
10-20 horas:
Evite el funcionamiento prolongado de la máquina
a más de 3/4 de la aceleración máxima. Deje que
la máquina recorra libremente la gama de velocida-
des, sin acelerarla al máximo en ningún momento.
Después del rodaje:
Evite el funcionamiento prolongado con el ace-
lerador al máximo. Varíe la velocidad ocasional-
mente.
5TH-9-64 6 2/16/05 2:43 PM Page 23

6-36
8Le chargement dans les porte-bagages doit
être placé le plus près possible du véhicule.
Mettre le chargement à l’arrière du porte-
bagages avant et à l’avant du porte-bagages
arrière. Centrer le chargement sur les côtés.
8Bien attacher le chargement aux porte-
bagages. Veiller à ce que le chargement ne
puisse bouger. Une charge mal attachée pour-
rait être à l’origine d’un accident.
8S’assurer que le chargement n’entrave pas les
commandes ni la visibilité.
8Conduire plus lentement que sans charge.
Plus le véhicule est chargé, plus il faut réduire
la vitesse. Bien que cela dépende des condi-
tions du terrain, il est recommandé de ne pas
dépasser la 2e vitesse lors du transport de
chargements ou en cas de remorquage.
8Se garantir une distance de freinage plus
grande. Un véhicule plus lourd nécessite en
effet une distance d’arrêt supérieure.8Coloque la carga en las bandejas lo más
cerca posible del centro del vehículo. Situé la
carga en la parte delantera de la bandeja tra-
sera. Centre los pesos en sentido transversal.
8Ate firmemente la carga a los portabultos.
Asegúrese de que la carga del remolque no
pueda moverse de un lado a otro. El despla-
zamiento de la carga podría provocar un acci-
dente.
8Asegúrese de que la carga no entorpezca el
uso de los mandos o impida al conductor ver
el camino.
8Conduzca a menor velocidad que cuando no
se lleva carga. Cuanto mayor sea la carga a
menor velocidad conviene ir. Aunque todo
depende de las circunstancias, es convenien-
te, no pasar de segunda velocidad cuando se
transportan cargas pesadas o se arrastra un
remolque.
8Prever mayores distancias de frenado. El
vehículo cargado tarda más en detenerse.
5TH-9-64 6 2/16/05 2:43 PM Page 35

SBU10532

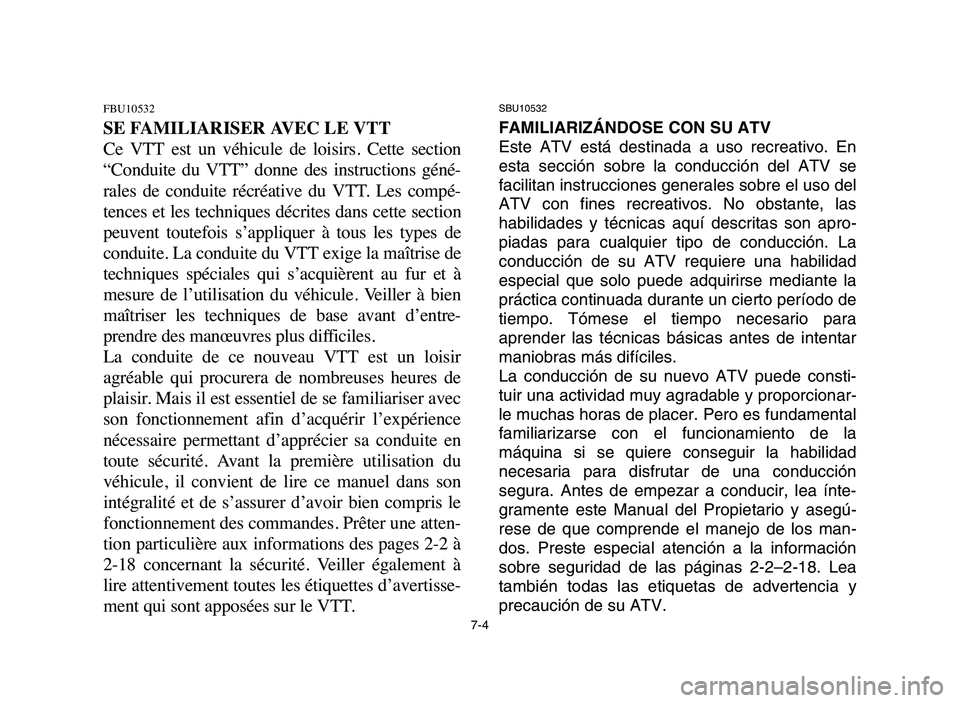

FAMILIARIZÁNDOSE CON SU ATV
Este ATV está destinada a uso recreativo. En
esta sección sobre la conducción del ATV se
facilitan instrucciones generales sobre el uso del
ATV con fines recreativos. No obstante, las
habilidades y técnicas aquí descritas son apro-
piadas para cualquier tipo de conducción. La
conducción de su ATV requiere una habilidad
especial que solo puede adquirirse mediante la
práctica continuada durante un cierto período de
tiempo. Tómese el tiempo necesario para
aprender las técnicas básicas antes de intentar
maniobras más difíciles.
La conducción de su nuevo ATV puede consti-
tuir una actividad muy agradable y proporcionar-
le muchas horas de placer. Pero es fundamental
familiarizarse con el funcionamiento de la
máquina si se quiere conseguir la habilidad
necesaria para disfrutar de una conducción
segura. Antes de empezar a conducir, lea ínte-
gramente este Manual del Propietario y asegú-
rese de que comprende el manejo de los man-
dos. Preste especial atención a la información
sobre seguridad de las páginas 2-2–2-18. Lea
también todas las etiquetas de advertencia y
precaución de su ATV.
7-4
FBU10532
SE FAMILIARISER AVEC LE VTT
Ce VTT est un véhicule de loisirs. Cette section
“Conduite du VTT” donne des instructions géné-
rales de conduite récréative du VTT. Les compé-
tences et les techniques décrites dans cette section
peuvent toutefois s’appliquer à tous les types de
conduite. La conduite du VTT exige la maîtrise de
techniques spéciales qui s’acquièrent au fur et à
mesure de l’utilisation du véhicule. Veiller à bien
maîtriser les techniques de base avant d’entre-
prendre des manœuvres plus difficiles.
La conduite de ce nouveau VTT est un loisir
agréable qui procurera de nombreuses heures de
plaisir. Mais il est essentiel de se familiariser avec
son fonctionnement afin d’acquérir l’expérience
nécessaire permettant d’apprécier sa conduite en
toute sécurité. Avant la première utilisation du
véhicule, il convient de lire ce manuel dans son
intégralité et de s’assurer d’avoir bien compris le
fonctionnement des commandes. Prêter une atten-
tion particulière aux informations des pages 2-2 à
2-18 concernant la sécurité. Veiller également à
lire attentivement toutes les étiquettes d’avertisse-
ment qui sont apposées sur le VTT.
5TH-9-64 7 2/16/05 2:44 PM Page 147
