FBU17170

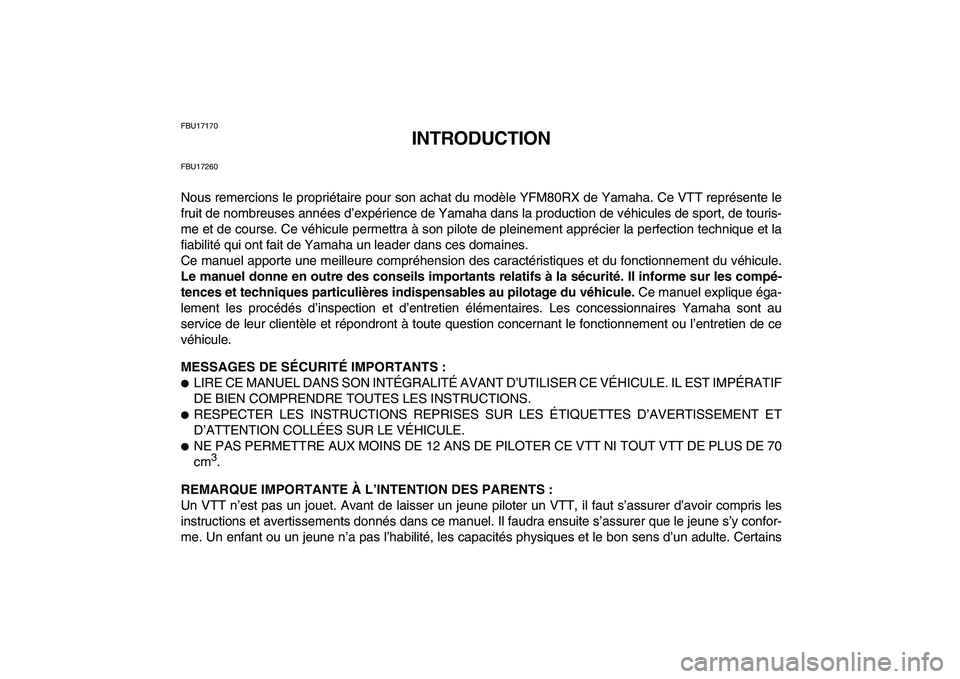

INTRODUCTION
FBU17260
Nous remercions le propriétaire pour son achat du modèle YFM80RX de Yamaha. Ce VTT représente le
fruit de nombreuses années d’expérience de Yamaha dans la production de véhicules de sport, de touris-
me et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection technique et la
fiabilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule.
Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au
service de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :
LIRE CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER CE VÉHICULE. IL EST IMPÉRATIF
DE BIEN COMPRENDRE TOUTES LES INSTRUCTIONS.
RESPECTER LES INSTRUCTIONS REPRISES SUR LES ÉTIQUETTES D’AVERTISSEMENT ET
D’ATTENTION COLLÉES SUR LE VÉHICULE.
NE PAS PERMETTRE AUX MOINS DE 12 ANS DE PILOTER CE VTT NI TOUT VTT DE PLUS DE 70
cm
3
.
REMARQUE IMPORTANTE À L’INTENTION DES PARENTS :
Un VTT n’est pas un jouet. Avant de laisser un jeune piloter un VTT, il faut s’assurer d’avoir compris les
instructions et avertissements donnés dans ce manuel. Il faudra ensuite s’assurer que le jeune s’y confor-
me. Un enfant ou un jeune n’a pas l’habilité, les capacités physiques et le bon sens d’un adulte. Certains

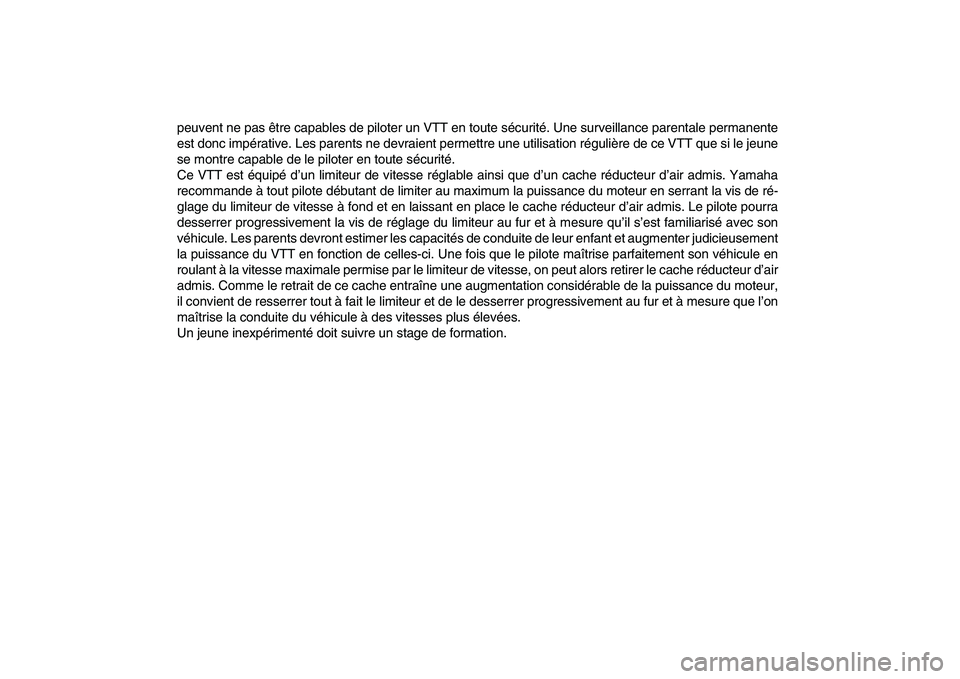

Page 6 of 124
peuvent ne pas être capables de piloter un VTT en toute sécurité. Une surveillance parentale permanente
est donc impérative. Les parents ne devraient permettre une utilisation régulière de ce VTT que si le jeune
se montre capable de le piloter en toute sécurité.
Ce VTT est équipé d’un limiteur de vitesse réglable ainsi que d’un cache réducteur d’air admis. Yamaha
recommande à tout pilote débutant de limiter au maximum la puissance du moteur en serrant la vis de ré-
glage du limiteur de vitesse à fond et en laissant en place le cache réducteur d’air admis. Le pilote pourra
desserrer progressivement la vis de réglage du limiteur au fur et à mesure qu’il s’est familiarisé avec son
véhicule. Les parents devront estimer les capacités de conduite de leur enfant et augmenter judicieusement
la puissance du VTT en fonction de celles-ci. Une fois que le pilote maîtrise parfaitement son véhicule en
roulant à la vitesse maximale permise par le limiteur de vitesse, on peut alors retirer le cache réducteur d’air
admis. Comme le retrait de ce cache entraîne une augmentation considérable de la puissance du moteur,
il convient de resserrer tout à fait le limiteur et de le desserrer progressivement au fur et à mesure que l’on
maîtrise la conduite du véhicule à des vitesses plus élevées.
Un jeune inexpérimenté doit suivre un stage de formation.
Page 7 of 124
FBU17330

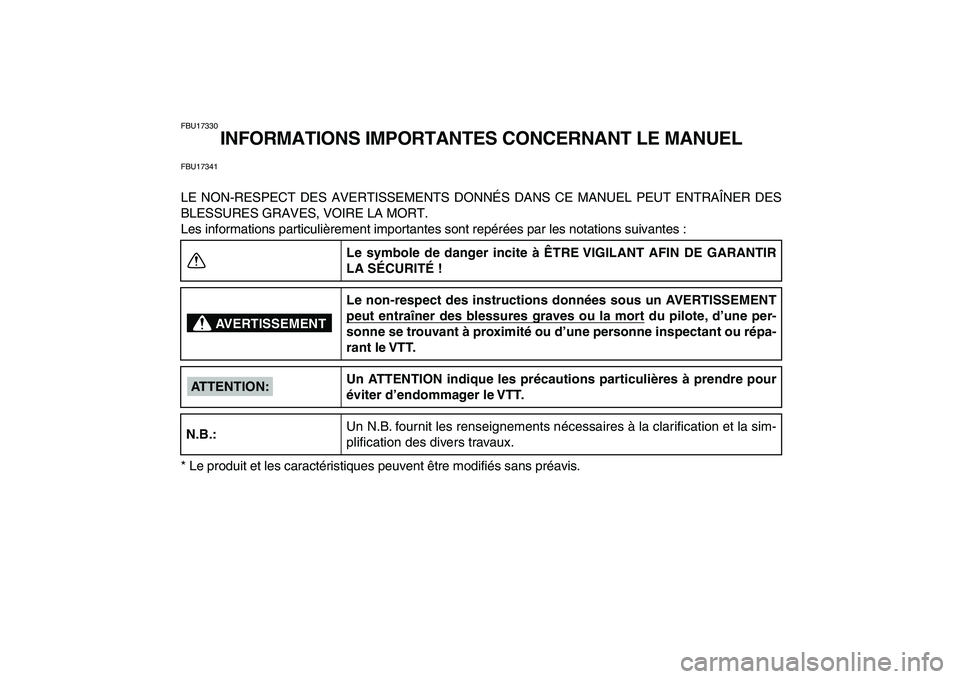

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17341
LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis.
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR
LA SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT
peut entraîner des b
lessures gra
ves ou la mor
t du pilote, d’une per-
sonne se trouvant à proximité ou d’une personne inspectant ou répa-
rant le VTT.
Un ATTENTION indique les précautions particulières à prendre pour
éviter d’endommager le VTT.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTION:N.B.:
Page 8 of 124
FBU17350

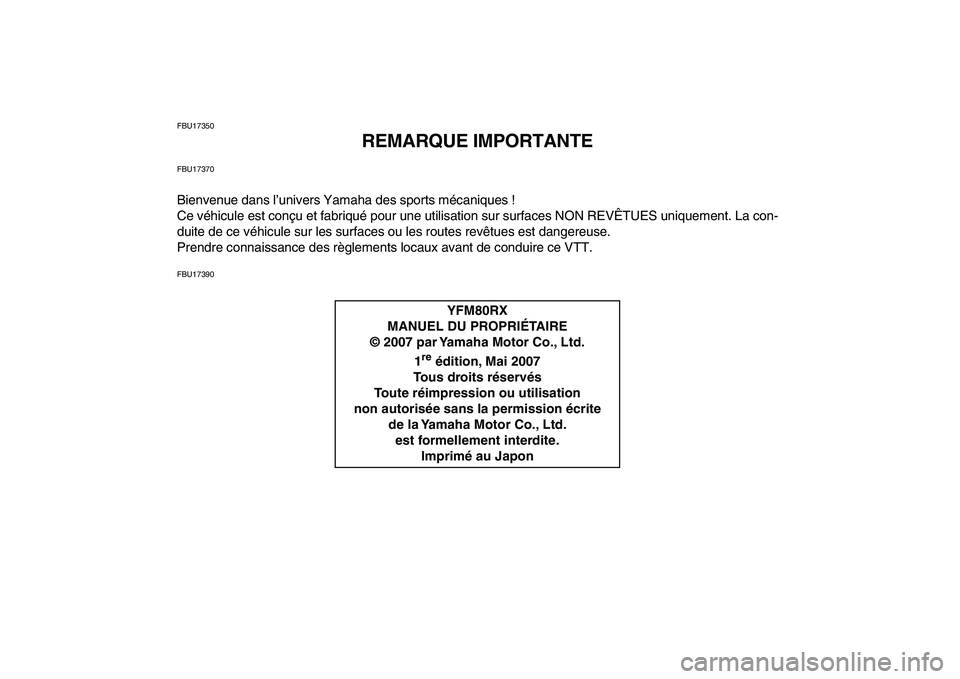

REMARQUE IMPORTANTE
FBU17370
Bienvenue dans l’univers Yamaha des sports mécaniques !
Ce véhicule est conçu et fabriqué pour une utilisation sur surfaces NON REVÊTUES uniquement. La con-
duite de ce véhicule sur les surfaces ou les routes revêtues est dangereuse.
Prendre connaissance des règlements locaux avant de conduire ce VTT.
FBU17390
YFM80RX
MANUEL DU PROPRIÉTAIRE
© 2007 par Yamaha Motor Co., Ltd.
1
re
édition, Mai 2007
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon
Page 9 of 124
FBU17420

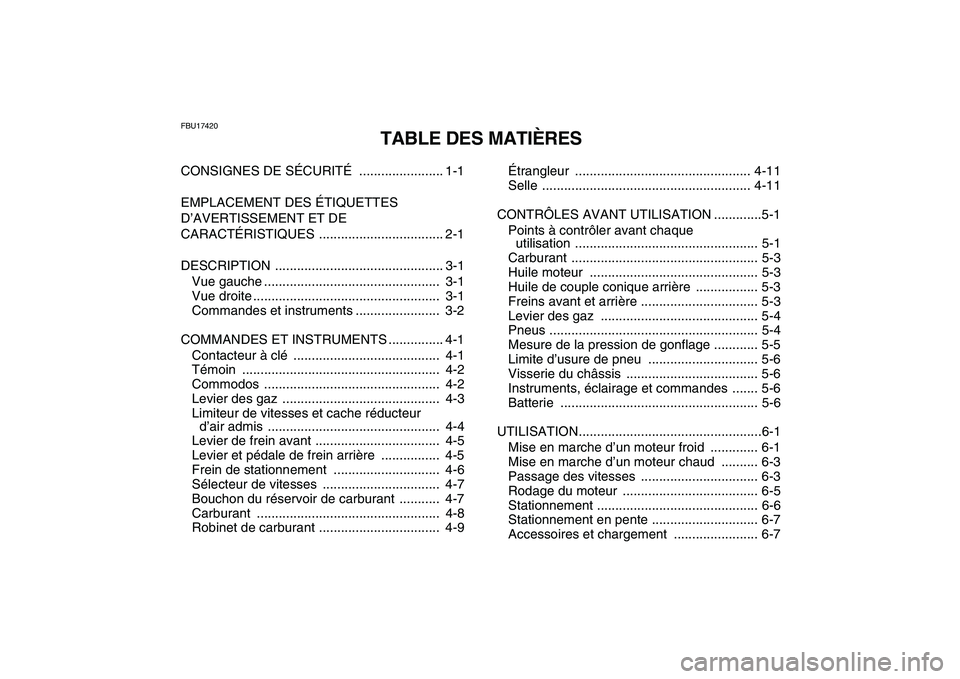

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ ....................... 1-1
EMPLACEMENT DES ÉTIQUETTES
D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES .................................. 2-1
DESCRIPTION .............................................. 3-1
Vue gauche ................................................ 3-1
Vue droite ................................................... 3-1
Commandes et instruments ....................... 3-2
COMMANDES ET INSTRUMENTS ............... 4-1
Contacteur à clé ........................................ 4-1
Témoin ...................................................... 4-2
Commodos ................................................ 4-2
Levier des gaz ........................................... 4-3
Limiteur de vitesses et cache réducteur
d’air admis ............................................... 4-4
Levier de frein avant .................................. 4-5
Levier et pédale de frein arrière ................ 4-5
Frein de stationnement ............................. 4-6
Sélecteur de vitesses ................................ 4-7
Bouchon du réservoir de carburant ........... 4-7
Carburant .................................................. 4-8
Robinet de carburant ................................. 4-9Étrangleur ................................................ 4-11
Selle ......................................................... 4-11
CONTRÔLES AVANT UTILISATION .............5-1
Points à contrôler avant chaque
utilisation .................................................. 5-1
Carburant ................................................... 5-3
Huile moteur .............................................. 5-3
Huile de couple conique arrière ................. 5-3
Freins avant et arrière ................................ 5-3
Levier des gaz ........................................... 5-4
Pneus ......................................................... 5-4
Mesure de la pression de gonflage ............ 5-5
Limite d’usure de pneu .............................. 5-6
Visserie du châssis .................................... 5-6
Instruments, éclairage et commandes ....... 5-6
Batterie ...................................................... 5-6
UTILISATION..................................................6-1
Mise en marche d’un moteur froid ............. 6-1
Mise en marche d’un moteur chaud .......... 6-3
Passage des vitesses ................................ 6-3
Rodage du moteur ..................................... 6-5
Stationnement ............................................ 6-6
Stationnement en pente ............................. 6-7
Accessoires et chargement ....................... 6-7
Page 10 of 124
CONDUITE DU VTT ...................................... 7-1
SE FAMILIARISER AVEC LE VTT ............ 7-2
CONDUIRE AVEC ATTENTION ET
DISCERNEMENT .................................... 7-2
ÊTRE ATTENTIF AUX CONDITIONS DU
TERRAIN ................................................. 7-9
PRISE DE VIRAGES ............................... 7-13
MONTÉE DES PENTES .......................... 7-15
DESCENTE DES PENTES ...................... 7-18
TRAVERSÉE LATÉRALE D’UNE
PENTE ................................................... 7-19
TRAVERSÉE DES EAUX PEU
PROFONDES ........................................ 7-20
CONDUITE SUR TERRAIN
ACCIDENTÉ .......................................... 7-22
DÉRAPAGE ET PATINAGE .................... 7-22
QUE FAIRE SI... ...................................... 7-24
QUE FAIRE... ........................................... 7-24
ENTRETIENS PÉRIODIQUES ET PETITES
RÉPARATIONS.............................................. 8-1
Manuel du propriétaire et trousse de
réparation ................................................ 8-1
Entretiens périodiques du système
antipollution ............................................. 8-3
Entretiens périodiques et fréquences de
graissage.................................................. 8-5
Contrôle de la bougie ................................ 8-8
Huile moteur ............................................ 8-10Huile de couple conique arrière ............... 8-13
Nettoyage de l’élément du filtre à air ....... 8-15
Retrait du cache réducteur d’air admis .... 8-18
Nettoyage du pare-étincelles ................... 8-18
Réglage du carburateur ........................... 8-19
Réglage du régime de ralenti du
moteur .................................................... 8-20
Contrôle du jeu de câble des gaz ............ 8-20
Chaîne de distribution .............................. 8-21
Jeu des soupapes .................................... 8-21
Contrôle des mâchoires de frein avant et
arrière .................................................... 8-21
Réglage de la garde du levier de frein
avant ...................................................... 8-22
Réglage de la garde de la pédale et du
levier de frein arrière .............................. 8-24
Réglage du jeu de l’embrayage ............... 8-27
Contrôle et lubrification des câbles .......... 8-28
Contrôle et lubrification des leviers de
frein avant et arrière ............................... 8-28
Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses ............ 8-29
Contrôle des roulements de moyeu de
roue ........................................................ 8-29
Lubrification des pivots de fusée avant .... 8-29
Lubrification de l’arbre de direction .......... 8-30
Batterie .................................................... 8-30
Remplacement du fusible ........................ 8-33
Dépose d’une roue .................................. 8-34
