YAMAHA YFM90 2016 Manuale de Empleo (in Spanish)

4-11
4
Las posiciones de la palanca del grifo de gasolina
se explican a continuación y se muestran en las
ilustraciones.
CERRADO (OFF)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina no pasa. Sitúe siempre la palanca
del grifo de gasolina en esta posición cuando el
motor esté parado. ABIERTO (ON)
Con la palanca del grifo de gasolina en esta posi-
ción, la gasolina pasa al carburador. Sitúe la pa-
lanca del grifo de gasolina en esta posición
cuando ponga el motor en marcha y conduzca.
1. Flecha situada en “OFF”
1
1. Flecha situada en “ON”
1
UBD360S0.book Page 11 Tuesday, February 24, 2015 9:54 AM

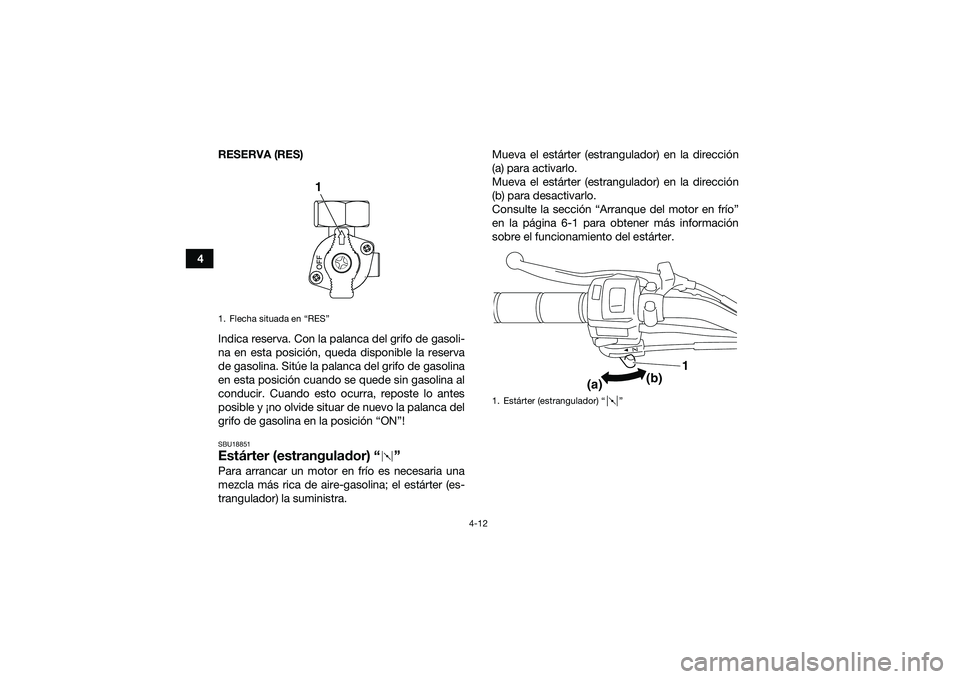

4-12
4RESERVA (RES)
Indica reserva. Con la palanca del grifo de gasoli-
na en esta posición, queda disponible la reserva
de gasolina. Sitúe la palanca del grifo de gasolina
en esta posición cuando se quede sin gasolina al
conducir. Cuando esto ocurra, reposte lo antes
posible y ¡no olvide situar de nuevo la palanca del
grifo de gasolina en la posición “ON”!
SBU18851Estárter (estrangulador) “ ”Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra. Mueva el estárter (estrangulador) en la dirección
(a) para activarlo.
Mueva el estárter (estrangulador) en la dirección
(b) para desactivarlo.
Consulte la sección “Arranque del motor en frío”
en la página 6-1 para obtener más información
sobre el funcionamiento del estárter.1. Flecha situada en “RES”
1
1. Estárter (estrangulador) “ ”
1
(a) (b)
UBD360S0.book Page 12 Tuesday, February 24, 2015 9:54 AM

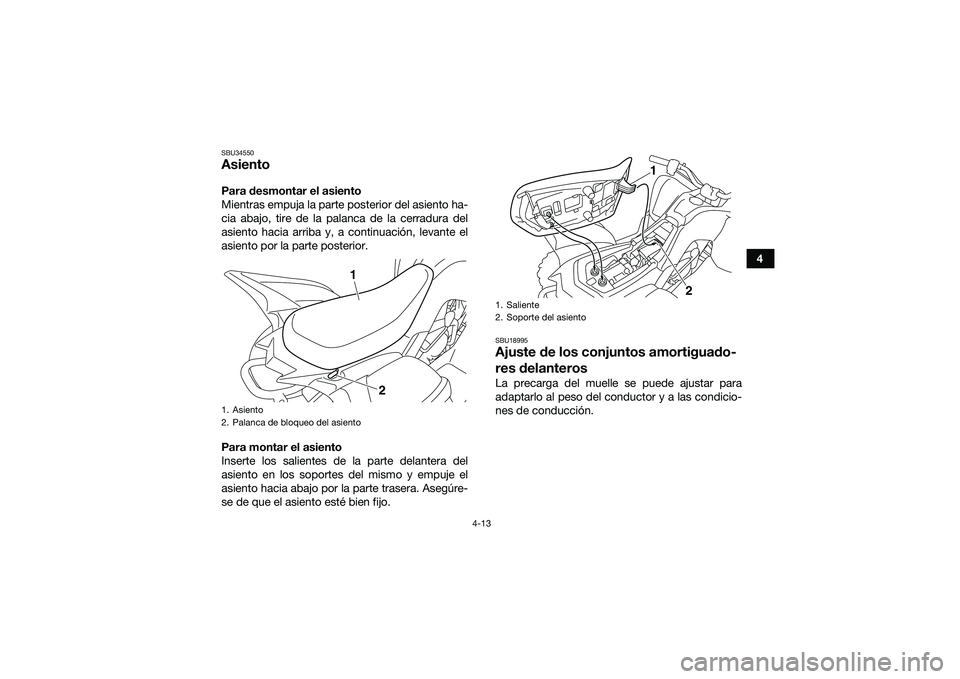

4-13
4
SBU34550AsientoPara desmontar el asiento
Mientras empuja la parte posterior del asiento ha-
cia abajo, tire de la palanca de la cerradura del
asiento hacia arriba y, a continuación, levante el
asiento por la parte posterior.
Para montar el asiento
Inserte los salientes de la parte delantera del
asiento en los soportes del mismo y empuje el
asiento hacia abajo por la parte trasera. Asegúre-
se de que el asiento esté bien fijo.
SBU18995Ajuste de los conjuntos amortiguado-
res delanterosLa precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
1. Asiento
2. Palanca de bloqueo del asiento
1
2
1. Saliente
2. Soporte del asiento
12
UBD360S0.book Page 13 Tuesday, February 24, 2015 9:54 AM

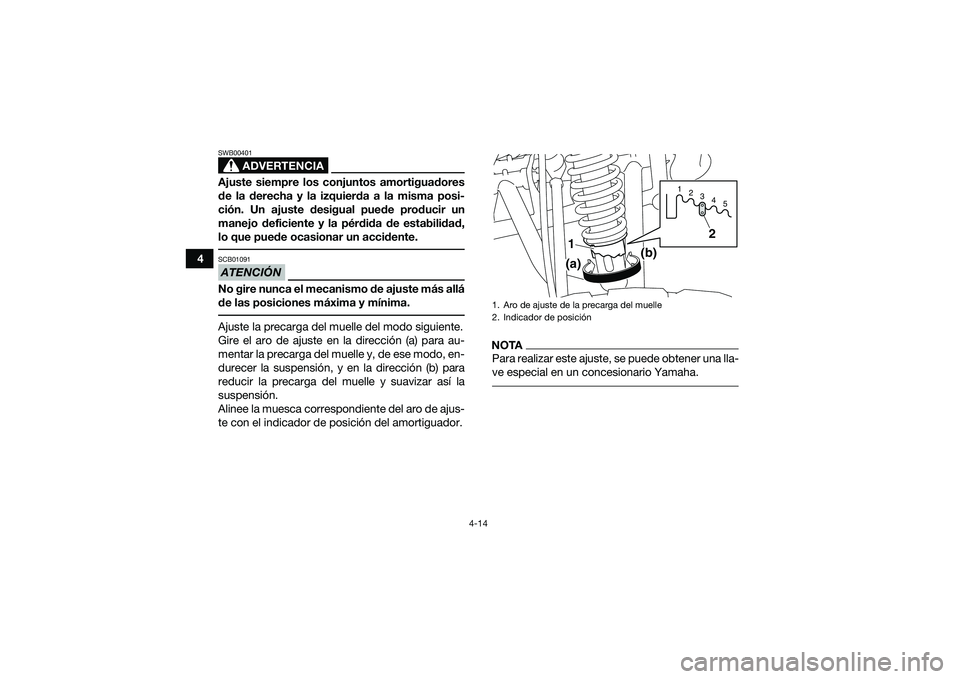

4-14
4
ADVERTENCIA
SWB00401Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente. ATENCIÓNSCB01091No gire nunca el mecanismo de ajuste más allá
de las posiciones máxima y mínima. Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
123 45
2
1(a)
(b)
UBD360S0.book Page 14 Tuesday, February 24, 2015 9:54 AM

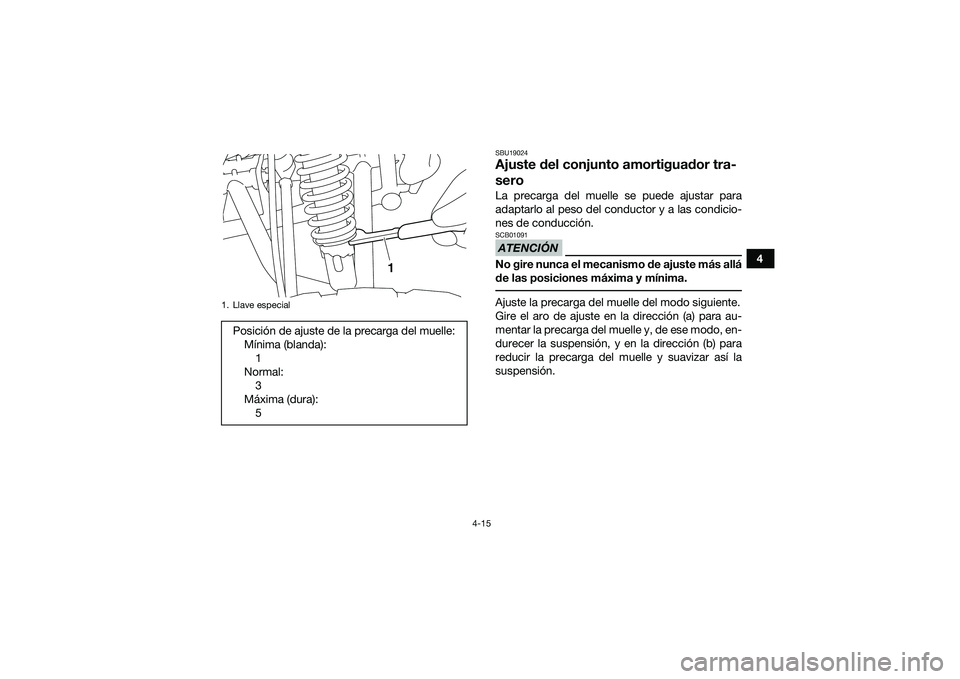

4-15
4
SBU19024Ajuste del conjunto amortiguador tra-
seroLa precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.ATENCIÓNSCB01091No gire nunca el mecanismo de ajuste más allá
de las posiciones máxima y mínima. Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
1. Llave especialPosición de ajuste de la precarga del muelle:Mínima (blanda):1
Normal: 3
Máxima (dura): 5
1
UBD360S0.book Page 15 Tuesday, February 24, 2015 9:54 AM

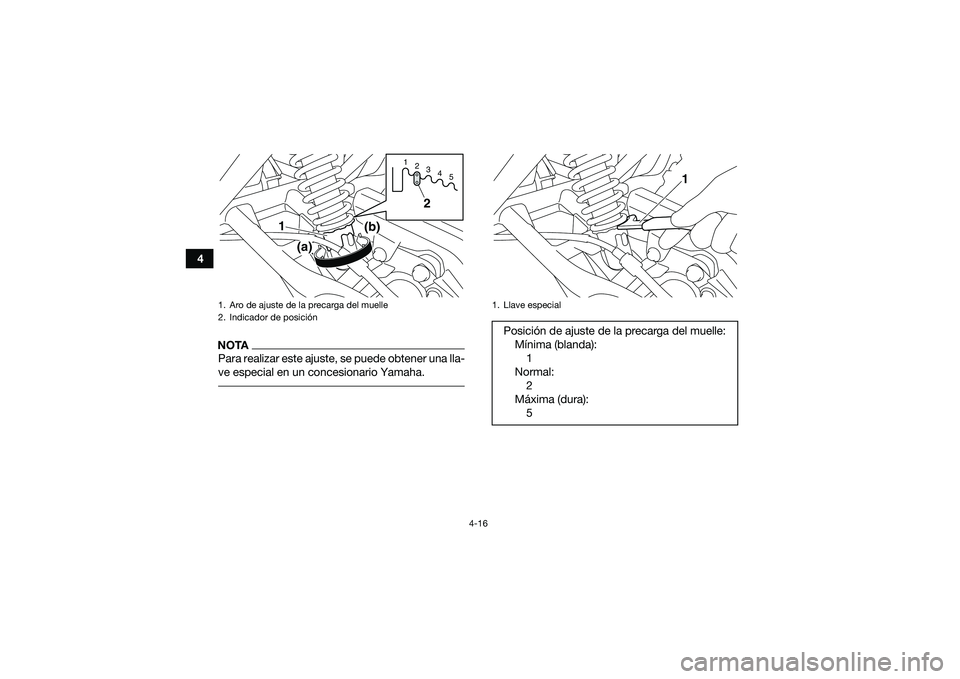

4-16
4
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
123 45
2
1
(a)
(b)
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):1
Normal: 2
Máxima (dura): 5
1
UBD360S0.book Page 16 Tuesday, February 24, 2015 9:54 AM

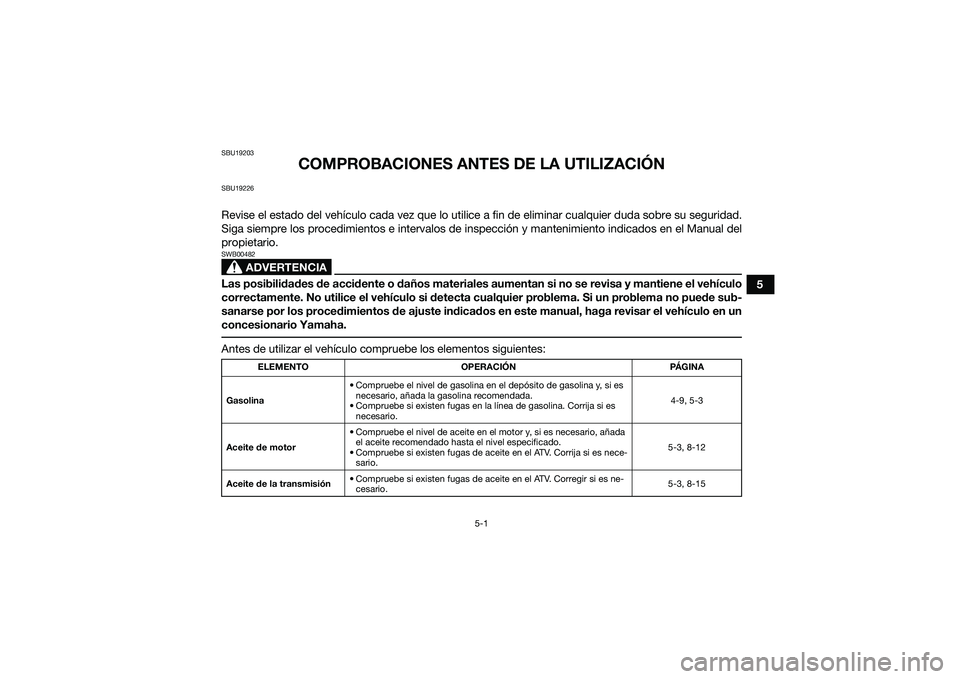

5-1
5
SBU19203
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19226Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00482Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha. Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTOOPERACIÓN PÁGINA
Gasolina • Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
• Compruebe si existen fugas en la línea de gasolina. Corrija si es necesario. 4-9, 5-3
Aceite de motor • Compruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece- sario. 5-3, 8-12
Aceite de la transmisión • Compruebe si existen fugas de aceite en el ATV. Corregir si es ne-
cesario. 5-3, 8-15
UBD360S0.book Page 1 Tuesday, February 24, 2015 9:54 AM

5-2
5
Freno delantero• Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique el cable si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-3, 8-23, 8-24
Freno trasero • Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique el cable si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-3, 8-23, 8-25
Maneta de aceleración • Verificar si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-3, 8-21
Cables de mando • Verifique si el funcionamiento es suave. Lubrique si es necesario. 8-30
Cadena de transmisión • Compruebe el juego de la cadena de transmisión, y ajuste si es ne-
cesario.
• Compruebe el estado de la cadena. Lubrique si es necesario. 5-3, 8-26, 8-29
Ruedas y neumáticos • Compruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
• Comprobar estado de los neumáticos y profundidad del dibujo. Cambiar si es necesario.
• Comprobar la presión. Corregir si es necesario. 5-4
Manetas del freno • Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario. 8-31
Fijaciones del chasis • Compruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados. 5-6
Instrumentos e interrup-
tores • Compruebe el funcionamiento, y corrija si es necesario. 5-6
ELEMENTO OPERACIÓN PÁGINAUBD360S0.book Page 2 Tuesday, February 24, 2015 9:54 AM

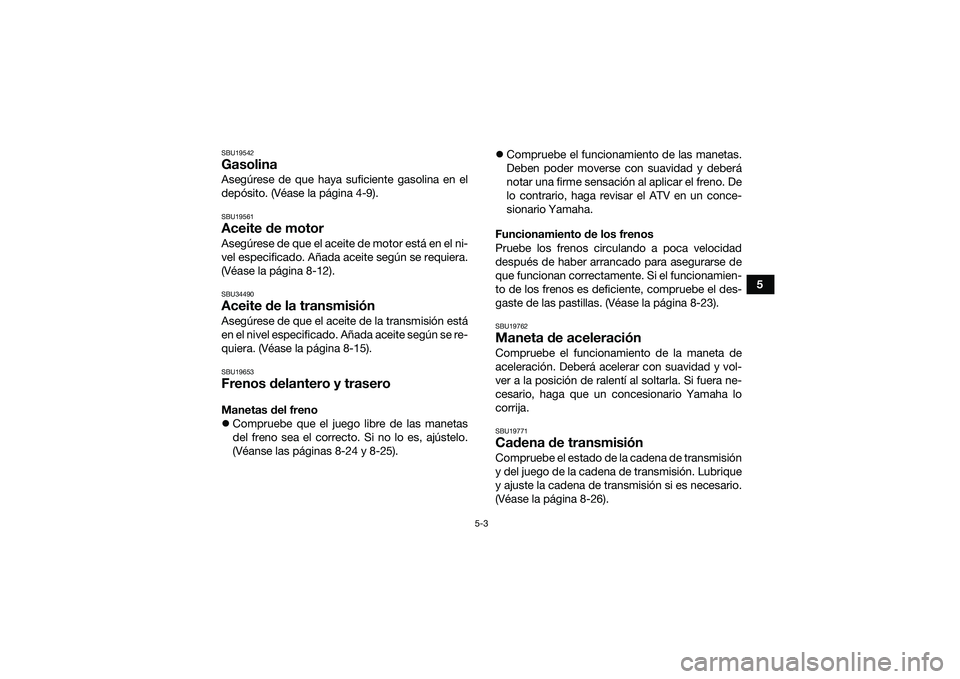

5-3
5
SBU19542GasolinaAsegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-9).SBU19561Aceite de motorAsegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-12).SBU34490Aceite de la transmisiónAsegúrese de que el aceite de la transmisión está
en el nivel especificado. Añada aceite según se re-
quiera. (Véase la página 8-15).SBU19653Frenos delantero y traseroManetas del freno
Compruebe que el juego libre de las manetas
del freno sea el correcto. Si no lo es, ajústelo.
(Véanse las páginas 8-24 y 8-25). 
Compruebe el funcionamiento de las manetas.
Deben poder moverse con suavidad y deberá
notar una firme sensación al aplicar el freno. De
lo contrario, haga revisar el ATV en un conce-
sionario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si el funcionamien-
to de los frenos es deficiente, compruebe el des-
gaste de las pastillas. (Véase la página 8-23).
SBU19762Maneta de aceleraciónCompruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.SBU19771Cadena de transmisiónCompruebe el estado de la cadena de transmisión
y del juego de la cadena de transmisión. Lubrique
y ajuste la cadena de transmisión si es necesario.
(Véase la página 8-26).
UBD360S0.book Page 3 Tuesday, February 24, 2015 9:54 AM

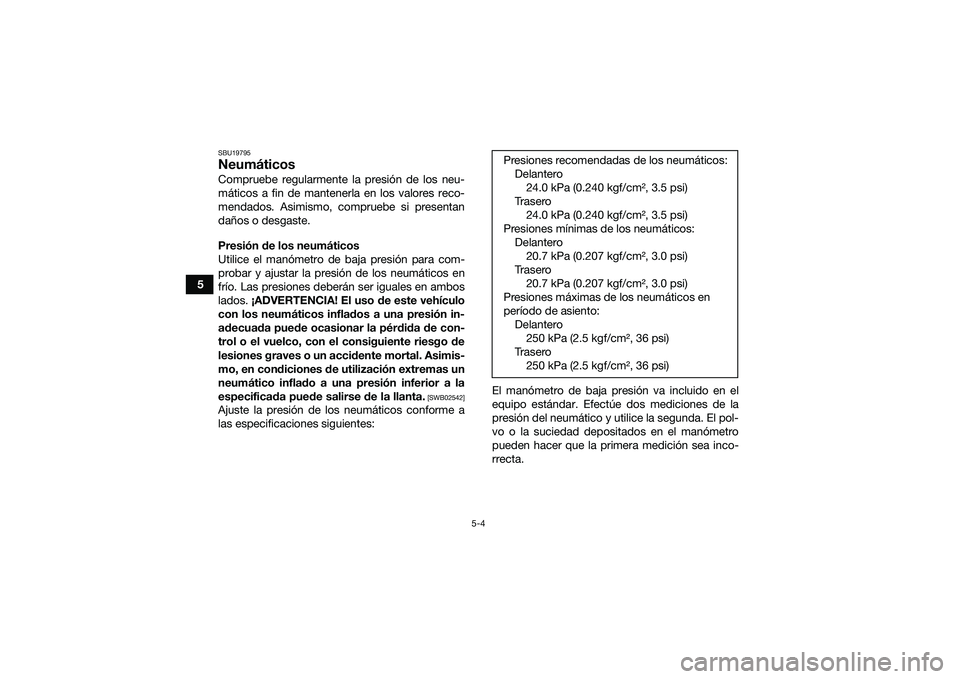

5-4
5
SBU19795NeumáticosCompruebe regularmente la presión de los neu-
máticos a fin de mantenerla en los valores reco-
mendados. Asimismo, compruebe si presentan
daños o desgaste.
Presión de los neumáticos
Utilice el manómetro de baja presión para com-
probar y ajustar la presión de los neumáticos en
frío. Las presiones deberán ser iguales en ambos
lados. ¡ADVERTENCIA! El uso de este vehículo
con los neumáticos inflados a una presión in-
adecuada puede ocasionar la pérdida de con-
trol o el vuelco, con el consiguiente riesgo de
lesiones graves o un accidente mortal. Asimis-
mo, en condiciones de utilización extremas un
neumático inflado a una presión inferior a la
especificada puede salirse de la llanta.
[SWB02542]
Ajuste la presión de los neumáticos conforme a
las especificaciones siguientes: El manómetro de baja presión va incluido en el
equipo estándar. Efectúe dos mediciones de la
presión del neumático y utilice la segunda. El pol-
vo o la suciedad depositados en el manómetro
pueden hacer que la primera medición sea inco-
rrecta.Presiones recomendadas de los neumáticos:
Delantero24.0 kPa (0.240 kgf/cm2, 3.5 psi)
Trasero 24.0 kPa (0.240 kgf/cm2, 3.5 psi)
Presiones mínimas de los neumáticos: Delantero20.7 kPa (0.207 kgf/cm2, 3.0 psi)
Trasero 20.7 kPa (0.207 kgf/cm2, 3.0 psi)
Presiones máximas de los neumáticos en
período de asiento: Delantero250 kPa (2.5 kgf/cm2, 36 psi)
Trasero 250 kPa (2.5 kgf/cm2, 36 psi)UBD360S0.book Page 4 Tuesday, February 24, 2015 9:54 AM
