YAMAHA YFM90 2016 Manuale de Empleo (in Spanish)

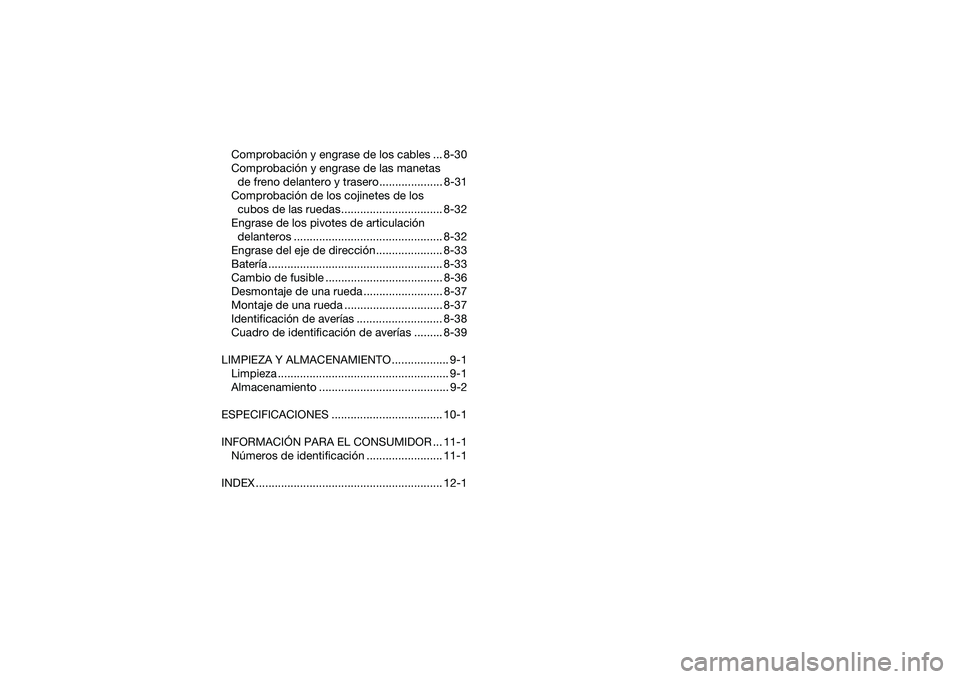

Comprobación y engrase de los cables ... 8-30
Comprobación y engrase de las manetas de freno delantero y trasero .................... 8-31
Comprobación de los cojinetes de los cubos de las ruedas................................ 8-32
Engrase de los pivotes de articulación delanteros ............................................... 8-32
Engrase del eje de dirección..................... 8-33
Batería ....................................................... 8-33
Cambio de fusible ..................................... 8-36
Desmontaje de una rueda ......................... 8-37
Montaje de una rueda ............................... 8-37
Identificación de averías ........................... 8-38
Cuadro de identificación de averías ......... 8-39
LIMPIEZA Y ALMACENAMIENTO .................. 9-1 Limpieza ...................................................... 9-1
Almacenamiento ......................................... 9-2
ESPECIFICACIONES ................................... 10-1
INFORMACIÓN PARA EL CONSUMIDOR ... 11-1 Números de identificación ........................ 11-1
INDEX ........................................................... 12-1
UBD360S0.book Page 3 Tuesday, February 24, 2015 9:54 AM

1-1
1
SBU29681

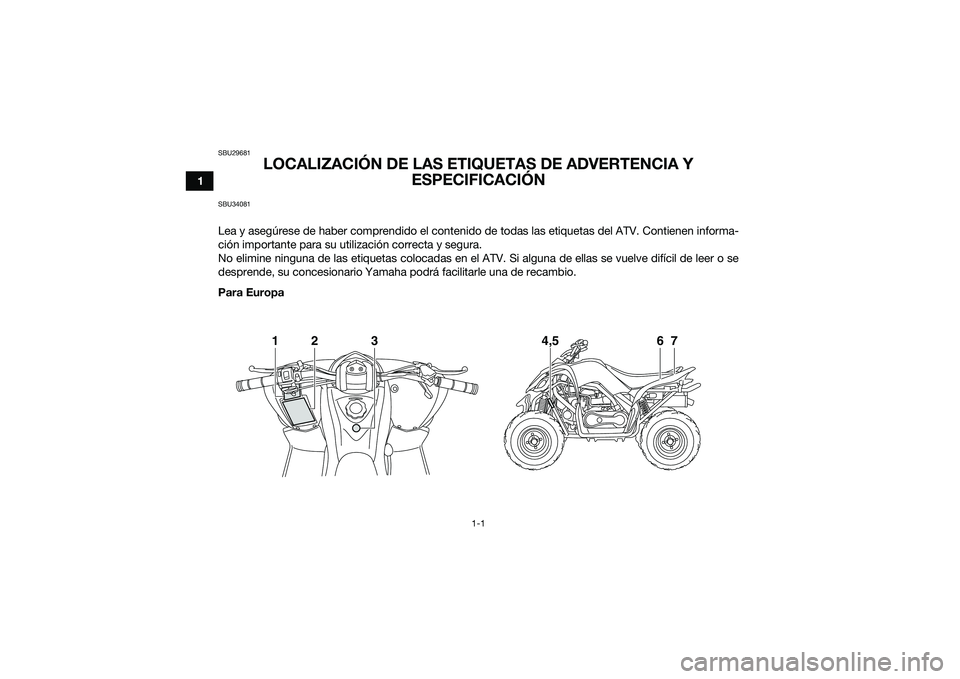

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU34081Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.
Para Europa
1
4,5
6
7
2
3
UBD360S0.book Page 1 Tuesday, February 24, 2015 9:54 AM

1-2
1

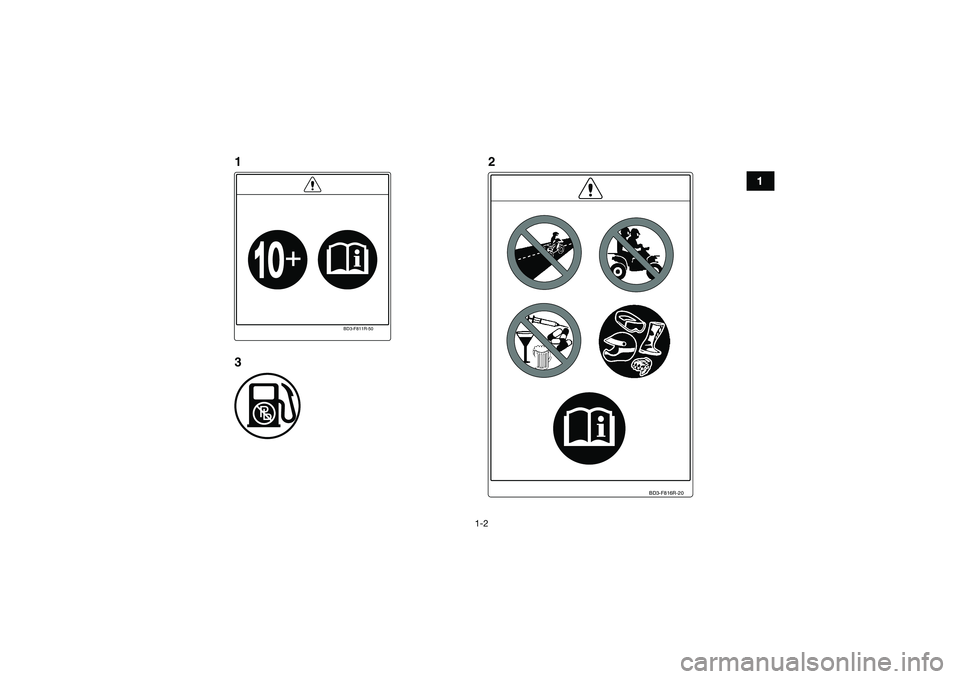

BD3-F816R-20
BD3-F811R-50
1
32
UBD360S0.book Page 2 Tuesday, February 24, 2015 9:54 AM

1-3
1

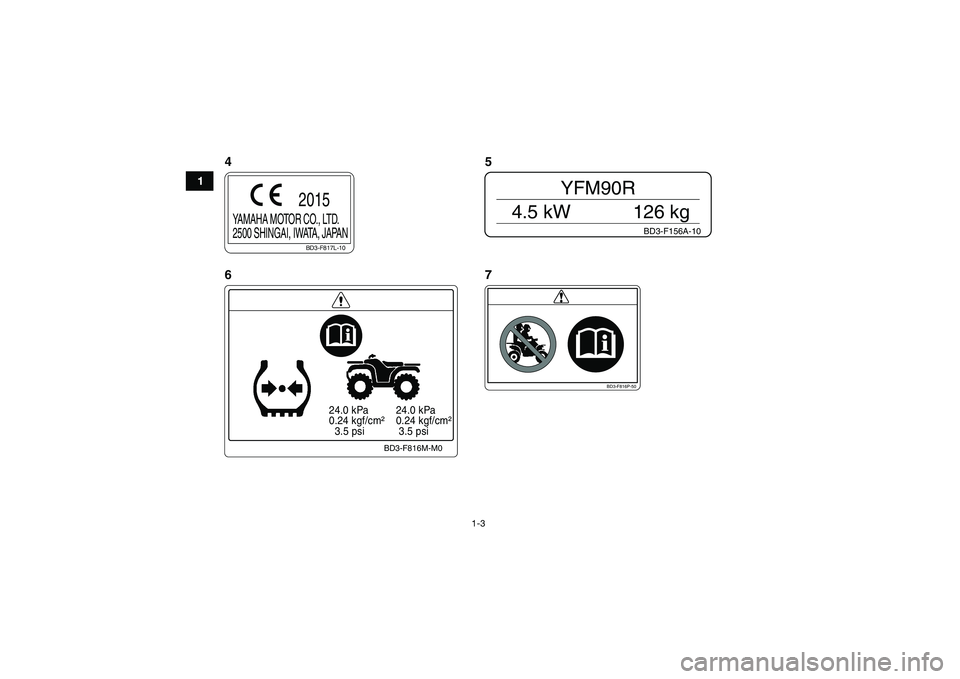

24.0 kPa
0.24 kgf/cm²
3.5 psi 24.0 kPa
0.24 kgf/cm²
3.5 psi
BD3-F816M-M0
BD3-F816P-50
BD3-F156A-10
YFM90R
4.5 kW 126 kg
BD3-F817L-10
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
2015
67 5
4UBD360S0.book Page 3 Tuesday, February 24, 2015 9:54 AM

1-4
1

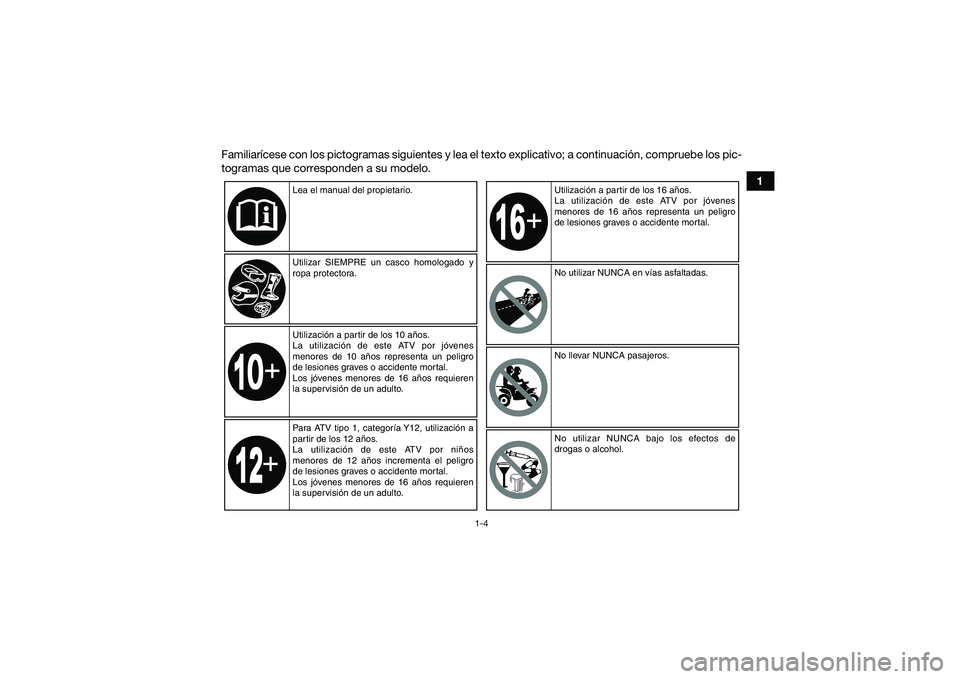

Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Para ATV tipo 1, categoría Y12, utilización a
partir de los 12 años.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto. Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
Utilización a partir de los 10 años.
La utilización de este ATV por jóvenes
menores de 10 años representa un peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
UBD360S0.book Page 4 Tuesday, February 24, 2015 9:54 AM

1-5
1

**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi

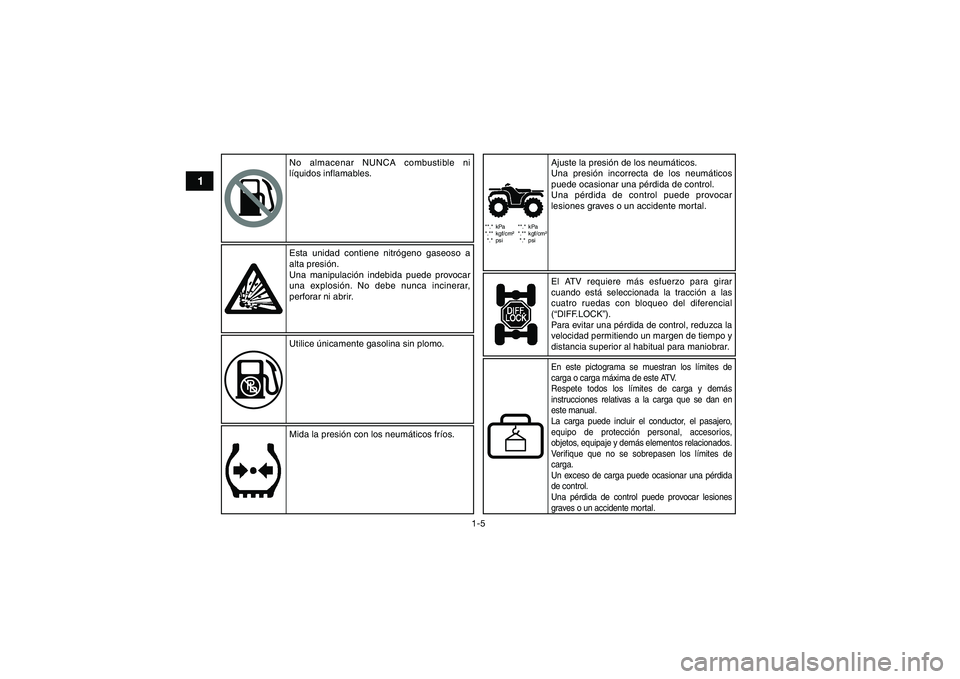

Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos.
El ATV requiere más esfuerzo para girar
cuando está seleccionada la tracción a las
cuatro ruedas con bloqueo del diferencial
(“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca la
velocidad permitiendo un margen de tiempo y
distancia superior al habitual para maniobrar.Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.En este pictograma se muestran los límites de
carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan en
este manual.
La carga puede incluir el conductor, el pasajero,
equipo de protección personal, accesorios,
objetos, equipaje y demás elementos relacionados.
Verifique que no se sobrepasen los límites de
carga.
Un exceso de carga puede ocasionar una pérdida
de control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.
No almacenar NUNCA combustible ni
líquidos inflamables.
UBD360S0.book Page 5 Tuesday, February 24, 2015 9:54 AM

1-6
1
******
*** kW *** kg1
23
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
****1
1
2
3 Modelo
Potencia máxima
Peso en orden de marcha

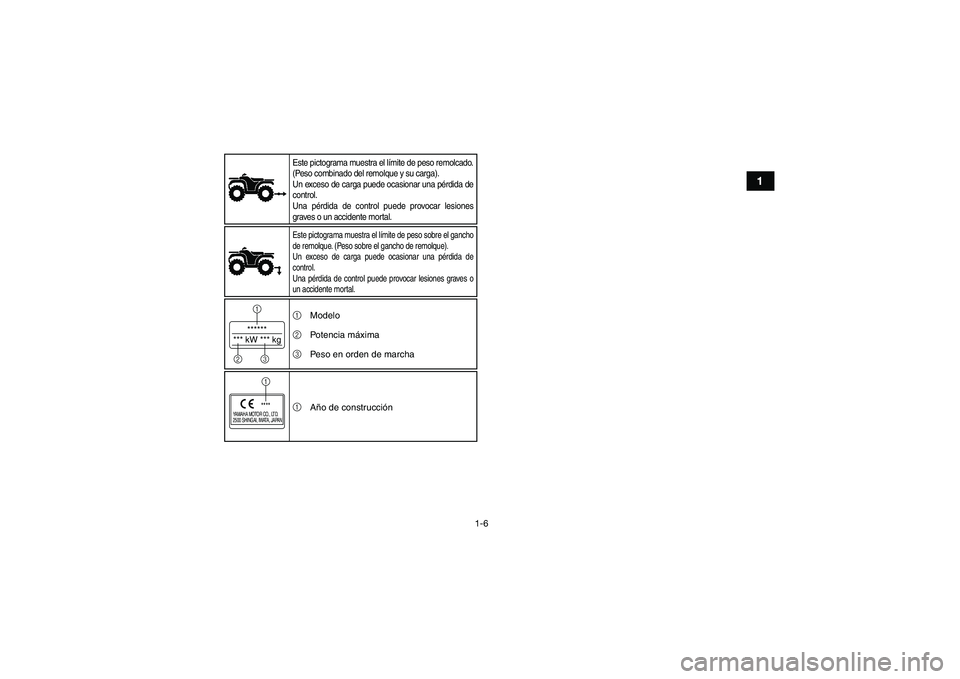

1 Año de construcciónEste pictograma muestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.Este pictograma muestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.
UBD360S0.book Page 6 Tuesday, February 24, 2015 9:54 AM

1-7

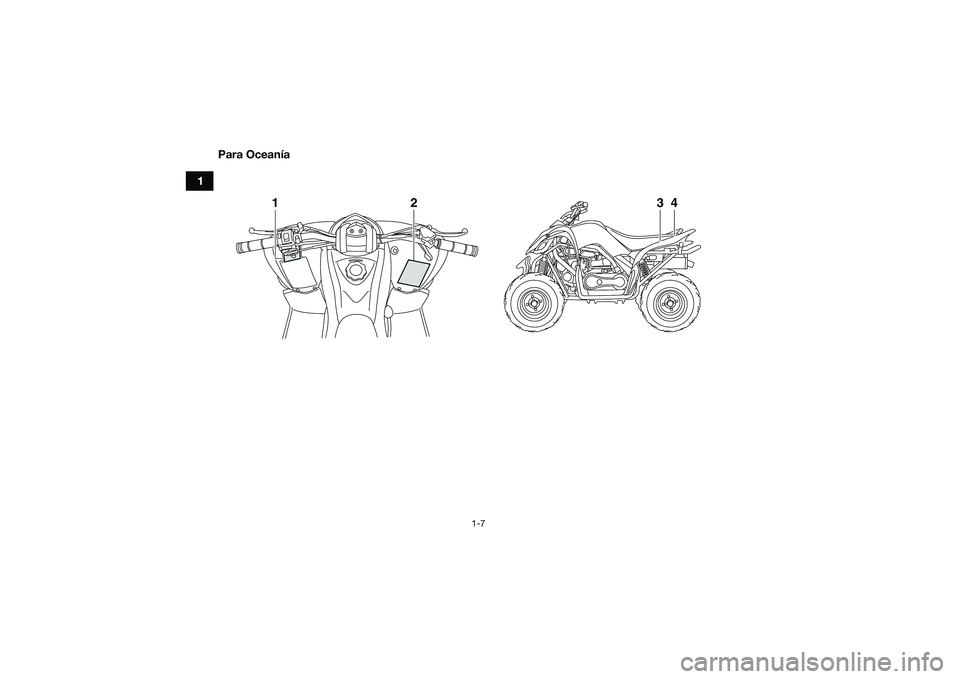

1Para Oceanía
2
1
3
4
UBD360S0.book Page 7 Tuesday, February 24, 2015 9:54 AM

1-8
1

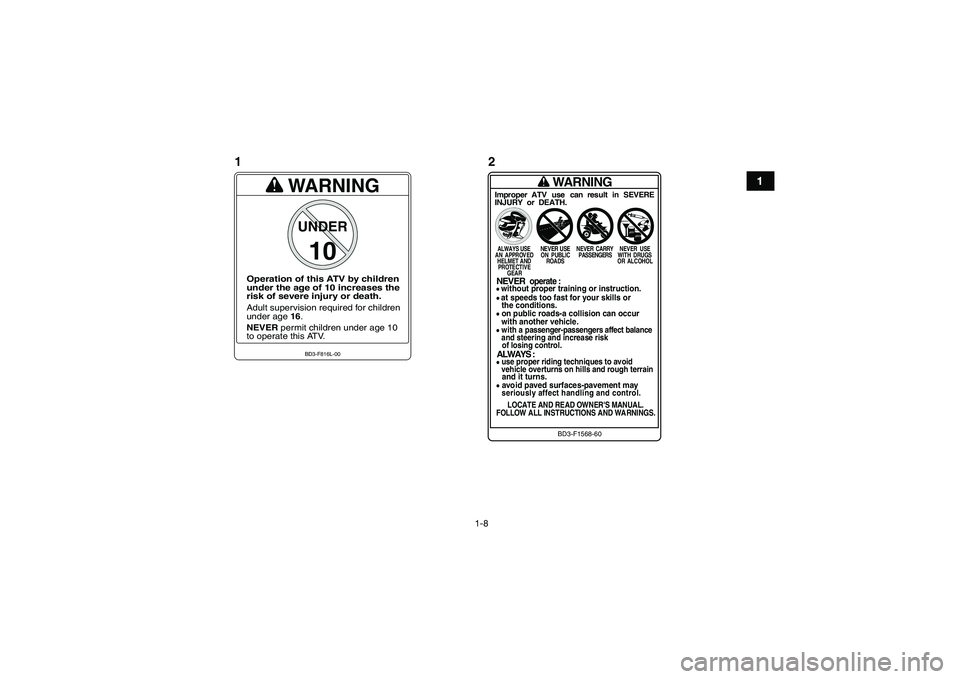

WARNING
Improper ATV use can result in SEVEREINJURY or DEATH.ALWAYS USE
NEVER USE
NEVER CARRY NEVER USE
AN APPROVED ON PUBLIC PASSENGERS WITH DRUGS HELMET AND ROADS OR ALCOHOL
PROTECTIVE
GEAR
NEVER
operate :
without proper training or instruction. at speeds too fast for your skills or
the conditions. on public roads-a collision can occur
with another vehicle. with a passenger-passengers affect balance
and steering and increase risk
of losing control.ALWAYS : use proper riding techniques to avoid vehicle overturns on hills and rough terrainand it turns. avoid paved surfaces-pavement mayseriously affect handling and control.LOCATE AND READ OWNER'S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
BD3-F1568-60
WARNINGUNDER10
Operation of this ATV by children
under the age of 10 increases the
risk of severe injury or death.Adult supervision required for children
under age 16.
NEVER permit children under age 10
to operate this ATV.
BD3-F816L-00
12
UBD360S0.book Page 8 Tuesday, February 24, 2015 9:54 AM

1-9
1
WARNING
OPERATING TIRE PRESSURE : Set with tires cold
Recommended
: Front
: 24.0
kPa,
Rear
: 24.0
kPa,

Minimum
: Front
: 20.7
kPa,
Rear
: 20.7
kPa,

Never set tire pressure below minimum.
It could cause the tire to dislodge from the rim.LOADINGMaximum weight capacity :
82 kg, (181 lbs).
Includes weight of operator, cargo and accessories.Improper tire pressure or overloading can cause
loss of control.
Loss of control can result in severe injury or
death.
3.5 psi
3.5 psi 3.0 psi
3.0 psi(
( )
() () )
BD3-F816M-60
WARNINGNEVER ride as a
passenger.
Passengers can causea loss of control,resulting in SEVEREINJURY or DEATH.BD3-F151H-00
34
