YAMAHA YFM90 2016 Manuale de Empleo (in Spanish)

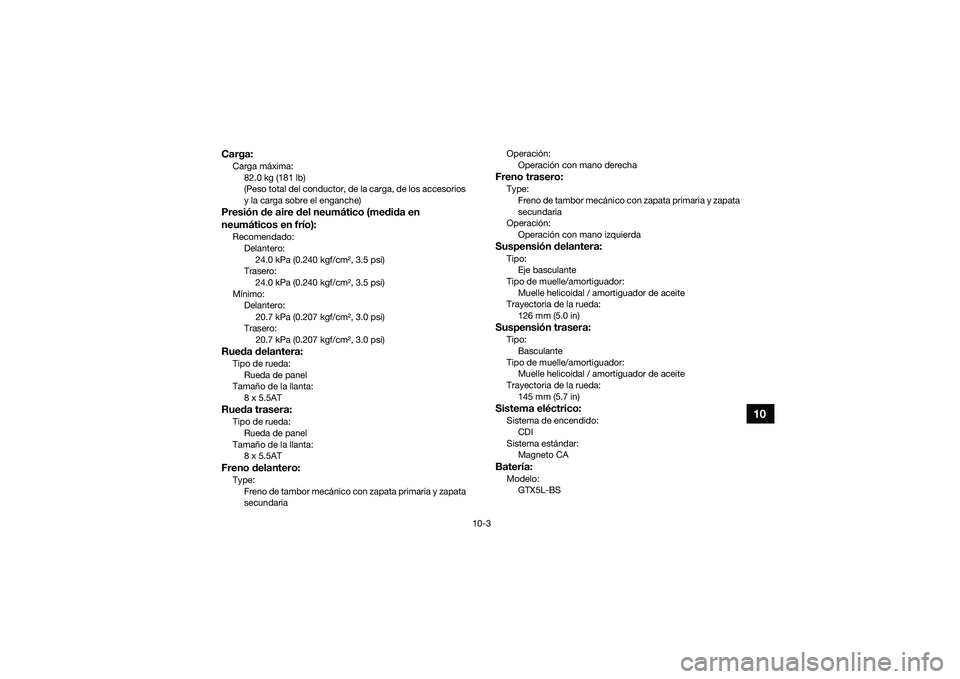

10-3
10
Carga:Carga máxima:82.0 kg (181 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:24.0 kPa (0.240 kgf/cm2, 3.5 psi)
Trasero:
24.0 kPa (0.240 kgf/cm2, 3.5 psi)
Mínimo: Delantero:
20.7 kPa (0.207 kgf/cm2, 3.0 psi)
Trasero: 20.7 kPa (0.207 kgf/cm2, 3.0 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 8 x 5.5ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 8 x 5.5ATFreno delantero:Type:
Freno de tambor mecánico con zapata primaria y zapata
secundaria Operación:
Operación con mano derecha
Freno trasero:Type:
Freno de tambor mecánico con zapata primaria y zapata
secundaria
Operación:
Operación con mano izquierdaSuspensión delantera:Tipo:Eje basculante
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 126 mm (5.0 in)Suspensión trasera:Tipo:
Basculante
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 145 mm (5.7 in)Sistema eléctrico:Sistema de encendido:CDI
Sistema estándar: Magneto CABatería:Modelo:GTX5L-BS
UBD360S0.book Page 3 Tuesday, February 24, 2015 9:54 AM

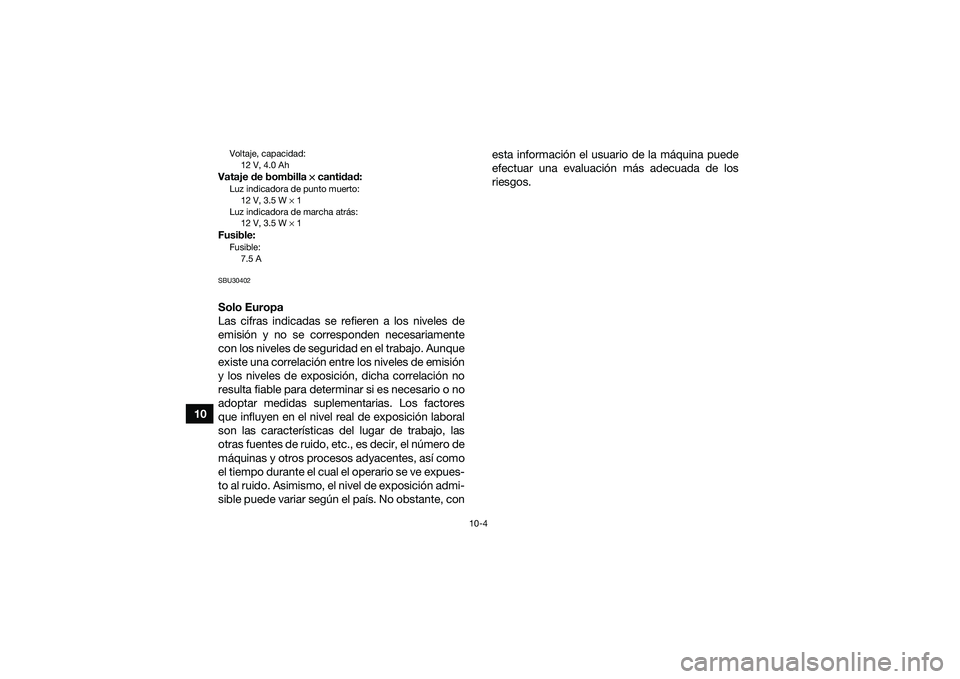

10-4
10
Voltaje, capacidad:12 V, 4.0 AhVataje de bombilla × cantidad:Luz indicadora de punto muerto:
12 V, 3.5 W × 1
Luz indicadora de marcha atrás: 12 V, 3.5 W × 1Fusible:Fusible:
7.5 ASBU30402Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.UBD360S0.book Page 4 Tuesday, February 24, 2015 9:54 AM

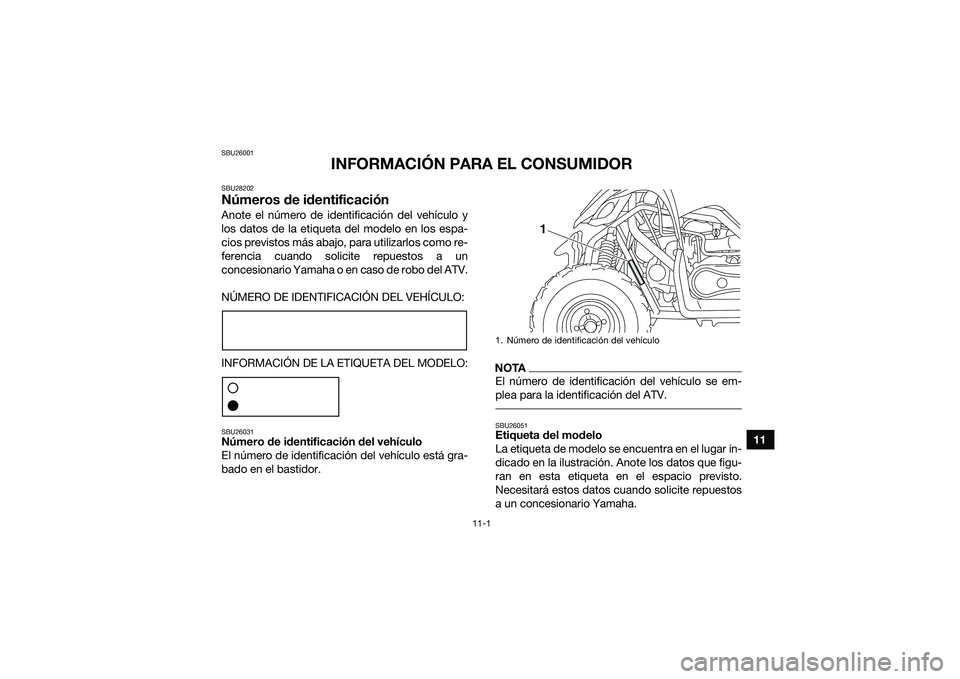

11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR
SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
1
UBD360S0.book Page 1 Tuesday, February 24, 2015 9:54 AM

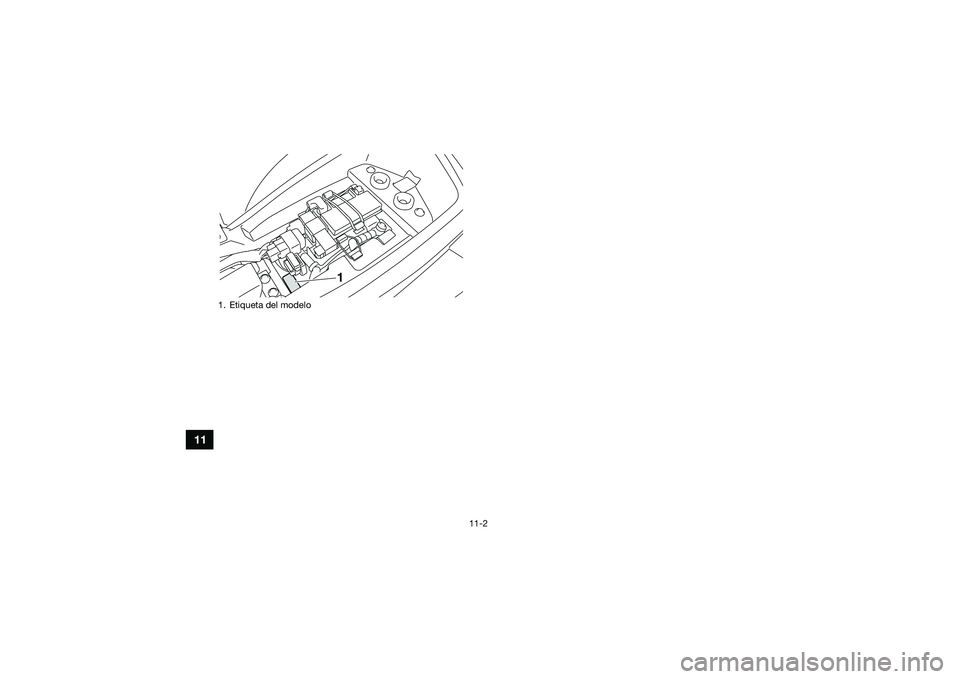

11-2
11
1. Etiqueta del modelo
1
UBD360S0.book Page 2 Tuesday, February 24, 2015 9:54 AM

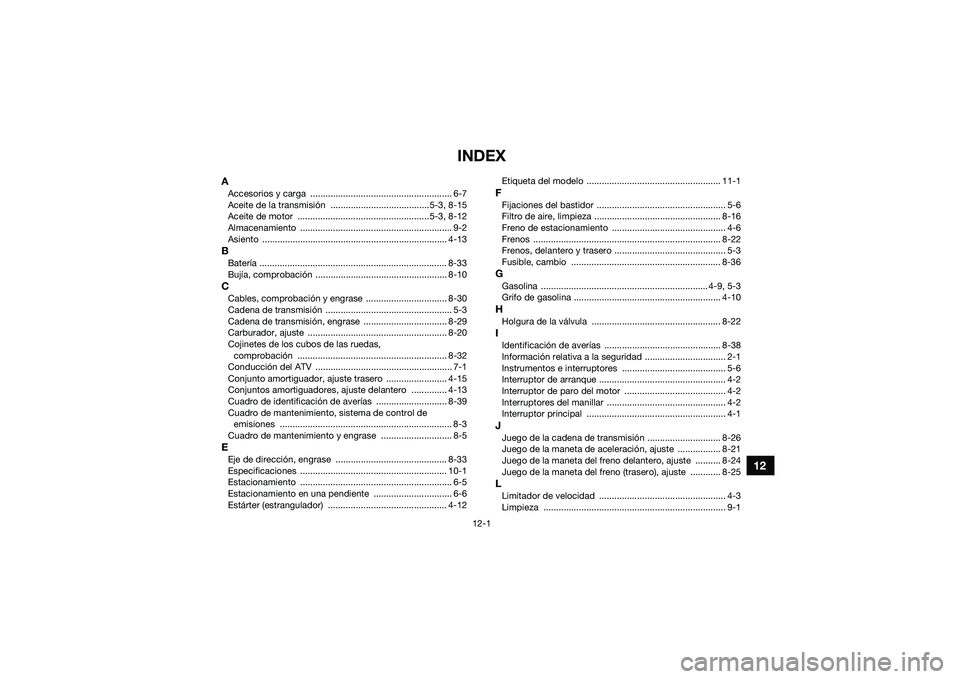

12-1
12
INDEX
AAccesorios y carga ........................................................ 6-7
Aceite de la transmisión .......................................5-3, 8-15
Aceite de motor ....................................................5-3, 8-12
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-13BBatería .......................................................................... 8-33
Bujía, comprobación .................................................... 8-10CCables, comprobación y engrase ................................ 8-30
Cadena de transmisión .................................................. 5-3
Cadena de transmisión, engrase ................................. 8-29
Carburador, ajuste ....................................................... 8-20
Cojinetes de los cubos de las ruedas, comprobación ........................................................... 8-32
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ........................ 4-15
Conjuntos amortiguadores, ajuste delantero .............. 4-13
Cuadro de identificación de averías ............................ 8-39
Cuadro de mantenimiento, sistema de control de emisiones .................................................................... 8-3
Cuadro de mantenimiento y engrase ............................ 8-5EEje de dirección, engrase ............................................ 8-33
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-6
Estárter (estrangulador) ............................................... 4-12 Etiqueta del modelo ..................................................... 11-1
FFijaciones del bastidor ................................................... 5-6
Filtro de aire, limpieza .................................................. 8-16
Freno de estacionamiento ............................................. 4-6
Frenos .......................................................................... 8-22
Frenos, delantero y trasero ............................................ 5-3
Fusible, cambio ........................................................... 8-36GGasolina .................................................................. 4-9, 5-3
Grifo de gasolina .......................................................... 4-10HHolgura de la válvula ................................................... 8-22IIdentificación de averías .............................................. 8-38
Información relativa a la seguridad ................................ 2-1
Instrumentos e interruptores ......................................... 5-6
Interruptor de arranque .................................................. 4-2
Interruptor de paro del motor ........................................ 4-2
Interruptores del manillar ...........
.................................... 4-2
Interruptor principal ....................................................... 4-1JJuego de la cadena de transmisión ............................. 8-26
Juego de la maneta de aceleración, ajuste ................. 8-21
Juego de la maneta del freno delantero, ajuste .......... 8-24
Juego de la maneta del freno (trasero), ajuste ............ 8-25LLimitador de velocidad .................................................. 4-3
Limpieza ........................................................................ 9-1
UBD360S0.book Page 1 Tuesday, February 24, 2015 9:54 AM

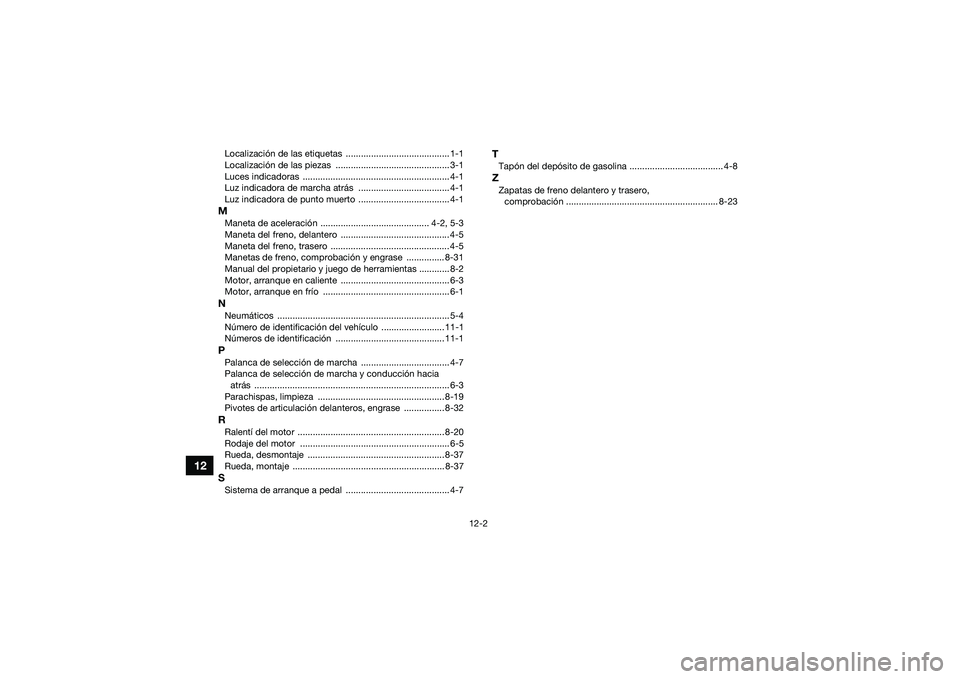

12-2
12
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-1
Luz indicadora de marcha atrás .................................... 4-1
Luz indicadora de punto muerto .................................... 4-1MManeta de aceleración ........................................... 4-2, 5-3
Maneta del freno, delantero ........................................... 4-5
Maneta del freno, trasero ............................................... 4-5
Manetas de freno, comprobación y engrase ............... 8-31
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-4
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................... 4-7
Palanca de selección de marcha y conducción hacia atrás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-19
Pivotes de articulación delanteros, engrase ................ 8-32RRalentí del motor .......................................................... 8-20
Rodaje del motor ........................................................... 6-5
Rueda, desmontaje ...................................................... 8-37
Rueda, montaje ............................................................ 8-37SSistema de arranque a pedal ......................................... 4-7
TTapón del depósito de gasolina ..................................... 4-8ZZapatas de freno delantero y trasero, comprobación ............................................................ 8-23
UBD360S0.book Page 2 Tuesday, February 24, 2015 9:54 AM

UBD360S0.book Page 3 Tuesday, February 24, 2015 9:54 AM

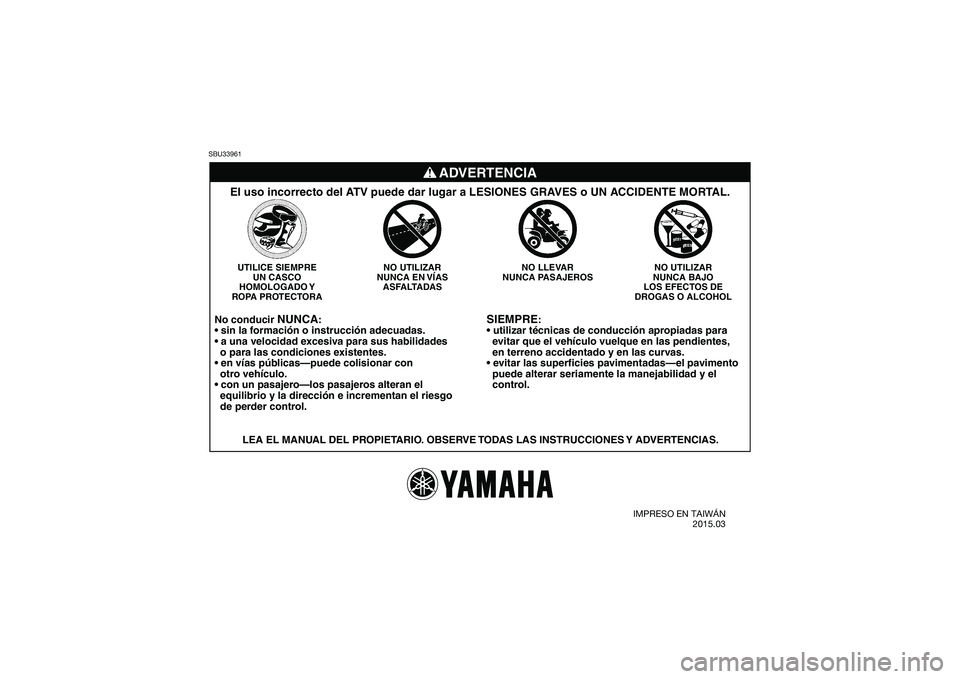

SBU33961
SIEMPRE
:

evitar que el vehículo vuelque en las pendientes,
en terreno accidentado y en las curvas.

puede alterar seriamente la manejabilidad y el
control.
NO UTILIZAR
NUNCA BAJO
LOS EFECTOS DE
DROGAS O ALCOHOL
UTILICE SIEMPRE
UN CASCO
HOMOLOGADO Y
ROPA PROTECTORA NO UTILIZAR
NUNCA EN VÍAS ASFALTADAS NO LLEVAR
NUNCA PASAJEROS
No conducir
NUNCA
:


o para las condiciones existentes.

otro vehículo.

equilibrio y la dirección e incrementan el riesgo
de perder control.
LEA EL MANUAL DEL PROPIETARIO. OBSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS.
El uso incorrecto del ATV puede dar lugar a LESIONES GRAVES o UN ACCIDENTE MORTAL.
ADVERTENCIA
IMPRESO EN TAIWÁN 2015.03
