YAMAHA YFM90R 2020 Manuale de Empleo (in Spanish)

7-25
7
en el ATV y COMPRUEBE EL CORRECTO
FUNCIONAMIENTO DE LOS FRENOS. No siga
conduciendo el ATV hasta que haya recupera-
do una capacidad de frenado suficiente. (Véase
la página 7-20).
UBD364S0.book Page 25 Monday, January 21, 2019 3:19 PM

8-1
8
SBU28789
AJUSTES Y MANTENIMIENTO PERIÓDICOS
SBU21677Con una revisión, ajuste y engrase periódicos el
vehículo se mantendrá en condiciones óptimas de
eficacia y seguridad. La seguridad es una obliga-
ción del propietario y el usuario del vehículo. En
las páginas siguientes se explican los puntos de
revisión, ajuste y engrase del vehículo más impor-
tantes.
ADVERTENCIA
SWB01842La falta de mantenimiento o un mantenimiento
inadecuado pueden incrementar el riesgo de
lesiones graves o mortales durante las opera-
ciones de servicio o uso del vehículo. Si no
está familiarizado con el mantenimiento de ve-
hículos, confíelo a un concesionario Yamaha.
ADVERTENCIA
SWB02563Antes de efectuar cualquier operación de man-
tenimiento, pare el motor, a menos que se indi-
que lo contrario.
Con el motor en marcha, el cuerpo o la ropa
pueden quedar atrapados en las piezas en
movimiento; así mismo, los sistemas eléctri-
cos del vehículo pueden provocar descargas
o un incendio.
 Tener el motor en marcha durante las opera-
ciones de mantenimiento puede ocasionar
lesiones oculares, quemaduras, incendios o
envenenamiento por monóxido de carbono
con el consiguiente peligro de muerte. Para
más información sobre el monóxido de car-
bono, consulte la página 2-7.

ADVERTENCIA
SWB02691Los discos, pinzas, tambores y forros de freno
pueden alcanzar temperaturas muy elevadas
durante el uso. Para evitar posibles quemadu-
ras, deje que los componentes de los frenos se
enfríen antes de tocarlos. Los intervalos que se indican en el cuadro de
mantenimiento periódico deben considerarse
como una guía general en condiciones normales
UBD364S0.book Page 1 Monday, January 21, 2019 3:19 PM

8-2
8
de conducción. No obstante, DEPENDIENDO DE
LA METEOROLOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PARTICU-
LARES DE USO, PUEDE SER NECESARIO
ACORTAR LOS INTERVALOS DE MANTENI-
MIENTO.
SBU33902Manual del propietario y juego de he-
rramientasColoque el manual del propietario en una bolsa de
plástico y, junto con el juego de herramientas,
guárdelo en la parte inferior del asiento.
El objeto de la información que se incluye en este
manual y las herramientas que se suministran en
el juego de herramientas es ayudarle a realizar
operaciones de mantenimiento preventivo y pe-
queñas reparaciones. No obstante, para realizar
correctamente algunas operaciones de manteni-
miento se necesitan herramientas adicionales.
NOTA
El juego de herramientas incluye un manómetro
para los neumáticos.
 Si no dispone de las herramientas o la experien-
cia necesarias para realizar un trabajo determi-
nado, confíelo a un concesionario Yamaha.

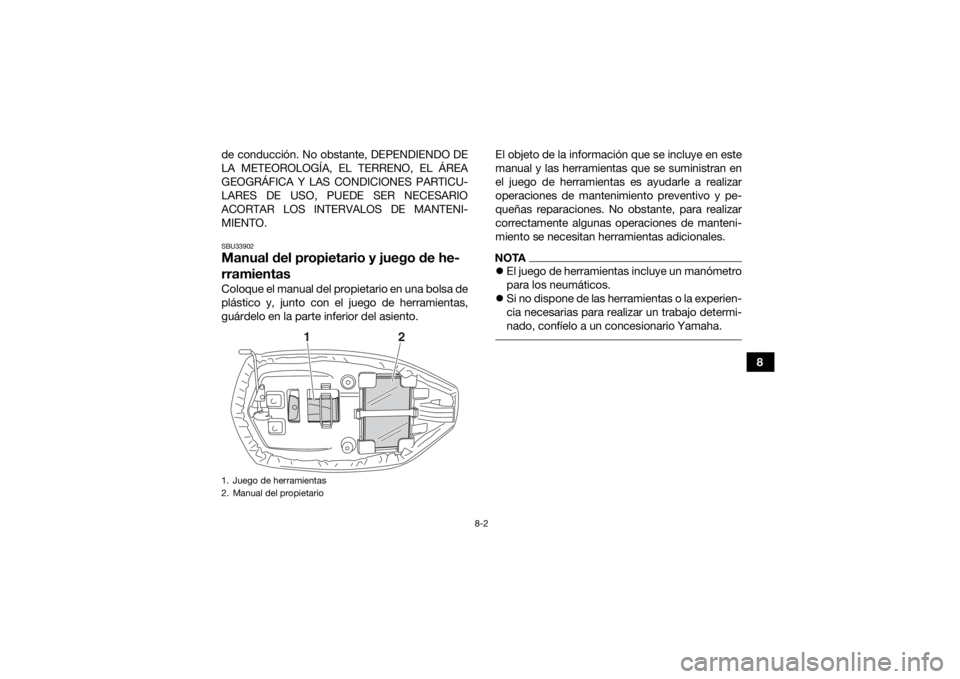

1. Juego de herramientas
2. Manual del propietario
1
2
UBD364S0.book Page 2 Monday, January 21, 2019 3:19 PM

8-3
8
SBU21747Cuadro de mantenimiento periódico: Sistema de control de emisionesNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 *Línea de gasolina • Compruebe si hay grietas o daños en los tubos
de la gasolina y sustitúyalos si es necesario. √√√
2Bujía • Compruebe el funcionamiento, límpiela, ajústela
o sustitúyala si es necesario. √√√√√
3 *Vá l vu l a s • Compruebe la holgura de las válvulas y ajústelas
si es necesario. √ √√√
4 *Carburador • Compruebe el funcionamiento del estárter (es-
trangulador) y realice correcciones si es necesa-
rio.
• Compruebe el ralentí del motor y realice ajustes si es necesario. √√√√
UBD364S0.book Page 3 Monday, January 21, 2019 3:19 PM

8-4
8
5*Sistema del respira-
dero del cárter • Compruebe el tubo del respiradero para ver si
hay grietas u otros daños y sustituya las piezas si
es necesario. √√√
6 *Sistema de escape • Compruebe si hay fugas y sustituya las juntas si
es necesario.
• Compruebe si hay elementos que no estén apre- tados y apriete todas las bridas con tornillo y las
juntas si es necesario. √√√
7 Parachispas •Limpiar. √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBD364S0.book Page 4 Monday, January 21, 2019 3:19 PM

8-5
8
SBU2186ECuadro de mantenimiento periódico: Mantenimiento y engrase generalesNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 Tubo de drenaje del
filtro de aire
•Limpiar.
√√√√√
3 *Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre de la maneta del freno y ajústela si es necesario. √√√√√
• Cambiar zapatas. Siempre que lleguen al límite de desgas-
te
UBD364S0.book Page 5 Monday, January 21, 2019 3:19 PM

8-6
8
4*Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre de la maneta del freno y ajústela si es necesario. √√√√√
•Cambiar zapatas. Siempre que lleguen al límite de desgas-
te
5 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
6 *Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
7 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
8 *Pivotes del brazo
delantero • Lubrique con grasa a base de jabón de litio.
√√√
9 Cadena de transmi-
sión • Compruebe el juego de la cadena de transmisión
y realice ajustes si es necesario.
• Compruebe la alineación de las ruedas traseras y realice correcciones si es necesario.
• Limpiar y lubricar. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBD364S0.book Page 6 Monday, January 21, 2019 3:19 PM

8-7
8
10*Rodillos de la cade-
na de transmisión • Compruebe el grado de desgaste y sustitúyalos
si es necesario. √√√
11 *Correa trapezoidal • Compruebe si hay desgaste, grietas u otros da-
ños y sustitúyala si es necesario. √ √√√
12 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
13 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
14 *Pivotes de articula-
ción delanteros
• Lubrique con grasa a base de jabón de litio.
√√√
15 *Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
16 *Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
17 Aceite de motor • Cambiar.
• Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
18 Tamiz de aceite del
motor •Limpiar.
√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBD364S0.book Page 7 Monday, January 21, 2019 3:19 PM

8-8
8
SBU23062NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas. 19Aceite de la trans-
misión •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √√
20 *Piezas móviles y ca-
bles
•Lubricar.
√√√√
21 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
22 *Interruptor de freno • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
23 *Interruptores • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBD364S0.book Page 8 Monday, January 21, 2019 3:19 PM

8-9
8
SBU23215Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
cualquier bujía, por lo que esta debe desmontarse
y comprobarse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además, el esta-
do de la bujía puede reflejar el estado del motor.

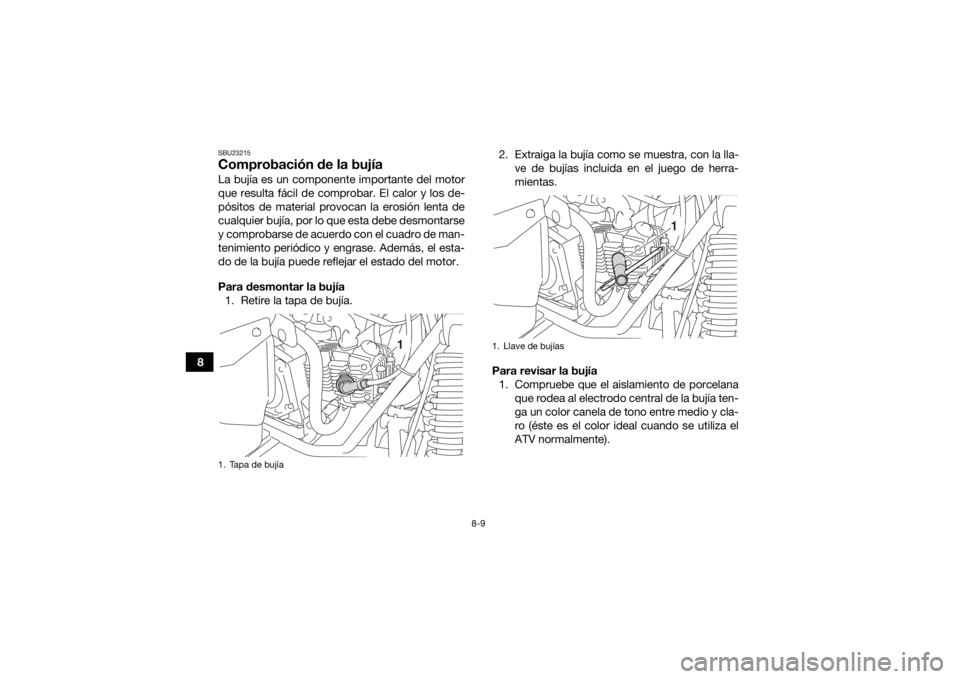

Para desmontar la bujía1. Retire la tapa de bujía. 2. Extraiga la bujía como se muestra, con la lla-
ve de bujías incluida en el juego de herra-
mientas.
Para revisar la bujía 1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
ATV normalmente).1. Tapa de bujía
1
1. Llave de bujías
1
