NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha.
SBU19027Amortiguador traseroLa precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.

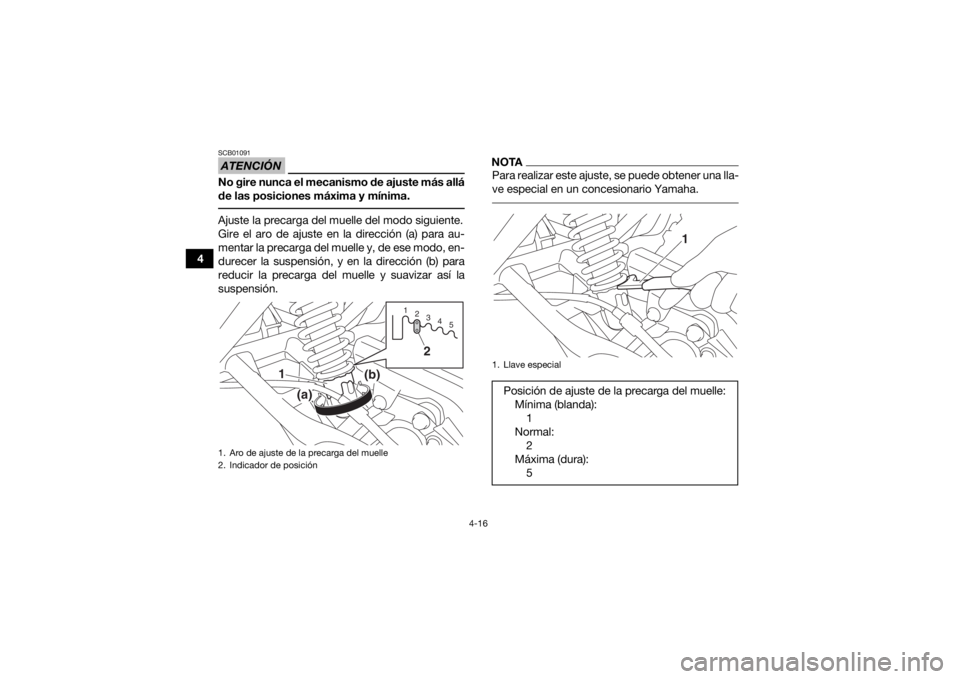

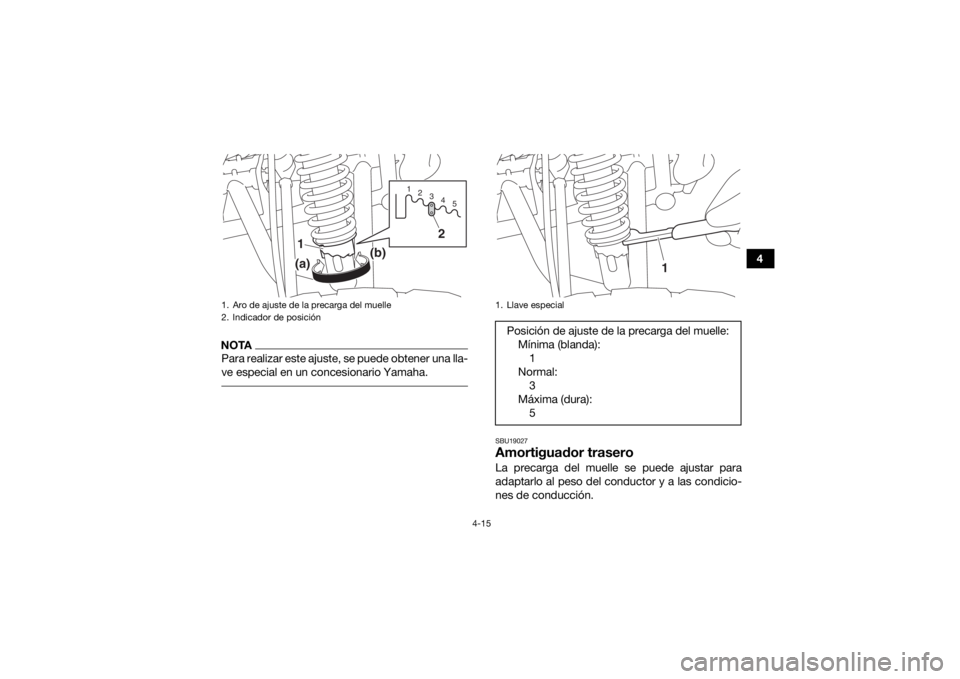

1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
123 45
2
1(a)
(b)
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):1
Normal: 3
Máxima (dura): 5
1
UBD364S0.book Page 15 Monday, January 21, 2019 3:19 PM

4-16
4
ATENCIÓNSCB01091No gire nunca el mecanismo de ajuste más allá
de las posiciones máxima y mínima. Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha.
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
123 45
2
1
(a)
(b)
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):1
Normal: 2
Máxima (dura): 5
1
UBD364S0.book Page 16 Monday, January 21, 2019 3:19 PM

5-1
5
SBU19203
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19226Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00482Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha. Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTOOPERACIÓN PÁGINA
Gasolina • Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
• Compruebe si existen fugas en la línea de gasolina. Corrija si es necesario. 4-9, 5-3
Aceite de motor • Compruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece- sario. 5-3, 8-11
Transmisión • Compruebe si la caja de la transmisión tiene fugas. 5-3, 8-15
UBD364S0.book Page 1 Monday, January 21, 2019 3:19 PM

5-2
5
Freno delantero• Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique el cable si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-3, 8-23, 8-24
Freno trasero • Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique el cable si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-3, 8-23, 8-26
Maneta de aceleración • Verificar si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-3, 8-21
Cables de mando • Verifique si el funcionamiento es suave. Lubrique si es necesario. 8-30
Cadena de transmisión • Compruebe el juego de la cadena de transmisión, y ajuste si es ne-
cesario.
• Compruebe el estado de la cadena. Lubrique si es necesario. 5-3, 8-26, 8-29
Ruedas y neumáticos • Compruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
• Comprobar estado de los neumáticos y profundidad del dibujo. Cambiar si es necesario.
• Comprobar la presión. Corregir si es necesario. 5-4
Manetas del freno • Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario. 8-31
Fijaciones del chasis • Compruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados. 5-6
Instrumentos e interrup-
tores • Compruebe el funcionamiento, y corrija si es necesario. 5-6
ELEMENTO OPERACIÓN PÁGINAUBD364S0.book Page 2 Monday, January 21, 2019 3:19 PM

5-3
5
SBU38000GasolinaCompruebe que haya suficiente gasolina en el de-
pósito antes de iniciar la marcha. Poner gasolina
si es necesario. (Véase la página 4-9).SBU19561Aceite de motorAsegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-11).SBU38541TransmisiónVerifique que no haya ninguna fuga de aceite de la
transmisión.SBU19653Frenos delantero y traseroManetas del freno
Compruebe que el juego libre de las manetas
del freno sea el correcto. Si no lo es, ajústelo.
(Véanse las páginas 8-24 y 8-26). 
Compruebe el funcionamiento de las manetas.
Deben poder moverse con suavidad y deberá
notar una firme sensación al aplicar el freno. De
lo contrario, haga revisar el ATV en un conce-
sionario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si el funcionamien-
to de los frenos es deficiente, compruebe el des-
gaste de las pastillas. (Véase la página 8-23).
SBU19762Maneta de aceleraciónCompruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.SBU19771Cadena de transmisiónCompruebe el estado de la cadena de transmisión
y del juego de la cadena de transmisión. Lubrique
y ajuste la cadena de transmisión si es necesario.
(Véase la página 8-26).
UBD364S0.book Page 3 Monday, January 21, 2019 3:19 PM

5-4
5
SBU19799NeumáticosCompruebe la presión de los neumáticos periódi-
camente para asegurarse de que está en los valo-
res recomendados. Compruebe también que no
hay desgaste ni daños.
Presión de los neumáticos
Utilice un manómetro para comprobar y ajustar la
presión de aire con los neumáticos en frío. La pre-
sión de aire debe ser igual en ambos lados.
¡ADVERTENCIA! El uso de este vehículo con los neumáticos inflados a una presión inade-
cuada puede ocasionar la pérdida de control o
el vuelco, con el consiguiente riesgo de lesio-
nes graves o un accidente mortal. Asimismo,
en condiciones de utilización extremas un neu-
mático inflado a una presión inferior a la espe-
cificada puede salirse de la llanta.
[SWB02542]
Presión recomendada del neumático: Delantero25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Trasero 25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Presión mínima del neumático: Delantero22.0 kPa (0.220 kgf/cm2, 3.2 psi)
Trasero 22.0 kPa (0.220 kgf/cm2, 3.2 psi)
Presión de asentamiento máxima del neumá-
tico: Delantero250 kPa (2.5 kgf/cm2, 36 psi)
Trasero 250 kPa (2.5 kgf/cm2, 36 psi)
UBD364S0.book Page 4 Monday, January 21, 2019 3:19 PM

5-5
5
Manómetro para neumáticos
El vehículo incluye un manómetro de baja presión
para los neumáticos en el equipamiento de serie.
(Véase la página 8-2). Cuando utilice el manóme-
tro, efectúe dos mediciones y utilice la segunda,
ya que la primera puede ser incorrecta debido a la
presencia de arena en el manómetro o en la válvu-
la del neumático.
Desgaste de los neumáticos
Si el neumático está dañado o la profundidad del
dibujo de la banda de rodadura es inferior o igual
a 3 mm (0.12 in), cambie el neumático. Información relativa a los neumáticos
Este ATV está equipado con neumáticos sin cá-
mara provistos de válvula de aire. Después de
realizar pruebas exhaustivas, Yamaha solamente
ha aprobado para este modelo los neumáticos
que se relacionan a continuación.
1. Manómetro de baja presión
2. Válvula de aire del neumático
1
2

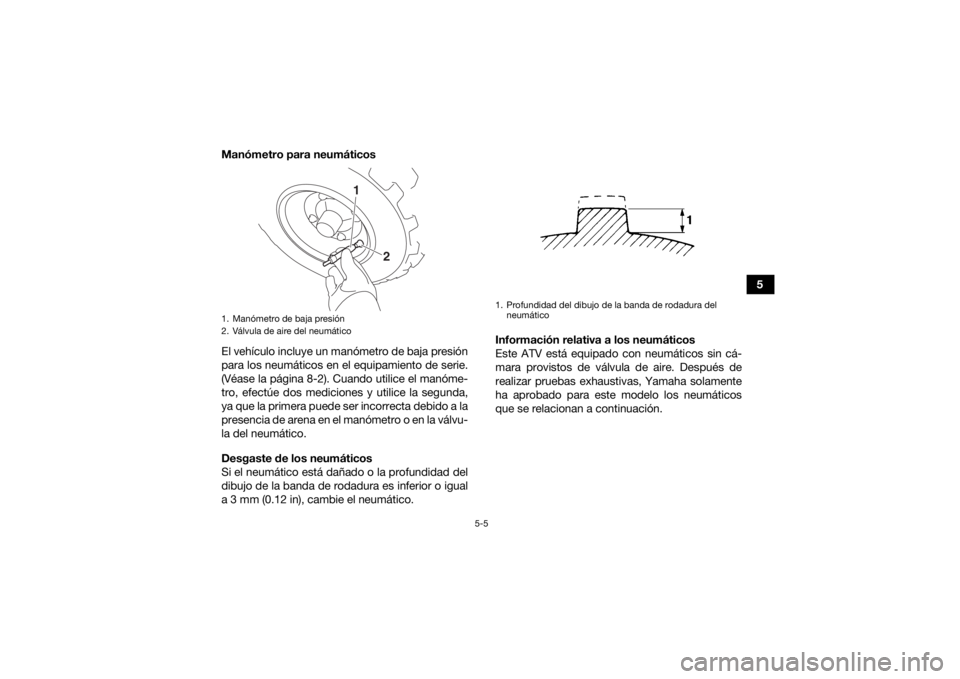

1. Profundidad del dibujo de la banda de rodadura del
neumático
UBD364S0.book Page 5 Monday, January 21, 2019 3:19 PM

5-6
5Neumáticos y llantas no originales
Los neumáticos y llantas con los que se entrega el
ATV han sido diseñados conforme a las prestacio-
nes del vehículo y para aportar una combinación
óptima de manejabilidad, frenada y confort. Es
posible que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
ADVERTENCIA
SWB02552La utilización de neumáticos inadecuados en
este ATV puede ocasionar la pérdida de con-
trol, con el consiguiente riesgo de accidente.
SBU19841Fijaciones del bastidorCompruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.SBU33810Instrumentos e interruptoresCompruebe que todos los instrumentos e inte-
rruptores funcionen correctamente. Corregir si es
necesario.
Delantero:
Marca/modelo:DURO/DI2017
Ta m a ñ o : AT18 x 7-8
Tr a s e r o : Marca/modelo:DURO/DI2016
Ta m a ñ o : AT18 x 9-8
UBD364S0.book Page 6 Monday, January 21, 2019 3:19 PM

6-1
6
SBU19882
FUNCIONAMIENTO
SBU19902Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesiona-
rio Yamaha.
ADVERTENCIA
SWB00632Lea atentamente el manual del propietario
para familiarizarse con todos los mandos y evi-
tar perder el control, lo que puede causar un
accidente o lesiones. SBU33822Arranque del motor en fríoATENCIÓNSCB00151Consulte la sección “Rodaje del motor” de la
página 6-5 antes de poner en funcionamiento
por primera vez el motor.
1. Ponga el freno de estacionamiento. (El motorsolamente se puede poner en marcha cuan-
do está accionada la maneta del freno trase-
ro).
2. Gire el grifo de gasolina a la posición “ON”.
3. Gire la llave a la posición “ON” y sitúe el inte- rruptor de paro del motor en “ ”.
4. Cambie la palanca de selección a la posición de punto muerto. (La luz indicadora de punto
muerto debería encenderse).
5. Sitúe la palanca del estárter (estrangulador) en función de la temperatura ambiente.
Posición (1):
Arranque del motor en frío a una temperatura
ambiente por debajo de 5 °C (40 °F).
Posición (2):
Arranque del motor en frío a una temperatura
ambiente entre 0 °C (30 °F) y 30 °C (90 °F).
Posición (3):
Arranque del motor en frío a una temperatura
ambiente por encima de 25 °C (80 °F).
UBD364S0.book Page 1 Monday, January 21, 2019 3:19 PM

6-2
6Posición de temp. ambiente/estárter (estran-
gulador)
6. Suelte la maneta del acelerador y arranque el motor pulsando el interruptor de arranque.
NOTASi el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo.
Espere unos segundos antes de intentarlo de
nuevo. Cada arranque debe ser lo más breve posible a fin de conservar la energía de la bate-
ría. No accione el arranque del motor durante
más de 10 segundos seguidos.
 Si el motor no arranca con el interruptor de
arranque, intente utilizar el sistema de arranque
a pedal. (Véase la página 4-7).
7. Si el motor arranca con la palanca del estárter
(estrangulador) en la posición (1), sitúe la pa-
lanca en la posición (2) para calentar el motor.
Si el motor arranca con la palanca del estárter
(estrangulador) en la posición (2), mantenga
la palanca en esta posición para calentar el
motor.
8. Siga calentando el motor hasta que funcione con un ralentí suave y, a continuación, vuelva
a situar la palanca del estárter (estrangulador)
en la posición (3) antes de iniciar la marcha.NOTAEl motor está caliente cuando responde rápida-
mente al acelerador con el estárter (estrangulador)
desactivado. 9. Suelte el freno de estacionamiento.

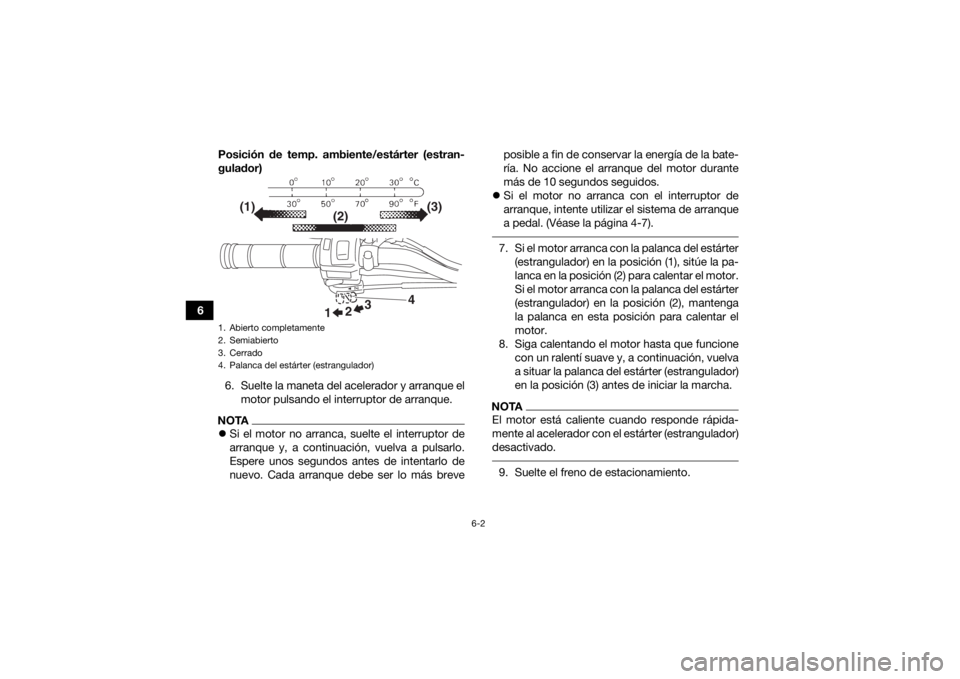

1. Abierto completamente
2. Semiabierto
3. Cerrado
4. Palanca del estárter (estrangulador)
4
3
2
1
(1) (3)
(2)
