Page 151 of 156
10-4
1
2
3
4
5
6
7
8
910
11
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et pneumati-
que
Débattement des roues:
230 mm (9.1 in)
Suspension arrière:
Type:
Bras oscillant (suspension à liaison)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et pneumati-
que
Débattement des roues:
270 mm (10.6 in)
Partie électrique:
Système d’allumage:
DC CDI
Système de charge: Alternateur avec rotor à aimantation permanente
Batterie:
Modèle:
GT7B-4
Voltage, capacité:
12 V, 6.5 Ah
Phare:
Type d’ampoule:
Ampoule au krypton
Voltage et wattage d’ampoule x quantité:
Phare:
12 V, 30.0/30.0 W
×
2
Feu arrière/stop:
12 V, 0.5/3.9 W
×
1
Témoin du point mort:
12 V, 1.7 W
×
1
Témoin d’avertissement de la température du liquide de re-
froidissement:
12 V, 1.7 W
×
1
Fusibles:
Fusible principal:
15.0 A
Page 152 of 156
11-1
1
2
3
4
5
6
7
8
9
1011
FBU26000

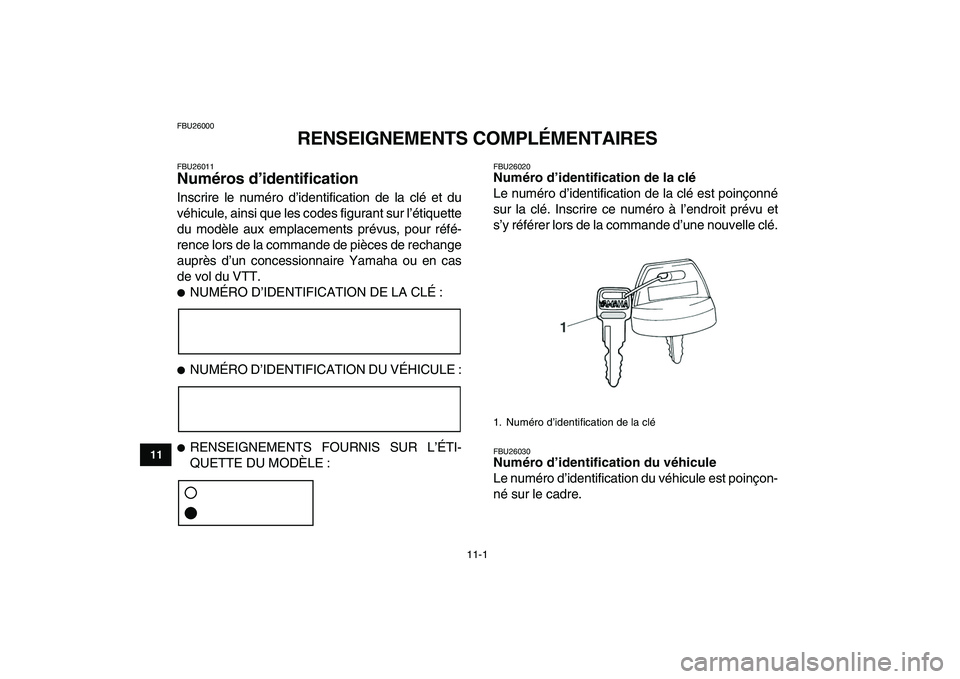

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011
Numéros d’identification
Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ :
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020
Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une nouvelle clé.
FBU26030
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poinçon-
né sur le cadre.
1. Numéro d’identification de la clé
Page 153 of 156
11-2
1
2
3
4
5
6
7
8
9
1011
N.B.:
Le numéro d’identification du véhicule permet
d’identifier le VTT.
FBU26050
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1. Étiquette des codes du modèle
1
Page 154 of 156

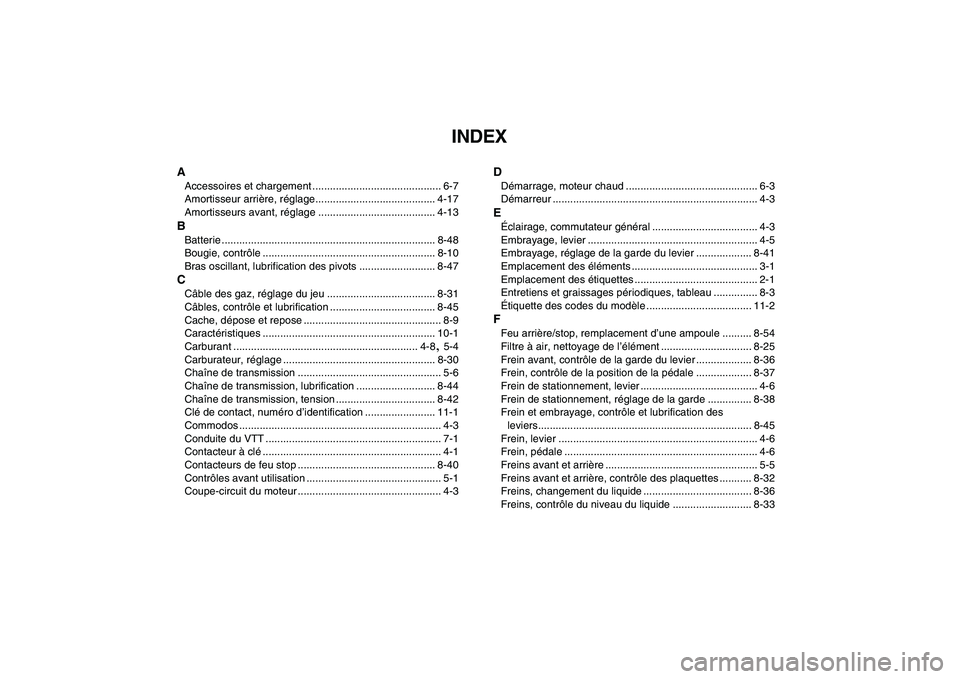

INDEX
A
Accessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage......................................... 4-17
Amortisseurs avant, réglage ........................................ 4-13
B
Batterie ......................................................................... 8-48
Bougie, contrôle ........................................................... 8-10
Bras oscillant, lubrification des pivots .......................... 8-47
C
Câble des gaz, réglage du jeu ..................................... 8-31
Câbles, contrôle et lubrification .................................... 8-45
Cache, dépose et repose ............................................... 8-9
Caractéristiques ........................................................... 10-1
Carburant ............................................................... 4-8
,
5-4
Carburateur, réglage .................................................... 8-30
Chaîne de transmission ................................................. 5-6
Chaîne de transmission, lubrification ........................... 8-44
Chaîne de transmission, tension .................................. 8-42
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-3
Conduite du VTT ............................................................ 7-1
Contacteur à clé............................................................. 4-1
Contacteurs de feu stop ............................................... 8-40
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-3
D
Démarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-3
E
Éclairage, commutateur général .................................... 4-3
Embrayage, levier .......................................................... 4-5
Embrayage, réglage de la garde du levier ................... 8-41
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretiens et graissages périodiques, tableau ............... 8-3
Étiquette des codes du modèle .................................... 11-2
F
Feu arrière/stop, remplacement d’une ampoule .......... 8-54
Filtre à air, nettoyage de l’élément ............................... 8-25
Frein avant, contrôle de la garde du levier ................... 8-36
Frein, contrôle de la position de la pédale ................... 8-37
Frein de stationnement, levier ........................................ 4-6
Frein de stationnement, réglage de la garde ............... 8-38
Frein et embrayage, contrôle et lubrification des
leviers......................................................................... 8-45
Frein, levier .................................................................... 4-6
Frein, pédale .................................................................. 4-6
Freins avant et arrière .................................................... 5-5
Freins avant et arrière, contrôle des plaquettes ........... 8-32
Freins, changement du liquide ..................................... 8-36
Freins, contrôle du niveau du liquide ........................... 8-33
Page 155 of 156
Fusible, remplacement..................................................8-50
H
Huile moteur....................................................................5-4
Huile moteur et élément du filtre ...................................8-15
I
Instruments, éclairage et commandes ............................5-8
L
Levier des gaz.........................................................4-3
,
5-5
Limiteur de vitesse ..........................................................4-4
Liquide de refroidissement ....................................5-4
,
8-20
M
Manuel du propriétaire et trousse de réparation .............8-1
Moteur, mise en marche à froid ......................................6-1
N
Nettoyage........................................................................9-1
Numéros d’identification................................................11-1
P
Pannes, diagnostic........................................................8-55
Pannes, schémas de diagnostic ...................................8-57
Pare-étincelles, nettoyage ............................................8-28
Pédale de frein et sélecteur de vitesses, contrôle et
lubrification .................................................................8-46
Phare, remplacement d’une ampoule ...........................8-51
Phares, réglage du faisceau .........................................8-53
Pneus ..............................................................................5-6
Pneus, limite d’usure.......................................................5-8
Pneus, mesure de la pression ........................................5-7
R
Régime de ralenti du moteur.........................................8-31
Remisage ........................................................................9-2
Réservoir de carburant, bouchon....................................4-8Robinet de carburant ................................................... 4-10
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-54
Roues, repose.............................................................. 8-55
Roulements de roue, contrôle ...................................... 8-47
S
Sécurité.......................................................................... 1-1
Sélecteur de vitesses ..................................................... 4-7
Selle ............................................................................. 4-12
Soupapes, jeu .............................................................. 8-32
Starter .......................................................................... 4-11
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6
T
Témoin d’alerte du liquide de refroidissement ............... 4-2
Témoin du point mort ..................................................... 4-2
Témoin et témoin d’alerte .............................................. 4-2
Triangles de suspension, lubrification des pivots......... 8-47
V
Véhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
Vitesses, changement des ............................................. 6-3
Page 156 of 156
2006.04-0.8x2 !
(F)
YAMAHA MOTOR CO., LTD.
