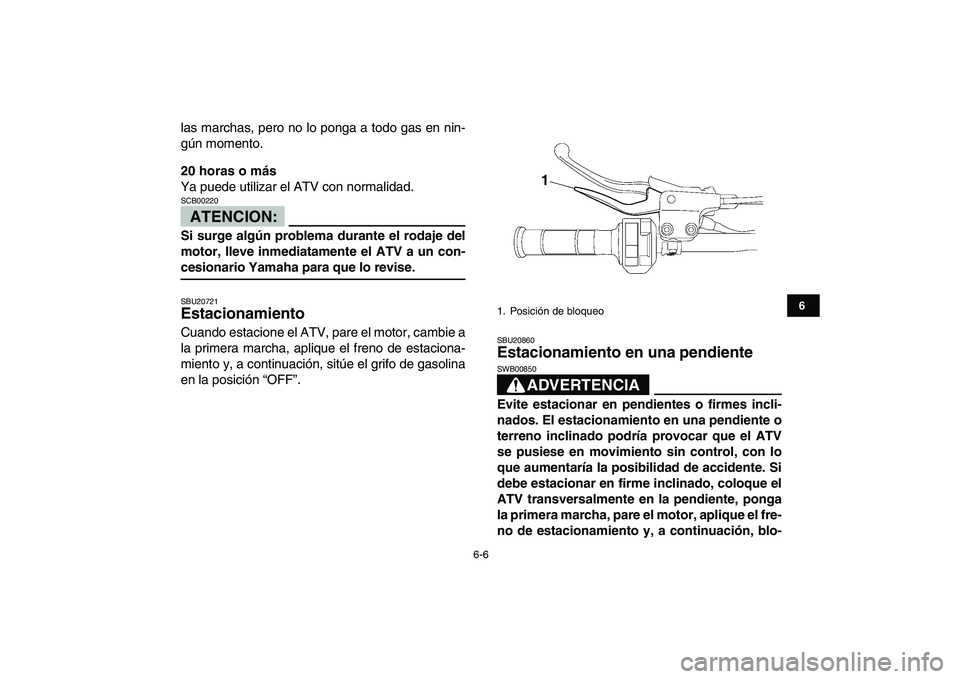

las marchas, pero no lo ponga a todo gas en nin-
gún momento.
20 horas o más
Ya puede utilizar el ATV con normalidad.
ATENCION:

SCB00220
Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-
cesionario Yamaha para que lo revise.
SBU20721
Estacionamiento
Cuando estacione el ATV, pare el motor, cambie a
la primera marcha, aplique el freno de estaciona-
miento y, a continuación, sitúe el grifo de gasolina
en la posición “OFF”.
SBU20860
Estacionamiento en una pendiente ADVERTENCIA
SWB00850
Evite estacionar en pendientes o firmes incli-
nados. El estacionamiento en una pendiente o
terreno inclinado podría provocar que el ATV
se pusiese en movimiento sin control, con lo
que aumentaría la posibilidad de accidente. Si
debe estacionar en firme inclinado, coloque el
ATV transversalmente en la pendiente, ponga
la primera marcha, pare el motor, aplique el fre-
no de estacionamiento y, a continuación, blo-
1. Posición de bloqueo1

6-7
1
2
3
4
56
7
8
9
10
11

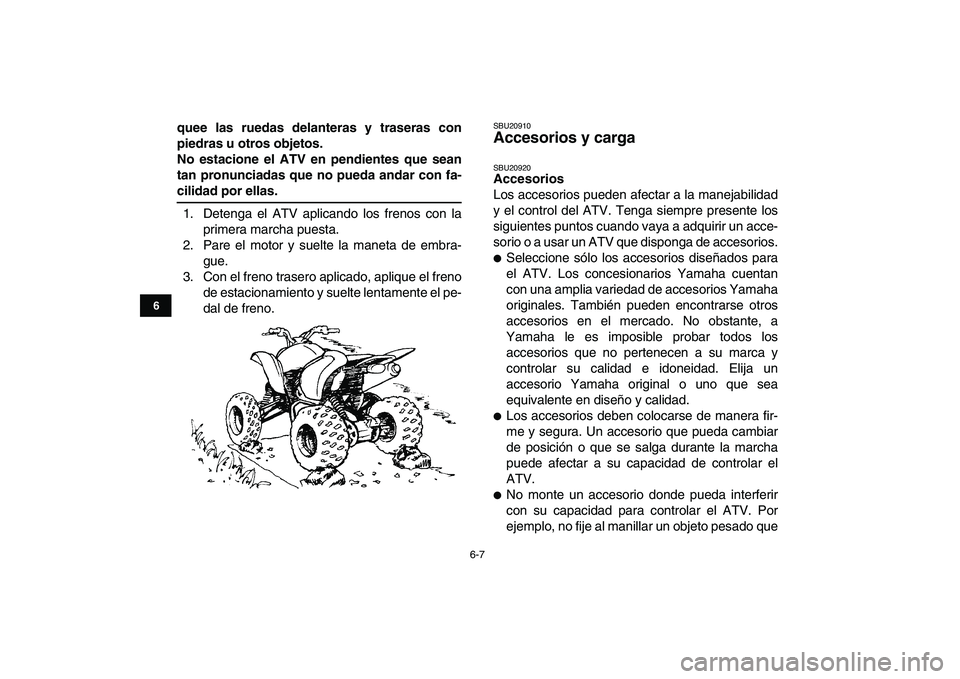

quee las ruedas delanteras y traseras con
piedras u otros objetos.
No estacione el ATV en pendientes que sean
tan pronunciadas que no pueda andar con fa-
cilidad por ellas.
1. Detenga el ATV aplicando los frenos con la
primera marcha puesta.
2. Pare el motor y suelte la maneta de embra-
gue.
3. Con el freno trasero aplicado, aplique el freno
de estacionamiento y suelte lentamente el pe-
dal de freno.
SBU20910
Accesorios y carga
SBU20920
Accesorios
Los accesorios pueden afectar a la manejabilidad
y el control del ATV. Tenga siempre presente los
siguientes puntos cuando vaya a adquirir un acce-
sorio o a usar un ATV que disponga de accesorios.

Seleccione sólo los accesorios diseñados para
el ATV. Los concesionarios Yamaha cuentan
con una amplia variedad de accesorios Yamaha
originales. También pueden encontrarse otros
accesorios en el mercado. No obstante, a
Yamaha le es imposible probar todos los
accesorios que no pertenecen a su marca y
controlar su calidad e idoneidad. Elija un
accesorio Yamaha original o uno que sea
equivalente en diseño y calidad.

Los accesorios deben colocarse de manera fir-
me y segura. Un accesorio que pueda cambiar
de posición o que se salga durante la marcha
puede afectar a su capacidad de controlar el
ATV.

No monte un accesorio donde pueda interferir
con su capacidad para controlar el ATV. Por
ejemplo, no fije al manillar un objeto pesado que

6-8
1
2
3
4
56
7
8
9
10
11

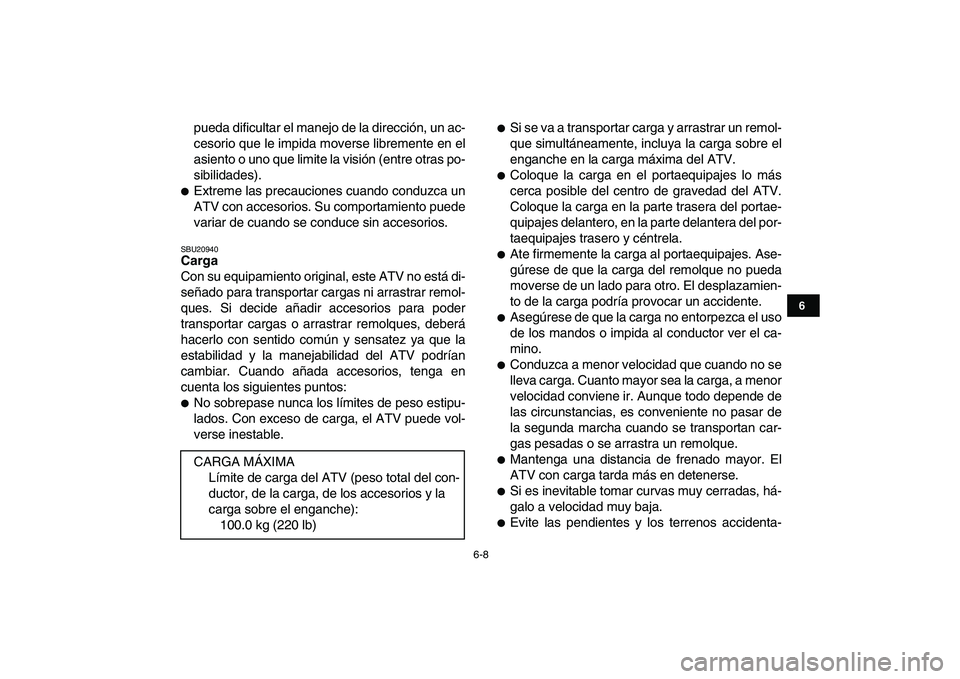

pueda dificultar el manejo de la dirección, un ac-
cesorio que le impida moverse libremente en el
asiento o uno que limite la visión (entre otras po-
sibilidades).

Extreme las precauciones cuando conduzca un
ATV con accesorios. Su comportamiento puede
variar de cuando se conduce sin accesorios.
SBU20940
Carga
Con su equipamiento original, este ATV no está di-
señado para transportar cargas ni arrastrar remol-
ques. Si decide añadir accesorios para poder
transportar cargas o arrastrar remolques, deberá
hacerlo con sentido común y sensatez ya que la
estabilidad y la manejabilidad del ATV podrían
cambiar. Cuando añada accesorios, tenga en
cuenta los siguientes puntos:

No sobrepase nunca los límites de peso estipu-
lados. Con exceso de carga, el ATV puede vol-
verse inestable.

Si se va a transportar carga y arrastrar un remol-
que simultáneamente, incluya la carga sobre el
enganche en la carga máxima del ATV.

Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del por-
taequipajes trasero y céntrela.

Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.

Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino.

Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir. Aunque todo depende de
las circunstancias, es conveniente no pasar de
la segunda marcha cuando se transportan car-
gas pesadas o se arrastra un remolque.

Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.

Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.

Evite las pendientes y los terrenos accidenta- CARGA MÁXIMA
Límite de carga del ATV (peso total del con-
ductor, de la carga, de los accesorios y la
carga sobre el enganche):
100.0 kg (220 lb)

6-9
1
2
3
4
56
7
8
9
10
11

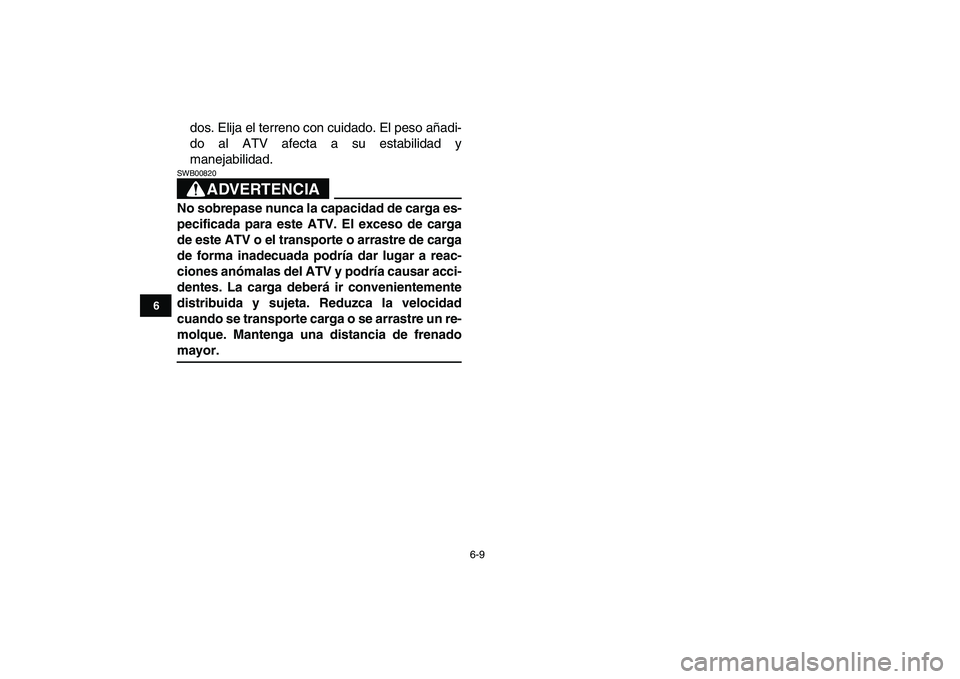

dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
ADVERTENCIA

SWB00820
No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad
cuando se transporte carga o se arrastre un re-
molque. Mantenga una distancia de frenado
mayor.

7-1
1
2
3
4
5
67
8
9
10
11

SBU21141
CONDUCCIÓN DEL ATV

7-2
1
2
3
4
5
67
8
9
10
11

SBU21611

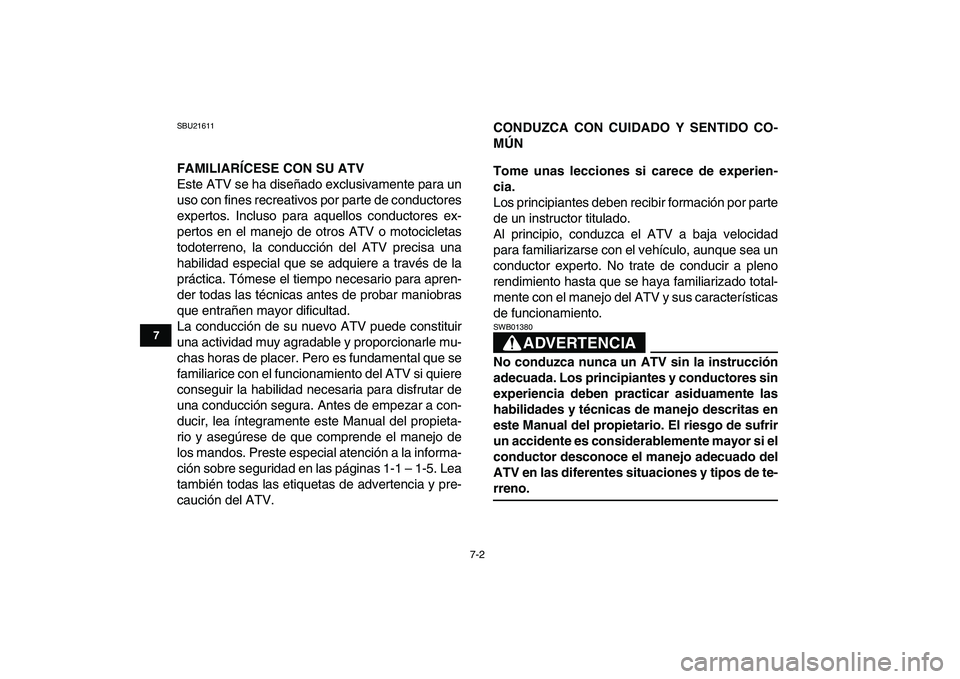

FAMILIARÍCESE CON SU ATV
Este ATV se ha diseñado exclusivamente para un
uso con fines recreativos por parte de conductores
expertos. Incluso para aquellos conductores ex-
pertos en el manejo de otros ATV o motocicletas
todoterreno, la conducción del ATV precisa una
habilidad especial que se adquiere a través de la
práctica. Tómese el tiempo necesario para apren-
der todas las técnicas antes de probar maniobras
que entrañen mayor dificultad.
La conducción de su nuevo ATV puede constituir
una actividad muy agradable y proporcionarle mu-
chas horas de placer. Pero es fundamental que se
familiarice con el funcionamiento del ATV si quiere
conseguir la habilidad necesaria para disfrutar de
una conducción segura. Antes de empezar a con-
ducir, lea íntegramente este Manual del propieta-
rio y asegúrese de que comprende el manejo de
los mandos. Preste especial atención a la informa-
ción sobre seguridad en las páginas 1-1 – 1-5. Lea
también todas las etiquetas de advertencia y pre-
caución del ATV.
CONDUZCA CON CUIDADO Y SENTIDO CO-
MÚN
Tome unas lecciones si carece de experien-
cia.
Los principiantes deben recibir formación por parte
de un instructor titulado.
Al principio, conduzca el ATV a baja velocidad
para familiarizarse con el vehículo, aunque sea un
conductor experto. No trate de conducir a pleno
rendimiento hasta que se haya familiarizado total-
mente con el manejo del ATV y sus características
de funcionamiento.
ADVERTENCIA
SWB01380
No conduzca nunca un ATV sin la instrucción
adecuada. Los principiantes y conductores sin
experiencia deben practicar asiduamente las
habilidades y técnicas de manejo descritas en
este Manual del propietario. El riesgo de sufrir
un accidente es considerablemente mayor si el
conductor desconoce el manejo adecuado del
ATV en las diferentes situaciones y tipos de te-
rreno.

7-3
1
2
3
4
5
67
8
9
10
11

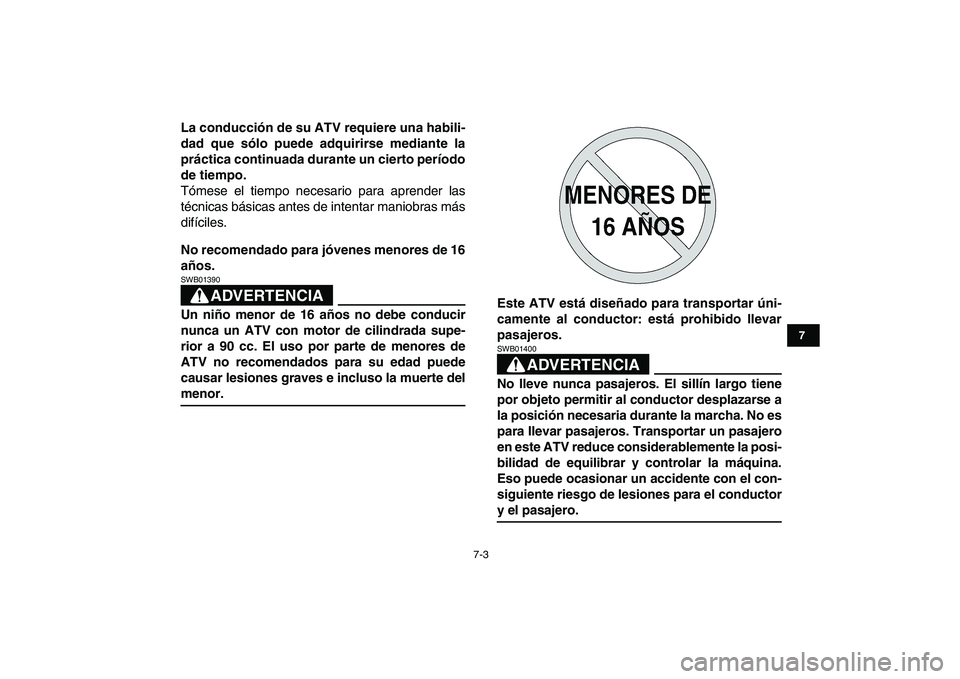

La conducción de su ATV requiere una habili-
dad que sólo puede adquirirse mediante la
práctica continuada durante un cierto período
de tiempo.
Tómese el tiempo necesario para aprender las
técnicas básicas antes de intentar maniobras más
difíciles.
No recomendado para jóvenes menores de 16
años.
ADVERTENCIA

SWB01390
Un niño menor de 16 años no debe conducir
nunca un ATV con motor de cilindrada supe-
rior a 90 cc. El uso por parte de menores de
ATV no recomendados para su edad puede
causar lesiones graves e incluso la muerte del
menor.Este ATV está diseñado para transportar úni-
camente al conductor: está prohibido llevar
pasajeros.
ADVERTENCIA
SWB01400
No lleve nunca pasajeros. El sillín largo tiene
por objeto permitir al conductor desplazarse a
la posición necesaria durante la marcha. No es
para llevar pasajeros. Transportar un pasajero
en este ATV reduce considerablemente la posi-
bilidad de equilibrar y controlar la máquina.
Eso puede ocasionar un accidente con el con-
siguiente riesgo de lesiones para el conductor
y el pasajero.

7-4
1
2
3
4
5
67
8
9
10
11

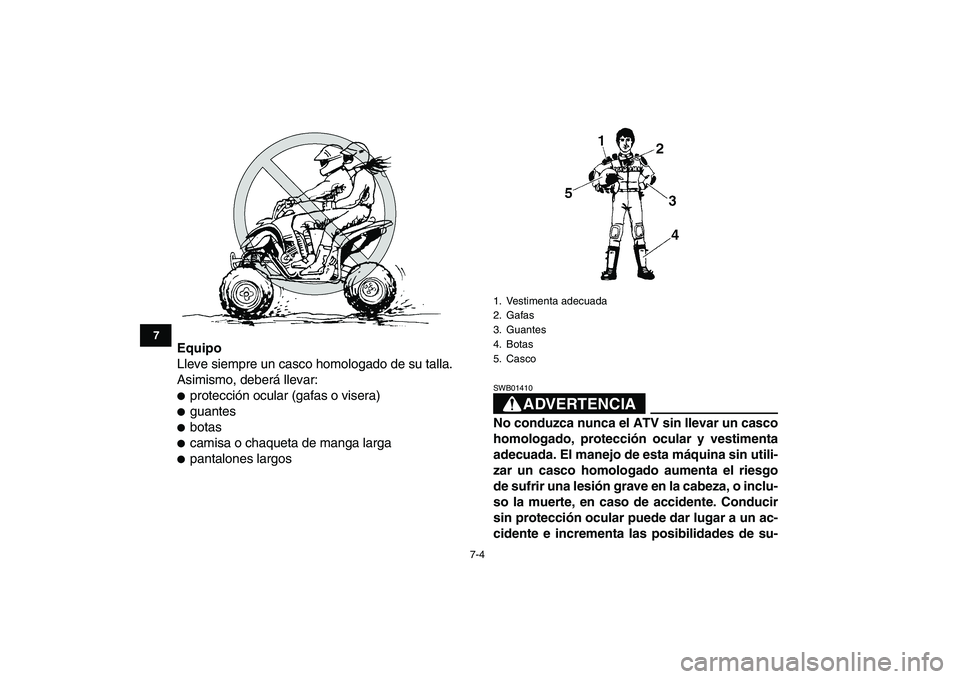

Equipo
Lleve siempre un casco homologado de su talla.
Asimismo, deberá llevar:

protección ocular (gafas o visera)

guantes

botas

camisa o chaqueta de manga larga

pantalones largosADVERTENCIA
SWB01410
No conduzca nunca el ATV sin llevar un casco
homologado, protección ocular y vestimenta
adecuada. El manejo de esta máquina sin utili-
zar un casco homologado aumenta el riesgo
de sufrir una lesión grave en la cabeza, o inclu-
so la muerte, en caso de accidente. Conducir
sin protección ocular puede dar lugar a un ac-
cidente e incrementa las posibilidades de su-
1. Vestimenta adecuada
2. Gafas
3. Guantes
4. Botas
5. Casco

7-5
1
2
3
4
5
67
8
9
10
11

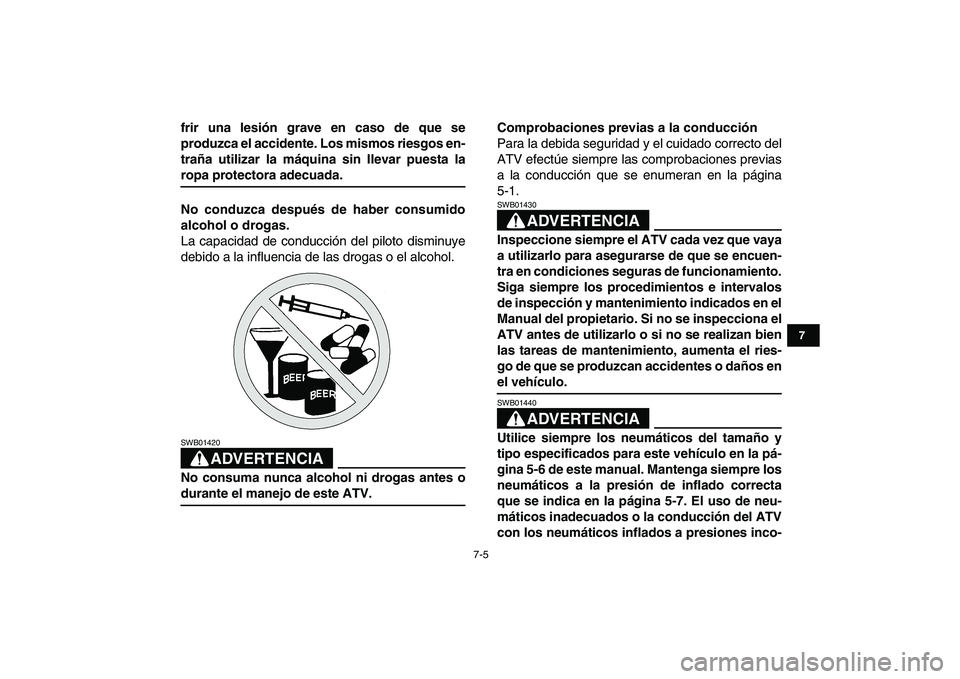

frir una lesión grave en caso de que se
produzca el accidente. Los mismos riesgos en-
traña utilizar la máquina sin llevar puesta la
ropa protectora adecuada.
No conduzca después de haber consumido
alcohol o drogas.
La capacidad de conducción del piloto disminuye
debido a la influencia de las drogas o el alcohol.
ADVERTENCIA

SWB01420
No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.Comprobaciones previas a la conducción
Para la debida seguridad y el cuidado correcto del
ATV efectúe siempre las comprobaciones previas
a la conducción que se enumeran en la página
5-1.ADVERTENCIA
SWB01430
Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuen-
tra en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos
de inspección y mantenimiento indicados en el
Manual del propietario. Si no se inspecciona el
ATV antes de utilizarlo o si no se realizan bien
las tareas de mantenimiento, aumenta el ries-
go de que se produzcan accidentes o daños en
el vehículo.ADVERTENCIA

SWB01440
Utilice siempre los neumáticos del tamaño y
tipo especificados para este vehículo en la pá-
gina 5-6 de este manual. Mantenga siempre los
neumáticos a la presión de inflado correcta
que se indica en la página 5-7. El uso de neu-
máticos inadecuados o la conducción del ATV
con los neumáticos inflados a presiones inco-

7-6
1
2
3
4
5
67
8
9
10
11

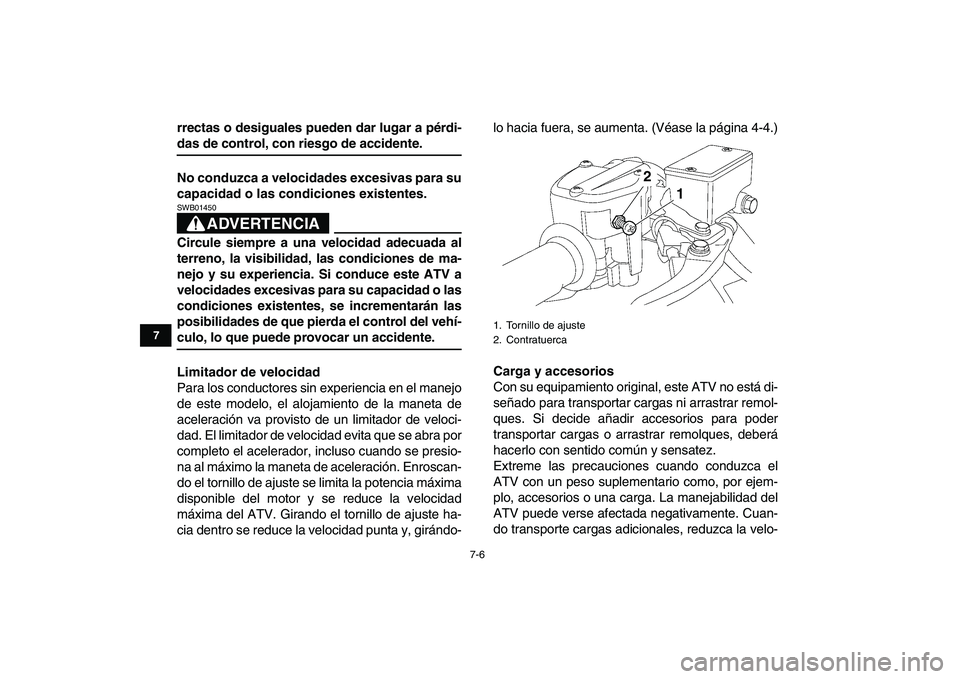

rrectas o desiguales pueden dar lugar a pérdi-
das de control, con riesgo de accidente.
No conduzca a velocidades excesivas para su
capacidad o las condiciones existentes.
ADVERTENCIA

SWB01450
Circule siempre a una velocidad adecuada al
terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia. Si conduce este ATV a
velocidades excesivas para su capacidad o las
condiciones existentes, se incrementarán las
posibilidades de que pierda el control del vehí-
culo, lo que puede provocar un accidente.
Limitador de velocidad
Para los conductores sin experiencia en el manejo
de este modelo, el alojamiento de la maneta de
aceleración va provisto de un limitador de veloci-
dad. El limitador de velocidad evita que se abra por
completo el acelerador, incluso cuando se presio-
na al máximo la maneta de aceleración. Enroscan-
do el tornillo de ajuste se limita la potencia máxima
disponible del motor y se reduce la velocidad
máxima del ATV. Girando el tornillo de ajuste ha-
cia dentro se reduce la velocidad punta y, girándo-lo hacia fuera, se aumenta. (Véase la página 4-4.)
Carga y accesorios
Con su equipamiento original, este ATV no está di-
señado para transportar cargas ni arrastrar remol-
ques. Si decide añadir accesorios para poder
transportar cargas o arrastrar remolques, deberá
hacerlo con sentido común y sensatez.
Extreme las precauciones cuando conduzca el
ATV con un peso suplementario como, por ejem-
plo, accesorios o una carga. La manejabilidad del
ATV puede verse afectada negativamente. Cuan-
do transporte cargas adicionales, reduzca la velo-

1. Tornillo de ajuste
2. Contratuerca
2
1
