ve de bujías incluida en el juego de herra-
mientas del propietario.

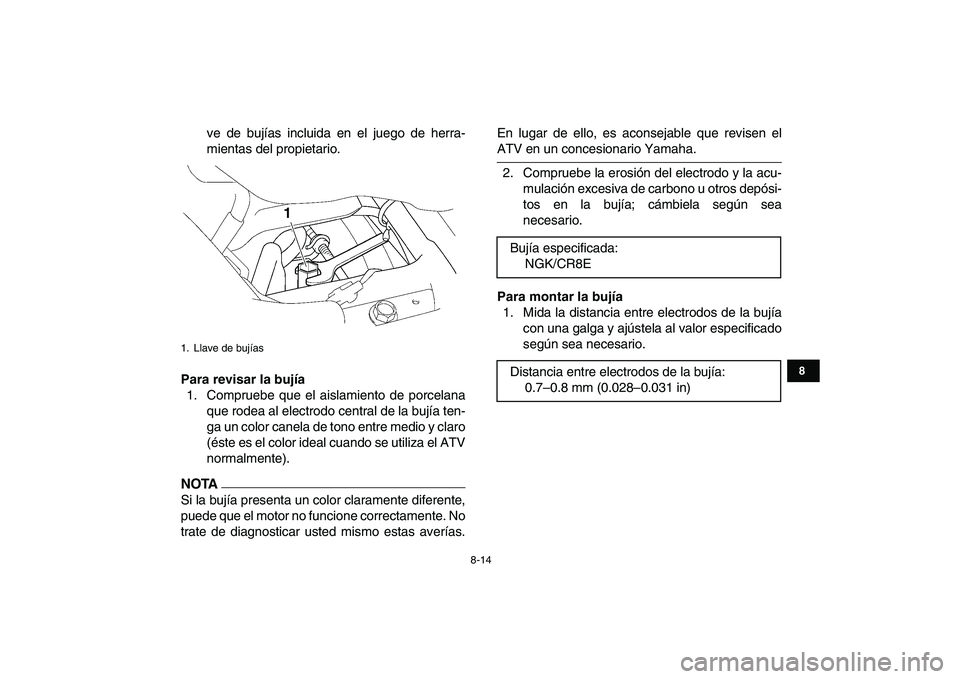

Para revisar la bujía
1. Compruebe que el aislamiento de porcelana
que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el ATV
normalmente).
NOTA

Si la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.En lugar de ello, es aconsejable que revisen el
ATV en un concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea
necesario.
Para montar la bujía

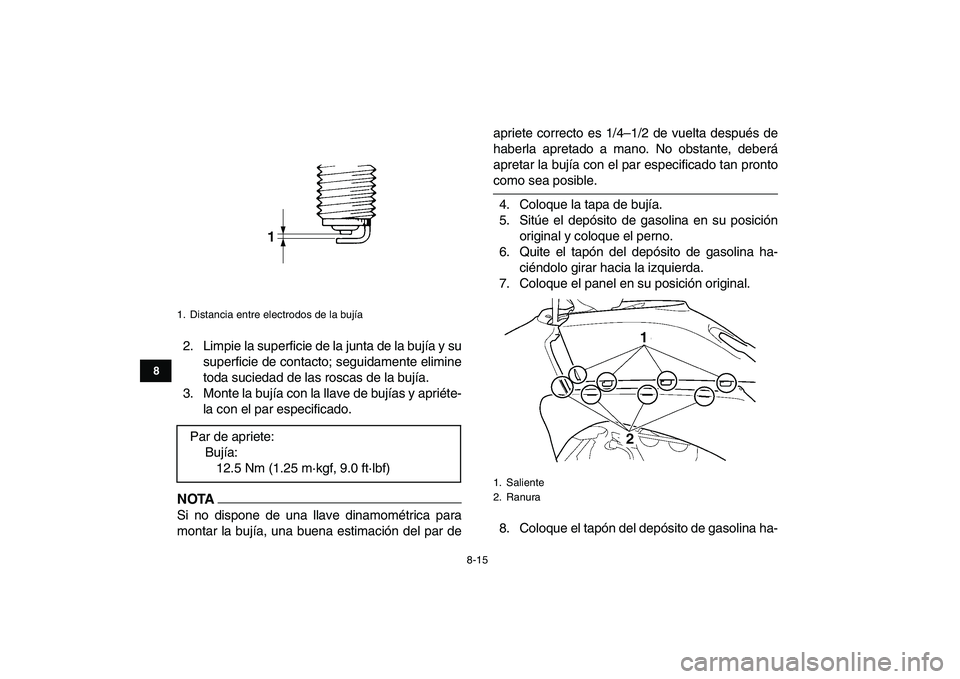

1. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.
1. Llave de bujías
1

Bujía especificada:
NGK/CR8E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)

8-15
1
2
3
4
5
6
78
9
10
11

2. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.
NOTA

Si no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par deapriete correcto es 1/4–1/2 de vuelta después de
haberla apretado a mano. No obstante, deberá
apretar la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.
5. Sitúe el depósito de gasolina en su posición
original y coloque el perno.
6. Quite el tapón del depósito de gasolina ha-
ciéndolo girar hacia la izquierda.
7. Coloque el panel en su posición original.
8. Coloque el tapón del depósito de gasolina ha-
1. Distancia entre electrodos de la bujía
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1. Saliente
2. Ranura
21

8-16
1
2
3
4
5
6
78
9
10
11

ciéndolo girar hacia la derecha.
9. Coloque los pernos y los tornillos de fijación
rápida.
10. Monte el asiento.
SBU23304
Aceite del motor y filtro de aceite
Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite y el filtro de aceite según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.

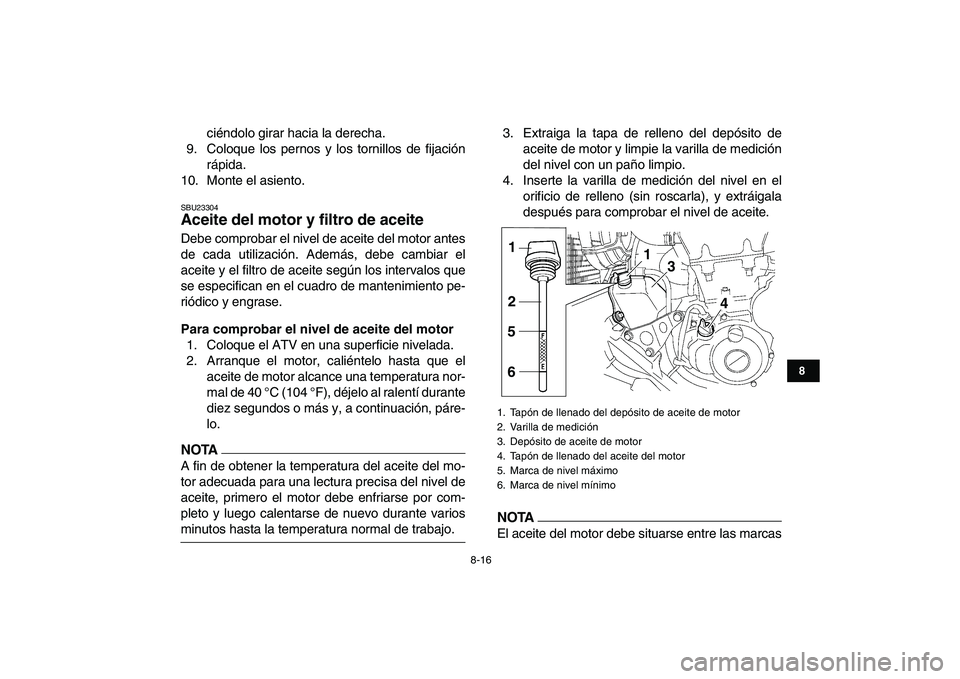

Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo hasta que el
aceite de motor alcance una temperatura nor-
mal de 40 °C (104 °F), déjelo al ralentí durante
diez segundos o más y, a continuación, páre-
lo.
NOTA

A fin de obtener la temperatura del aceite del mo-
tor adecuada para una lectura precisa del nivel de
aceite, primero el motor debe enfriarse por com-
pleto y luego calentarse de nuevo durante varios
minutos hasta la temperatura normal de trabajo.3. Extraiga la tapa de relleno del depósito de
aceite de motor y limpie la varilla de medición
del nivel con un paño limpio.
4. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
NOTA

El aceite del motor debe situarse entre las marcas
1. Tapón de llenado del depósito de aceite de motor
2. Varilla de medición
3. Depósito de aceite de motor
4. Tapón de llenado del aceite del motor
5. Marca de nivel máximo
6. Marca de nivel mínimo
4 3 1 1
2
5
6

8-17
1
2
3
4
5
6
78
9
10
11

de nivel máximo y mínimo.
5. Si el aceite de motor se encuentra en la marca
de nivel mínimo o por debajo de ella, añada
una cantidad suficiente de aceite del tipo re-
comendado por el orificio de llenado del depó-
sito de aceite de motor hasta que alcance el
nivel correcto.
NOTA

Al añadir aceite tenga cuidado de no llenar el de-
pósito de aceite en exceso; el nivel sube más de-
prisa a partir del nivel medio de la varilla de
medición.
6. Introduzca la varilla de medición en el orificio
de llenado del depósito de aceite de motor y,
a continuación, apriete el tapón de llenado del
depósito de aceite de motor.
ATENCIÓN

SCB00360
Verifique que el tapón de llenado del depósito
de aceite de motor esté bien apretado; de lo
contrario puede salirse aceite cuando el motor
esté en marcha.Para cambiar el aceite del motor (con o sin
sustitución del filtro de aceite)
1. Coloque el ATV en una superficie nivelada.

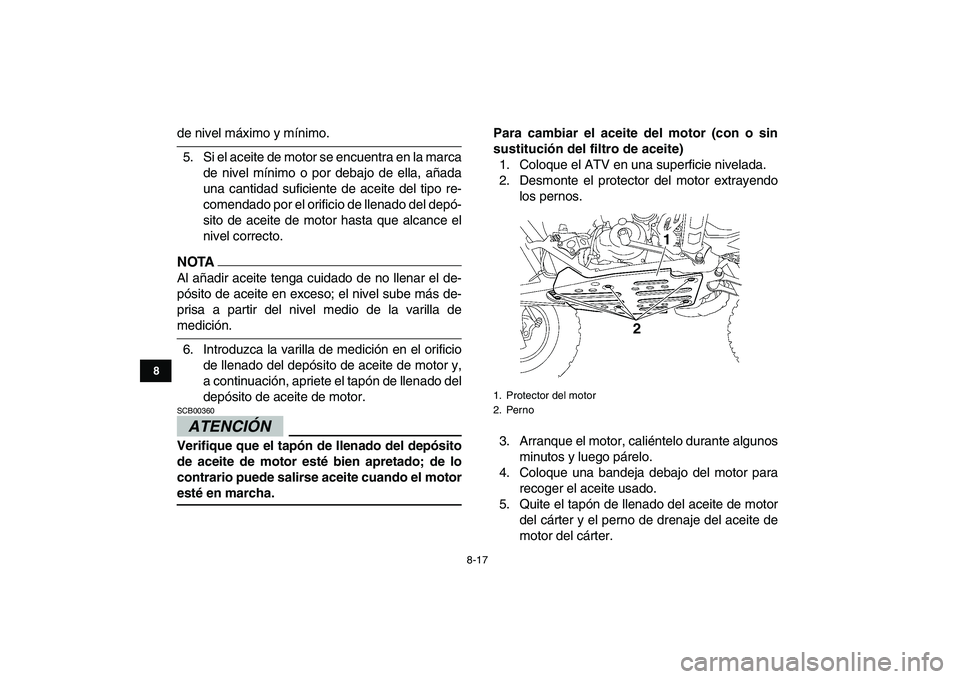

2. Desmonte el protector del motor extrayendo
los pernos.
3. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
4. Coloque una bandeja debajo del motor para
recoger el aceite usado.
5. Quite el tapón de llenado del aceite de motor
del cárter y el perno de drenaje del aceite de
motor del cárter.
1. Protector del motor
2. Perno
1
2

8-18
1
2
3
4
5
6
78
9
10
11

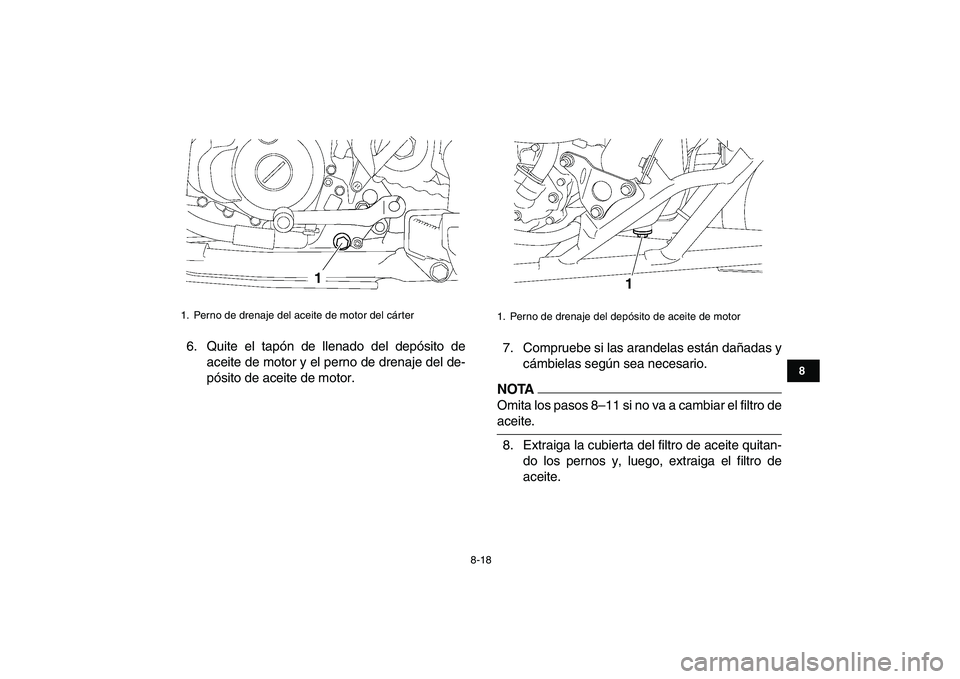

6. Quite el tapón de llenado del depósito de
aceite de motor y el perno de drenaje del de-
pósito de aceite de motor.7. Compruebe si las arandelas están dañadas y
cámbielas según sea necesario.NOTA

Omita los pasos 8–11 si no va a cambiar el filtro de
aceite.
8. Extraiga la cubierta del filtro de aceite quitan-
do los pernos y, luego, extraiga el filtro de
aceite.
1. Perno de drenaje del aceite de motor del cárter
1

1. Perno de drenaje del depósito de aceite de motor
1

8-19
1
2
3
4
5
6
78
9
10
11

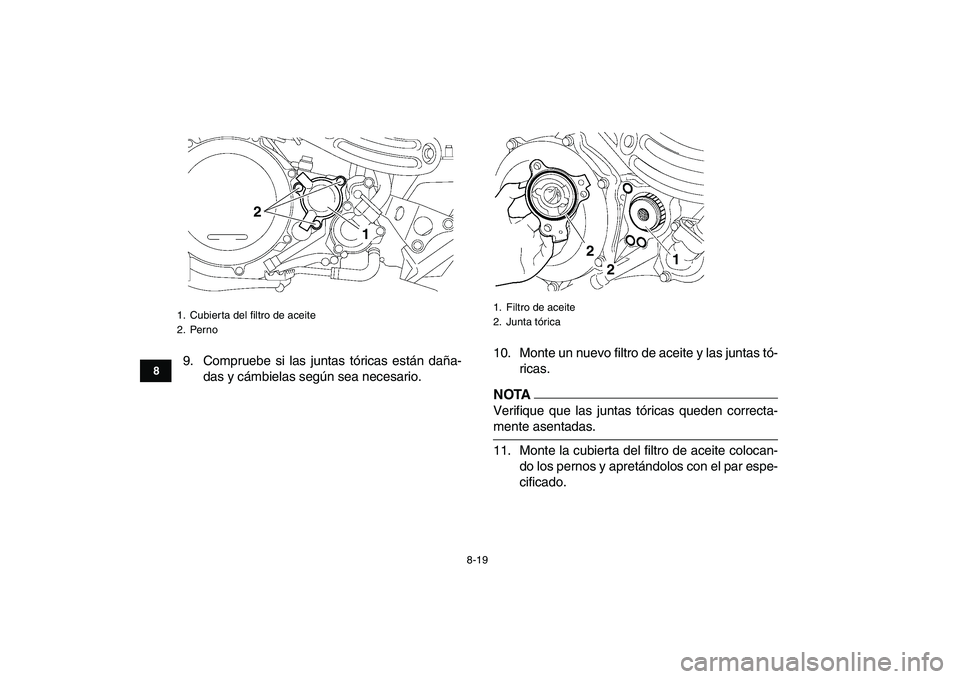

9. Compruebe si las juntas tóricas están daña-
das y cámbielas según sea necesario.10. Monte un nuevo filtro de aceite y las juntas tó-
ricas.
NOTA

Verifique que las juntas tóricas queden correcta-
mente asentadas.
11. Monte la cubierta del filtro de aceite colocan-
do los pernos y apretándolos con el par espe-
cificado.
1. Cubierta del filtro de aceite
2. Perno
1 2

1. Filtro de aceite
2. Junta tórica
1
2 2

8-20
1
2
3
4
5
6
78
9
10
11

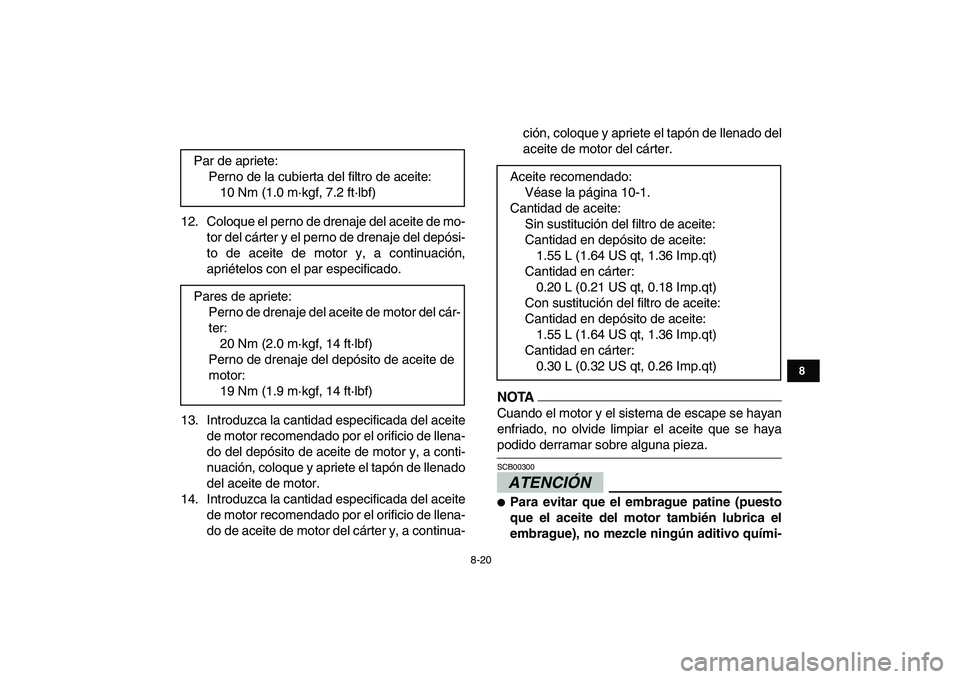

12. Coloque el perno de drenaje del aceite de mo-
tor del cárter y el perno de drenaje del depósi-
to de aceite de motor y, a continuación,
apriételos con el par especificado.
13. Introduzca la cantidad especificada del aceite
de motor recomendado por el orificio de llena-
do del depósito de aceite de motor y, a conti-
nuación, coloque y apriete el tapón de llenado
del aceite de motor.
14. Introduzca la cantidad especificada del aceite
de motor recomendado por el orificio de llena-
do de aceite de motor del cárter y, a continua-ción, coloque y apriete el tapón de llenado del
aceite de motor del cárter.NOTA

Cuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.ATENCIÓN

SCB00300

Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
Par de apriete:
Perno de la cubierta del filtro de aceite:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Pares de apriete:
Perno de drenaje del aceite de motor del cár-
ter:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Perno de drenaje del depósito de aceite de
motor:
19 Nm (1.9 m·kgf, 14 ft·lbf)
Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
Cantidad en depósito de aceite:
1.55 L (1.64 US qt, 1.36 Imp.qt)
Cantidad en cárter:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Con sustitución del filtro de aceite:
Cantidad en depósito de aceite:
1.55 L (1.64 US qt, 1.36 Imp.qt)
Cantidad en cárter:
0.30 L (0.32 US qt, 0.26 Imp.qt)

8-21
1
2
3
4
5
6
78
9
10
11

co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “AHORRO DE ENERGÍA II” o
superior.

Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.

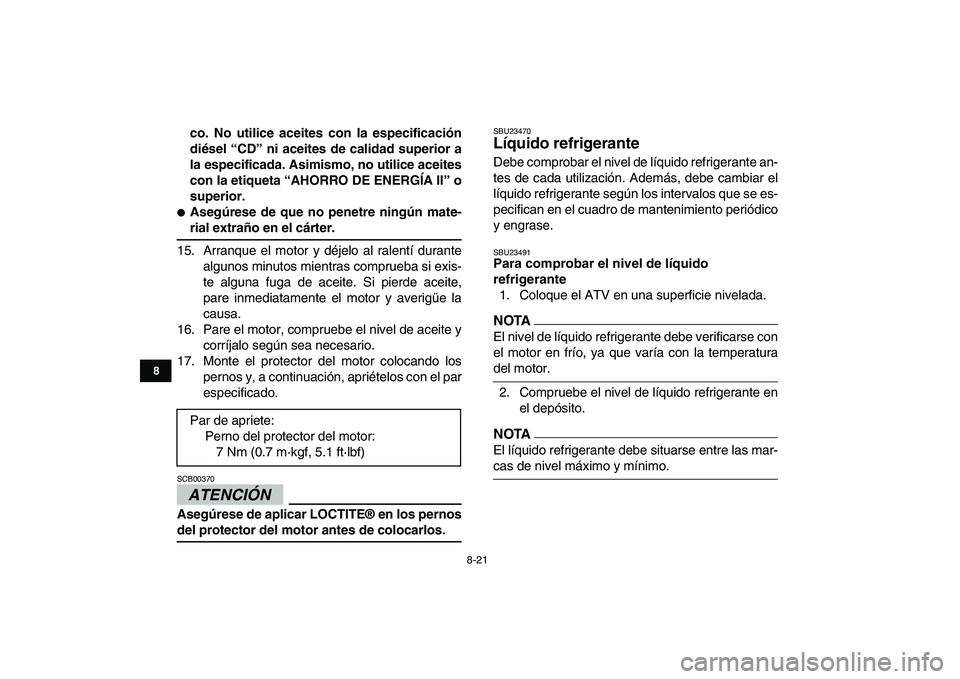

15. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
16. Pare el motor, compruebe el nivel de aceite y
corríjalo según sea necesario.
17. Monte el protector del motor colocando los
pernos y, a continuación, apriételos con el par
especificado.
ATENCIÓN

SCB00370
Asegúrese de aplicar LOCTITE® en los pernos
del protector del motor antes de colocarlos.
SBU23470
Líquido refrigerante
Debe comprobar el nivel de líquido refrigerante an-
tes de cada utilización. Además, debe cambiar el
líquido refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
SBU23491
Para comprobar el nivel de líquido
refrigerante
1. Coloque el ATV en una superficie nivelada.
NOTA

El nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.
2. Compruebe el nivel de líquido refrigerante en
el depósito.
NOTA

El líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo. Par de apriete:
Perno del protector del motor:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)

8-22
1
2
3
4
5
6
78
9
10
11

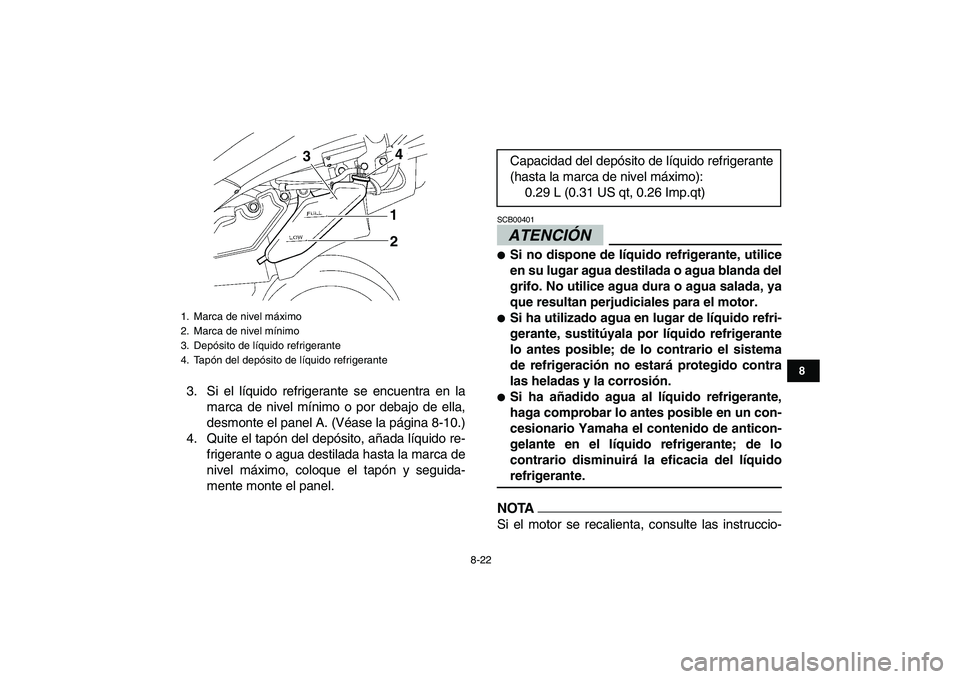

3. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
desmonte el panel A. (Véase la página 8-10.)
4. Quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte el panel.ATENCIÓN
SCB00401

Si no dispone de líquido refrigerante, utilice
en su lugar agua destilada o agua blanda del
grifo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor.

Si ha utilizado agua en lugar de líquido refri-
gerante, sustitúyala por líquido refrigerante
lo antes posible; de lo contrario el sistema
de refrigeración no estará protegido contra
las heladas y la corrosión.

Si ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un con-
cesionario Yamaha el contenido de anticon-
gelante en el líquido refrigerante; de lo
contrario disminuirá la eficacia del líquido
refrigerante.
NOTA

Si el motor se recalienta, consulte las instruccio-
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Depósito de líquido refrigerante
4. Tapón del depósito de líquido refrigerante
1
24
3

Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.29 L (0.31 US qt, 0.26 Imp.qt)

8-23
1
2
3
4
5
6
78
9
10
11

nes adicionales de la página 8-59.
SBU23561

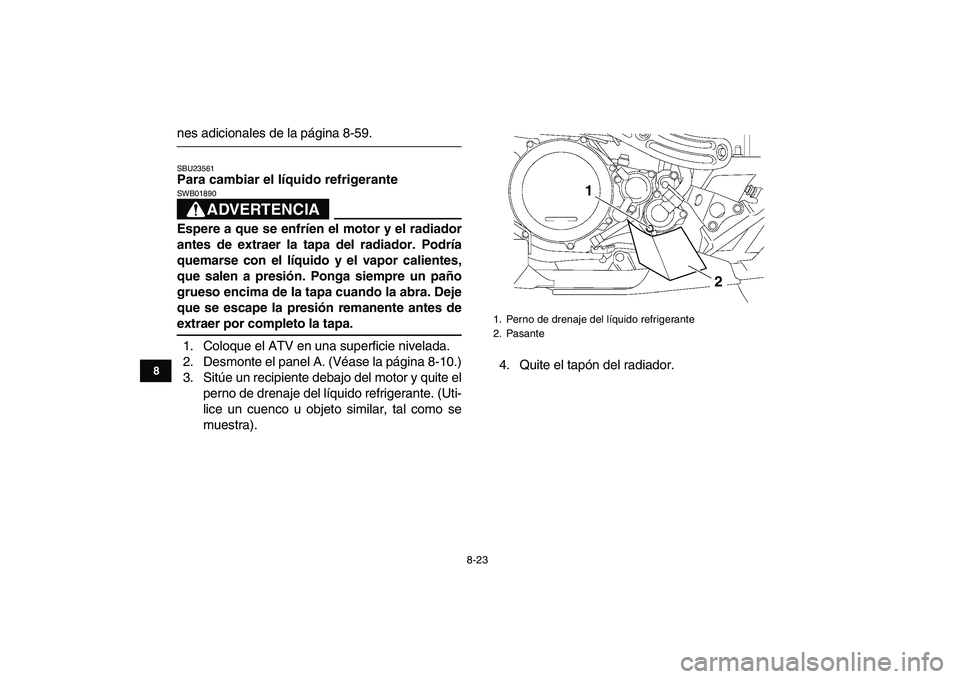

Para cambiar el líquido refrigerante
ADVERTENCIA

SWB01890
Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa.
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel A. (Véase la página 8-10.)
3. Sitúe un recipiente debajo del motor y quite el
perno de drenaje del líquido refrigerante. (Uti-
lice un cuenco u objeto similar, tal como se
muestra).4. Quite el tapón del radiador.
1. Perno de drenaje del líquido refrigerante
2. Pasante
2 1
