Réglage de la tension de la chaîne de transmis-
sion
1. Garer le VTT sur une surface horizontale.
2. Desserrer les vis de pincement d’axe de roue arrière.
3. Insérer une tige de 8 mm (0.3 in) de diamètre et de 10 cm (4 in) de longueur dans l’un des
trous du tendeur de chaîne de transmission
comme indiqué.
N.B.Cette tige est disponible chez les concession-
naires Yamaha. 4. Mettre la boîte de vitesses au point mort.
5. Pour tendre la chaîne, repousser le VTT vers
l’arrière. Pour détendre la chaîne, repousser
le VTT vers l’avant. ATTENTION : Une
chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres pièces es-
sentielles, et risque de sauter ou de cas-
ser. Pour éviter ce problème, veiller à ce
que la tension de la chaîne de transmis-
sion soit toujours dans les limites spéci-
fiées.
[FCB00543]
6. Retirer la tige, puis serrer les boulons de pin- cement d’axe de roue arrière au couple spé-
cifié dans l’ordre indiqué.
1. Vis de pincement d’axe de roue arrière
2. Tige
3. Tendeur de chaîne de transmission
4. Orifice
3
4
2 11
UBW262F0.book Page 40 Tuesday, March 27, 2018 9:25 AM

8-41
8
FBU24883Lubrification de la chaîne de transmis-
sionIl faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la
conduite dans les régions humides ou poussié-
reuses. Entretenir la chaîne de transmission
comme suit.
ATTENTIONFCB00562Il faut lubrifier la chaîne de transmission après
avoir lavé le VTT ou après avoir roulé sous la
pluie ou dans des régions humides. 1. Laver la chaîne à l’aide de pétrole et d’une
petite brosse à poils doux. ATTENTION : Ne
pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide
de dissolvants inadéquats, sous peine
d’endommager ses joints toriques.
[FCB00572]
2. Essuyer soigneusement la chaîne.
Couple de serrage :
Vis de pincement d’axe de roue arrière :21 N·m (2.1 kgf·m, 15 lb·ft)
3 1 2
4
1. Joints toriques
1
1
UBW262F0.book Page 41 Tuesday, March 27, 2018 9:25 AM

8-42
8
3. Lubrifier abondamment la chaîne avec un lu-
brifiant spécial pour chaîne à joints toriques.
ATTENTION : Ne pas utiliser de l’huile mo-
teur ni tout autre lubrifiant, car ceux-ci
pourraient contenir des additifs qui pour-
raient endommager les joints toriques de
la chaîne de transmission.
[FCB00582]
FBU24905
Contrôle et lubrification des câblesIl faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou
si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02582 Contrôler régulièrement les câbles et les
remplacer s’ils sont endommagés. Les
câbles pourraient rouiller suite à l’endomma- gement des gaines et les torons de câble
pourraient aussi se briser ou se plier, empê-
chant le bon fonctionnement des comman-
des, ce qui pourrait provoquer un accident
ou des blessures.
 Par temps froid, s’assurer du bon fonction-
nement des câbles de commande avant cha-
que démarrage. Des câbles de commande
gelés ou dont le fonctionnement est dur
risquent d’entraîner une perte de contrôle du
véhicule, ce qui pourrait causer un accident
ou une collision.

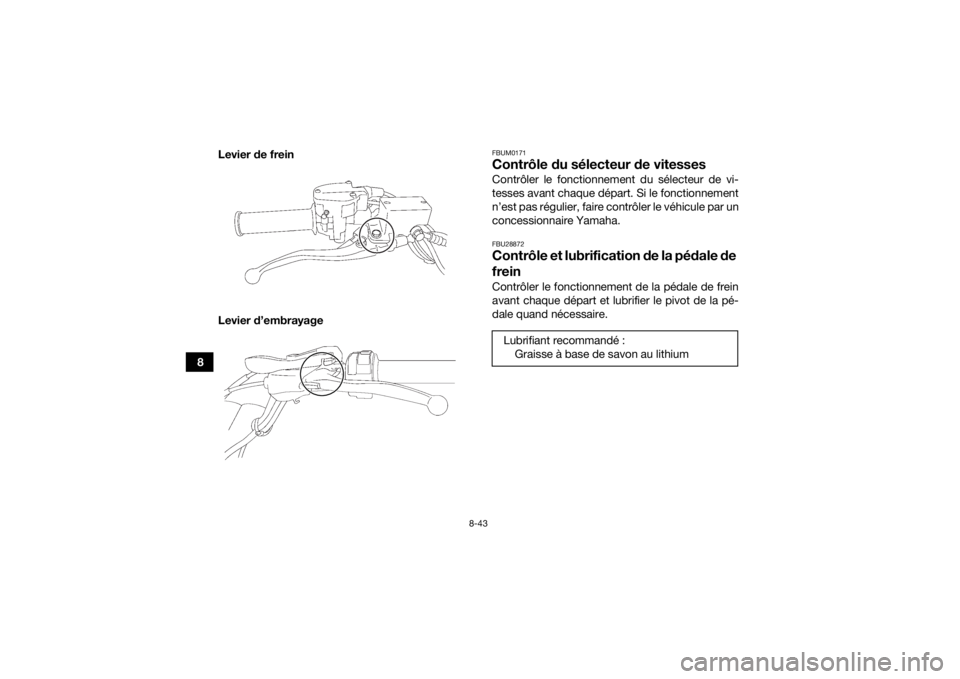

FBU24923Contrôle et lubrification des leviers de
frein et d’embrayageContrôler le fonctionnement des leviers de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.
Lubrifiant recommandé :
Lubrifiant Yamaha pour câbles ou autre lu-
brifiant pour câbles applicableLubrifiants recommandés :Levier de frein :Graisse silicone
Levier d’embrayage : Graisse à base de savon au lithium
UBW262F0.book Page 42 Tuesday, March 27, 2018 9:25 AM

8-43
8Levier de frein
Levier d’embrayage
FBUM0171Contrôle du sélecteur de vitessesContrôler le fonctionnement du sélecteur de vi-
tesses avant chaque départ. Si le fonctionnement
n’est pas régulier, faire contrôler le véhicule par un
concessionnaire Yamaha.FBU28872Contrôle et lubrificatio
n de la pédale de
freinContrôler le fonctionnement de la pédale de frein
avant chaque départ et lubrifier le pivot de la pé-
dale quand nécessaire.Lubrifiant recommandé :
Graisse à base de savon au lithium
UBW262F0.book Page 43 Tuesday, March 27, 2018 9:25 AM

8-44
8

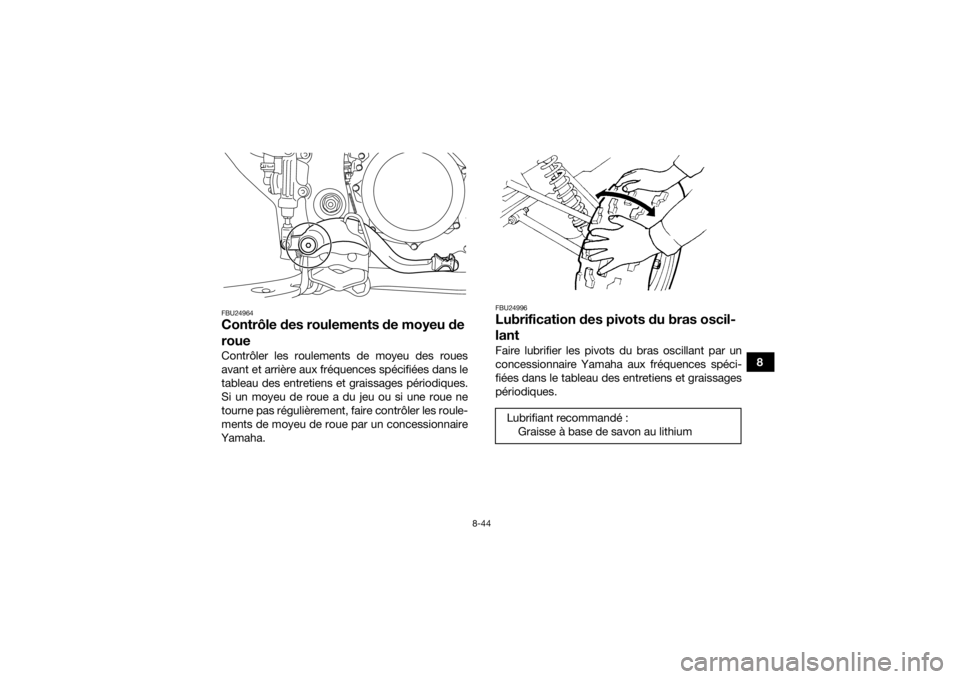

FBU24964Contrôle des roulements de moyeu de
roueContrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha.
FBU24996Lubrification des pivots du bras oscil-
lantFaire lubrifier les pivots du bras oscillant par un
concessionnaire Yamaha aux fréquences spéci-
fiées dans le tableau des entretiens et graissages
périodiques.Lubrifiant recommandé : Graisse à base de savon au lithium
UBW262F0.book Page 44 Tuesday, March 27, 2018 9:25 AM

8-45
8

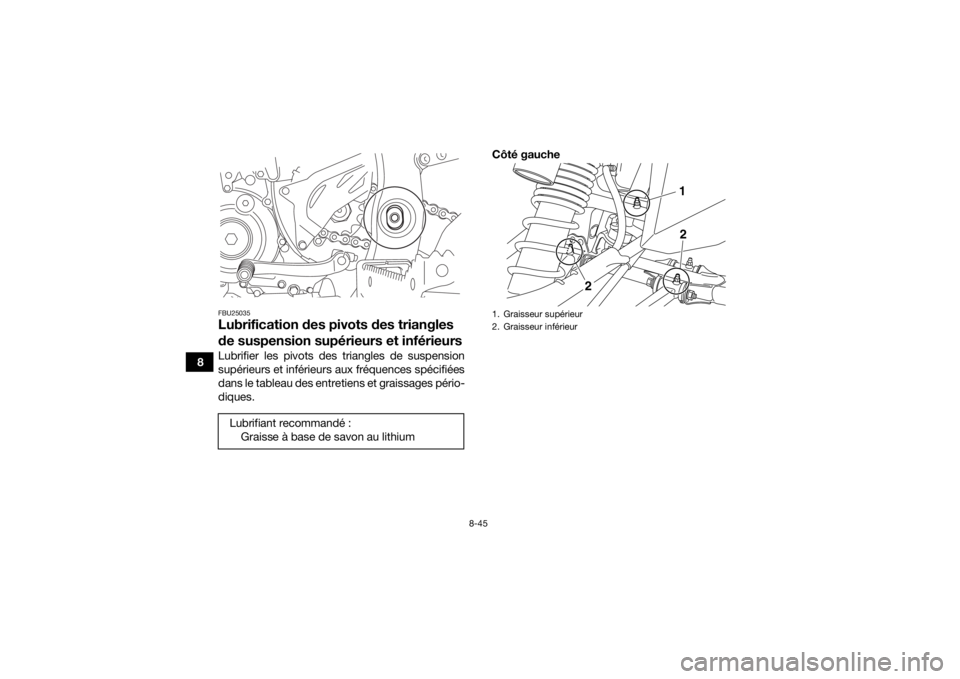

FBU25035Lubrification des pivots des triangles
de suspension supérieurs et inférieursLubrifier les pivots des triangles de suspension
supérieurs et inférieurs aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.Côté gauche
Lubrifiant recommandé : Graisse à base de savon au lithium
1. Graisseur supérieur
2. Graisseur inférieur
21
2
UBW262F0.book Page 45 Tuesday, March 27, 2018 9:25 AM

8-46
8
Côté droit

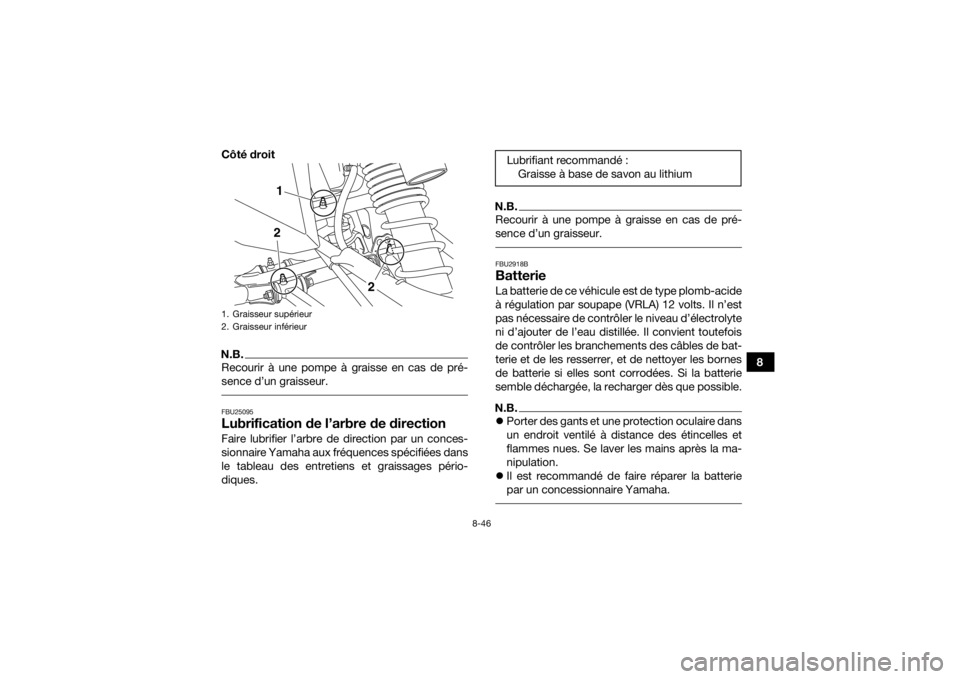

N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur. FBU25095Lubrification de l’arbre de directionFaire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques.
N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur. FBU2918BBatterieLa batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA) 12 volts. Il n’est
pas nécessaire de contrôler le niveau d’électrolyte
ni d’ajouter de l’eau distillée. Il convient toutefois
de contrôler les branchements des câbles de bat-
terie et de les resserrer, et de nettoyer les bornes
de batterie si elles sont corrodées. Si la batterie
semble déchargée, la recharger dès que possible.N.B.
Porter des gants et une protection oculaire dans
un endroit ventilé à distance des étincelles et
flammes nues. Se laver les mains après la ma-
nipulation.
 Il est recommandé de faire réparer la batterie
par un concessionnaire Yamaha.
1. Graisseur supérieur
2. Graisseur inférieur
1
2
2
Lubrifiant recommandé :Graisse à base de savon au lithium
UBW262F0.book Page 46 Tuesday, March 27, 2018 9:25 AM

8-47
8
AVERTISSEMENT
FWB02161L’électrolyte de batterie est extrêmement
toxique, car l’acide sulfurique qu’il contient
peut causer de graves brûlures. Éviter tout
contact avec la peau, les yeux ou les vête-
ments. Toujours se protéger les yeux lors de
travaux à proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS. Dépose de la batterie1. Déposer la selle. (Voir page 4-12.) 2. Déposer la plaque de fixation de la batterie
après avoir retiré les vis.
3. Débrancher d’abord le câble négatif de la batterie, puis le câble positif en retirant leur
vis. ATTENTION : Avant de déposer la bat-
terie, s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01002]

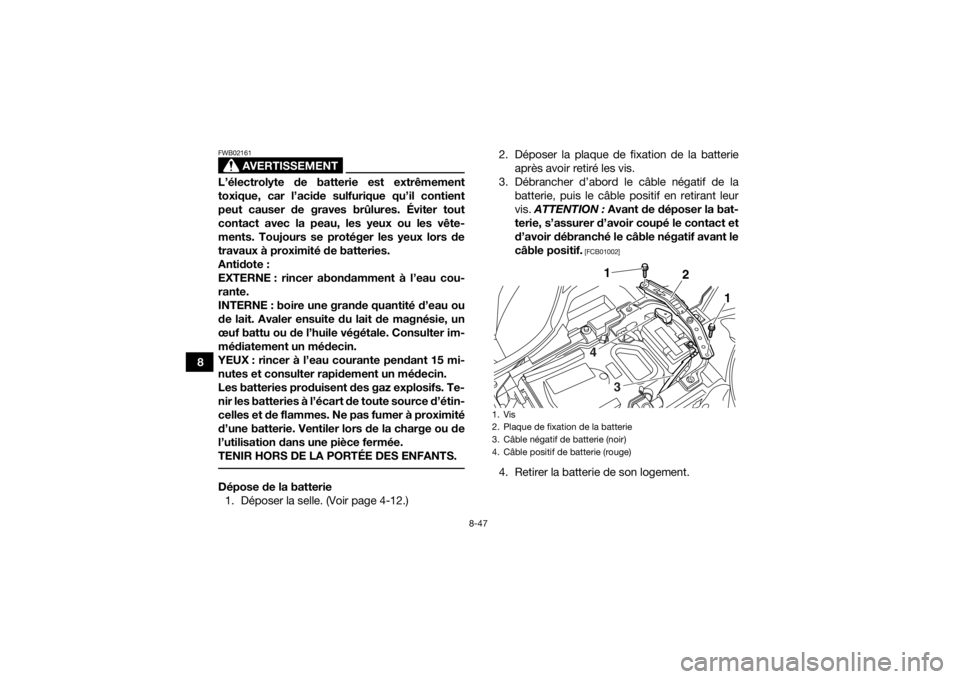

4. Retirer la batterie de son logement.1. Vis
2. Plaque de fixation de la batterie
3. Câble négatif de batterie (noir)
4. Câble positif de batterie (rouge)
1
1
2
3
4
UBW262F0.book Page 47 Tuesday, March 27, 2018 9:25 AM

8-48
8
ATTENTIONFCB00622Ne jamais essayer d’ouvrir la batterie ni de re-
tirer les joints des cellules de batterie, cela en-
dommagerait irrémédiablement la batterie. Charge de la batterie
Vérifier le régime de charge recommandé tel
que spécifié sur la batterie elle-même.
 Choisir un chargeur adapté et respecter les
consignes du fabricant.ATTENTIONFCB00933Recourir à un chargeur spécial pour charger
une batterie de type plomb-acide à régulation
par soupape (VRLA). L’utilisation d’un char-
geur de batterie conventionnel endommagera
la batterie. Entreposage de la batterie
Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complè-
tement et la ranger dans un endroit frais et sec. 
Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.
ATTENTIONFCB00942Toujours veiller à ce que la batterie soit char-
gée. L’entreposage de la batterie déchargée
pendant une période prolongée entraîne un
endommagement irrémédiable de la batte-
rie.
 Ne pas entreposer la batterie dans un en-
droit extrêmement froid ou chaud [en des-
sous de 0 ou au-dessus de 30 °C (90 °F)]. Pose de la batterie
1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte- rie, puis le câble négatif en les fixant avec leur
vis. ATTENTION : Lors de la repose de la
batterie, s’assurer que le contact est
coupé et de brancher d’abord le câble po-
sitif, puis le câble négatif.
[FCB01111]
UBW262F0.book Page 48 Tuesday, March 27, 2018 9:25 AM

8-49
83. Reposer la plaque de fixation de la batterie et
la fixer à l’aide des vis.
4. Remettre la selle en place. (Voir page 4-12.)
N.B. Vérifier que les câbles positifs et négatifs de la
batterie sont branchés comme illustré.
 Charger la batterie au maximum avant de la re-
monter sur le véhicule.

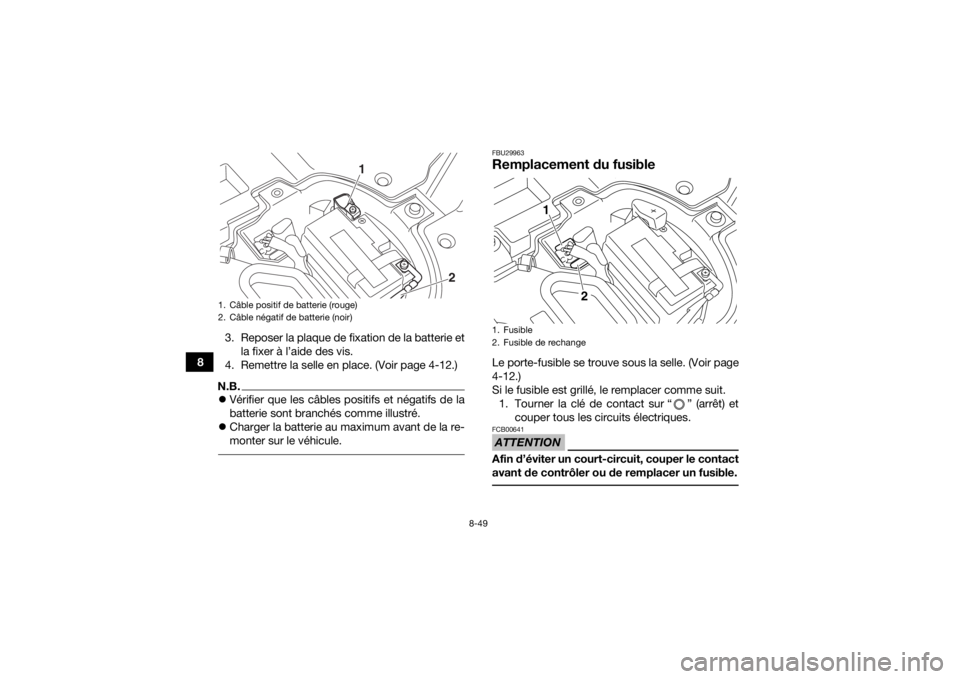

FBU29963Remplacement du fusibleLe porte-fusible se trouve sous la selle. (Voir page
4-12.)
Si le fusible est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “ ” (arrêt) et couper tous les circuits électriques.ATTENTIONFCB00641Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible.
1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
2
1
1. Fusible
2. Fusible de rechange
1
2
