YAMAHA YFZ450R 2009 Notices Demploi (in French)

8-34
1
2
3
4
5
6
78
9
10
11

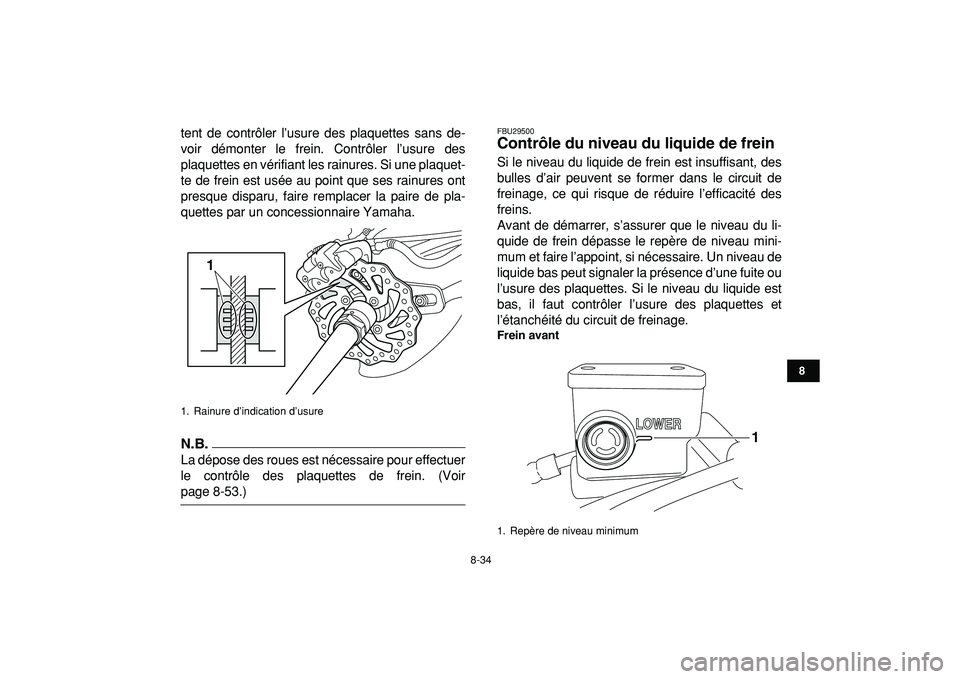

tent de contrôler l’usure des plaquettes sans de-
voir démonter le frein. Contrôler l’usure des
plaquettes en vérifiant les rainures. Si une plaquet-
te de frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
N.B.

La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir
page 8-53.)
FBU29500
Contrôle du niveau du liquide de frein
Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite ou
l’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
Frein avant
1. Rainure d’indication d’usure
1

1. Repère de niveau minimum
1

8-35
1
2
3
4
5
6
78
9
10
11
Frein arrièreN.B.

Pour contrôler le niveau du liquide de frein arrière,
retirer la selle. (Voir page 4-11.)
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.

Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.

Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le
circuit. Le mélange de liquides différents risque
de provoquer une réaction chimique nuisible au
fonctionnement du frein.

Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou vapor lock.

Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.

L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.
FBU24291
Changement du liquide de frein
Faire changer le liquide de frein par un conces-
1. Repère de niveau minimum
1

Liquide de frein recommandé :
DOT 4

8-36
1
2
3
4
5
6
78
9
10
11

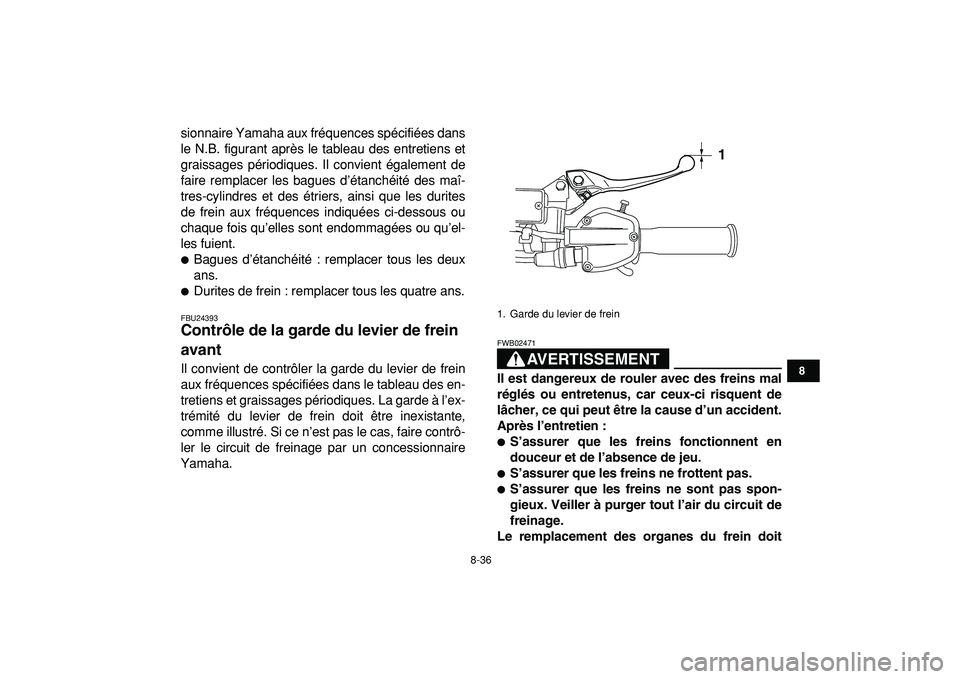

sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité des maî-
tres-cylindres et des étriers, ainsi que les durites
de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.

Bagues d’étanchéité : remplacer tous les deux
ans.

Durites de frein : remplacer tous les quatre ans.
FBU24393
Contrôle de la garde du levier de frein
avant
Il convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde à l’ex-
trémité du levier de frein doit être inexistante,
comme illustré. Si ce n’est pas le cas, faire contrô-
ler le circuit de freinage par un concessionnaire
Yamaha.AVERTISSEMENT
FWB02471
Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :

S’assurer que les freins fonctionnent en
douceur et de l’absence de jeu.

S’assurer que les freins ne frottent pas.

S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.
Le remplacement des organes du frein doit
1. Garde du levier de frein
1

8-37
1
2
3
4
5
6
78
9
10
11

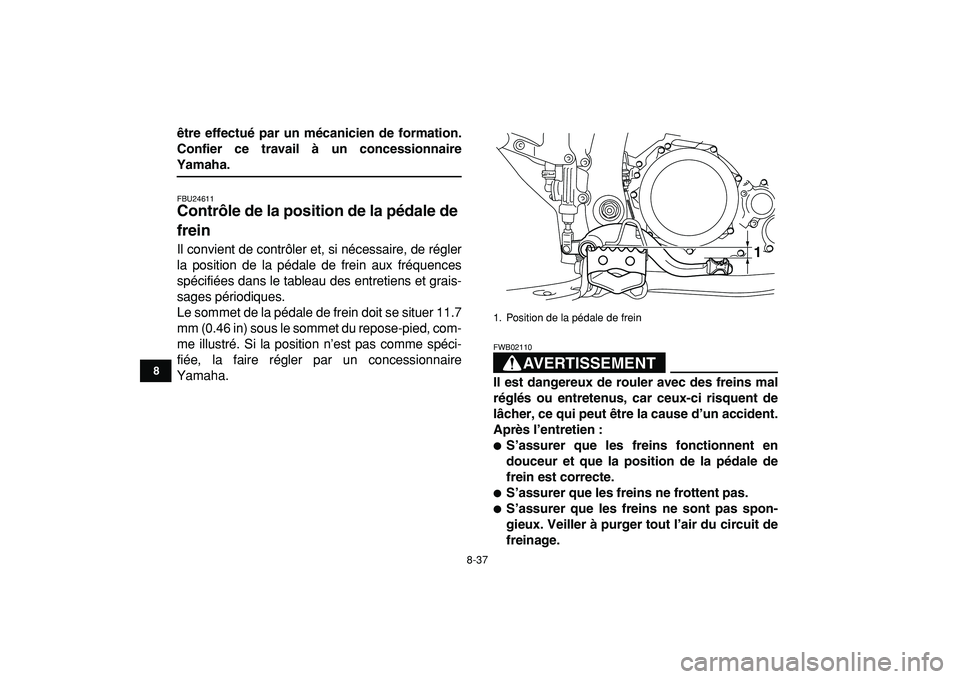

être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.
FBU24611
Contrôle de la position de la pédale de
frein
Il convient de contrôler et, si nécessaire, de régler
la position de la pédale de frein aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
Le sommet de la pédale de frein doit se situer 11.7
mm (0.46 in) sous le sommet du repose-pied, com-
me illustré. Si la position n’est pas comme spéci-
fiée, la faire régler par un concessionnaire
Yamaha.AVERTISSEMENT
FWB02110
Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci risquent de
lâcher, ce qui peut être la cause d’un accident.
Après l’entretien :

S’assurer que les freins fonctionnent en
douceur et que la position de la pédale de
frein est correcte.

S’assurer que les freins ne frottent pas.

S’assurer que les freins ne sont pas spon-
gieux. Veiller à purger tout l’air du circuit de
freinage.
1. Position de la pédale de frein
1

8-38
1
2
3
4
5
6
78
9
10
11

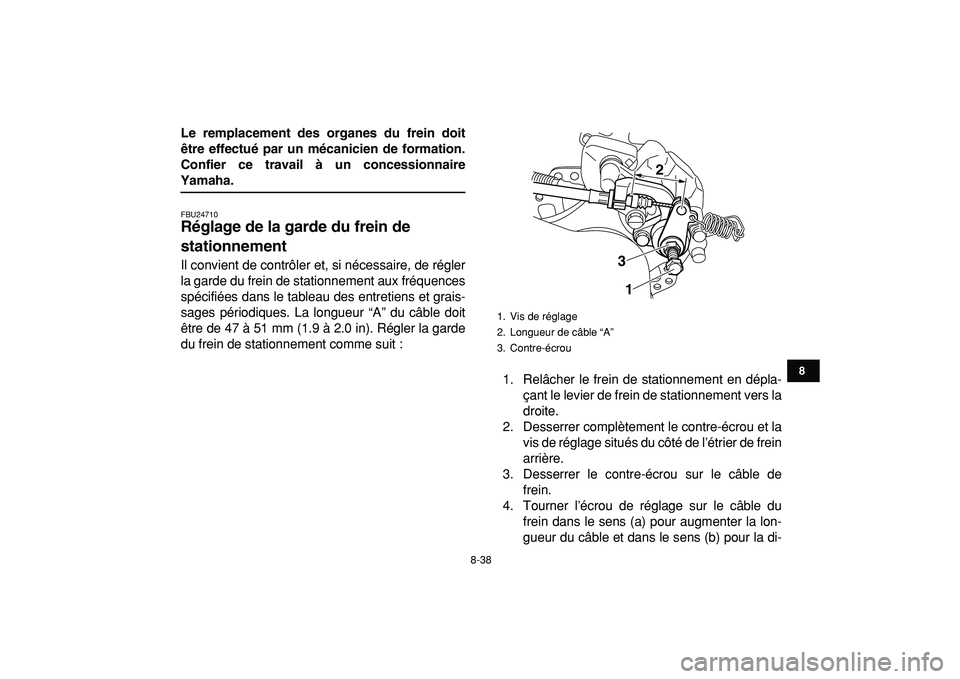

Le remplacement des organes du frein doit
être effectué par un mécanicien de formation.
Confier ce travail à un concessionnaire
Yamaha.
FBU24710
Réglage de la garde du frein de
stationnement
Il convient de contrôler et, si nécessaire, de régler
la garde du frein de stationnement aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques. La longueur “A” du câble doit
être de 47 à 51 mm (1.9 à 2.0 in). Régler la garde
du frein de stationnement comme suit :
1. Relâcher le frein de stationnement en dépla-
çant le levier de frein de stationnement vers la
droite.
2. Desserrer complètement le contre-écrou et la
vis de réglage situés du côté de l’étrier de frein
arrière.
3. Desserrer le contre-écrou sur le câble de
frein.
4. Tourner l’écrou de réglage sur le câble du
frein dans le sens (a) pour augmenter la lon-
gueur du câble et dans le sens (b) pour la di-
1. Vis de réglage
2. Longueur de câble “A”
3. Contre-écrou
1
2
3

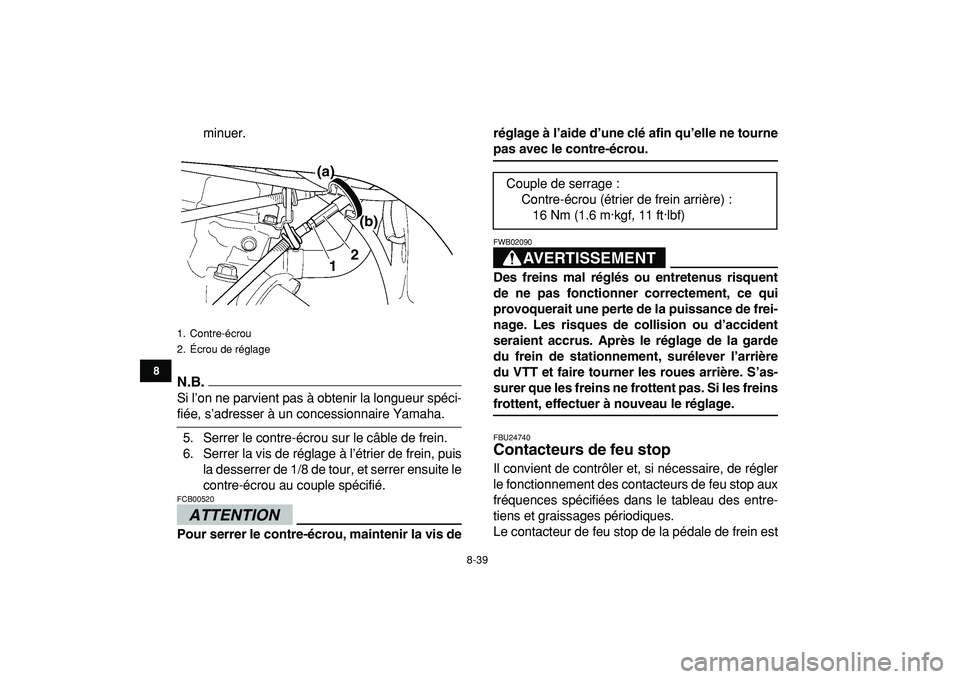

8-39
1
2
3
4
5
6
78
9
10
11

minuer.
N.B.

Si l’on ne parvient pas à obtenir la longueur spéci-
fiée, s’adresser à un concessionnaire Yamaha.
5. Serrer le contre-écrou sur le câble de frein.
6. Serrer la vis de réglage à l’étrier de frein, puis
la desserrer de 1/8 de tour, et serrer ensuite le
contre-écrou au couple spécifié.
ATTENTION

FCB00520
Pour serrer le contre-écrou, maintenir la vis deréglage à l’aide d’une clé afin qu’elle ne tourne
pas avec le contre-écrou.AVERTISSEMENT
FWB02090
Des freins mal réglés ou entretenus risquent
de ne pas fonctionner correctement, ce qui
provoquerait une perte de la puissance de frei-
nage. Les risques de collision ou d’accident
seraient accrus. Après le réglage de la garde
du frein de stationnement, surélever l’arrière
du VTT et faire tourner les roues arrière. S’as-
surer que les freins ne frottent pas. Si les freins
frottent, effectuer à nouveau le réglage.
FBU24740
Contacteurs de feu stop
Il convient de contrôler et, si nécessaire, de régler
le fonctionnement des contacteurs de feu stop aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Le contacteur de feu stop de la pédale de frein est
1. Contre-écrou
2. Écrou de réglage
(a)
(b)
12

Couple de serrage :
Contre-écrou (étrier de frein arrière) :
16 Nm (1.6 m·kgf, 11 ft·lbf)

8-40
1
2
3
4
5
6
78
9
10
11

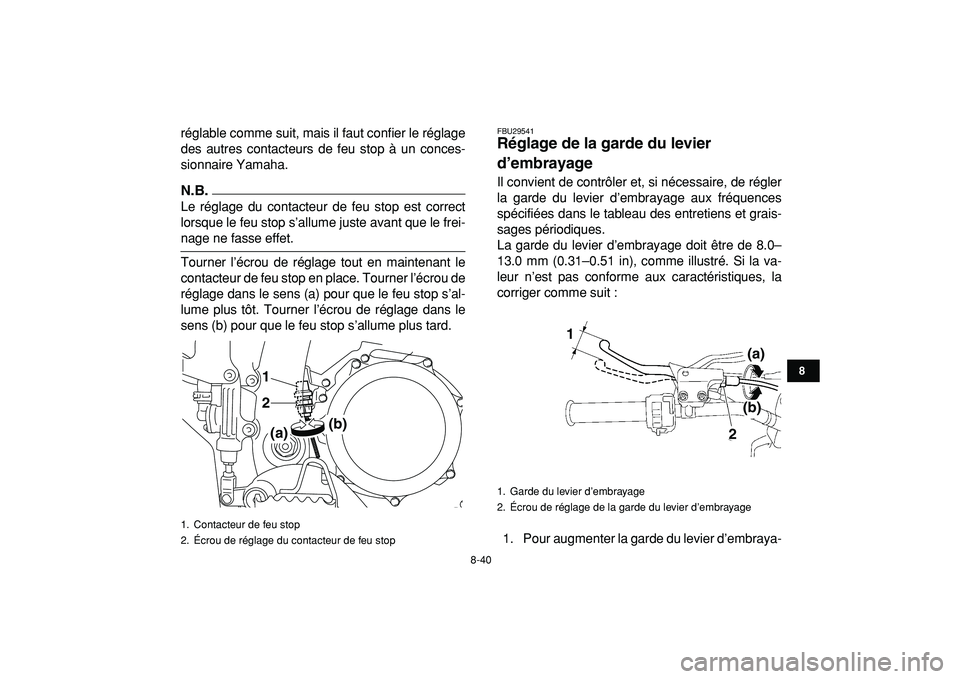

réglable comme suit, mais il faut confier le réglage
des autres contacteurs de feu stop à un conces-
sionnaire Yamaha.
N.B.

Le réglage du contacteur de feu stop est correct
lorsque le feu stop s’allume juste avant que le frei-
nage ne fasse effet.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou de
réglage dans le sens (a) pour que le feu stop s’al-
lume plus tôt. Tourner l’écrou de réglage dans le
sens (b) pour que le feu stop s’allume plus tard.
FBU29541
Réglage de la garde du levier
d’embrayage
Il convient de contrôler et, si nécessaire, de régler
la garde du levier d’embrayage aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
La garde du levier d’embrayage doit être de 8.0–
13.0 mm (0.31–0.51 in), comme illustré. Si la va-
leur n’est pas conforme aux caractéristiques, la
corriger comme suit :
1. Pour augmenter la garde du levier d’embraya-
1. Contacteur de feu stop
2. Écrou de réglage du contacteur de feu stop
1
2(a)(b)

1. Garde du levier d’embrayage
2. Écrou de réglage de la garde du levier d’embrayage
1
(a)
(b)
2

8-41
1
2
3
4
5
6
78
9
10
11

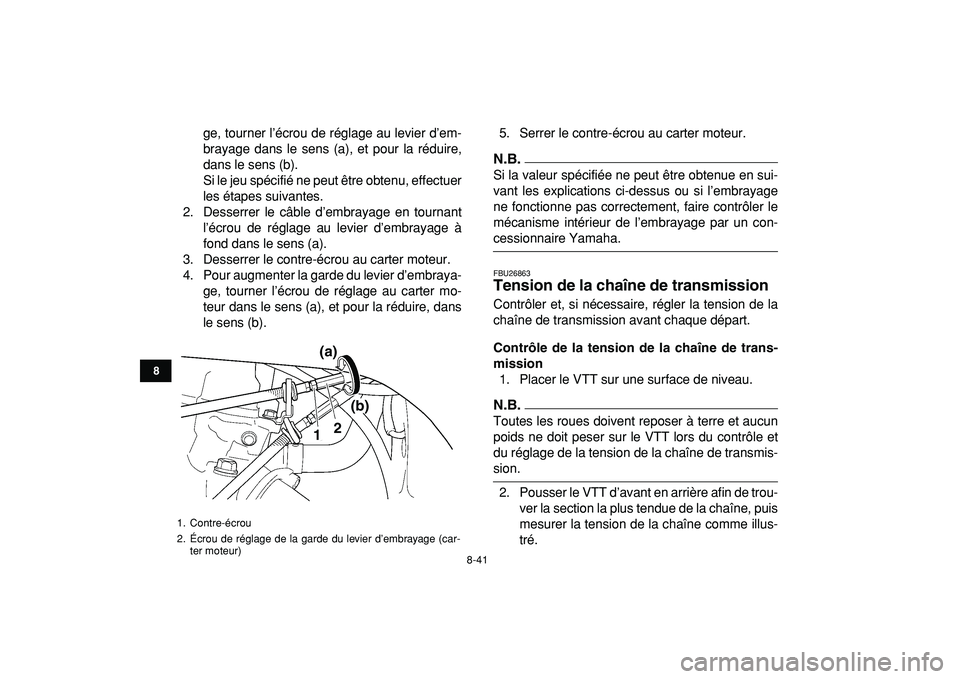

ge, tourner l’écrou de réglage au levier d’em-
brayage dans le sens (a), et pour la réduire,
dans le sens (b).
Si le jeu spécifié ne peut être obtenu, effectuer
les étapes suivantes.
2. Desserrer le câble d’embrayage en tournant
l’écrou de réglage au levier d’embrayage à
fond dans le sens (a).
3. Desserrer le contre-écrou au carter moteur.
4. Pour augmenter la garde du levier d’embraya-
ge, tourner l’écrou de réglage au carter mo-
teur dans le sens (a), et pour la réduire, dans
le sens (b).5. Serrer le contre-écrou au carter moteur.N.B.
Si la valeur spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus ou si l’embrayage
ne fonctionne pas correctement, faire contrôler le
mécanisme intérieur de l’embrayage par un con-
cessionnaire Yamaha.
FBU26863
Tension de la chaîne de transmission
Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer le VTT sur une surface de niveau.
N.B.

Toutes les roues doivent reposer à terre et aucun
poids ne doit peser sur le VTT lors du contrôle et
du réglage de la tension de la chaîne de transmis-
sion.
2. Pousser le VTT d’avant en arrière afin de trou-
ver la section la plus tendue de la chaîne, puis
mesurer la tension de la chaîne comme illus-
tré.
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’embrayage (car-
ter moteur)
(a)
(b)
2
1

8-42
1
2
3
4
5
6
78
9
10
11

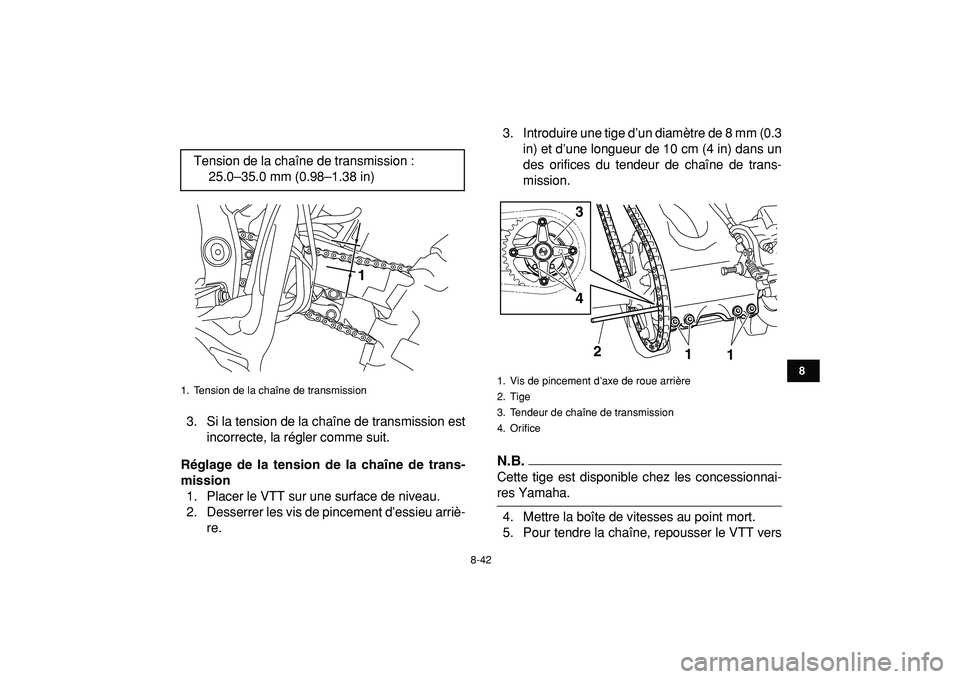

3. Si la tension de la chaîne de transmission est
incorrecte, la régler comme suit.
Réglage de la tension de la chaîne de trans-
mission
1. Placer le VTT sur une surface de niveau.
2. Desserrer les vis de pincement d’essieu arriè-
re.3. Introduire une tige d’un diamètre de 8 mm (0.3
in) et d’une longueur de 10 cm (4 in) dans un
des orifices du tendeur de chaîne de trans-
mission.N.B.

Cette tige est disponible chez les concessionnai-
res Yamaha.
4. Mettre la boîte de vitesses au point mort.
5. Pour tendre la chaîne, repousser le VTT vers Tension de la chaîne de transmission :
25.0–35.0 mm (0.98–1.38 in)
1. Tension de la chaîne de transmission
1

1. Vis de pincement d’axe de roue arrière
2. Tige
3. Tendeur de chaîne de transmission
4. Orifice
3
4
2
1
1

8-43
1
2
3
4
5
6
78
9
10
11

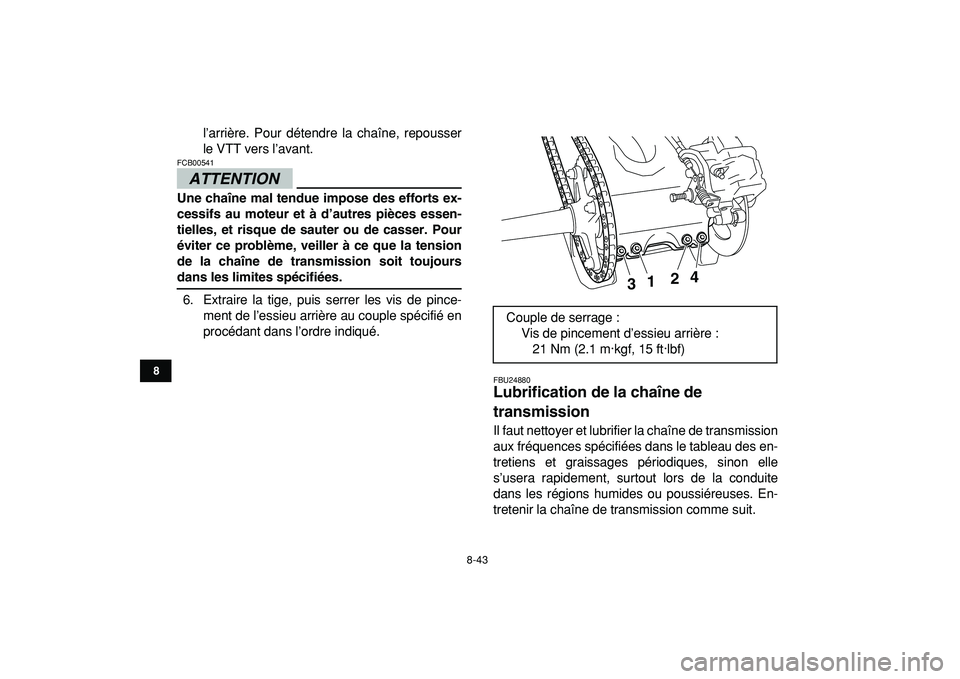

l’arrière. Pour détendre la chaîne, repousser
le VTT vers l’avant.
ATTENTION

FCB00541
Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres pièces essen-
tielles, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées.
6. Extraire la tige, puis serrer les vis de pince-
ment de l’essieu arrière au couple spécifié en
procédant dans l’ordre indiqué.
FBU24880
Lubrification de la chaîne de
transmission
Il faut nettoyer et lubrifier la chaîne de transmission
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques, sinon elle
s’usera rapidement, surtout lors de la conduite
dans les régions humides ou poussiéreuses. En-
tretenir la chaîne de transmission comme suit.Couple de serrage :
Vis de pincement d’essieu arrière :
21 Nm (2.1 m·kgf, 15 ft·lbf)
3124
