Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
1
re

:
35/14 (2.500)
2
e

:
30/15 (2.000)
3
e

:
31/19 (1.632)
4
e

:
28/21 (1.333)
5
e

:
23/21 (1.095)
Partie cycle:
Type de cadre:
Aluminum die-cast and steel tube frame
Angle de chasse:
5.0 °
Chasse:
21.0 mm (0.83 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
AT21 x 7R-10
Fabricant/modèle:
DUNLOP/KT351 Radial
Pneu arrière:
Type:
Sans chambre (Tubeless)Taille:
AT20 x 10R-9
Fabricant/modèle:
DUNLOP/KT356 Radial
Charge:
Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)
Pression de gonflage (contrôlée les pneus froids):
Recommandation:
Avant:
27.5 kPa (0.275 kgf/cm
2

, 4.0 psi)
Arrière:
30.0 kPa (0.300 kgf/cm
2

, 4.4 psi)
Minimum:
Avant:
24.5 kPa (0.245 kgf/cm
2

, 3.6 psi)
Arrière:
27.0 kPa (0.270 kgf/cm
2

, 4.0 psi)
Roue avant:
Type de roue:
Roue emboutie
Taille de jante:
10 x 5.5AT
Roue arrière:
Type de roue:
Roue emboutie
Taille de jante:
9 x 8.5AT

10-4
1
2
3
4
5
6
7
8
910
11
Frein avant:

Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:
Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et pneumati-
que
Débattement des roues:
250 mm (9.9 in)
Suspension arrière:
Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et pneumati-
que
Débattement des roues:
280 mm (11.0 in)
Partie électrique:
Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation permanente
Batterie:
Modèle:
YTZ-7S
Voltage, capacité:
12 V, 6.0 Ah
Phare:
Type d’ampoule:
Ampoule au krypton
Voltage et wattage d’ampoule
×
quantité:
Phare:
12 V, 30/30 W
×
2
Feu arrière/stop:
LED
Témoin du point mort:
LED
Témoin d’avertissement du niveau de carburant:
LED
Témoin d’alerte de la température du liquide de refroidisse-
ment:
LED
Témoin d’avertissement de panne du moteur:
LED
Fusibles:
Fusible principal:
20.0 A

11-1
1
2
3
4
5
6
7
8
9
1011

FBU26000

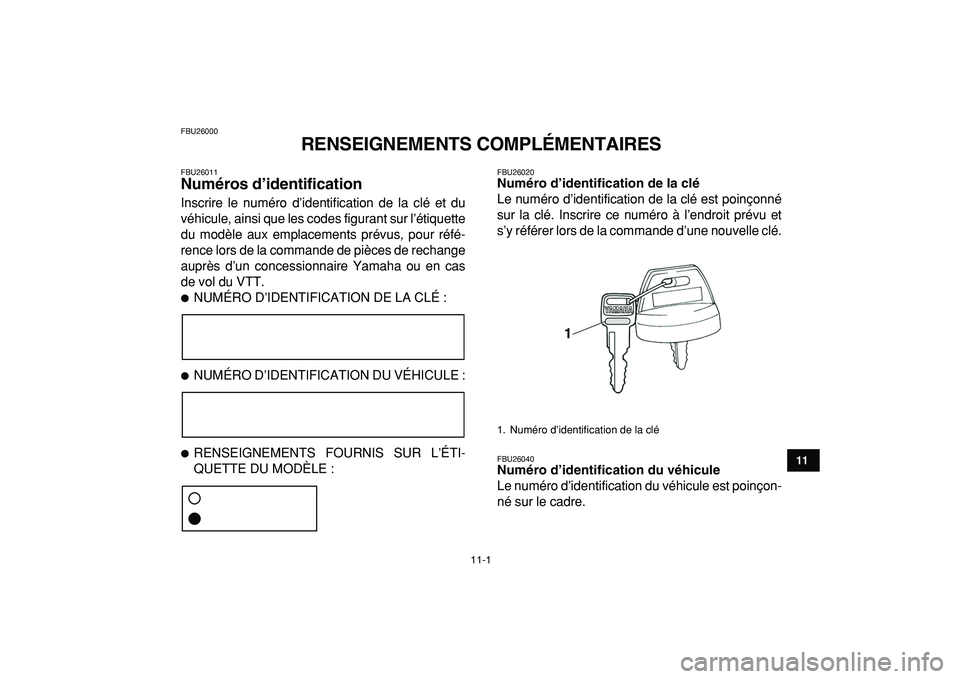

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011
Numéros d’identification
Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.

NUMÉRO D’IDENTIFICATION DE LA CLÉ :

NUMÉRO D’IDENTIFICATION DU VÉHICULE :

RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020
Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une nouvelle clé.
FBU26040
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poinçon-
né sur le cadre.
1. Numéro d’identification de la clé

11-2
1
2
3
4
5
6
7
8
9
1011

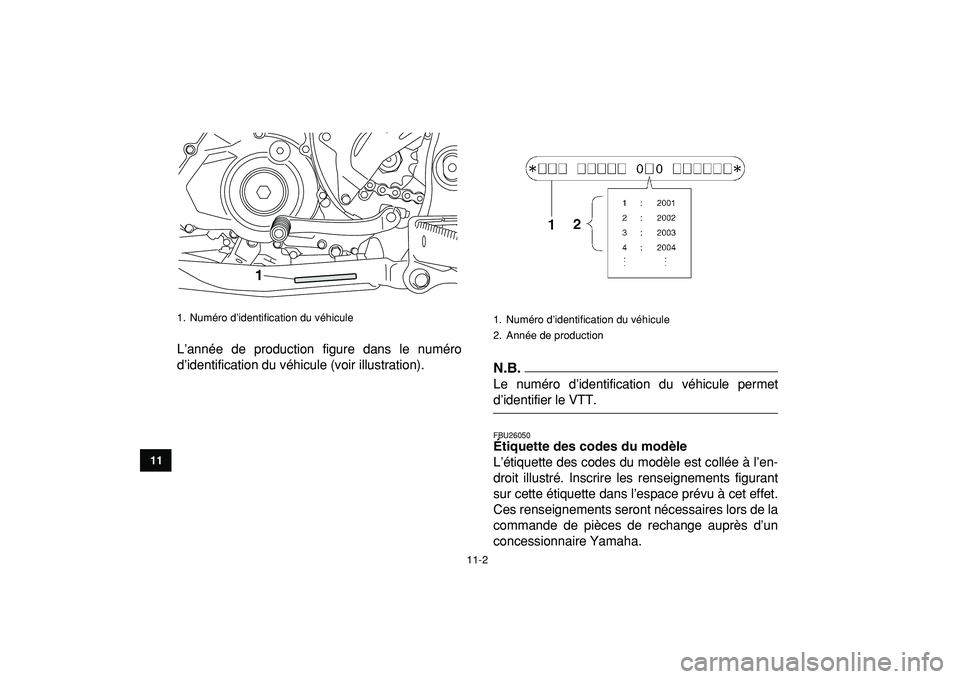

L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).N.B.
Le numéro d’identification du véhicule permet
d’identifier le VTT.
FBU26050
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1

1. Numéro d’identification du véhicule
2. Année de production

11-3
1
2
3
4
5
6
7
8
9
1011

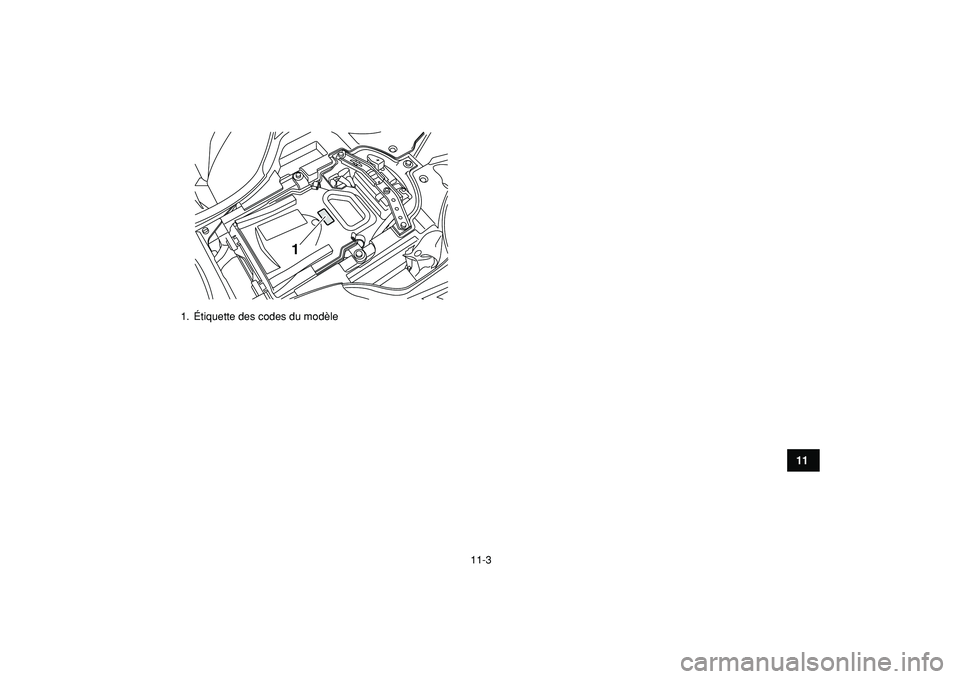

1. Étiquette des codes du modèle
1

INDEX
A
Accessoires et chargement ............................................ 6-6
Amortisseur arrière, réglage......................................... 4-16
Amortisseurs avant, réglage ........................................ 4-11
B
Batterie ......................................................................... 8-48
Bougie, contrôle ........................................................... 8-15
Bras oscillant, lubrification des pivots .......................... 8-46
C
Câble des gaz, réglage du jeu ..................................... 8-32
Câbles, contrôle et lubrification .................................... 8-44
Caches, dépose et repose ........................................... 8-10
Caractéristiques ........................................................... 10-1
Carburant ............................................................... 4-9
,
5-4
Carburant, témoin du niveau .......................................... 4-3
Chaîne de transmission ................................................. 5-6
Chaîne de transmission, lubrification ........................... 8-43
Chaîne de transmission, tension .................................. 8-41
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-3
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-39
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-3
D
Démarreur ...................................................................... 4-4
E
Éclairage, commutateur général .................................... 4-4
Embrayage, levier .......................................................... 4-6
Embrayage, réglage de la garde du levier ................... 8-40
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2
F
Feu arrière/stop ............................................................ 8-53
Filtre à air, nettoyage de l’élément ............................... 8-26
Frein avant, contrôle de la garde du levier ................... 8-36
Frein, contrôle de la position de la pédale ................... 8-37
Frein de stationnement, levier ........................................ 4-7
Frein de stationnement, réglage de la garde ............... 8-38
Frein, levier .................................................................... 4-6
Frein, pédale .................................................................. 4-7
Freins avant et arrière .................................................... 5-5
Freins avant et arrière, contrôle des plaquettes ........... 8-33
Freins, changement du liquide ..................................... 8-35
Freins, contrôle du niveau du liquide ........................... 8-34
Fusible, remplacement ................................................. 8-50

G
Guidon, position ............................................................4-25
H
Huile moteur....................................................................5-4
Huile moteur et élément du filtre ...................................8-16
I
Instruments, éclairage et commandes ............................5-8
L
Levier des gaz.........................................................4-4
,
5-5
Leviers de frein et d’embrayage, contrôle et
lubrification .................................................................8-45
Limiteur de vitesse ..........................................................4-5
Liquide de refroidissement ....................................5-4
,
8-22
M
Manuel du propriétaire et trousse de réparation .............8-1
Moteur, mise en marche .................................................6-1
N
Nettoyage........................................................................9-1
Numéros d’identification................................................11-1
P
Panne du moteur, témoin................................................4-3
Pannes, diagnostic........................................................8-55
Pannes, schémas de diagnostic ...................................8-57
Pare-étincelles, nettoyage ............................................8-30
Pédale de frein, contrôle et lubrification ........................8-46
Phares, réglage du faisceau .........................................8-53
Phares, remplacement d’une ampoule .........................8-51
Pneus ..............................................................................5-6
Pneus, limite d’usure.......................................................5-8
Pneus, mesure de la pression ........................................5-7
R
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon................................... 4-9
Rodage du moteur ......................................................... 6-4
Roues, dépose ............................................................. 8-53
Roues, repose.............................................................. 8-54
Roulements de moyeu de roue, contrôle ..................... 8-46
S
Sécurité .......................................................................... 1-1
Sélecteur de vitesses ..................................................... 4-8
Sélecteur de vitesses, contrôle .................................... 8-46
Selle ............................................................................. 4-11
Soupapes, jeu .............................................................. 8-33
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5
T
Témoin d’alerte du liquide de refroidissement ............... 4-2
Témoin du point mort ..................................................... 4-2
Témoin et témoins d’alerte............................................. 4-2
Triangles de suspension, lubrification des pivots......... 8-47
V
Véhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
Vitesses, changement des ............................................. 6-2
