YAMAHA YFZ450R 2016 Manuale de Empleo (in Spanish)

8-17
8
2. Arranque el motor, caliéntelo hasta que el
aceite de motor alcance una temperatura
normal de 60 °C (140 °F), déjelo al ralentí du-
rante diez segundos o más y, a continuación,
párelo.
NOTAA fin de obtener la temperatura del aceite del mo-
tor adecuada para una lectura precisa del nivel de
aceite, primero el motor debe enfriarse por com-
pleto y luego calentarse de nuevo durante varios
minutos hasta la temperatura normal de trabajo. 3. Extraiga el tapón de llenado del depósito deaceite del motor y limpie la varilla con un tra-
po limpio.
4. Inserte la varilla de medición del nivel en el orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las marcas
de nivel máximo y mínimo.
5. Si el aceite de motor se encuentra en la mar-ca de nivel mínimo o por debajo de ella, aña-
da una cantidad suficiente de aceite del tipo
recomendado por el orificio de llenado del
depósito de aceite de motor hasta que alcan-
ce el nivel correcto. ATENCIÓN: Asegúrese
de que el nivel de aceite es el correcto; de
no hacerlo, el motor podría sufrir daños.
[SCB00852]
1. Tapón de llenado del depósito de aceite de motor
2. Varilla de aceite del motor
3. Marca de nivel máximo
4. Marca de nivel medio
5. Marca de nivel mínimo1
2
3
54
U1TD62S0.book Page 17 Monday, May 11, 2015 2:29 PM

8-18
8
NOTAAl añadir aceite evite llenar el depósito en exceso;
el nivel sube más deprisa a partir de la marca de
nivel medio en la varilla de medición. 6. Introduzca la varilla de medición en el orificiode llenado del depósito de aceite de motor y,
a continuación, apriete el tapón de llenado
del depósito de aceite de motor. ATENCIÓN:
Verifique que el tapón de llenado del depó-
sito de aceite del motor esté bien apreta-
do; de lo contrario puede salirse aceite
cuando el motor esté en marcha.
[SCB00363]
Para cambiar el aceite del motor (con o sin
sustitución del filtro de aceite) 1. Coloque el ATV en una superficie nivelada.
2. Desmonte el protector del motor extrayendo los pernos. 3. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
4. Coloque una bandeja debajo del motor para recoger el aceite usado.
5. Extraiga el tapón de llenado del depósito de aceite del motor y luego el perno de drenaje y
la junta.
1. Protector del motor
2. Perno
2 21
U1TD62S0.book Page 18 Monday, May 11, 2015 2:29 PM

8-19
8
6. Extraiga el perno de drenaje del aceite del
cárter y la junta.
NOTAOmita los pasos 7–10 si no va a cambiar el filtro de
aceite. 7. Desmonte la cubierta del filtro de aceite qui-tando los pernos.
1. Perno de drenaje del depósito de aceite de motor
2. Junta
1
2
1. Perno de drenaje del aceite de motor del cárter
2. Junta
1
2
U1TD62S0.book Page 19 Monday, May 11, 2015 2:29 PM

8-20
88. Extraiga el filtro de aceite y las juntas tóricas.
9. Coloque un filtro de aceite nuevo y juntas tó-
ricas nuevas.
NOTAVerifique que las juntas tóricas queden correcta-
mente asentadas. 10. Monte la cubierta del filtro de aceite colocan- do los pernos y apretándolos con el par espe-
cificado.
1. Cubierta del filtro de aceite
2. Perno
1
2
1. Filtro de aceite
2. Junta tórica
1
2
2
U1TD62S0.book Page 20 Monday, May 11, 2015 2:29 PM

8-21
8
11. Coloque el perno de drenaje de aceite del
cárter, el perno de drenaje del depósito de
aceite del motor y las respectivas juntas nue-
vas y, a continuación, apriete los pernos con
el par especificado.
12. Introduzca la cantidad especificada del acei- te recomendado por el orificio de llenado del
depósito y, a continuación, coloque y apriete
el tapón.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza. ATENCIÓNSCB00301Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
 Asegúrese de que no penetre ningún mate-
rial extraño en el cárter.
Par de apriete:
Perno de la cubierta del filtro de aceite:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Pares de apriete: Perno de drenaje del aceite de motor del
cárter:20 Nm (2.0 m·kgf, 14 ft·lbf)
Perno de drenaje del depósito de aceite de
motor: 20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite recomendado: Véase la página 10-1.
Cantidad de aceite: Sin sustitución del filtro de aceite:1.40 L (1.48 US qt, 1.23 Imp.qt)
Con sustitución del filtro de aceite: 1.45 L (1.53 US qt, 1.28 Imp.qt)
U1TD62S0.book Page 21 Monday, May 11, 2015 2:29 PM

8-22
813. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
14. Pare el motor, compruebe el nivel de aceite y corríjalo según sea necesario.
15. Monte el protector del motor colocando los pernos y, a continuación, apriételos con el
par especificado. ATENCIÓN: Asegúrese
de aplicar LOCTITE
® a los pernos del pro-
tector del motor antes de colocarlos.
[SCB00372]
SBU29861
Líquido refrigeranteDebe comprobar el nivel de líquido refrigerante
antes de cada utilización. Además, debe cambiar
el líquido refrigerante según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase. Haga cambiar el líquido refrigeran- te en un concesionario Yamaha.
¡ADVERTENCIA!
No quite nunca el tapón del radiador cuando el
motor esté caliente.
[SWB02671]
SBU27945
Para comprobar el nivel de líquido refrigerante 1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. 2. Compruebe el nivel de líquido refrigerante en el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
Par de apriete:Perno del protector del motor:7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U1TD62S0.book Page 22 Monday, May 11, 2015 2:29 PM

8-23
8
3. Si el líquido refrigerante se encuentra en la
marca de nivel mínimo o por debajo de ella,
quite el tapón del depósito, añada líquido re-
frigerante o agua destilada hasta la marca de
nivel máximo y seguidamente coloque el ta-
pón. ATENCIÓN: Si no dispone de líquido
refrigerante, utilice en su lugar agua desti-
lada o agua blanda del grifo. No utilice
agua dura o agua salada, ya que resultan
perjudiciales para el motor. Si ha utilizado
agua en lugar de líquido refrigerante, sus-
titúyala por líquido refrigerante lo antes posible; de lo contrario el sistema de refri-
geración no estará protegido contra las
heladas y la corrosión. Si ha añadido agua
al líquido refrigerante, haga comprobar lo
antes posible en un concesionario
Yamaha el contenido de anticongelante en el líquido refrigerante; de lo contrario dis-
minuirá la eficacia del líquido refrigerante.
[SCB01012]
NOTA El ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
 Si el motor se recalienta, consulte las instruc-
ciones adicionales de la página 8-56. SBU26808Limpieza del filtro de aireDebe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
1. Tapón del depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1
2
3
Capacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U1TD62S0.book Page 23 Monday, May 11, 2015 2:29 PM

8-24
8bielo, si es necesario, con mayor frecuencia si
conduce en lugares especialmente húmedos o
polvorientos.
NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo. 1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-11).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones. 4. Afloje completamente el tornillo de palomilla.
5. Extraiga el filtro de aire junto con el tornillo de

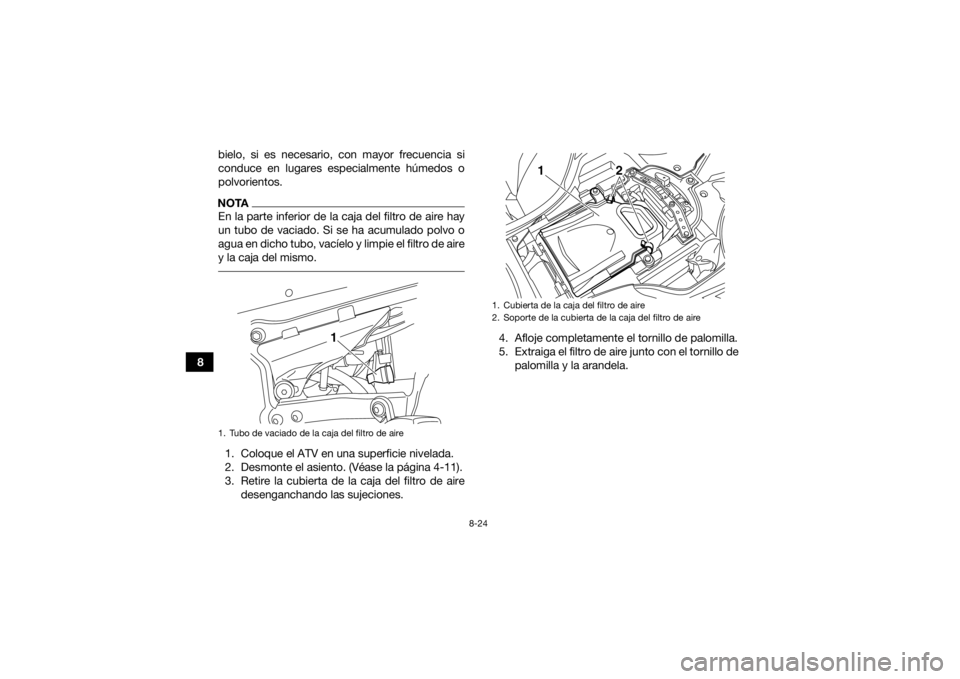

palomilla y la arandela.1. Tubo de vaciado de la caja del filtro de aire
1
1. Cubierta de la caja del filtro de aire
2. Soporte de la cubierta de la caja del filtro de aire
1
2
U1TD62S0.book Page 24 Monday, May 11, 2015 2:29 PM

8-25
8
6. Extraiga el tornillo de palomilla y la arandela
del filtro del aire.
7. Extraiga el material esponjoso de la rejilla del filtro del aire. 8. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01942]

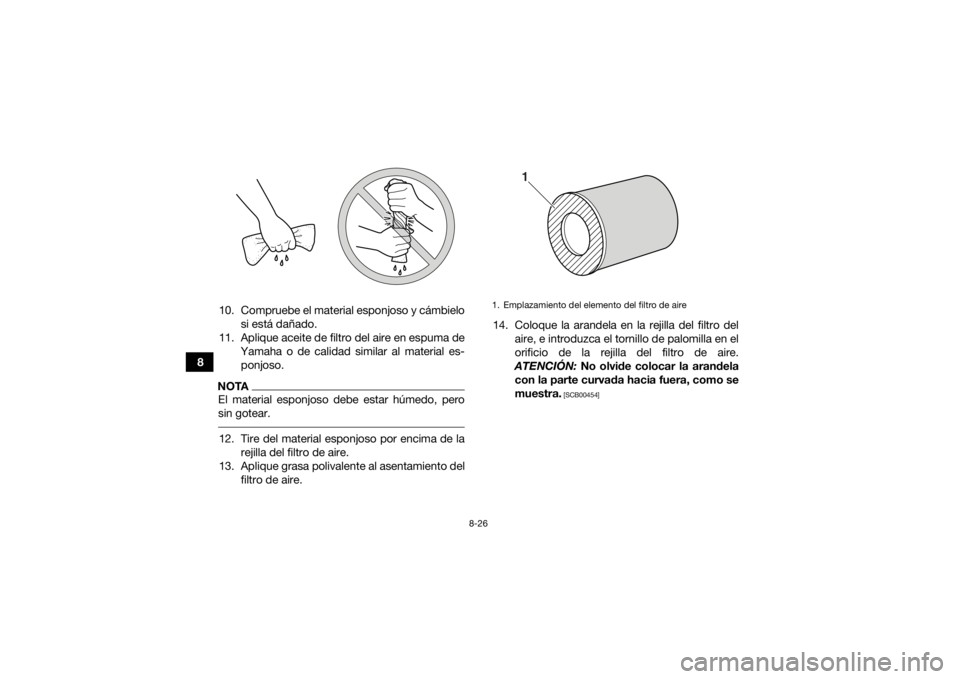

9. Escurra el exceso de disolvente del materialesponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00442]

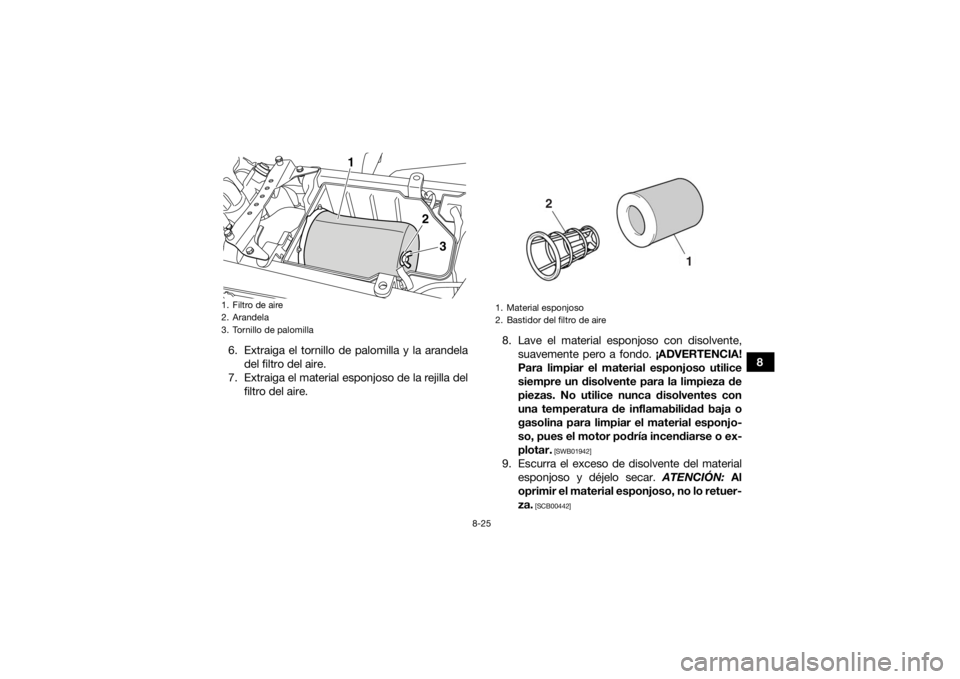

1. Filtro de aire
2. Arandela
3. Tornillo de palomilla
3
2
1
1. Material esponjoso
2. Bastidor del filtro de aire
1
2
U1TD62S0.book Page 25 Monday, May 11, 2015 2:29 PM

8-26
810. Compruebe el material esponjoso y cámbielo
si está dañado.
11. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-
ponjoso.
NOTAEl material esponjoso debe estar húmedo, pero
sin gotear. 12. Tire del material esponjoso por encima de larejilla del filtro de aire.
13. Aplique grasa polivalente al asentamiento del filtro de aire. 14. Coloque la arandela en la rejilla del filtro del
aire, e introduzca el tornillo de palomilla en el
orificio de la rejilla del filtro de aire.
ATENCIÓN: No olvide colocar la arandela
con la parte curvada hacia fuera, como se
muestra.
[SCB00454]
1. Emplazamiento del elemento del filtro de aire
1
