YAMAHA YFZ50 2020 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2020, Model line: YFZ50, Model: YAMAHA YFZ50 2020Pages: 134, tamaño PDF: 5.58 MB
Page 11 of 134
Engrase de los pivotes del brazo delantero ................................................. 8-32
Engrase de los pivotes de articulación delanteros ............................................... 8-33
Engrase del eje de dirección..................... 8-33
Batería ....................................................... 8-34
Cambio del fusible .................................... 8-37
Desmontaje de una rueda ......................... 8-37
Montaje de una rueda ............................... 8-38
Identificación de averías ........................... 8-39
Cuadro de identificación de averías ......... 8-40
LIMPIEZA Y ALMACENAMIENTO .................. 9-1 Limpieza ...................................................... 9-1
Almacenamiento ......................................... 9-2
ESPECIFICACIONES ................................... 10-1
INFORMACIÓN PARA EL CONSUMIDOR ... 11-1 Números de identificación ........................ 11-1
INDEX ........................................................... 12-1
UBW463S0.book Page 3 Friday, January 18, 2019 11:30 AM
Page 12 of 134
1-1
1
SBU29681

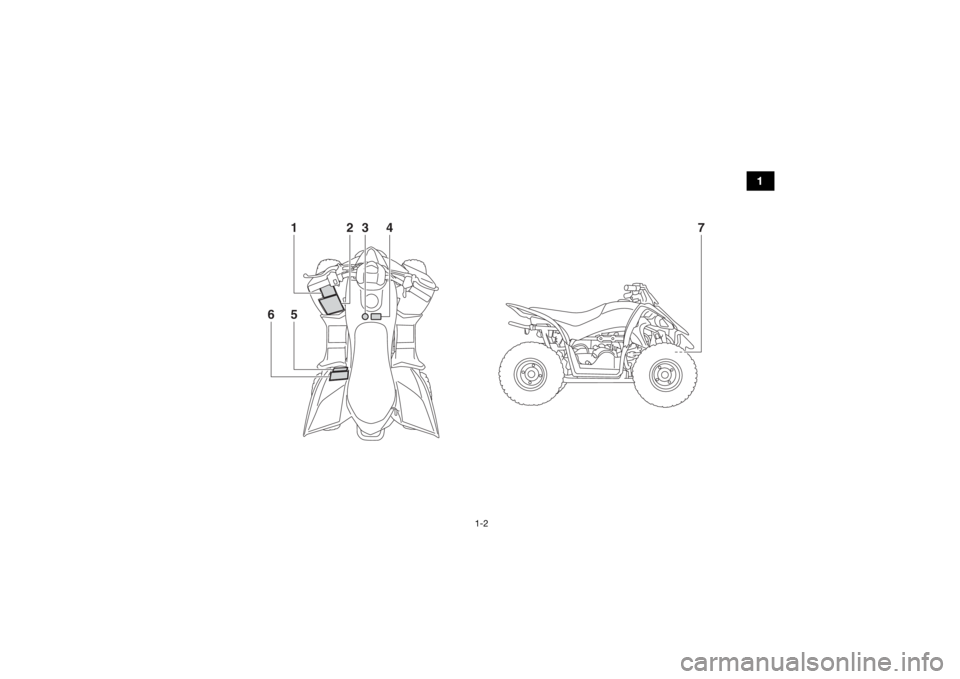

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU36153Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.UBW463S0.book Page 1 Friday, January 18, 2019 11:30 AM
Page 13 of 134
1-2
1
7
15
6
2
4
3
UBW463S0.book Page 2 Friday, January 18, 2019 11:30 AM
Page 14 of 134
1-3
1

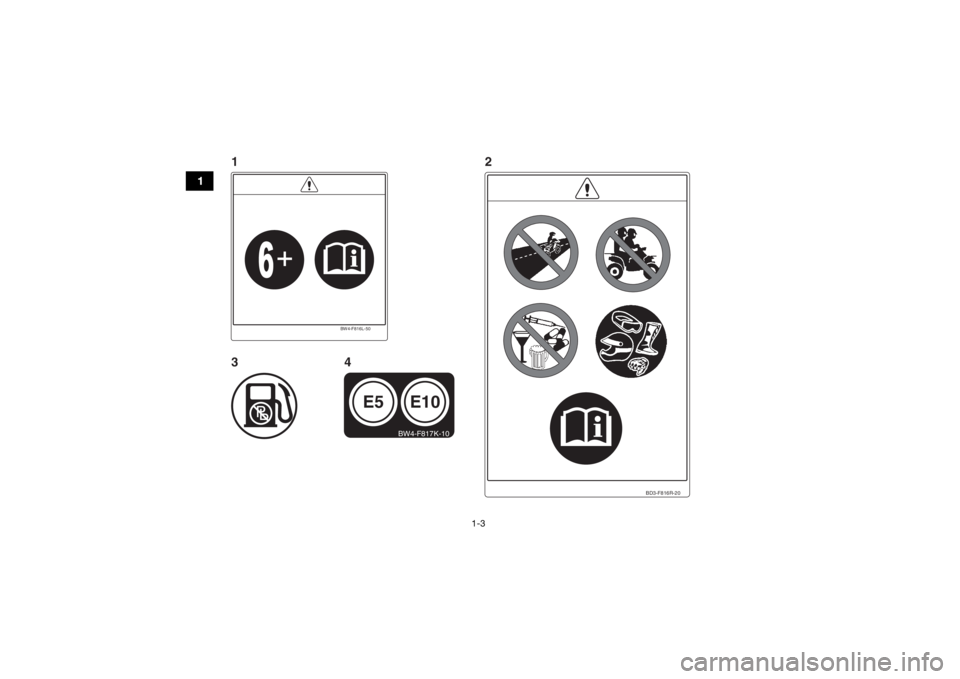

BD3-F816R-20
BW4-F816L-50
E10
E5
BW4-F817K-10
1
342
UBW463S0.book Page 3 Friday, January 18, 2019 11:30 AM
Page 15 of 134
1-4
1

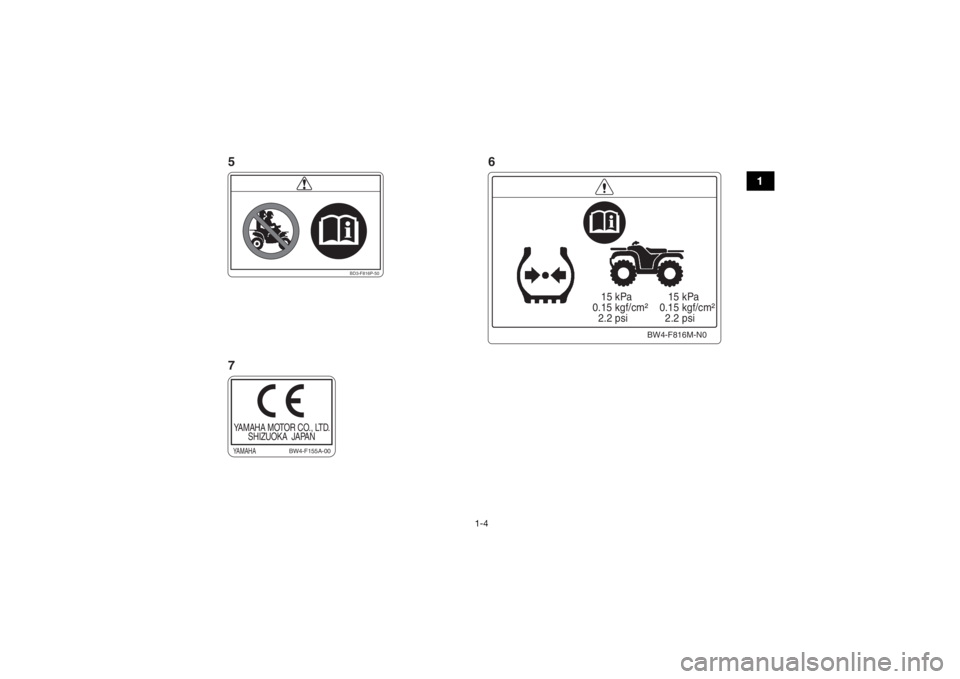

BD3-F816P-50
15 kPa
0.15 kgf/cm²
2.2 psi 15 kPa
0.15 kgf/cm²
2.2 psi
BW4-F816M-N0
YAMAHA MOTOR CO., LTD.
SHIZUOKA JAPANYAMAHA
BW4-F155A-00
6
5
7
UBW463S0.book Page 4 Friday, January 18, 2019 11:30 AM
Page 16 of 134
1-5

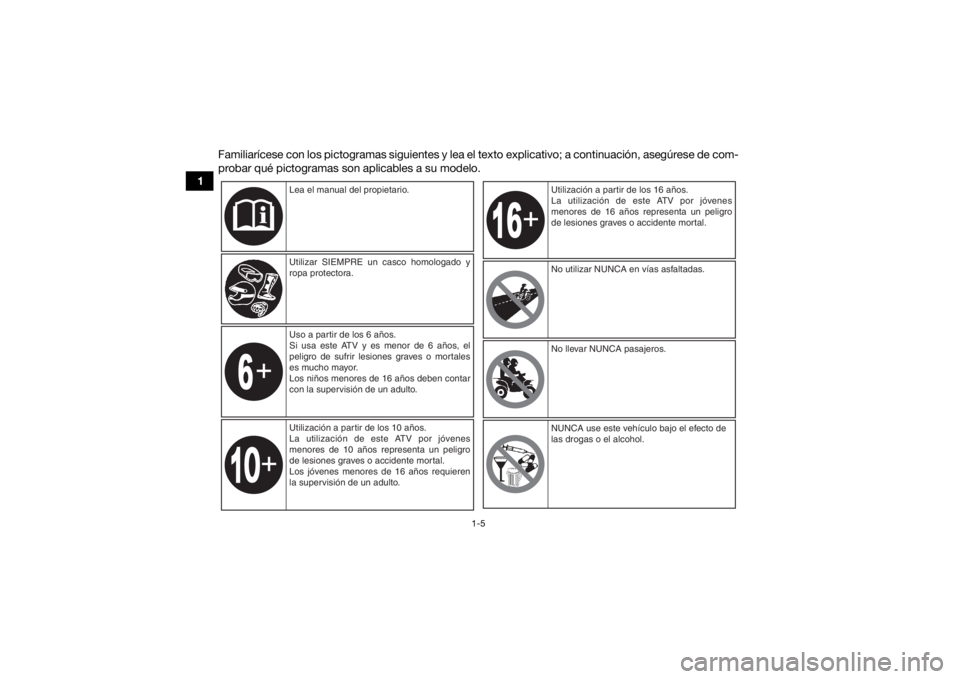

1Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora. Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
Uso a partir de los 6 años.
Si usa este ATV y es menor de 6 años, el
peligro de sufrir lesiones graves o mortales
es mucho mayor.
Los niños menores de 16 años deben contar
con la supervisión de un adulto.
Utilización a partir de los 10 años.
La utilización de este ATV por jóvenes
menores de 10 años representa un peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
NUNCA use este vehículo bajo el efecto de
las drogas o el alcohol.
UBW463S0.book Page 5 Friday, January 18, 2019 11:30 AM
Page 17 of 134
1-6
1
E10E5
**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi

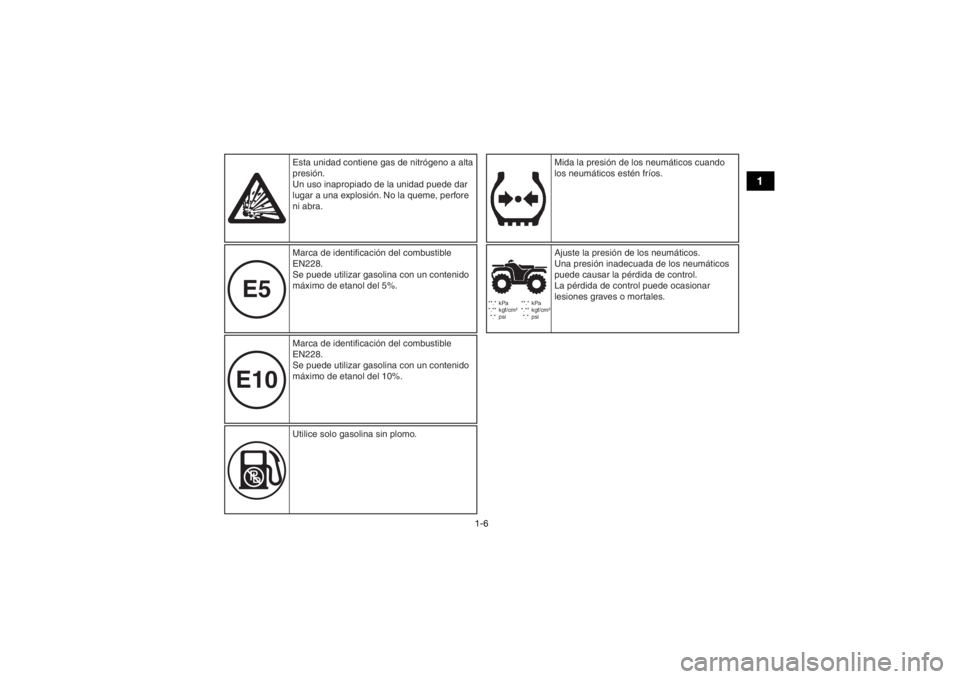

Esta unidad contiene gas de nitrógeno a alta
presión.
Un uso inapropiado de la unidad puede dar
lugar a una explosión. No la queme, perfore
ni abra.
Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 10%. Marca de identificación del combustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 5%.
Utilice solo gasolina sin plomo. Mida la presión de los neumáticos cuando
los neumáticos estén fríos.
Ajuste la presión de los neumáticos.
Una presión inadecuada de los neumáticos
puede causar la pérdida de control.
La pérdida de control puede ocasionar
lesiones graves o mortales.
UBW463S0.book Page 6 Friday, January 18, 2019 11:30 AM
Page 18 of 134
2-1
2
SBU17432
INFORMACIÓN RELATIVA A LA SEGURIDAD
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU36352UN ATV NO ES UN JUGUETE Y PUEDE CON-LLEVAR PELIGROS PARA EL USUARIO.La forma de conducción de un ATV difiere de la de
otros vehículos, incluidos coches y motocicletas.
Si no toma las precauciones adecuadas, puede
chocar y volcar de un momento a otro, aunque
esté ejecutando maniobras simples como girar o
conducir por terrenos de colinas o sobre obstácu-
los.
PUEDE SUFRIR LESIONES GRAVES O MORTA-
LES si no sigue las instrucciones siguientes:
Lea este manual y todas las etiquetas con dete-
nimiento y siga los procedimientos operativos
descritos.
No utilice nunca un ATV sin la formación o las
instrucciones necesarias. Realice un curso de
formación. Los principiantes deben recibir for-
mación por parte de un instructor titulado. Pón-
gase en contacto con un concesionario autorizado de ATV para obtener información
sobre los cursos de formación más cercanos a
su zona.
Siga siempre las recomendaciones de edad:
– Un niño menor de 6 años no debe conducir
nunca un ATV con un motor de una cilindrada
superior a los 50 cc.
– Un niño menor de 12 años no debe conducir
nunca un ATV con un motor de más de 70 cc.
– Un niño menor de 16 años no debe conducir
nunca un ATV con un motor de más de 90 cc.
Nunca permita que niños menores de 16 años
utilicen un ATV sin la supervisión de un adulto,
ni permita un uso constante de un ATV por ni-
ños que no tengan las habilidades necesarias
para conducir el vehículo de forma segura.
Nunca transporte pasajeros en un ATV.
Este vehículo está destinado al uso fuera de
vías pavimentadas únicamente. No lo utilice en
superficies pavimentadas tales como: aceras,
caminos particulares, áreas de estacionamien-
to, carreteras pavimentadas, vías públicas y au-
tovías.UBW463S0.book Page 1 Friday, January 18, 2019 11:30 AM
Page 19 of 134
2-2
2
Vigile con atención la presencia de otros vehí-
culos cuando circule por calles o carreteras pú-
blicas sin pavimentar. Antes de circular por
calles o carreteras públicas sin pavimentar, es-
tudie las leyes y reglamentos de su país.
Nunca utilice un ATV si no lleva un casco de
motocicleta homologado que se le ajuste co-
rrectamente. También debe llevar protección
ocular (gafas o pantalla facial), guantes, botas,
camisa de manga larga o chaqueta y pantalo-
nes largos.
No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
Nunca conduzca a una velocidad demasiado
alta para sus habilidades o para las condiciones
del terreno. Conduzca siempre a una velocidad
adecuada al terreno, a la visibilidad, a las condi-
ciones de funcionamiento y a su experiencia.
No intente derrapar, saltar o realizar maniobras
similares.
Revise el ATV cada vez que lo use para asegu-
rarse de que se encuentra en condiciones segu-
ras de funcionamiento. Siga siempre los
procedimientos y los programas de revisión y
de mantenimiento descritos en este manual.
Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estri-
beras.
Vaya despacio y sea extracuidadoso cuando
conduzca en terrenos no conocidos. Esté siem-
pre atento a posibles cambios en las caracterís-
ticas del terreno cuando conduzca el ATV.
No conduzca en terrenos excesivamente difíci-
les, resbaladizos o sueltos hasta que no haya
adquirido las habilidades necesarias para con-
trolar el ATV en tales condiciones. Sea especial-
mente prudente en estos tipos de terreno.
Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de girar a velocidad
más altas y nunca gire a una velocidad excesi-
va.
Nunca utilice el ATV en colinas con demasiada
inclinación para el ATV o para sus habilidades.
Practique en colinas de menor altura antes de
atreverse con colinas de mayor altura.
Siga siempre el procedimiento descrito en este
manual para subir a una colina. Compruebe el
terreno con detenimiento antes de iniciar la su-
bida. Nunca suba a colinas con una superficie
excesivamente resbaladiza o suelta. Incline su
UBW463S0.book Page 2 Friday, January 18, 2019 11:30 AM
Page 20 of 134
2-3
2peso hacia adelante. No acelere bruscamente
ni efectúe cambios de marcha repentinos. Nun-
ca conduzca a alta velocidad sobre la cima de
una colina.
Siga siempre el procedimiento descrito en este
manual para descender por una colina y frenar
en pendientes. Compruebe el terreno con dete-
nimiento antes de iniciar el descenso. Incline su
peso hacia atrás. Nunca descienda por una co-
lina a alta velocidad. Cuando descienda por una
colina, evite que el vehículo se incline conside-
rablemente hacia un lado. Baje la pendiente en
línea recta siempre que sea posible.
Siga siempre el procedimiento descrito en este
manual para cruzar la ladera de una colina. Evi-
te colinas con una superficie excesivamente
resbaladiza o suelta. Incline su peso hacia el
lado más elevado del ATV. Nunca intente dar
media vuelta en una colina hasta que no haya
dominado la técnica de giro sobre superficies
niveladas descrita en esta manual. Si es posi-
ble, evite cruzar la ladera de colinas muy incli-
nadas.
Siga siempre el procedimiento adecuado si el
motor se cala o el vehículo vuelca hacia atrás
mientras asciende por una colina. Si el motor se cala o el vehículo vuelca hacia atrás, siga el pro-
cedimiento especial de frenado descrito en este
manual. Descienda del vehículo por el lado más
alto o por cualquiera de los dos lados si el vehí-
culo está recto mirando hacia arriba. Dé media
vuelta al vehículo y súbase de nuevo siguiendo
el procedimiento descrito en este manual.
Compruebe siempre que no hay obstáculos an-
tes de conducir por una nueva zona.
No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siem-
pre el procedimiento descrito en este manual
para conducir sobre obstáculos.
Tenga siempre cuidado cuando el vehículo pa-
tine o derrape. Aprenda a controlar de forma se-
gura los patinazos y derrapes practicando a
baja velocidad en una superficie nivelada y sin
baches. En superficies excesivamente resbala-
dizas, como, por ejemplo, hielo, conduzca des-
pacio y con extrema prudencia para reducir el
riesgo de patinazos y derrapes que le hagan
perder el control del vehículo.
Nunca conduzca un ATV por corrientes de agua
que fluyan con rapidez o que tengan una pro-
fundidad superior a la recomendada en este
manual. Recuerde que la capacidad de frenado
