YAMAHA YFZ50 2020 Manuale de Empleo (in Spanish)

6-1
6
SBU19882
FUNCIONAMIENTO
SBU19902Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesiona-
rio Yamaha.
ADVERTENCIA
SWB00632Lea atentamente el manual del propietario
para familiarizarse con todos los mandos y evi-
tar perder el control, lo que puede causar un
accidente o lesiones. SBU36361Arranque del motor en fríoATENCIÓNSCB00151Consulte la sección “Rodaje del motor” de la
página 6-3 antes de poner en funcionamiento
por primera vez el motor.
1. Ponga el freno de estacionamiento. (El motorsolamente se puede poner en marcha cuan-
do está accionada la maneta del freno trase-
ro).
2. Gire el grifo de gasolina a la posición “ON”.
3. Gire la llave a la posición “ON” y sitúe el inte- rruptor de paro del motor en “ ”.
4. Sitúe la palanca del estárter (estrangulador) en función de la temperatura ambiente.
Posición (1):
Arranque del motor en frío a una temperatura
ambiente por debajo de 5 °C (40 °F).
Posición (2):
Arranque del motor en frío a una temperatura
ambiente entre 0 °C (30 °F) y 30 °C (90 °F).
Posición (3):
Arranque del motor en frío a una temperatura
ambiente por encima de 25 °C (80 °F).
UBW463S0.book Page 1 Friday, January 18, 2019 11:30 AM

6-2
6Posición de temp. ambiente/estárter (estran-
gulador)
5. Suelte la maneta del acelerador y arranque el motor pulsando el interruptor de arranque.
NOTASi el motor no arranca, suelte el interruptor de
arranque y espere unos segundos antes de in-
tentarlo de nuevo. Un accionamiento prolonga-
do del arranque descargará la batería. No
accione el arranque durante más de 10 segun-
dos seguidos. 
Si el motor no arranca con el interruptor de
arranque, intente utilizar el sistema de arranque
a pedal. (Véase la página 4-7).
6. Si el motor arranca con la palanca del estárter
(estrangulador) en la posición (1), sitúe la pa-
lanca en la posición (2) para calentar el motor.
Si el motor arranca con la palanca del estárter
(estrangulador) en la posición (2), mantenga
la palanca en esta posición para calentar el
motor.
7. Siga calentando el motor hasta que funcione con un ralentí suave y, a continuación, vuelva
a situar la palanca del estárter (estrangulador)
en la posición (3) antes de iniciar la marcha.NOTAEl motor está caliente cuando responde rápida-
mente al acelerador con el estárter (estrangulador)
desactivado. 8. Suelte el freno de estacionamiento.ATENCIÓNSCB00164Para prolongar al máximo la vida útil del motor,
¡nunca acelere mucho con el motor frío!
1. Abierto completamente
2. Semiabierto
3. Cerrado
4. Palanca del estárter (estrangulador)
4
3
2
1
(1) (3)
(2)
UBW463S0.book Page 2 Friday, January 18, 2019 11:30 AM

6-3
6
SBU20292Arranque del motor en calienteUtilice el mismo procedimiento que el descrito
para el arranque en frío, salvo que el estárter (es-
trangulador) no es necesario cuando el motor está
caliente. En lugar de usarla, arranque el motor con
el acelerador ligeramente abierto.SBU36861Rodaje del motorNo hay un periodo más importante para la vida del
motor que los primeros 240 km (150 mi) o 20 ho-
ras de funcionamiento. Por ello, debe seguir con
atención las instrucciones de rodaje del motor.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 240 km (150 mi) o
20 horas. Durante este periodo, las distintas pie-
zas del motor se desgastan y pulen hasta alcanzar
las holguras de trabajo correctas. Evite el funcio-
namiento prolongado a todo gas o toda condición
que puede provocar el recalentamiento del motor.
0–120 km (0–75 mi) o 0–10 horas
Evite el funcionamiento prolongado a más de me-
dio gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija.120–240 km (75–150 mi) o 10–20 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente, pero no
lo ponga a todo gas en ningún momento.
A partir de 240 km (150 mi) o 20 horas
Ya puede utilizar el ATV con normalidad.
ATENCIÓNSCB00221Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-
cesionario Yamaha para que lo revise. SBU36370EstacionamientoCuando estacione el ATV, accione la maneta del
freno trasero, pare el motor, ponga el freno de es-
tacionamiento y sitúe el grifo de gasolina en la po-
sición “OFF”.
UBW463S0.book Page 3 Friday, January 18, 2019 11:30 AM

6-4
6
SBU36380Estacionamiento en pendiente
ADVERTENCIA
SWB04130Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,
con lo que aumentaría la posibilidad de acci-
dente. Si debe estacionar en una pendiente, si-
túe el ATV en posición transversal a la
pendiente, pare el motor, ponga el freno de es-
tacionamiento y bloquee las ruedas delanteras
y traseras con piedras u otros objetos.No estacione nunca el ATV en pendientes que
sean demasiado pronunciadas para andar con
facilidad por ellas.
1. Detenga el ATV accionando los frenos.
2. Pare el motor.
3. Con la maneta del freno trasero accionada,
aplique el freno de estacionamiento y luego
suelte lentamente la maneta.
4. Gire el grifo de gasolina a la posición “OFF”.
1. Placa de bloqueo
1
UBW463S0.book Page 4 Friday, January 18, 2019 11:30 AM

6-5
6
SBU20911Accesorios y cargaSBU20922Accesorios originales Yamaha
La selección de accesorios para el ATV es una de-
cisión importante. Los accesorios originales
Yamaha se pueden adquirir en los concesionarios
Yamaha y han sido diseñados, probados y apro- bados por Yamaha para utilizarlos en este ATV.
Muchas empresas sin relación con Yamaha fabri-
can piezas y accesorios u ofrecen otras modifica-
ciones para vehículos Yamaha. Yamaha no puede
probar los productos que fabrican esas empresas
de repuestos y accesorios no originales. Por tan-
to, Yamaha no puede respaldar ni recomendar el
uso de accesorios no vendidos por Yamaha ni de
modificaciones no recomendadas específicamen-
te por Yamaha, incluso si los vende y los instala un
concesionario Yamaha.
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no son adecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el ATV que alteren
cualquiera de las características de diseño o fun-
cionamiento del vehículo pueden suponer un peli-
gro de lesiones graves o mortales, tanto para
usted como para otras personas. Usted es res-
ponsable de toda lesión relacionada con altera-
ciones del vehículo.
Tenga siempre presente los siguientes puntos
cuando vaya a adquirir un accesorio o a usar un
ATV que disponga de accesorios.

Los accesorios deben colocarse de manera fir-
me y segura. Un accesorio que pueda cambiar
de posición o que se salga durante la marcha
puede afectar a su capacidad de controlar el
ATV.
 No monte un accesorio donde pueda interferir
con su capacidad para controlar el ATV, por
ejemplo, no fije al manillar un objeto pesado que
pueda dificultar el manejo de la dirección, un
accesorio que le impida moverse libremente en
el asiento o uno que limite la visión (entre otras
posibilidades).UBW463S0.book Page 5 Friday, January 18, 2019 11:30 AM

6-6
6
Extreme las precauciones cuando conduzca un
ATV con accesorios. Su comportamiento pue-
de variar de cuando se conduce sin accesorios.
SBU33880Carga
ADVERTENCIA
SWB00821No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad
cuando se transporte carga o se arrastre un
remolque. Mantenga una distancia de frenado
mayor. Con su equipamiento original, este ATV no está
diseñado para transportar cargas ni arrastrar re-
molques. Si decide añadir accesorios para poder
transportar cargas o arrastrar remolques, deberá
hacerlo con sentido común y sensatez ya que la
estabilidad y la manejabilidad del ATV podrían
cambiar. Cuando añada accesorios, tenga en
cuenta los siguientes puntos: 
No sobrepase nunca los límites de peso estipu-
lados. Con exceso de carga, el ATV puede vol-
verse inestable.
 Si se va a transportar carga y arrastrar un remol-
que simultáneamente, incluya la carga sobre el
enganche en la carga máxima del ATV.
 Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del
portaequipajes trasero y céntrela.
 Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.
 Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino. CARGA MÁXIMA
Límite de carga del ATV (peso total del con-ductor, de la carga, de los accesorios y la
carga sobre el enganche): 41.0 kg (90 lb)UBW463S0.book Page 6 Friday, January 18, 2019 11:30 AM

6-7
6

Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir.
 Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.
 Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.
 Evite las pendientes y los terrenos accidenta-
dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
UBW463S0.book Page 7 Friday, January 18, 2019 11:30 AM

7-1
7
SBU21142
CONDUCCIÓN DEL ATV
UBW463S0.book Page 1 Friday, January 18, 2019 11:30 AM

7-2
7
SBU21525FAMILIARÍCESE CON SU ATV
Este ATV se ha diseñado para un uso con fines re-
creativos por parte de conductores jóvenes bajo
la supervisión de un adulto. En esta sección,
“Conducción del ATV”, se proporcionan instruc-
ciones generales que son adecuadas para cual-
quier tipo de conducción. La conducción de su
ATV requiere una habilidad especial que sólo pue-
de adquirirse mediante la práctica continuada du-
rante un cierto período de tiempo. Tómese el
tiempo necesario para aprender las técnicas bási-
cas antes de intentar maniobras más difíciles.
La conducción de su nuevo ATV puede constituir
una actividad muy agradable y proporcionarle
muchas horas de placer. Pero es fundamental que
se familiarice con el funcionamiento del ATV si
quiere conseguir la habilidad necesaria para dis-
frutar de una conducción segura. Antes de empe-
zar a conducir, lea íntegramente este manual y
asegúrese de que comprende el funcionamiento
de todos los mandos del ATV. Preste especial
atención a la información de seguridad de las pá-
ginas 2-1 a 2-10 y todos los rótulos de adverten-
cia y atención del vehículo.CONDUZCA CON CUIDADO Y SENTIDO CO-
MÚN
Los conductores principiantes deben recibir
formación por parte de un instructor titulado.
ADVERTENCIA
SWB01382
No utilice este ATV ni permita que nadie lo
haga sin las instrucciones adecuadas. El
riesgo de sufrir un accidente es considera-
blemente mayor si el conductor desconoce
el manejo adecuado del ATV en las diferen-
tes situaciones y tipos de terreno.
 No conduzca este ATV a velocidades excesi-
vas para su capacidad o para las condicio-
nes existentes, ya que se incrementarán las
posibilidades de perder el control del vehícu-
lo y sufrir un accidente. Circule siempre a
una velocidad adecuada al terreno, la visibi-
lidad, las condiciones de manejo y su expe-
riencia.
UBW463S0.book Page 2 Friday, January 18, 2019 11:30 AM

7-3

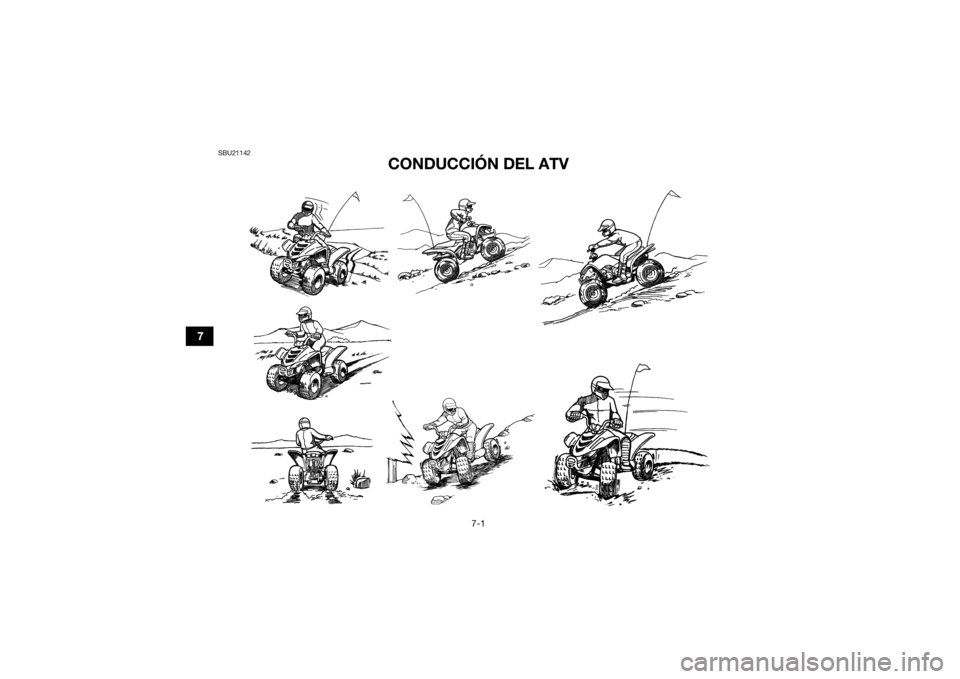

7La conducción de su ATV requiere una habili-
dad que sólo puede adquirirse mediante la
práctica continuada durante un cierto período
de tiempo.
Familiarícese con el manejo de este ATV condu-
ciendo al principio a velocidades lentas, aunque
ya tenga experiencia en la conducción de otros
ATV. No trate de conducirlo a niveles de rendi-
miento más elevados hasta que se haya familiari-
zado con el manejo de este ATV y sus
características de funcionamiento. Tómese el
tiempo necesario para aprender las técnicas bási-
cas antes de intentar maniobras más difíciles.
No recomendado para jóvenes menores de 6
años.
ADVERTENCIA
SWB01751Un niño menor de 6 años no debe conducir
nunca un ATV con motor de cilindrada superior
a 50 cc. El uso por parte de menores de ATV no
recomendados para su edad puede causar le-
siones graves e incluso la muerte del menor.
Este ATV está diseñado para llevar únicamente
al conductor; está prohibido llevar pasajeros.
El sillín largo tiene por objeto permitir al conductor
desplazarse a la posición necesaria durante la
marcha. No es para llevar pasajeros.
¡ADVERTENCIA! No lleve nunca pasajeros. Transportar un pasajero en este ATV reduce
considerablemente la posibilidad de equilibrar
y controlar la máquina. Puede sufrir un acci-
dente, con el consiguiente riesgo de que tanto
usted como el pasajero sufran lesiones graves
o mortales.
[SWB01402]
UBW463S0.book Page 3 Friday, January 18, 2019 11:30 AM
