YAMAHA YS125 2017 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-19
6
MAU51253
Justering av kopplingshandta-
gets spelMät kopplingshandtagets spel som visas.
Kontrollera regelbundet kopplingshandta-
gets spel och justera det vid behov enligt
följande.
1. Dra bort gummiskyddet på kopplings-
handtaget.
2. Lossa låsmuttern.3. För att öka kopplingshandtagets spel
ska justerbulten för kopplingshandta-
gets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justerbulten vridas i riktning (b).
TIPSOm kopplingshandtagets spel kan justeras
enligt ovan, hoppa över steg 4–7.4. Vrid justerbulten på kopplingshandta-
get i riktning (a) för att lossa kopplings-
kabeln.
5. Dra bort gummiskyddet längre ned på
kopplingskabeln och lossa låsmut-
tern.6. För att öka kopplingshandtagets spel
ska justermuttern för kopplingshand-
tagets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justermuttern vridas i riktning (b).
7. Dra åt låsmuttern på kopplingskabeln,
och för sedan tillbaka gummiskyddet i
sitt läge.
8. Dra åt låsmuttern på kopplingshand-
taget, och för sedan tillbaka gummi-
skyddet i sitt läge.

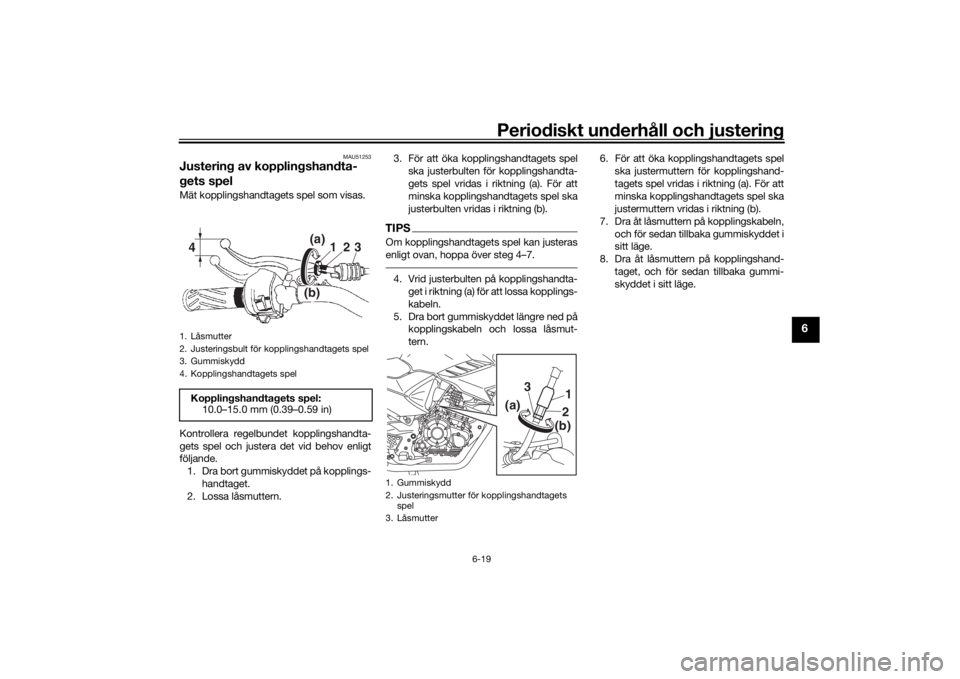

1. Låsmutter
2. Justeringsbult för kopplingshandtagets spel
3. Gummiskydd
4. Kopplingshandtagets spelKopplingshandtagets spel:
10.0–15.0 mm (0.39–0.59 in)
3 2 1
(a)(b)
4
1. Gummiskydd
2. Justeringsmutter för kopplingshandtagets
spel
3. Låsmutter
3
21(b) (a)
UBT4M0M0.book Page 19 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-20
6
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Yamaha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU39815
Justering av bromspedalens spelMät bromspedalens spel vid bromspeda-
lens ände så som visas.
Kontrollera regelbundet bromspedalens
spel och justera det vid behov enligt följan-
de.
För att öka bromspedalens spel ska juste-
ringsmuttern på bromsstången vridas i rikt-
ning (a). För att minska bromspedalens spel
ska justeringsmuttern vridas i riktning (b).
VARNING
MWA10681
Efter justering av kedjespänningen,
eller om bakhjulet tagits bort och
satts tillbaka, måste bromspeda-
lens spel kontrolleras.
Be en Yamaha-återförsäljare att ut-
föra justeringen om den inte kan ut-
föras så som beskrivs ovan.
När bromspedalens spel har juste-
rats, kontrollera att bromsljuset
fungerar.
1. Inget spel i bromshandtaget
1
1. Bromspedalens spelBromspedalens spel:
10.0–20.0 mm (0.39–0.79 in)
1
1. Justeringsmutter för bromspedalens spel
1
(a)
(b)
UBT4M0M0.book Page 20 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-21
6
MAU22274
BromljuskontakterBromsljuset, som aktiveras med bromspe-
dalen och bromshandtaget, ska tändas all-
deles innan inbromsningen verkar. Vid
behov justeras kontakten för det bakre
bromsljuset enligt följande, men kontakten
för det främre bromsljuset måste justeras
av en Yamaha-återförsäljare.
Vrid justermuttern för bromsljuskontakt
samtidigt som du håller fast bromsljuskon-
takten. För att bromsljuset ska tändas tidi-
gare, vrid justermuttern i riktning (a). För att
bromsljuset ska tändas senare, vrid juster-
muttern i riktning (b).
MAU22382
Kontroll av bromsbelägg fram
och bromsbackar bak Förslitningen av bromsbeläggen fram och
bromsbackarna bak måste kontrolleras vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning.
MAU22432
Bromsbelägg, fram
Bromsbeläggen för frambromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU43171
Bromsback, bak
Bakbromsen har en förslitningsindikering
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indikering-
en för att kontrollera bromsbackarnas för-
slitning. Om bromsbackarna är så slitna att
indikatorn pekar på förslitningsgränsmär-
ket bör du låta en Yamaha-återförsäljare
byta bromsbackarna.

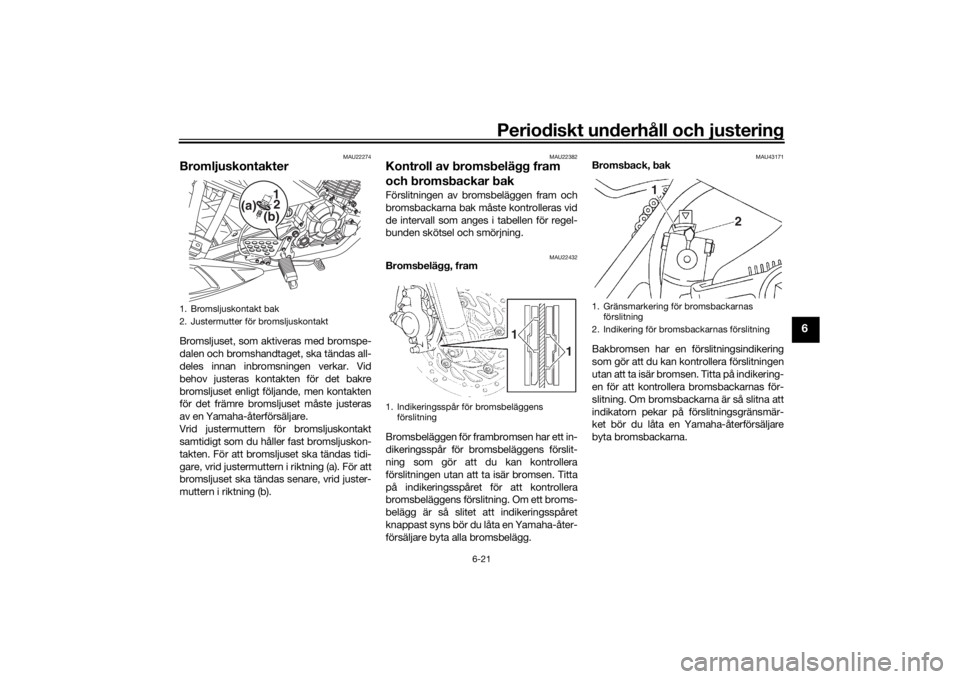

1. Bromsljuskontakt bak
2. Justermutter för bromsljuskontakt
1
2
(a)
(b)
1. Indikeringsspår för bromsbeläggens
förslitning
1
1
1. Gränsmarkering för bromsbackarnas
förslitning
2. Indikering för bromsbackarnas förslitning
1
2
UBT4M0M0.book Page 21 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-22
6
MAU32346
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
VARNING
MWA15991
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
Var försiktig så att du inte får in vat-
ten när du fyller på bromsvätska.
Vatten sänker bromsvätskans kok-
punkt kraftigt och kan resultera i
ånglås.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckori bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.

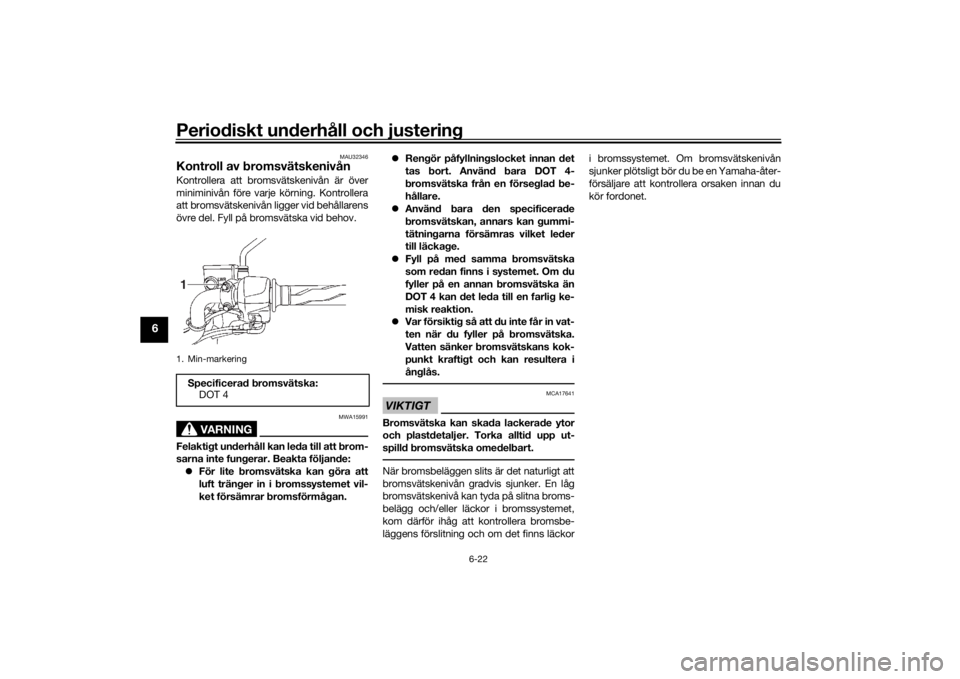

1. Min-markeringSpecificerad bromsvätska:
DOT 41
UBT4M0M0.book Page 22 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-23
6
MAU22724
Byte av bromsvätska Låt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangen bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.
Oljetätningar: Byt vartannat år.
Bromsslang: Byt vart fjärde år.
MAU22762
KedjespänningKedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU22799
För att kontrollera kedjespänningen
1. Ställ upp motorcykeln på sitt mittstöd.
2. Lägg växeln i neutralläge.
3. Mät kedjespänningen som visas på
bilden.
4. Om kedjespänningen inte stämmer
måste den justeras enligt följande.
VIKTIGT: En felaktig kedjespänning
kan belasta motorn för mycket så-
väl som andra vitala delar på motor-
cykeln, vilket kan leda till att kedjankuggar över eller brister. För att hin-
dra att detta inträffar bör du se till
att kedjespänningen håller sig inom
specifikationerna.
[MCA10572]
MAU78831
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.
1. Ta ner motorcykeln från mittstödet,
och fäll sedan ner sidostödet.
2. Lossa justermuttern för bromspeda-
lens spel, bromsmomentstaget och
axelmuttern.

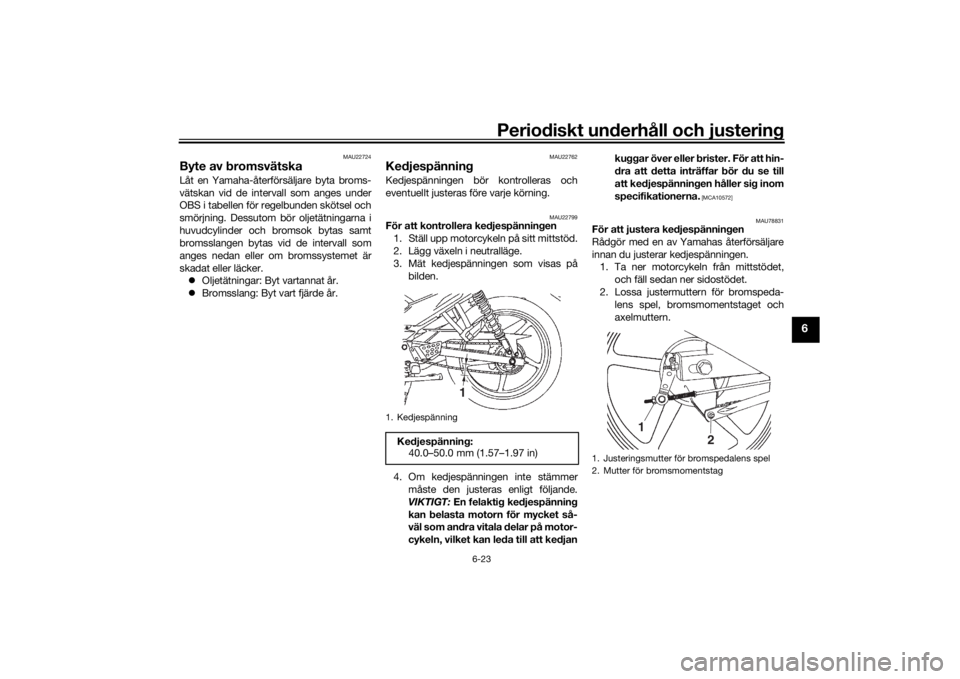

1. Kedjespänning
Kedjespänning:
40.0–50.0 mm (1.57–1.97 in)
1
1. Justeringsmutter för bromspedalens spel
2. Mutter för bromsmomentstag
1
2
UBT4M0M0.book Page 23 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-24
6
3. Lossa låsmuttern för kedjesträckaren
på svingarmens båda ändar.
4. Ställ upp motorcykeln på sitt mittstöd.
5. För att sträcka kedjan, vrid justermut-
tern för kedjespänning i vardera änden
av svingarmen i riktning (a). För att
slacka kedjan, vrid justermuttern på
svingarmen i riktning (b), och tryck
bakhjulet framåt.TIPSAnvänd riktmarkeringarna på kedjesträck-
arna och kontrollera att båda kedjesträck-
arna är i samma läge så att hjulet blir rätt
inriktat.
6. Ta ner motorcykeln från mittstödet,
och fäll sedan ner sidostödet.
7. Dra åt båda låsmuttrarna och dra se-
dan åt axelmuttern och bromsmo-
mentstaget till angivet moment.
8. Justera bromspedalens spel. (Se si-
dan 6-20.)
VARNING
MWA10661
När bromspedalens spel har justerats,
kontrollera att bromsljuset fungerar.9. Kontrollera att kedjesträckarna är i
samma läge, att kedjespänningen är
korrekt och att kedjan rör sig obehind-
rat.

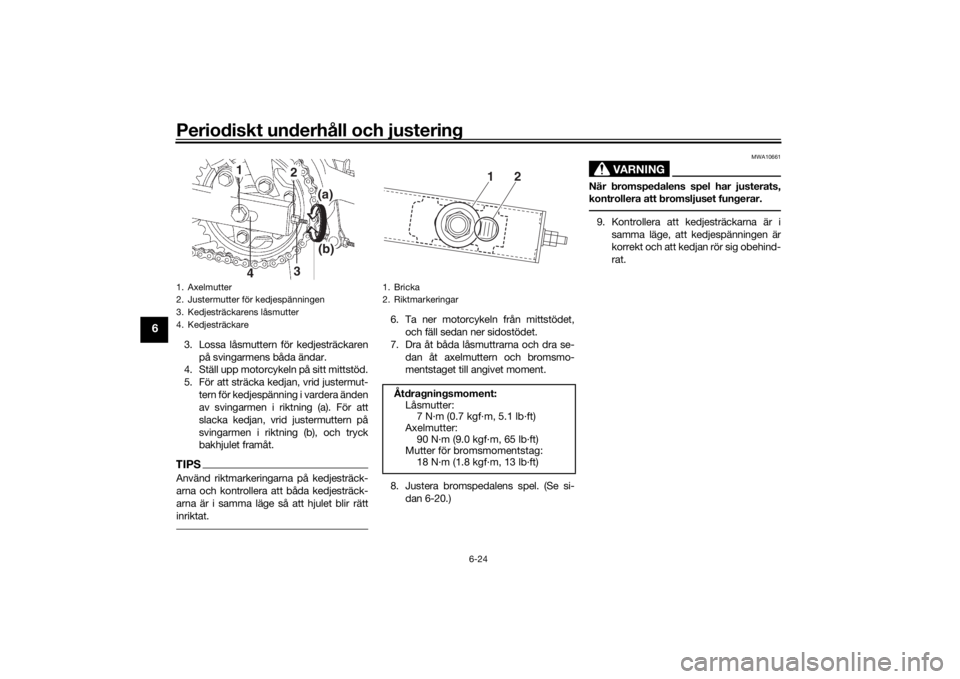

1. Axelmutter
2. Justermutter för kedjespänningen
3. Kedjesträckarens låsmutter
4. Kedjesträckare
431
2
(a)(b)
1. Bricka
2. RiktmarkeringarÅtdragningsmoment:
Låsmutter:
7 N·m (0.7 kgf·m, 5.1 lb·ft)
Axelmutter:
90 N·m (9.0 kgf·m, 65 lb·ft)
Mutter för bromsmomentstag:
18 N·m (1.8 kgf·m, 13 lb·ft)
1
2
UBT4M0M0.book Page 24 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-25
6
MAU23018
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller
i fuktiga områden.1. Ta bort all smuts och lera från kedjan
med en borste eller trasa.TIPSLåt en Yamaha-återförsäljare ta loss kedjan
och lägga den i lösningsmedel om du vill ha
en grundlig rengöring.2. Spruta Yamahas kedjesmörjmedel el-
ler annat lämpligt kedjesmörjmedel på
hela kedjan. Se till att alla sidoplattor
och rullar är tillräckligt smorda.
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]MAU49921
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UBT4M0M0.book Page 25 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-26
6
MAU44276

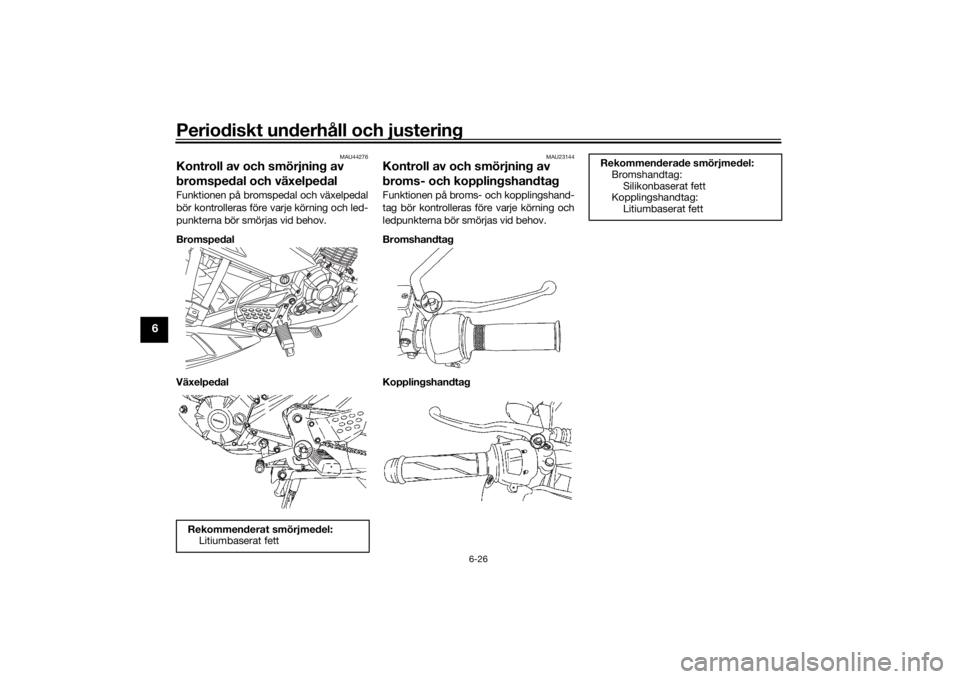

Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel:
Litiumbaserat fett
Rekommenderade smörjmedel:
Bromshandtag:
Silikonbaserat fett
Kopplingshandtag:
Litiumbaserat fett
UBT4M0M0.book Page 26 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-27
6
MAU23215

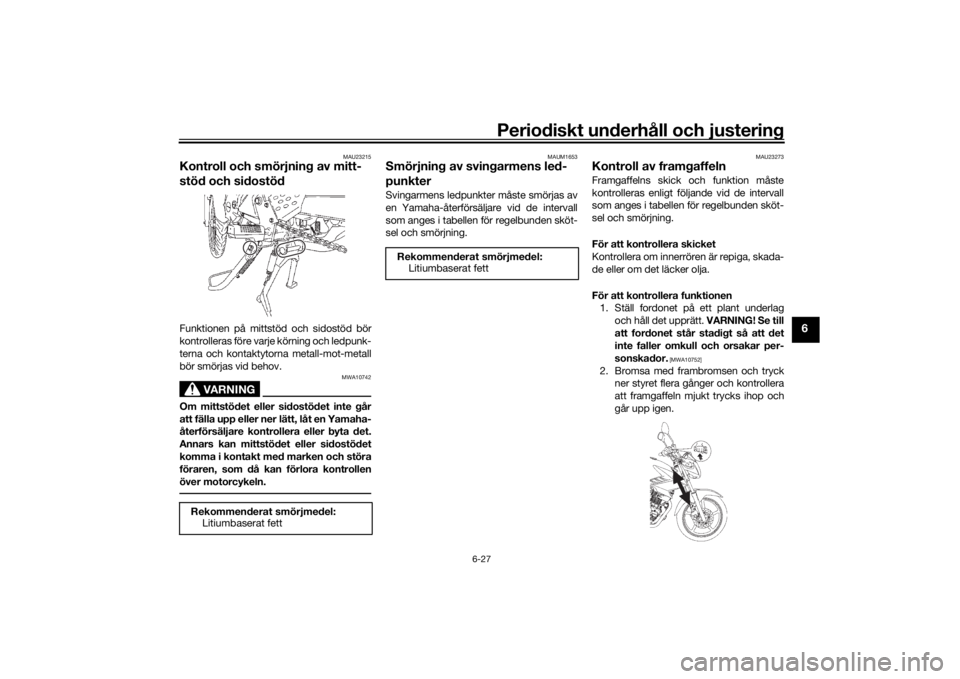

Kontroll och smörjning av mitt-
stöd och sidostödFunktionen på mittstöd och sidostöd bör
kontrolleras före varje körning och ledpunk-
terna och kontaktytorna metall-mot-metall
bör smörjas vid behov.
VARNING
MWA10742
Om mittstödet eller sidostödet inte går
att fälla upp eller ner lätt, låt en Yamaha-
återförsäljare kontrollera eller byta det.
Annars kan mittstödet eller sidostödet
komma i kontakt med marken och störa
föraren, som då kan förlora kontrollen
över motorcykeln.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
Rekommenderat smörjmedel:
Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
UBT4M0M0.book Page 27 Thursday, November 17, 2016 9:15 AM

Periodiskt underhåll och justering
6-28
6
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU45512

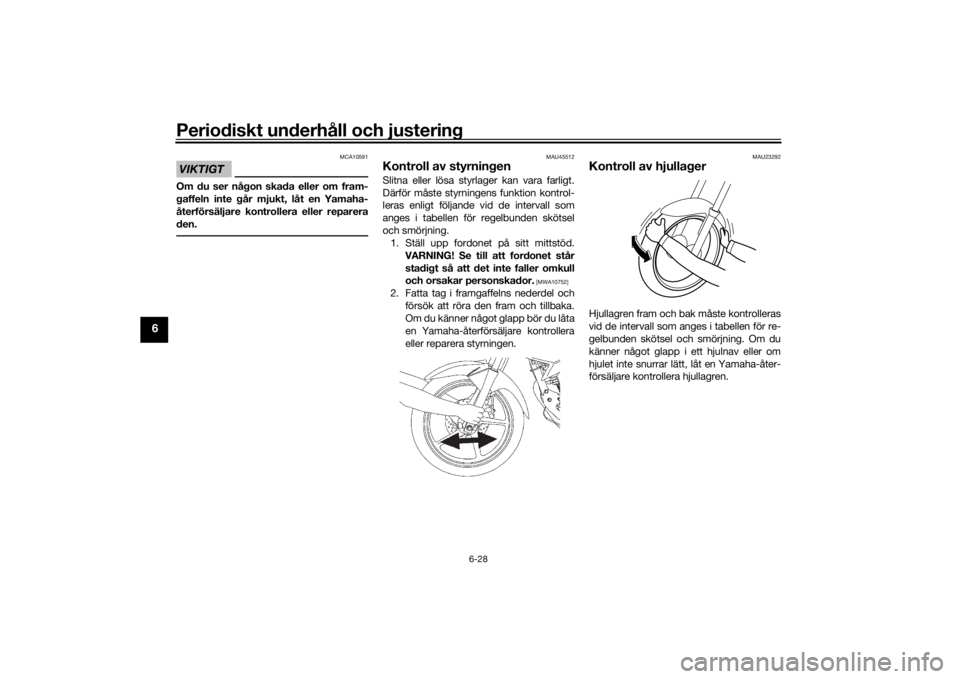

Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att fordonet står
stadigt så att det inte faller omkull
och orsakar personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
UBT4M0M0.book Page 28 Thursday, November 17, 2016 9:15 AM
