5-27
5
N.B.Si le véhicule est conduit avec la ceinture
du conducteur détachée, une alarme reten-
tit.
Si le véhicule est conduit avec la ceinture
du conducteur détachée, le moteur aura
moins de puissance. FBU31503Boîte à gants
Ranger les articles légers ou souvent utilisés,
tels que les gants de conduite ou les papiers
du véhicule, dans ce compartiment.ATTENTIONFCB02071Pour éviter d’endommager la boîte à
gants, ne pas y entr eposer des objets mé-
talliques, comme des outils, ou des objets
ayant des arêtes tranchantes. Si le range-
ment de tels objets s’avère nécessaire, les
emballer de façon adéquate.
1. Déverrouiller.
2. Ouvrir.
1
2
Charge maximale de la boÓte ‡ gants : 4.5 kg
(9 lb)
UB5J7CF0.book Page 27 Thursday, November 26, 2020 2:15 PM
9-31
9
N.B.L’huile s’écoule dès que le boulon de vidange
est desserré. Veiller à ne pas perdre le bou-
lon. 4. Après avoir vidangé l’huile, reposer le
boulon de vidange de la boîte de vitesses
et un joint neuf.
5. Serrer le boulon de vidange au couple spécifié. 6. Contrôler l’état du joint torique et le rem-
placer s’il est abîmé.
7. Remplir la boîte de vitesses de la quantité d’huile recommandée spécifiée.
8. Remettre en place le bouchon de rem- plissage de la boîte de vitesses.
9. Démarrer le moteur et le laisser tourner
au ralenti tout en vérifiant l’absence de
fuite d’huile.
10. Arrêter le moteur et vérifier le niveau
d’huile une dernière fois.
FBU36055Huile de couple conique arrièreContrôler le niveau d’huile et remplacer l’huile
de couple conique arrière aux fréquences
spécifiées dans le tableau des entretiens pé-
riodiques.
1. Boulon de vidange de la boîte de vitesses
2. Joint2
1
Couple de serrage :Boulon de vidange de la boÓte de vitesses :20 N∑m (2.0 kgf∑m, 15 lb∑ft)
UB5J7CF0.book Page 31 Thursday, November 26, 2020 2:15 PM
9-46
9

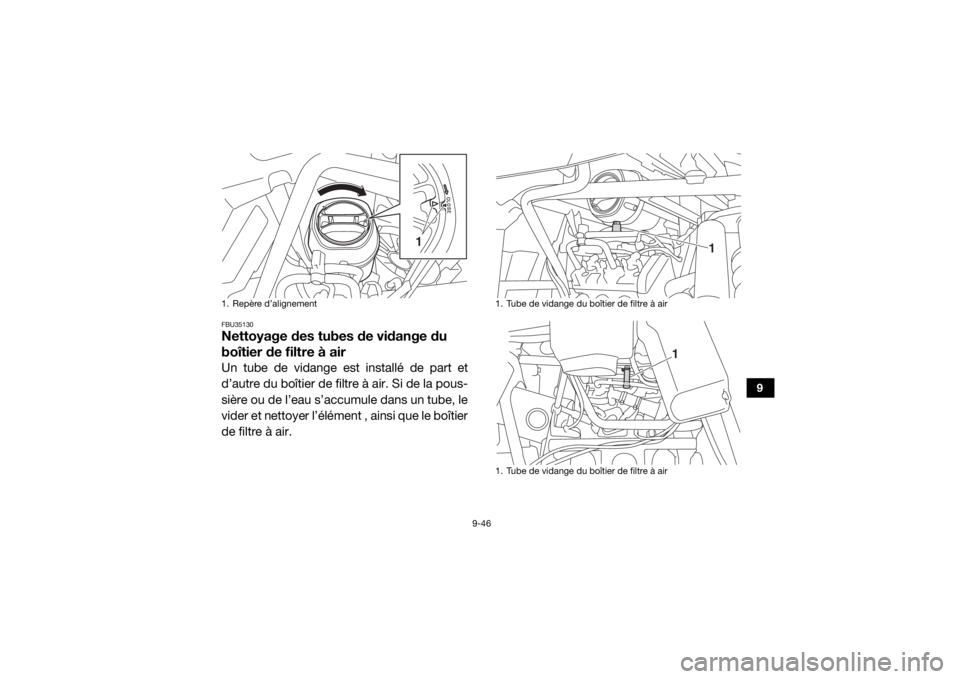

FBU35130Nettoyage des tubes de vidange du
boîtier de filtre à airUn tube de vidange est installé de part et
d’autre du boîtier de filtre à air. Si de la pous-
sière ou de l’eau s’accumule dans un tube, le
vider et nettoyer l’élément , ainsi que le boîtier
de filtre à air.1. Repère d’alignement
1
1. Tube de vidange du boÓtier de filtre ‡ air
1. Tube de vidange du boÓtier de filtre ‡ air
1
1
UB5J7CF0.book Page 46 Thursday, November 26, 2020 2:15 PM
