YAMAHA YXZ1000R SS 2017 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2017, Model line: YXZ1000R SS, Model: YAMAHA YXZ1000R SS 2017Pages: 224, PDF Size: 5.01 MB
Page 21 of 224

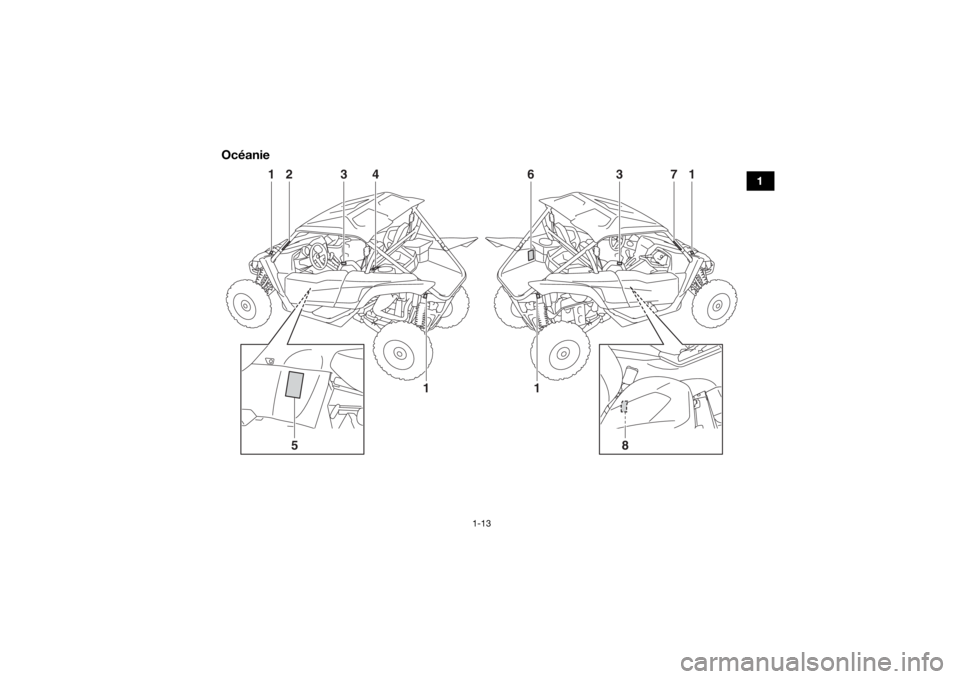

1-13
1
Océanie
1
2
3
4
1
1
7
3
61
5
8
U2HC7MF0.book Page 13 Tuesday, April 19, 2016 11:27 AM
Page 22 of 224

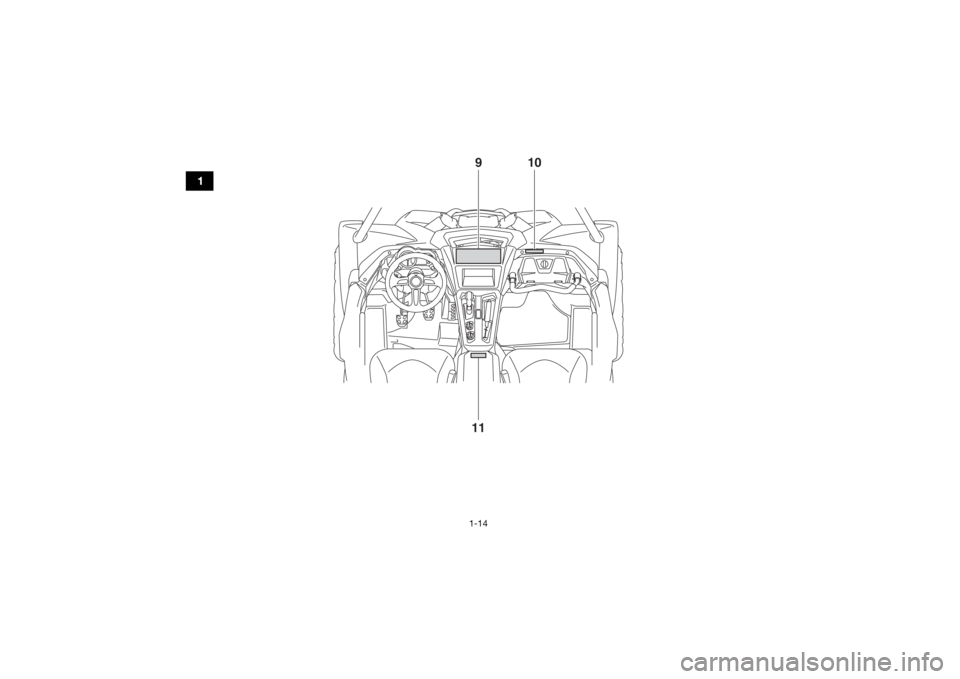

1-14
1
10
911
U2HC7MF0.book Page 14 Tuesday, April 19, 2016 11:27 AM
Page 23 of 224
1-15
1
Any part of your
body (arms, legs,
or head) outside of
the vehicle can be
crushed by the
cage/frame.
If you think or feel
that the vehicle
may tip or roll,
brace your feet on
the floorboards,
and keep your
hands on the
steering wheel.
Do not try to stop a
vehicle tipover
using your arm or
leg.
5B4-K7761-00
WARNING!
1HP-F2259-21
2
1
U2HC7MF0.book Page 15 Tuesday, April 19, 2016 11:27 AM
Page 24 of 224
1-16
1
YAMAHA1XD-K8483-00
WARNING
Do not rest hands or arms on door or shoulder bolster.
To avoid Injury, keep hands and arms completely
Inside the vehicle by holding the steering wheel or handhold.
WARNING
Storage should not exceed 10 lbs (4.5 kg)Fuel vapors can be a fire or explosion hazard.
To avoid injury or death, never store fuel or
flammable liquids in this storage compartment.
1XP-F151F-00
YAMAHA B57-F1696-11
WARNING
Improper tire pressure or overloading this vehicle may
cause severe injury or death from loss of control or
rollover.Never set or allow tire pressure to be below the minimum.
Tire may dislodge from rim. VEHICLE LOAD of 0 kg (0 lb) ~ 195 kg (430 lbs)
Recommended: FRONT: REAR:
Minimum: FRONT: REAR:114 kPa
128 kPa
110 kPa
124 kPa
VEHICLE LOAD of 195 kg (430 lbs) ~ 317 kg (699 lbs)Recommended: FRONT: REAR:
Minimum: FRONT: REAR:114 kPa
169 kPa
110 kPa
165 kPa (16.5 psi)
(18.5 psi)
(16 psi)
(18 psi)
(16.5 psi)
(24.5 psi)
(16 psi)
(24 psi)
* Vehicle load is weight of operator, passenger, accessories, and cargo. Do not exceed
maximum vehicle load.
Gross Vehicle Weight Rating: 1025 kg (2260 lbs)
maximum including vehicle, weight of operator,
passenger, accessories, and cargo.OPERATING TIRE PRESSURE: With tires cold, set as follows.
3
4 5
U2HC7MF0.book Page 16 Tuesday, April 19, 2016 11:27 AM
Page 25 of 224
1-17
1
YAMAHAB57-F4897-01
WARNING
Load may affect handling and stability.
Do not exceed the maximum load ratings for thecargo bed, or vehicle.
When loaded with cargo: Reduce speed and allow more room to stop.
Turn gradually and slowly.
Avoid hills and rough terrain. Secure cargo so that it will not shift - a loose loadcould change handling unexpectedly or be thrown
forward and strike occupants.
Keep weight in the cargo bed centered side to side and as low as possible. Top-heavy loads increase the risk of a
rollover.
Read Owner’s Manual before loading cargo bed. Improper use of cargo bed or
cage/frame can result
in severe injury or
death from loss of
control, overturn or
other accidents.
Maximum Load in Cargo Bed: 300 lbs (136 kg)
Maximum Vehicle Load: 699 lbs (317 kg) Never carry
passengers
in cargo bed.
Any part of your
body (arms, legs,
or head) outside of
the vehicle can be
crushed by the
cage/frame.
If you think or feel
that the vehicle
may tip or roll,
brace your feet on
the floorboards,
and keep your
hands on the
handholds.
Do not try to stop a
vehicle tipover
using your arm or
leg.
5B4-K7762-00
WARNING!
WARNING
AVERTISSEMENT
Moving parts can crush
and cut.
Do not operate engine
with guard removed.
2HC-77762-00
Les pièces mobiles
peuvent entrainer des
coupures et des blessures
par écrasement.
Ne pas faire fonctionner le
moteur si le carter de
protection est déposé.
78
6
U2HC7MF0.book Page 17 Tuesday, April 19, 2016 11:27 AM
Page 26 of 224
1-18
1
YAMAHA2MB-F1568-00
WARNING
DRIVER
DRIVER
UNDER
UNDER16
16DRIVERUNDER16
Improper Use of Off-Highway Vehicle Can Cause Severe Injury or Death
Read Owner’s Manual
Read Tips Guide for the Recreational Off-Highway Vehicle Driver Follow All Instruction and Warnings
Be Prepared
Drive Responsibly
If you think or feel the vehicle may tip or roll,
reduce your risk to injury: Pay Attention and Plan Ahead
Do not allow careless or reckless driving.
Do your part to prevent injuries: Require Proper Use of Your Vehicle
Rollovers have caused
severe injuries and death,
even on flat, open areas.
Stay completely inside the vehicle.
Passenger must be able to reach the handhold while
keeping feet flat on floor and sitting upright with
back against seat.
Driver must be able to comfortably reach all controls
while sitting upright with back against seat.
Wear an approved helmet, eye protection and protective gear.
Fasten seat belts.
Do not allow anyone to ride in the cargo bed.
Avoid side hilling (riding across slopes).
Plan for hills, rough terrain, ruts, and other changes
in traction and terrain. Avoid paved surfaces.
Avoid hard acceleration when turning, even from a stop.
Slow down before entering a turn.
Avoid abrupt maneuvers, sideways sliding, skidding,
or fishtailing, and never do donuts.
Avoid loss of control and rollovers: Do not put any part of your body outside of
the vehicle for any reason.
Keep a firm grip on the steering wheel
or handhold and brace yourself.
Do not exceed seating capacity: 1 passenger.
Do not allow operation on public roads
(unless designated for off-highway vehicle access)
— collisions with cars and trucks can occur.
Do not let people drive or ride
after using alcohol or drugs.
Make sure operators are 16 or older
with valid driver’s license.
1XD-F8446-00
Be Prepared
Adjust, lock and never remove handhold.
Always use handhold, Never hold cage.
Always wear seatbelt and helmet.
Head to Toe
Safety Checklist
YAMAHA 1XD-F1558-00HeadHelmet and eye protection.BodySeatbelt and protective clothing.HandsInside vehicle and holding the
handhold or steering wheel.FeetOn floor or footrests,
ready to brace, and door closed.
9
10
11
U2HC7MF0.book Page 18 Tuesday, April 19, 2016 11:27 AM
Page 27 of 224
2-1
2
FBU31150
CONSIGNES DE SÉCURITÉ
CONSIGNES DE SÉCU RITÉ
FBU35581Être un propriétaire responsable
La responsabilité du fonctionnement correct et en toute sécurité du Yamaha YXZ1000R incombe
à son propriétaire. Bien que la bonne compréhension de l’intégralité de ce manuel soit impor-
tante, il est impératif que le propriétaire du vé hicule lise attentivement ce chapitre-ci, ainsi que
les instructions au Chapitre 7, avant la premiè re utilisation de son Yamaha YXZ1000R. Il convient
également de se référer à ces deux chapitres et au x étiquettes lors de la remise d’instructions à
tout nouveau pilote ou passager. Ne permettre à quiconque de piloter ou de rouler dans ce vé-
hicule si sa volonté ou sa capacité d’obtempérer à ces instructions est mise en doute.
Se familiariser avec son véhicule
Ce véhicule tout terrain a une tenue de route et une maniabilité différente des voitures, moto-
quads, karts, voiturettes de golf et des véhicules d’entretien. Veiller à suivre ces instructions afin
de réduire les risques d’accidents et les risques de blessures graves ou mortelles en cas d’acci-
dent.U2HC7MF0.book Page 1 Tuesday, April 19, 2016 11:27 AM
Page 28 of 224
2-2
2
Avant d’utiliser le Yamaha YXZ1000R
Préparatifs du conducteur et de son passager :
• Ce véhicule est destiné aux personnes de 16 ans minimum en possession d’un permis de
conduire valide. Il convient de respect er la limite d’âge du pays concerné.
• Ce véhicule est destiné au transport du conducteur et d’un passager. Ne jamais transporter de passager dans la benne.
• Tant le conducteur que le passager doivent boucler correctement leur ceinture de sécurité.
• Tant le conducteur que le passager doivent pouvoir reposer leurs pieds à plat sur le plancher lorsqu’ils sont assis correctement le dos contre le dossier. Le passager doit être en mesure
d’atteindre et d’agripper la poignée devant lui.
PILOTE DEMOINS DE
16
U2HC7MF0.book Page 2 Tuesday, April 19, 2016 11:27 AM
Page 29 of 224
2-3
2
• Tant le conducteur que le passager doivent porter un casque de motocycliste homologué et
qui soit adapté à leur taille. Tant le conducteur que le passager doivent également porter une
protection des yeux (lunettes étanches ou visière), des gants, des bottes, une chemise à
manches longues ou une veste, et un pantalon.
• Ne pas rouler, que ce soit comme pilote ou comme passager, après avoir consommé de l’al-
cool, certains médicaments et de la drogue.
Préparation du véhicule
Effectuer les contrôles avant utilisation à chaque départ afin de s’assurer que le véhicule peut
être conduit en toute sécurité. Le manquement au contrôle et à l’entretien correct du véhicule
accroît la possibilité d’un accident ou d’un endommagement du véhicule. La liste des contrôles
avant utilisation se trouve à la page 5-1.
Préparer la charge
Le transport de charges lourdes ou encombrantes peut modifier la maniabilité et l’équilibre, et
risque de provoquer un capotage ou autre accident.
Lire “Chargement” à la page 6-10 avant de charger la benne.
Ne pas surcharger le véhicule ou la benne.
Se reporter aux étiquettes du véhicule pour les limites de chargement et la pression des pneus
recommandée.
Centrer latéralement les objets les plus lourds et la charge en général, en les plaçant à l’avant
et aussi bas que possible sur la benne.
U2HC7MF0.book Page 3 Tuesday, April 19, 2016 11:27 AM
Page 30 of 224
2-4
2
Arrimer solidement tout chargement – un charge ment mal arrimé pourrait modifier soudaine-
ment la maniabilité ou être projeté vers l’avant et frapper un occupant.
Ce véhicule n’a pas été conçu pour remorquer ou tirer des objets. Tracter une remorque ou
tirer un autre véhicule ou un autre objet a une incidence sur la maniabilité et la stabilité, et aug-
mente le risque de capotage et d’accident. Remorquer ou tirer peut aussi causer des dom-
mages au châssis et au véhicule.
Lors de la conduite du Yamaha YXZ1000R
Maintenir en permanence toute partie du corps à l’intérieur du véhicule. Garder les deux mains
sur le volant, sauf lors de l’utili sation du levier de vitesses. Veil ler à ce que le passager soit as-
sis, attaché et qu’il s’agrippe à sa poignée. Refermer les portières avant de démarrer. Toute
partie du corps (bras, jambes ou tête) se trouvant hors de l’habitacle, risque d’être frappée par
des objets au passage du véhicule ou d’être écrasée par le véhicule lui-même lors d’un capo-
tage.
Être à l’affût de branches, broussailles ou autres objets pouvant atteindre l’habitacle.
Des manœuvres brutales ou une conduite agressi ve peuvent provoquer une perte de contrôle,
y compris des capotages, même sur terrain plat et sans obstacles. Le YXZ1000R a une garde
au sol plus grande et il possède d’autres caractéristiques lui permettant de rouler sur des ter-
rains accidentés, mais cela a pour conséquence qu’il pourrait capoter plus facilement que
d’autres véhicules dans certaines situations.
Éviter les capotages :
• Être prudent dans les virages :
• Tourner le volant trop loin ou trop rapidement peut entraîner un capotage.U2HC7MF0.book Page 4 Tuesday, April 19, 2016 11:27 AM
