YAMAHA YZ125LC 2002 Owners Manual

4-4
ENG
RADIATEUR
KÜHLER
RADIATORE
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DES KÜHLERS
Die Kühflüssigkeit ablassen. Siehe Abschnitt „ERNEUERUNG DES
KÜHLMITTELS“ im KAPITEL 3.
Sitz und Kraftstofftank Siehe Abschnitt „SITZ, KRAFTSTOFFTANK UND
SEITENDECKEL“
1 Tafel 2
2 Klemme (Kühlerschlauch 1, 3) 2 Nur lösen.
3 Kühlerschlauch 2 1
4 Kühler (Links) 1
5 Kühlerschlauch 4 1
6 Kühler (Rechts) 1
7 Kühlerschlauch 1 1
8 Kühlerschlauch 3 1
9 Kühler-Belüftungsschlauch 1
KÜHLER
Ausbauumfang:1Ausbau des Kühlers
IC450001
RADIATORE
Ampiezza della rimozione:1Rimozione del radiatore
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DEL RADIATORE
Scaricare il liquido refrigerante. Consultare la sezione “SOSTITUZIONE DEL
LIQUIDO REFRIGERANTE” al CAPITOLO 3.
Sella e serbatoio del carburante Consultare la sezione “SELLA, SERBATOIO DEL
CARBURANTE E COPERTURE LATERALI”.
1 Pannello 2
2 Brida (manicotto flessibile del radiatore 1, 3) 2 Soltanto allentamento.
3 Manicotto flessibile del radiatore 2 1
4 Radiatore (sinistro) 1
5 Manicotto flessibile del radiatore 4 1
6 Radiatore (destro) 1
7 Manicotto flessibile del radiatore 1 1
8 Manicotto flessibile del radiatore 3 1
9 Sfiato del radiatore 1
Preparazione per
la rimozione
Vorbereitung für den Ausbau
1
1
1
RADIATEUR
Etendue de dépose:1Dépose du radiateur
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DU RADIATEUR
Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU
LIQUIDE DE REFROIDISSEMENT” du
CHAPITRE 3.
Selle et réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET COUVERCLES LATERAUX”.
1 Panneau 2
2 Bride (tuyau du radiateur 1, 3) 2 Uniquement desserrage.
3 Tuyau du radiateur 2 1
4 Radiateur (gauche) 1
5 Tuyau du radiateur 4 1
6 Radiateur (droit) 1
7 Tuyau du radiateur 1 1
8 Tuyau du radiateur 3 1
9 Tuyau du reniflard de radiateur 1
Préparation
pour la dépose
5NY-9-30-4A 5/23/01 8:40 PM Page 9

4-5
ENGRADIATOR
EC456000
HANDLING NOTE
w
Do not remove the radiator cap when the
engine and radiator are hot. Scalding hot
fluid and steam may be blown out under
pressure, which could cause serious in-
jury.
When the engine has cooled, open the ra-
diator cap by the following procedure:
Place a thick rag, like a towel, over the
radiator cap, slowly rotate the cap counter-
clockwise to the detent. This procedure al-
lows any residual pressure to escape.
When the hissing sound has stopped,
press down on the cap while turning coun-
terclockwise and remove it.
EC454000
INSPECTION
EC444100
Radiator
1. Inspect:
9Radiator core 1
Obstruction Blow out with compressed air
through rear of the radiator.
Bent fin Repair/replace.
5NY-9-30-4A 5/23/01 8:40 PM Page 10

4-5
ENG
RADIATEUR
KÜHLER
RADIATORE
HANDHABUNGSHINWEISE
W
Wenn der Motor und der Kühler
heiß sind, darf niemals der Künler-
deckel entfernt werden. Brühend
heiße Flüssigkeit und Dampfkönn-
ten unter hohem Druck herausge-
preßt werden, welches zu schweren
Verletzungen führen könnte.
Wenn der Motor abgekühlt ist, den
Kühlerdeckel wie folgt öffnen:
Einen dicken Lappen, wie z.B. ein
Tuch, über den Kühlerdeckel legen,
und danach den Deckel langsam
gegen den Uhrzeigersinn bis zum
Sperrpunkt drehen. Dieser Vorgang
gewährleistet, daß jeder verbleiben-
de Restdruck entweichen kann.
Wenn das Zischgeräusch ver-
stummt ist, den Deckel nieder-
drücken und gegen den Uhrzeiger-
sinn drehen, um den Deckel zu ent-
fernen.
INSPEKTION
Kühler
1. Prüfen:
9Kühlerblock 1
VerstopfungMit Druckluft von
Rückseit des Kühlers durchbla-
sen.
Verbogene RippeReparie-
ren/Erneuern.
REMARQUES
CONCERNANT LA
MANIPULATION
XG
Ne jamais enlever le bouchon du
radiateur quand le moteur et la
radiateur sont chauds. Du liquide
bouillonnant et de la vapeur risquent
de jaillir sous forte pression, ce qui
est très dangereux.
Quand le moteur est froid, enlever le
bouchon du radiateur en procédant
comme suit:
Quand le moteur est froid, mettre un
chiffon épais tel qu’une serviette sur
ce bouchon puis le tourner lentement
vers la gauche jusqu’au point de
détente. Cette procédure permet
d’éliminer toute pression résiduelle.
Quand le sifflement s’est arrêté,
appuyer sur le bouchon tout en le
tournant vers la gauche puis l’enle-
ver.
VERIFICATION
Radiateur
1. Examiner:
9Carcasse 1
EncrasséNettoyer en soufflant
de l’air comprimé par l’arrière
du radiateur.
TorduRéparer/changer.
IC456000
NOTA PER IL MANEGGIO
T
Non togliere il tappo del radiatore
quando il motore e il radiatore sono
caldi. Sotto pressione possono essere
eruttati liquido e vapore bollenti che
potrebbero provocare lesioni gravi.
Quando il motore si è raffreddato,
aprire il tappo del radiatore con la
procedura che segue:
Collocare uno straccio spesso, come
un asciugamano, sul tappo del radia-
tore, ruotare lentamente il tappo in
senso antiorario fino al fermo. Que-
sta procedura consente all’eventuale
pressione residua di fuoriuscire.
Quando il sibilo si è fermato, preme-
re il tappo verso il basso ruotandolo
in senso antiorario e toglierlo.
IC454000
ISPEZIONE
IC444100
Radiatore
1. Ispezionare:
9Massa radiante 1
OstruzioneSoffiarla fuori con
aria compressa attraverso la
parte posteriore del radiatore.
Aletta piegataRipararla/sosti-
tuirla.
5NY-9-30-4A 5/23/01 8:40 PM Page 11

4-6
ENGRADIATOR
EC455000
ASSEMBLY AND INSTALLATION
EC445342
Radiator
1. Install:
9Radiator breather hose 1
9Radiator hose 3 2
9Radiator hose 1 3
To radiator (right) 4.
2. Install:
9Radiator (right) 1
9Bolt [radiator (right)] 2
9Radiator hose 4 3
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
3. Install:
9Radiator (left) 1
9Bolt [radiator (left)] 2
9Radiator hose 2 3
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
4. Tighten:
9Clamp (radiator hose 1, 3) 4
5. Install:
9Panel 1
9Bolt (panel) 2
NOTE:
Fit the hook aon the inner side first into the
radiator.
1 Nm (0.1 m•kg, 0.7 ft•lb)
1 Nm (0.1 m•kg, 0.7 ft•lb)
1 Nm (0.1 m•kg, 0.7 ft•lb)
1 Nm (0.1 m•kg, 0.7 ft•lb)
1 Nm (0.1 m•kg, 0.7 ft•lb)
10 Nm (1.0 m•kg, 7.2 ft•lb)
5NY-9-30-4A 5/23/01 8:40 PM Page 12

4-6
ENG
RADIATEUR
KÜHLER
RADIATORE
IC455000
MONTAGGIO E
INSTALLAZIONE
IC455342
Radiatore
1. Installare:
9Sfiato del radiatore 1
9Manicotto flessibile del radiato-
re 3 2
9Manicotto flessibile del radiato-
re 1 3
Sul radiatore (destro) 4.
2. Installare:
9Radiatore (destro) 1
9Bullone [radiatore (destro)] 2
9Manicotto flessibile del radiato-
re 4 3
Consultare la sezione “DIA-
GRAMMA DEL PASSAGGIO
DEI CAVI” al CAPITOLO 2.
3. Installare:
9Radiatore (sinistro) 1
9Bullone [radiatore (sinistro)] 2
9Manicotto flessibile del radiato-
re 2 3
Consultare la sezione “DIA-
GRAMMA DEL PASSAGGIO
DEI CAVI” al CAPITOLO 2.
4. Serrare:
9Brida (manicotto flessibile del
radiatore 1, 3) 4
5. Installare:
9Pannello 1
9Bullone (pannello) 2
NOTA:
Inserire per primo nel radiatore il gan-
cio adel pannello laterale.
MONTAGE UND EINBAU
Kühler
1. Einbauen:
9Kühler-Belüftungsschlauch 1
9Kühlerschlauch 3 2
9Kühlerschlauch 1 3
Zum Kühler (Rechts) 4.
2. Einbauen:
9Kühler (Rechts) 1
9Schraube [Kühler (Rechts)] 2
9Kühlerschlauch 4 3
Siehe Abschnitt „KABEL-
FÜHRUNGS-ÜBERSICHT-
PLAN“ im KAPITEL 2.
3. Einbauen:
9Kühler (Links) 1
9Schraube [Kühler (Links)] 2
9Kühlerschlauch 2 3
Siehe Abschnitt „KABEL-
FÜHRUNGS-ÜBERSICHT-
PLAN“ im KAPITEL 2.
4. Festziehen:
9Klemme (Kühlerschlauch 1, 3)
4
5. Einbauen:
9Tafel 1
9Schraube (Tafel) 2
HINWEIS:
Haken aan der Innenseite zuerst am
Kühlen befestigen.
REMONTAGE ET
MONTAGE
Radiateur
1. Monter:
9Tuyau de renifard de radiateur
1
9Tuyau de radiateur 3 2
9Tuyau de radiateur 1 3
Sur le radiateur (droit) 4.
2. Monter:
9Radiateur (droit) 1
9Boulon [radiateur (droit)] 2
9Tuyau de radiateur 4 3
Se reporter à la section “CHE-
MINEMENT DES CABLES”
du CHAPITRE 2.
3. Monter:
9Radiateur (gauche) 1
9Boulon [radiateur (gauche)] 2
9Tuyau de radiateur 2 3
Se reporter à la section “CHE-
MINEMENT DES CABLES”
du CHAPITRE 2.
4. Serrer:
9Bride (tuyau du radiateur 1, 3)
4
5. Monter:
9Panneau 1
9Boulon (panneau) 2
N.B.:
Ajustez d’abord le crochet asur la
partie intérieure du radiateur.
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
1 Nm (0,1 m•kg, 0,7 ft•lb)
10 Nm (1,0 m•kg, 7,2 ft•lb)
10 Nm (1,0 m•kg, 7,2 ft•lb)
10 Nm (1,0 m•kg, 7,2 ft•lb)
5NY-9-30-4A 5/23/01 8:40 PM Page 13

4-7
ENGCARBURETOR AND REED VALVE
EC460000
CARBURETOR AND REED VALVE
Extent of removal Order Part name Q’ty Remarks
CARBURETOR AND
REED VALVE REMOVAL
Preparation for Fuel tank Refer to “SEAT, FUEL TANK AND
removal SIDE COVERS” section.
1 Clamp (carburetor joint) 2
Loosen the screws (carburetor joint).
2 Carburetor 1
3 Carburetor joint 1
4 Reed valve assembly 1
5 Stopper (reed valve) 2
6 Reed valve 21
Extent of removal:1Carburetor removal2Reed valve removal
2
10 Nm (1.0 m•kg, 7.2 ft•lb)
1 Nm (0.1 m•kg, 0.7 ft•lb)
5NY-9-30-4A 5/23/01 8:40 PM Page 14

4-7
ENG
CARBURATEUR ET SOUPAPE FLEXIBLE
VERGASER UND ZUNGENVENTIL
CARBURATORE E VALVOLA A LAMELLA
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEPOSE DU CARBURATEUR ET DE
LA SOUPAPE FLEXIBLE
Réservoir à essence Se reporter à la section “SELLE, RESERVOIR A
ESSENCE ET COUVERCLES LATERAUX”.
1 Bride(raccord de carburateur) 2 Desserrer les vis (raccord de carburateur).
2 Carburateur 1
3 Raccord de carburateur 1
4 Ens. soupape flexible 1
5 Butée (soupape flexible) 2
6 Soupape flexible 2
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
AUSBAU DES VERGASERS UND
ZUNGENVENTILS
Kraftstofftank Siehe Abschnitt „SITZ, KRAFTSTOFFTANK UND
SEITENDECKEL“.
1 Klemme (Vergaserverbindung) 2 Die Schrauben (Vergaserverbindung) lösen.
2 Vergaser 1
3 Vergaserverbindung 1
4 Zungenventil 1
5 Anschlag (Zungenventil) 2
6 Zungenventil 2
VERGASER UND ZUNGENVENTIL
Ausbauumfang:1Ausbau des Vergasers2Ausbau des Zungenventils
IC460000
CARBURATORE E VALVOLA A LAMELLA
Ampiezza della rimozione:1Rimozione del carburatore2Rimozione della valvola a lamella
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
RIMOZIONE DEL CARBURATORE E
DELLA VALVOLA A LAMELLA
Serbatoio del carburante Consultare la sezione “SELLA, SERBATOIO DEL
CARBURANTE E COPERTURE LATERALI”.
1 Brida (giunto del carburatore) 2 Allentare le viti (giunto del carburatore).
2 Carburatore 1
3 Giunto del carburatore 1
4 Gruppo valvola a lamella 1
5 Fermo (valvola a lamella) 2
6 Valvola a lamella 2Preparazione per
la rimozione
Verbereitung für den Ausbau
1
2
1
2
1
2
CARBURATEUR ET SOUPAPE FLEXIBLE
Etendue de dépose:1Dépose du carburateur2Dépose de la soupape flexible
Préparation
pour la dépose
5NY-9-30-4A 5/23/01 8:40 PM Page 15

4-8
ENGCARBURETOR AND REED VALVE
EC468000
CARBURETOR DISASSEMBLY
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Mixing chamber top 1
2Throttle valve 1 Refer to “REMOVAL POINTS”.
3Needle holder 1
4Jet needle 1
5Float chamber 1
6Needle jet cover 1
7Float pin 1
8Float 1
9Valve seat 1
0Main jet 1
qMain jet holder 1
wPilot jet 1
eStarter plunger 1
rThrottle stop screw 1
tPilot air screw 1
Extent of removal:1Carburetor disassembly
1
5NY-9-30-4A 5/23/01 8:40 PM Page 16

4-8
ENG
CARBURATEUR ET SOUPAPE FLEXIBLE
VERGASER UND ZUNGENVENTIL
CARBURATORE E VALVOLA A LAMELLA
Etendue de dépose Ordre Nom de pièce Q’té Remarques
DEMONTAGE DU CARBURATEUR1Haut de chambre de mélange 1
2Boisseau 1 Se reporter à “POINTS DE DEPOSE”.
3Support de pointeau 1
4Aiguille 1
5Chambre du flotteur 1
6Couvercle de gicleur à aiguilles 1
7Axe de flotteur 1
8Flotteur 1
9Siège de pointeau 1
0Gicleur principal 1
qSupport de gicleur principal 1
wGicleur de ralenti 1
ePlongeur de démarreur 1
rVis butée d’accélérateur 1
tVis de richesse 1
AusbauumfangReihen-
TeilenameStück-
Bemerkungen
folgezahl
DEMONTAGE DES VERGASERS
1Mischkammer-Oberteil 1
2Drosselventil 1 Siehe unter „AUSBAUPUNKTE“.
3Nadelhalter 1
4Düsennadel 1
5Schwimmerkammer 1
6Nadeldüsendeckel 1
7Schwimmerstift 1
8Schwimmer 1
9Ventilsitz 1
0Hauptdüse 1
qHauptdüsenhalter 1
wLeerlaufdüse 1
eStarter-Plungerkolben 1
rDrosselanschlagschraube 1
tLeerlauf-Luftregulierschraube 1
DEMONTAGE DES VERGASERS
Ausbauumfang:1Demontage des Vergasers
IC468000
SMONTAGGIO DEL CARBURATORE
Ampiezza della rimozione:1Smontaggio del carburatore
Ampiezza della rimozione Ordine Particolare Quantità Osservazioni
SMONTAGGIO DEL
CARBURATORE
1Parte superiore del diffusore 1
2Valvola regolatrice del flusso 1 CONSULTARE “PUNTI DI RIMOZIONE”.
3Portaghi 1
4Ago a getto 1
5Vaschetta 1
6Coperchio del getto ad ago 1
7Perno del galleggiante 1
8Galleggiante 1
9Sede della valvola 1
0Getto principale 1
qSupporto del getto principale 1
wGetto pilota 1
eStantuffo dell’avviamento 1
rVite di arresto della valvola a farfalla 1
tVite dell’aria pilota 1
1
1
1
DEMONTAGE DU CARBURATEUR
Etendue de dépose:1Démontage du carburateur
5NY-9-30-4A 5/23/01 8:40 PM Page 17

4-9

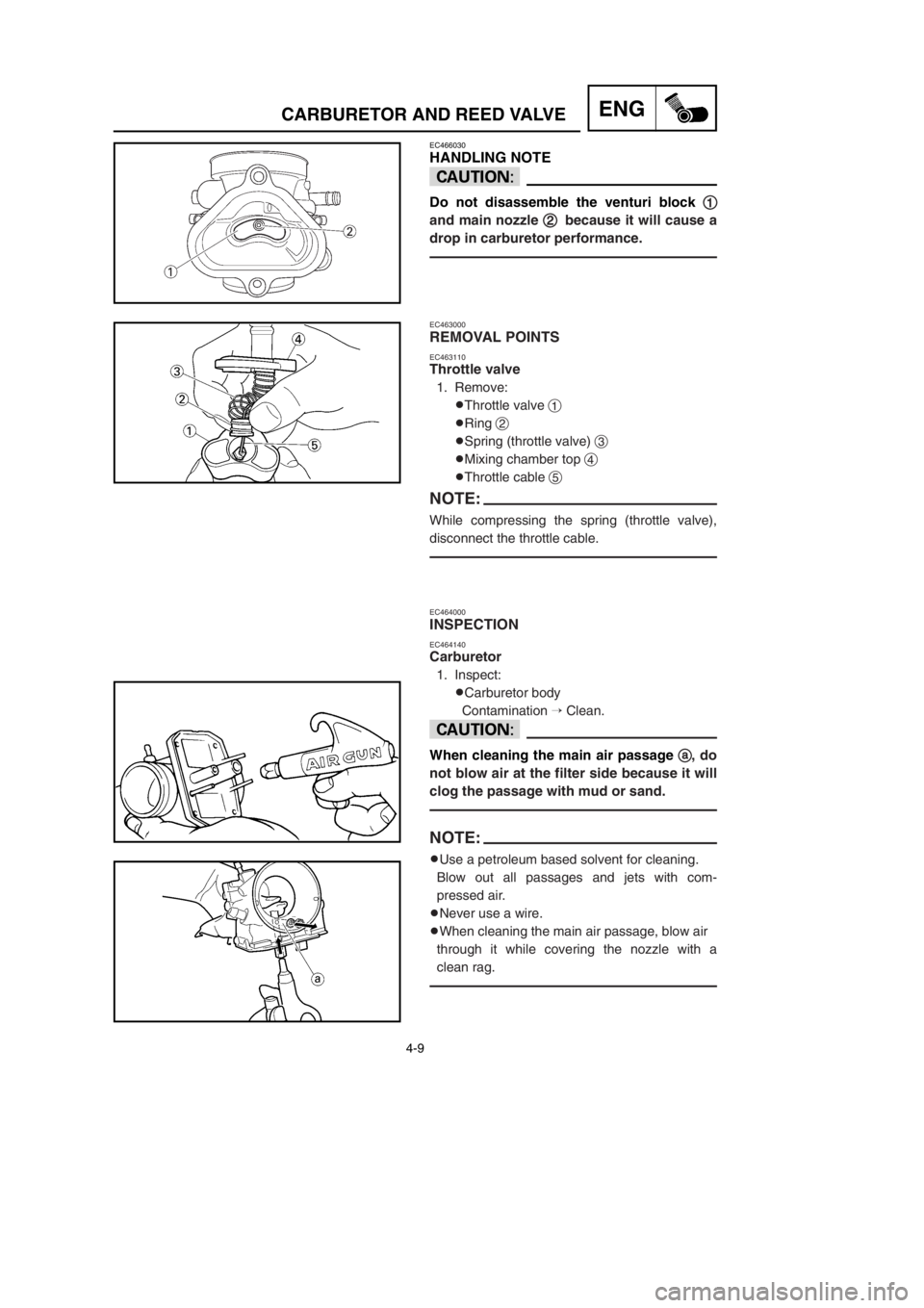

ENGCARBURETOR AND REED VALVE
EC466030
HANDLING NOTE
cC
Do not disassemble the venturi block 1 1
and main nozzle 2 2

because it will cause a
drop in carburetor performance.
EC463000
REMOVAL POINTS
EC463110
Throttle valve
1. Remove:
9Throttle valve 1
9Ring 2
9Spring (throttle valve) 3
9Mixing chamber top 4
9Throttle cable 5
NOTE:
While compressing the spring (throttle valve),
disconnect the throttle cable.
EC464000
INSPECTION
EC464140
Carburetor
1. Inspect:
9Carburetor body
Contamination Clean.
cC
When cleaning the main air passage a
a, do
not blow air at the filter side because it will
clog the passage with mud or sand.
NOTE:
9Use a petroleum based solvent for cleaning.
Blow out all passages and jets with com-
pressed air.
9Never use a wire.
9When cleaning the main air passage, blow air
through it while covering the nozzle with a
clean rag.
5NY-9-30-4A 5/23/01 8:40 PM Page 18
